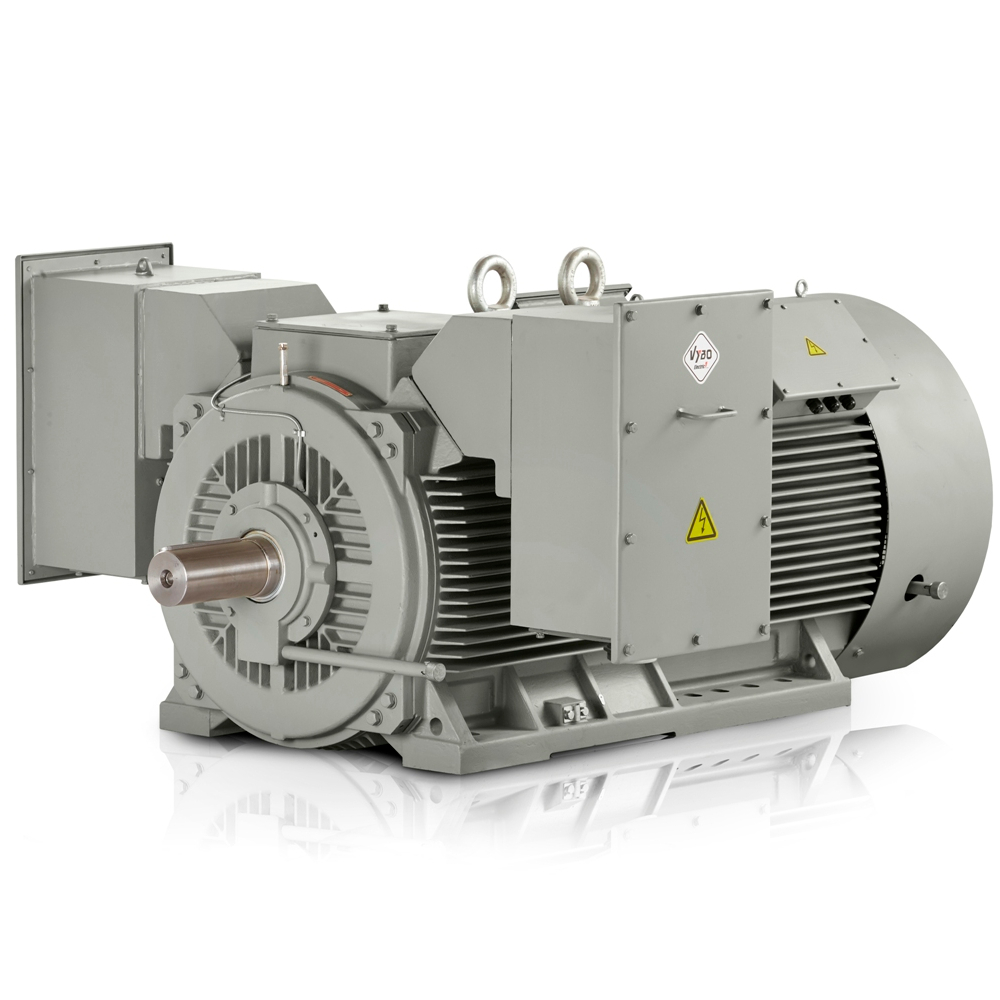

Silnik elektryczny wysokiego napięcia 710 kW, 992 obr./min, 6 000 V, H17R 450-B-6-6

Seria H17R Compact PRO-HV jest przeznaczona do pracy przy dużych obciążeniach, długich cyklach i wymaganiach dotyczących stabilnej sprawności. Model H17R 450-B-6-6 o mocy 710 kW wspiera efektywność energetyczną w zastosowaniach, w których silnik elektryczny 1000 obr./min stanowi decydujący element całego napędu. Dla operatorów dużych zakładów, a także producentów OEM zespołów technologicznych istotne jest, aby moc pozostawała w pełni użyteczna również podczas pracy ciągłej.

Jedną z głównych zalet jest sprawność IE4 Super Premium, która zmniejsza straty podczas długotrwałej pracy i pomaga utrzymywać zużycie energii pod kontrolą w wymagających napędach przemysłowych. W urządzeniach z dużą liczbą godzin pracy różnica przejawia się przede wszystkim mniejszym obciążeniem cieplnym i większą stabilnością całego łańcucha. Ten silnik wysokonapięciowy naturalnie pasuje więc do zastosowań, w których monitoruje się nie tylko moc, lecz także ekonomikę eksploatacji.

Sprawność IE4 Super Premium zapewniająca długoterminowe oszczędności eksploatacyjne

Przy projektowaniu linii technologicznych ważna jest równowaga między stratami, momentem obrotowym i zgodnością z warunkami rozruchu. Znamionowy moment obrotowy 6835 Nm stwarza warunki do płynnego przenoszenia siły na pompy, sprężarki i mieszadła, gdzie wymagana jest stabilna praca bez niepotrzebnych przestojów. Prąd znamionowy 83,1 A i współczynnik mocy 0,86 odpowiadają potrzebom doboru elementów zasilających i zabezpieczających w podstacji.

Kompaktowy silnik elektryczny 6000 V do montażu oszczędzającego miejsce

Dla projektantów korzystne jest to, że silnik elektryczny 6000 V został zaprojektowany jako kompaktowy silnik 6 kV, który umożliwia uzyskanie pełnej mocy również w wielkościach ram H315–H560. Wielkość ramy 450 mm ułatwia integrację z istniejącymi zespołami technologicznymi, gdzie przestrzeń w maszynowni jest ograniczona. W praktyce oznacza to prostsze konstrukcje fundamentów, krótsze połączenia z technologiami pomocniczymi i bardziej przejrzyste rozmieszczenie całego napędu.

Jest stosowany w młynach klinkieru cementowego, napędach ciężkich przenośników, dużych wentylatorach wyciągowych spalin, pompach odśrodkowych obiegów cyrkulacyjnych, sprężarkach gazu, wytłaczarkach w produkcji chemicznej, suszarniach bębnowych i mieszadłach do obróbki szlamu. Takie zastosowania wymagają niezawodnego rozruchu, długiej żywotności łożysk oraz precyzyjnego skoordynowania z przemiennikami częstotliwości i aparaturą łączeniową.

Możliwość wyboru napięcia dla różnych sieci przemysłowych

Możliwość wyboru napięcia ułatwia zastosowanie w zakładach korzystających z różnych standardów sieciowych lub etapowo modernizujących starsze bloki. Dostępność poziomów 3 300 V, 6 000 V, 10 000 V i 11 000 V pomaga zarówno w projektowaniu nowych linii, jak i wymianie istniejących napędów w różnych krajach i zakładach. Dla działów projektowych oznacza to mniej kompromisów przy integracji z infrastrukturą elektryczną.

Silniki elektryczne HV z konstrukcją wspierającą niezawodną diagnostykę

Rodzina silników elektrycznych HV H17R Compact PRO-HV została zaprojektowana z naciskiem na monitorowanie stanu zarówno uzwojeń, jak i łożysk. Dla zespołów serwisowych ważne jest precyzyjne monitorowanie warunków temperaturowych, które wspiera planowanie przestojów i ogranicza ryzyko nieplanowanej interwencji. Masę 5300 kg oraz moment bezwładności wirnika 18,0 kg·m² należy uwzględnić podczas montażu, w charakterystyce rozruchowej i przy projektowaniu mocowania mechanicznego.

Klasa izolacji F wraz z przyrostem temperatury B zapewniają rezerwę dla długotrwałego obciążenia w zastosowaniach o dużym obciążeniu cieplnym. Klatka wirnika wykonana z taśmy miedzianej wspiera solidne przenoszenie energii zarówno podczas rozruchu, jak i w stanie ustalonym. Łożysko DE 6328-C3 i łożysko NDE 6328-C3 dobrano z uwzględnieniem dużych obciążeń mechanicznych typowych dla dużych zespołów technologicznych.

Wsparcie konserwacji i długiego cyklu eksploatacyjnego

VYBO Electric jest największą firmą w swojej branży w Europie Środkowej. Dostępne wyposażenie obejmuje 6 x PT100 w uzwojeniu, 1 x PT100 w łożysku NDE, 1 x PT100 w łożysku DE, grzałkę antykondensacyjną oraz termistor 3 x PTC, co ułatwia integrację z systemami monitorowania stanu i ochrony silnika. Dla operatora oznacza to lepszy nadzór nad temperaturą, wilgotnością i cyklem serwisowym całego urządzenia.

Przy doborze do nowych lub modernizowanych bloków technologicznych decydująca jest również ciągłość procesu. Ten silnik elektryczny 1000 obr./min, przeznaczony do zastosowań wysokonapięciowych, wspiera stabilne przenoszenie mocy podczas długich okresów produkcji. Jeśli napęd decyduje o całkowitej dostępności linii, zamów rozwiązanie już dziś, aby montaż i uruchomienie można było sprawnie zaplanować.

Stabilność pracy dla dużych zakładów i zespołów OEM

Jednostki przemysłowe pracujące pod dużym obciążeniem wymagają silnika zdolnego do pracy ciągłej bez niepotrzebnych kompromisów w zakresie dostępności. Znamionowa prędkość obrotowa 992 obr./min wraz ze współczynnikiem momentu rozruchowego i współczynnikiem momentu krytycznego daje projektantom podstawę do zaprojektowania sterowania i zabezpieczeń. Silnik elektryczny tej kategorii dobrze wpisuje się zatem w bilanse energetyczne dużych zakładów, gdzie monitoruje się każdą kilowatogodzinę i ogólną niezawodność węzła technologicznego.
