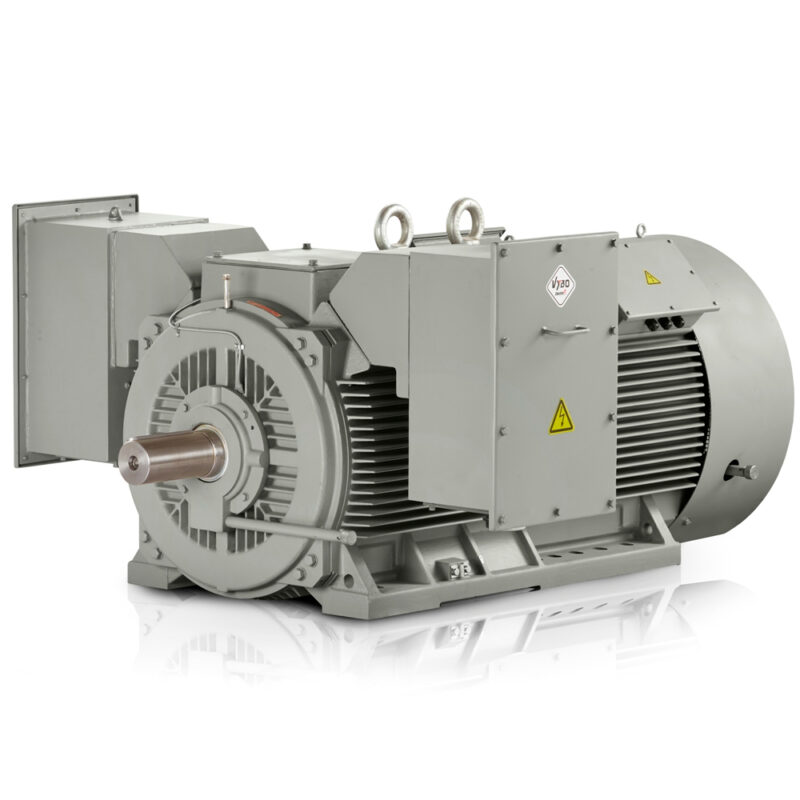

Silnik elektryczny wysokiego napięcia 710 kW, 2981 obr./min, 6 000 V, H17R-400-D-2-6

Konstrukcja H17R-400-D-2-6 jest ukierunkowana na efektywność energetyczną w napędach, w których decydujące znaczenie mają stabilność, ciągłość i długoterminowa ekonomika eksploatacji. Silnik elektryczny 3000 obr./min o mocy 710 kW spełnia wymagania dużych linii produkcyjnych, stacji pomp i systemów technologicznych pracujących w sposób ciągły. W praktyce jest to rozwiązanie dla operatorów zakładów i producentów OEM, którzy potrzebują niezawodnego silnika elektrycznego wysokiego napięcia z rezerwą do wymagających cykli.

Sprawność IE4 Super Premium zmniejsza straty energii podczas długotrwałego użytkowania i pomaga utrzymać pracę pod kontrolą również tam, gdzie monitorowany jest każdy pobór mocy. W tej kategorii silnik elektryczny 6000 V szczególnie dobrze sprawdza się w zastosowaniach o większym obciążeniu, ponieważ w pełni wykorzystuje przestrzeń ramy, zachowując odpowiednie wymiary do integracji z technologią. Uwzględniono również zasilanie, ponieważ silnik jest dostępny dla kilku poziomów sieci i umożliwia dostosowanie projektu do istniejącej infrastruktury bez zbędnych zmian w systemie dystrybucji.

Silnik elektryczny 3000 obr./min do stabilnej pracy napędów wysokiego napięcia

Moment znamionowy 2275 Nm i prąd znamionowy 78,5 A stanowią podstawę płynnego przenoszenia mocy w procesach, w których oczekuje się równomiernej pracy bez zbędnych wahań. Współczynnik prądu rozruchowego 7 % i współczynnik momentu maksymalnego 3 % zapewniają konstrukcji przewidywalne zachowanie podczas rozruchu i pod obciążeniem, co jest ważne na liniach z wrażliwymi zależnościami technologicznymi. Tak zaprojektowany silnik elektryczny wysokiego napięcia nadaje się zarówno do napędu centralnego, jak i bezpośredniego.

Kompaktowy silnik 6 kV do dużej mocy na ograniczonej przestrzeni

Rozmiar ramy 400 mm umożliwia kompaktowy montaż silnika w zespołach, w których kontroluje się dostępną przestrzeń w maszynowni lub oddzielnym module napędowym. Nawet w tej klasie konstrukcyjnej zachowany jest potencjał mocy wymagany przez pompy, sprężarki lub młyny, dzięki czemu silnik elektryczny 3000 obr./min może być stosowany również tam, gdzie większa gęstość mocy łączy się z wymaganiem trwałości mechanicznej. Dla projektanta oznacza to łatwiejszą integrację z istniejącym zespołem.

Wybór napięcia dla sieci 3 300 V, 6 000 V, 10 000 V i 11 000 V

Możliwość dostosowania wersji napięciowej ułatwia zastosowanie w zakładach o różnych poziomach dystrybucji i zmniejsza potrzebę kompromisów przy projektowaniu napędu WN. W ten sposób VYBO Electric wspiera rozwiązania dla różnych środowisk przemysłowych, w których silnik elektryczny 3000 obr./min jest oceniany nie tylko pod względem mocy, ale także zgodności z systemem zasilania. Takie podejście pomaga producentom OEM standaryzować wiele wariantów jednego systemu technologicznego.

Przegląd do projektowania i konserwacji w instalacjach WN

H17R Compact PRO-HV jest zwymiarowany z naciskiem na niezawodność eksploatacyjną cenioną przez zespoły odpowiedzialne za konserwację techniczną i długie okresy międzyserwisowe. Klasa izolacji F, przyrost temperatury B i masa 3950 kg tworzą solidną podstawę stabilnej pracy w środowiskach o zwiększonych wymaganiach dotyczących obciążenia cieplnego. Moment bezwładności wirnika 5,300 kg·m² wspiera zrównoważone zachowanie dynamiczne podczas rozruchu i przy zmianie trybu pracy.

Łożysko DE 6319-C3 i łożysko NDE 6319-C3 zwiększają trwałość mechaniczną zespołu podczas długotrwałej pracy. Klatka wirnika wykonana z taśmy miedzianej przyczynia się do korzystnych właściwości elektrycznych i termicznych, co jest ważne przy częstym obciążeniu i większej liczbie rozruchów. Zasada działania 2-biegunowego silnika elektrycznego pozostaje odpowiednia do zastosowań wymagających wysokiej prędkości i bezpośredniego połączenia z procesem technologicznym.

Akcesoria, w tym 6 x PT100 w uzwojeniu, 1 x PT100 w łożysku NDE, 1 x PT100 w łożysku DE, grzałka antykondensacyjna i 3 x termistory PTC, wspierają kontrolę stanu podczas pracy i upraszczają integrację z systemami monitoringu. W połączeniu ze sprawnością 96,1 % i współczynnikiem mocy 0,91 silnik nadaje się do projektów, w których monitoruje się bilans energetyczny, niezawodność i długoterminową dyscyplinę eksploatacyjną. VYBO Electric jest największą firmą w swoim sektorze w Europie Środkowej.

Zastosowania do pomp, sprężarek i systemów technologicznych

Silnik jest stosowany w pompach wody chłodzącej, sprężarkach odśrodkowych, wentylatorach linii suszenia, dmuchawach do spalarni, mieszalnikach w produkcji chemicznej, walcarkach, wytłaczarkach, przenośnikach materiałów sypkich, młynach w cementowniach, kruszarkach w obróbce kamienia, systemach flotacji w przeróbce rudy, stacjach odwadniania, inżynierskich stanowiskach testowych oraz napędach pomp procesowych w instalacjach petrochemicznych.

Eksploatacja energetyczna z naciskiem na długie cykle

Podczas długotrwałej eksploatacji staje się jasne, że znaczenie ma nie tylko moc, lecz także zdolność do utrzymania pracy w stabilnym reżimie termicznym i elektrycznym. Ten silnik elektryczny wysokiego napięcia jest zatem odpowiedni dla zespołów zajmujących się niezawodnością produkcji, planowanymi przestojami i kosztami energii elektrycznej w całym cyklu życia urządzenia. Przy tak zaprojektowanym napędzie technologia zachowuje się przewidywalnie, a zespoły serwisowe otrzymują lepsze wsparcie dzięki diagnostyce i monitorowaniu. Jeśli potrzebujesz rozwiązania do wymagającej pracy, zamów H17R-400-D-2-6 jak najszybciej, aby zabezpieczyć termin dostawy i ciągłość realizacji projektu.
