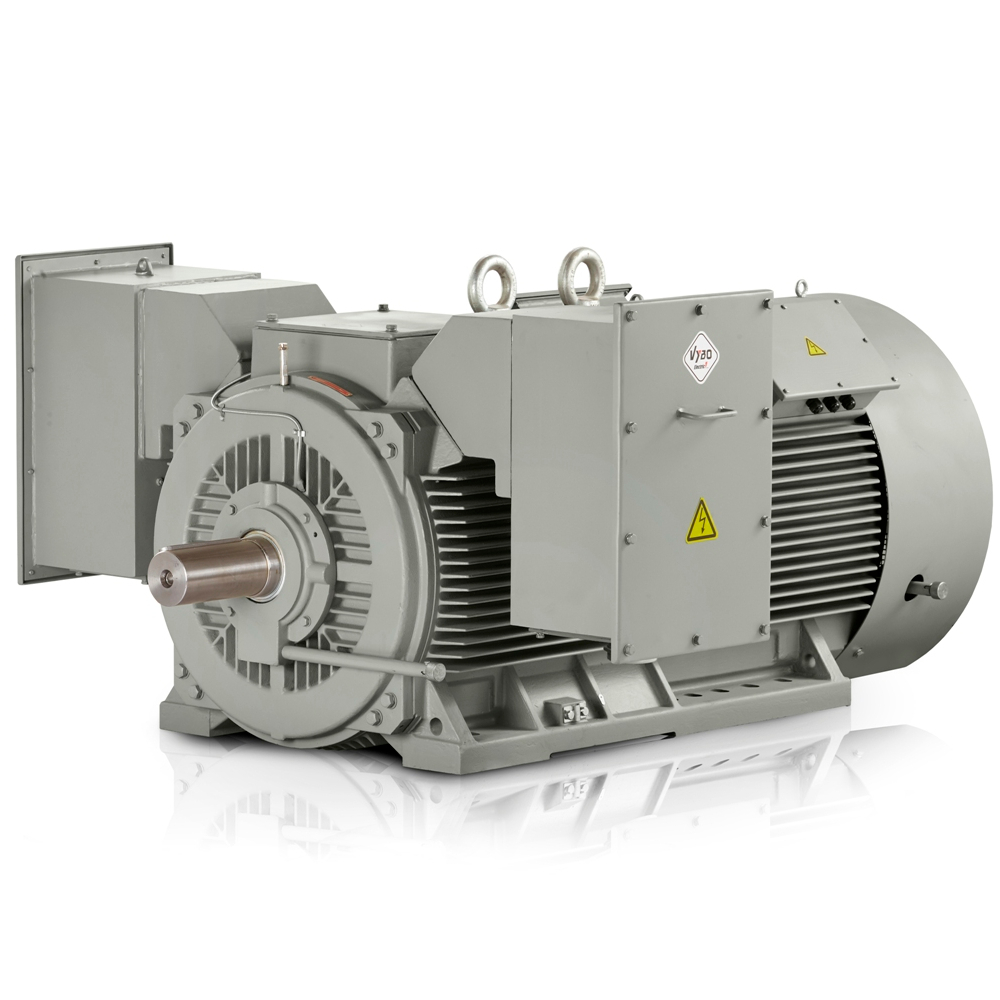

Silnik elektryczny wysokiego napięcia 500 kW, 1487 obr./min, 6 000 V, H17R-400-A-4-6

Efektywność energetyczna jest bezpośrednim narzędziem eksploatacyjnym w dużych napędach, a w modelu H17R-400-A-4-6 o mocy 500 kW pomaga utrzymać zużycie pod kontrolą bez zbędnej ingerencji w rezerwę mocy. W praktyce oznacza to stabilną pracę podczas długich cykli produkcyjnych, mniejsze straty cieplne i lepszy bilans każdej kilowatogodziny pobieranej przez technologię z sieci. Zarówno dla operatorów linii, jak i integratorów OEM ważne jest, aby silnik elektryczny 1500 obr./min pracował tutaj w zakresie naturalnie wpisującym się w produkcję ciągłą.

Sprawność IE4 na długie zmiany i mniejsze obciążenie sieci

Sprawność IE4 Super Premium jest szczególnie odczuwalna tam, gdzie pompy, wentylatory, sprężarki lub węzły transportowe pracują bez przerwy. Wysoka sprawność pomaga ograniczyć straty eksploatacyjne i w dłuższej perspektywie ułatwia planowanie kosztów energii i chłodzenia. W napędach przemysłowych jest to różnica widoczna nie tylko w obliczeniach, ale także w stabilności całego systemu technologicznego.

H17R Compact PRO-HV firmy VYBO Electric należy do rozwiązań projektowanych dla środowisk o podwyższonych wymaganiach dotyczących niezawodności i dyscypliny serwisowej. Silnik ma prąd znamionowy 56,7 A, prędkość znamionową 1487 obr./min, znamionowy moment obrotowy 3211 Nm oraz współczynnik mocy 0,89, co ułatwia projektowanie zarówno rozruchu, jak i późniejszej eksploatacji. Czterobiegunowy silnik elektryczny zachowuje dzięki temu równomierną charakterystykę obciążenia również w zastosowaniach, w których wymagana jest długotrwała dostępność i powtarzalne zachowanie.

Kompaktowy montaż dla napędów z ograniczoną przestrzenią

Kompaktowy silnik 6 kV jest szczególnie korzystny tam, gdzie system technologiczny ma ściśle określone ograniczenia przestrzenne, a jednocześnie musi zapewniać pełną moc w ramach od H315 do H560. Wielkość ramy 400 mm pomaga przy projektowaniu zespołu, w którym oprócz mocy uwzględnia się również dostęp serwisowy, masę i montaż na fundamencie. Przy masie 3970 kg i momencie bezwładności wirnika 8,0 kg·m² należy przewidzieć solidną konstrukcję mechaniczną odpowiadającą ciężkim warunkom pracy.

Silnik elektryczny 6000 V nadaje się więc do zastosowań, w których wysokie napięcie łączy się z kompaktowym układem i wymaganiem długich okresów bez przestojów. Wewnętrzna konstrukcja z miedzianą taśmą w klatce wirnika wspiera trwałość mechaniczną podczas powtarzanych rozruchów i nagłych zmian obciążenia. Łożyska 6326-C3 po stronie DE i NDE przyczyniają się do stabilnego prowadzenia wirnika w zastosowaniach, w których priorytetem jest niezawodna mechanika.

Wybór częstotliwości dla projektów integracyjnych OEM

Możliwość wyboru częstotliwości jest praktyczna, gdy jedna konstrukcja jest używana w różnych regionach lub gałęziach technologicznych. Wersja dostępna również dla 60 Hz upraszcza wdrażanie w zespołach eksportowych, które muszą być przygotowane bez dodatkowych zmian konstrukcyjnych. W technice napędowej skraca to czas od projektu do uruchomienia, co szczególnie doceniają zespoły montujące kompletne linie lub gotowe bloki technologiczne.

Klasa izolacji F wraz z przyrostem temperatury B zapewnia odpowiednie warunki do długotrwałego obciążenia w wymagającym środowisku. Uzupełniają ją akcesoria w postaci 6xPT100 w uzwojeniu, 1xPT100 w łożysku NDE, 1xPT100 w łożysku DE, grzałki antykondensacyjnej oraz 3x termistorów PTC, które ułatwiają monitorowanie stanu silnika podczas pracy i postoju. VYBO Electric wykorzystuje certyfikaty ISO jako element procesu produkcji i kontroli, a nie jedynie jako powierzchowny dodatek.

Zastosowanie w procesach produkcyjnych o wysokich wymaganiach dotyczących stabilności

• Główne zespoły pompowe w produkcji chemicznej.
• Wentylatory wysokociśnieniowe w jednostkach energetycznych.
• Stacje sprężarkowe powietrza procesowego w zakładach.
• Pompy wymienników ciepła i pompy recyrkulacyjne w przemyśle papierniczym.
• Linie kruszenia i mieszania w cementowniach.
• Główne napędy przenośników w zakładach metalurgicznych.
• Zespoły wytłaczarek w przetwórstwie tworzyw sztucznych.
• Zespoły odwadniające w górnictwie.
• Mieszalniki procesowe w dużych technologiach produkcji żywności.

W zakładach wymagających długiej żywotności, precyzyjnego planowania przestojów i niezawodności technicznej podczas integracji z kompletnym systemem ten silnik elektryczny wysokiego napięcia pozostaje praktycznym rozwiązaniem. Jeśli trzeba skoordynować sprawność, wymagania przestrzenne i gotowość serwisową, zamów go możliwie wcześnie i wykorzystaj dostępność przed kolejnym planowanym cyklem konserwacyjnym.
