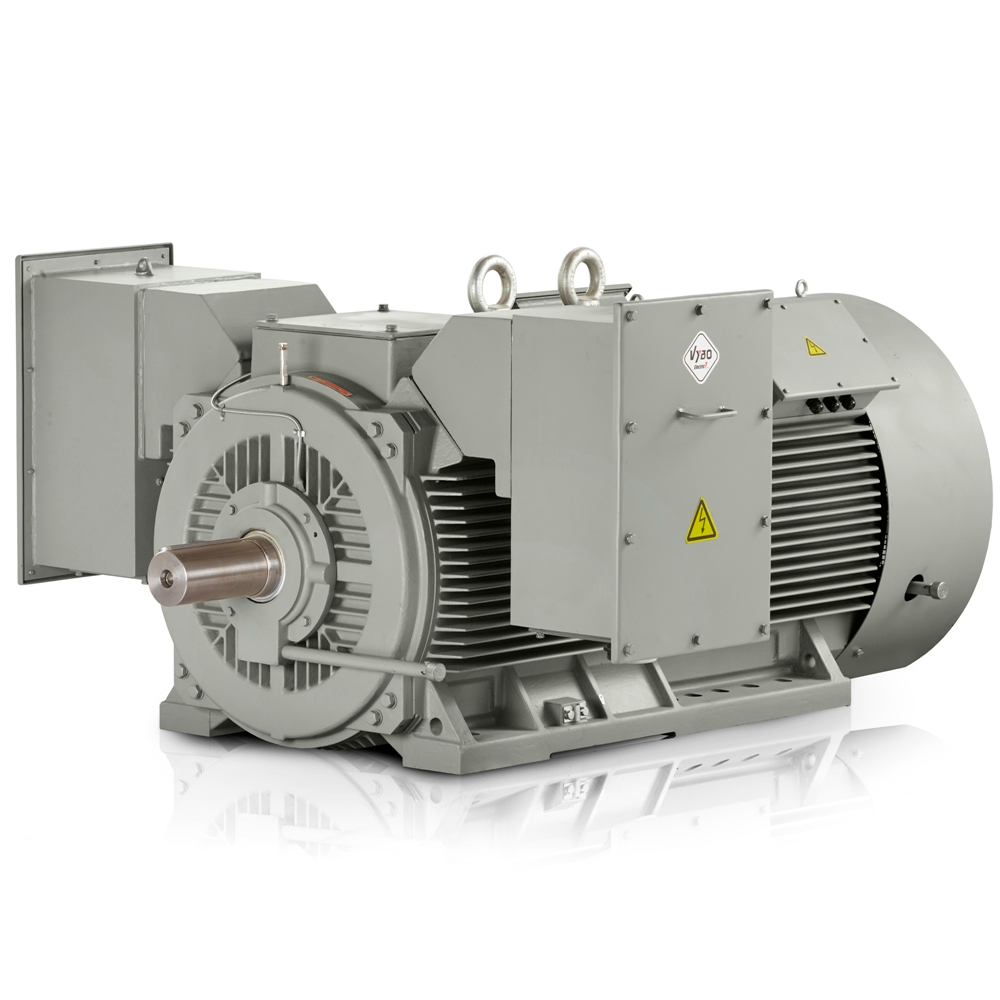

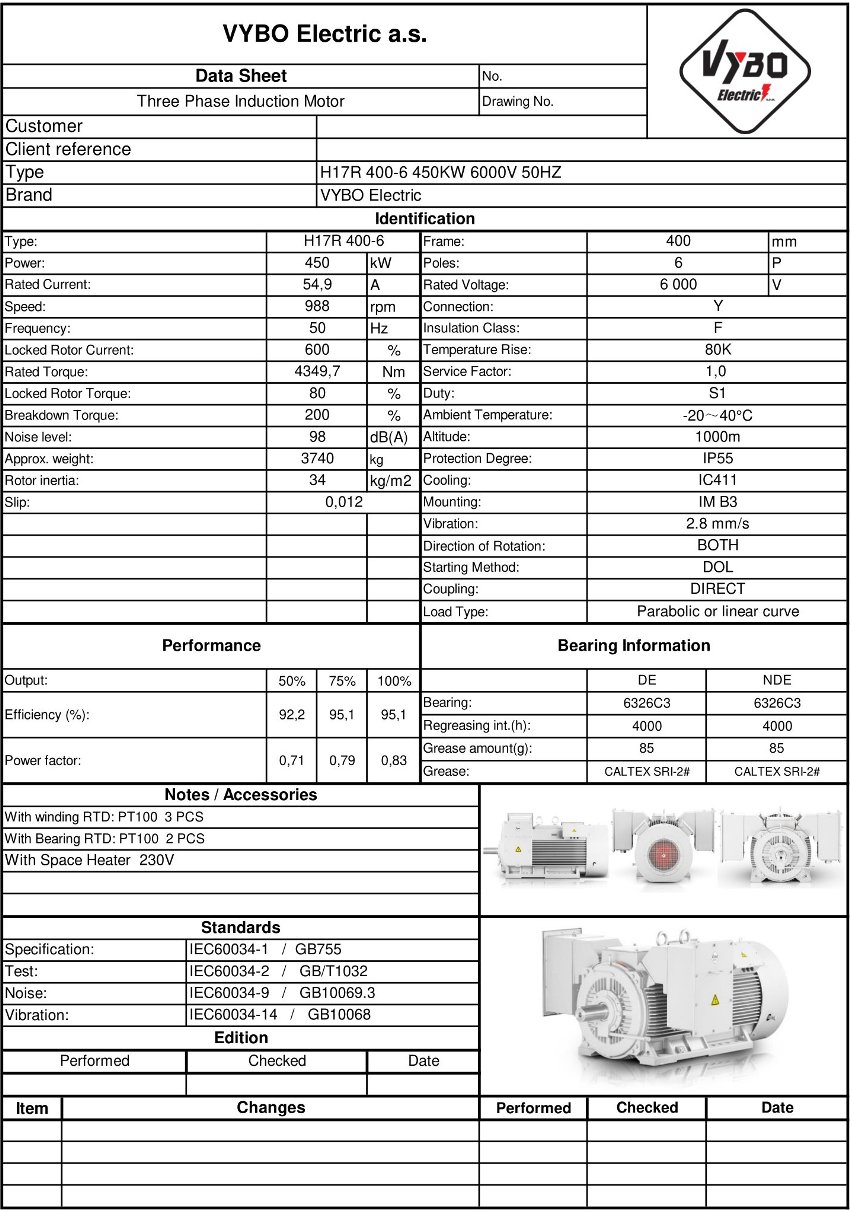

Trójfazowy silnik elektryczny: H17R-400-6 450KW 6000V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H17R 400-6 |
| Moc znamionowa (kW) | 450 |
| Wielkość mechaniczna (mm) | 400 |
| Liczba biegunów | 6 |
| Prędkość znamionowa (obr./min) | 988 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 6 000 |
| Połączenie | Y |
| Prąd znamionowy (A) | 53,5 |
| Sprawność przy 100% obciążeniu (%) | 95,7 |
| Współczynnik mocy przy 100% obciążeniu | 0,85 |
| Charakterystyka rozruchu i momentu | |
| Moment znamionowy (Nm) | 4350 |
| Stosunek momentu przy zablokowanym wirniku (LRT/RLT) | 1,1 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,3 |
| Stosunek prądu przy zablokowanym wirniku (LRA/RLA) | 6,1 |
| Moment bezwładności wirnika (kg·m²) | 12,5 |
| Akcesoria | |
| 6 x PT100 w uzwojeniu | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x termistor PTC | |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badanie | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Układ montażowy | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 |
| Typ obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC411 |
| Metoda rozruchu | DOL, VFD, softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | pręt miedziany |
| Typ skrzynki zaciskowej | VYBO CB1-HV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 4110 kg |
| Kolor | RAL7030 |
| Wykończenie lakieru | błyszczące |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6326-C3/6326-C3 |
| Środek smarny | na bazie litu, klasa nr 2 |
Efektywność energetyczna ma decydujące znaczenie w dużych napędach, szczególnie tam, gdzie silnik elektryczny 1000 obr./min pracuje w trybie ciągłym, a każdy pobór mocy przekłada się na koszty. Model H17R 400-B-6-6 o mocy 450 kW został zaprojektowany dla zakładów, w których praca musi pozostać stabilna, straty rozsądne, a długie cykle produkcyjne niezawodne.
Sprawność IE4 Super Premium pomaga utrzymać zużycie pod kontrolą nawet przy wymagającym obciążeniu. W praktyce ma to znaczenie w zastosowaniach takich jak stacje sprężarek, pompy wody procesowej, przenośniki materiałów sypkich, młyny do przetwarzania surowców, mieszadła w liniach produkcyjnych, systemy wentylatorowe i wytłaczarki w przetwórstwie tworzyw sztucznych. Takie zastosowanie wymaga silnika elektrycznego wysokiego napięcia, który wytrzyma długotrwałe obciążenie bez zbędnych przestojów.
Silnik elektryczny 1000 obr./min do wymagających napędów o niższych stratach
W tej klasie mocy ważne jest również mechaniczne rozmieszczenie napędu. Kompaktowy silnik elektryczny 6000 V efektywnie wykorzystuje przestrzeń, ułatwiając integrację zarówno z ramą maszyny, jak i z istniejącym zespołem technologicznym. Dla producentów OEM dużych jednostek oznacza to mniej kompromisów przy projektowaniu rozdziału zasilania, obudów i dostępu serwisowego.
Kompaktowy 6-biegunowy silnik elektryczny w ramie 400 mm
Wysokość osi 400 mm pomaga utrzymać wymagania wymiarowe pod kontrolą także tam, gdzie pełna moc jest oczekiwana w ograniczonej przestrzeni. Konstrukcja nadaje się do integracji z zespołami, w których ważne jest precyzyjne połączenie z przekładniami, sprzęgłami i sterowaniem procesem. Taśma miedziana w klatce wirnika sprzyja trwałości podczas rozruchu i stabilności przez powtarzające się cykle pracy.
- Znamionowy moment obrotowy 4350 Nm wspiera płynne przyspieszanie ciężkich jednostek technologicznych.
- Prąd znamionowy 53,5 A upraszcza dobór zasilania i elementów zabezpieczających.
- Współczynnik mocy 0,85 pomaga efektywniej wykorzystywać przesył energii w przemysłowej dystrybucji energii elektrycznej.
- Łożyska 6326-C3 po stronie DE i NDE nadają się do stabilnej pracy w wymagających warunkach.
Zaawansowane monitorowanie temperatury dla długiej pracy bez niespodzianek
Operatorzy dużych zakładów często potrzebują czegoś więcej niż tylko działającego napędu. Zaawansowane monitorowanie temperatury za pomocą czujników PT100 w uzwojeniu i łożyskach upraszcza nadzór nad stanem maszyny i pomaga wcześnie wykrywać odchylenia, zanim dojdzie do przestoju. Uzupełnia je grzałka antykondensacyjna, która wspiera gotowość urządzenia po przestoju i podczas wahań temperatury otoczenia.
Niezawodność podczas rozruchów, obciążenia i długich cykli produkcyjnych
Technologie przemysłowe korzystają również z klasy izolacji F, przyrostu temperatury B i sprawności 95,7 %, ponieważ właściwości te pomagają utrzymać stabilną moc przy długotrwałym obciążeniu. Moment bezwładności wirnika 12,5 kg·m² wspiera zrównoważony profil rozruchu, a znamionowy moment obrotowy 4350 Nm daje napędowi rezerwę na szczytowe obciążenia procesu.
- Współczynnik prądu rozruchowego 6,1 % pomaga w projektowaniu rozruchu i zabezpieczeń.
- Współczynnik momentu krytycznego 2,3 % wspiera zastosowanie w procesach o zmiennym obciążeniu.
- Współczynnik momentu rozruchowego 1,1 % nadaje się do kontrolowanego rozruchu jednostek technologicznych.
- Masa 4110 kg odzwierciedla solidność rozwiązania do stacjonarnych zastosowań przemysłowych.
Jako sprawdzony producent i dystrybutor VYBO Electric dostarcza rozwiązania odpowiadające rzeczywistym wymaganiom dużych zakładów i projektów OEM. Jeśli potrzebujesz napędu do jednostki technologicznej z naciskiem na sprawność, stabilność i monitorowanie stanu silnika, zamów ten model bez zbędnej zwłoki.
