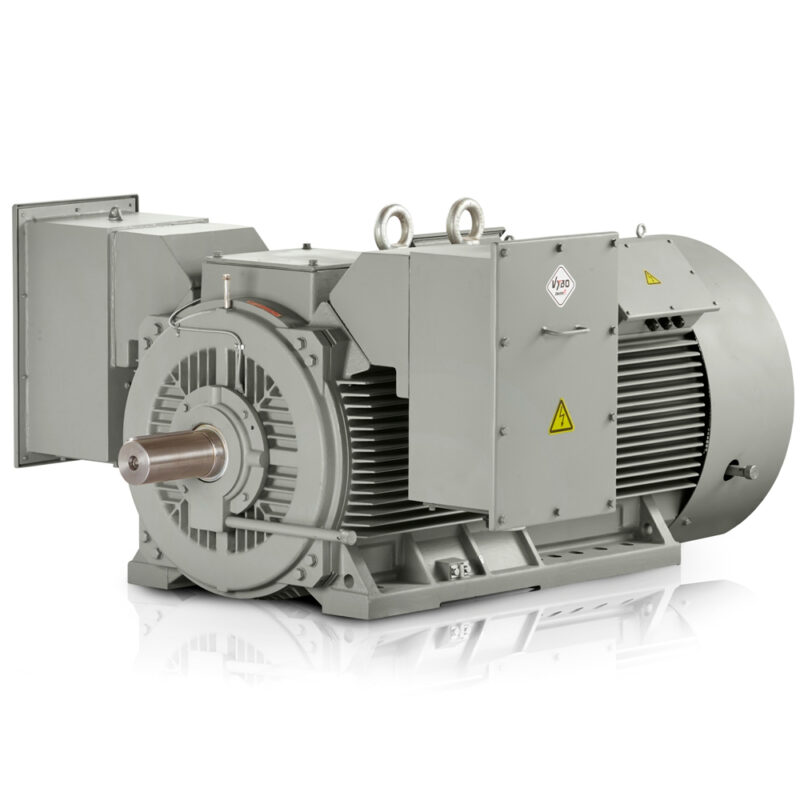

Silnik elektryczny wysokiego napięcia 450 kW, 2977 obr./min, 6 000 V, H17R-355-C-2-6

Model H17R-355-C-2-6 od VYBO Electric to silnik elektryczny 2900 obr./min zaprojektowany do zastosowań, w których decydujące znaczenie mają kompaktowa moc, stabilność pod obciążeniem i długie okresy pracy bez niepotrzebnych przestojów. Ten silnik elektryczny wysokiego napięcia o mocy 450 kW zainteresuje zarówno operatorów dużych fabryk, jak i producentów OEM systemów technologicznych, którzy potrzebują rozwiązania przygotowanego do pracy ciągłej w wymagających warunkach techniki napędowej. Seria H17R Compact PRO-HV została zaprojektowana z myślą o bezpośrednim przekazywaniu mocy do procesu, gdzie liczy się nie marketingowe sformułowanie, lecz rzeczywista niezawodność eksploatacyjna.

silnik elektryczny 2900 obr./min do płynnej pracy napędów o dużym obciążeniu

Prędkość znamionowa 2977 obr./min zapewnia napędowi rezerwę dla maszyn pracujących ze zmiennym obciążeniem, które muszą utrzymywać stabilną wydajność bez spadku mocy. Moment znamionowy 1444 Nm wspiera zarówno rozruch, jak i późniejszą pracę ustaloną w układach technologicznych, gdzie nacisk kładzie się na precyzyjne zgranie przekładni, pomp lub zespołów wentylatorów. W praktyce daje to niezawodną podstawę dla 2-biegunowego silnika elektrycznego, szczególnie przydatnego w zastosowaniach przemysłowych, w których oczekuje się wysokiej dynamiki i precyzyjnej reakcji na zmiany obciążenia.

Wewnętrzny układ opiera się na konstrukcji z miedzianym wirnikiem, która pomaga ograniczyć straty i lepiej znosić obciążenie cieplne podczas długotrwałej pracy. Tego typu konstrukcja jest ważna w zakładach, gdzie urządzenie nie jest używane wyłącznie w szczytowych okresach, lecz pracuje w powtarzających się cyklach przez całą zmianę. Łożyska 6317-C3 po stronie DE i NDE pomagają utrzymać niezawodność pracy w ciężkich warunkach przemysłowych, jednocześnie wspierając długą żywotność całego zespołu.

Miedziany wirnik i długa żywotność w pracy ciągłej

Jednym z głównych powodów, dla których ten trójfazowy silnik elektryczny nadaje się do ciężkiej produkcji, jest wirnik z taśmą miedzianą. Rozwiązanie to przyczynia się do mniejszych strat wirnika, większej odporności na wahania temperatury i stabilnego zachowania pod długotrwałym obciążeniem. Operator otrzymuje więc silnik, który lepiej radzi sobie z wielokrotnymi rozruchami i długimi okresami pracy bez zwiększania potrzeby interwencji serwisowych wskutek przegrzewania lub nadmiernych obciążeń mechanicznych.

Klasa izolacji F wraz z przyrostem temperatury B zapewnia zapas do bezpiecznej pracy w środowiskach, gdzie napędy są instalowane w pobliżu źródeł ciepła procesowego lub w zamkniętych blokach technologicznych. Masa 3215 kg odzwierciedla solidną konstrukcję odpowiednią do stałego montażu w systemach maszynowych, gdzie oczekuje się minimalnej elastyczności relokacji i maksymalnej stabilności instalacji. Moment bezwładności wirnika 3,700 kg·m² wspiera zachowanie napędu podczas rozruchu i stanów przejściowych, co jest ważne przy sterowaniu dużymi jednostkami o większej bezwładności mechanicznej.

Sprawność IE4 dla ekonomicznej pracy technologii

W dużych fabrykach ekonomikę napędu ocenia się na podstawie całkowitego zużycia w ciągu lat eksploatacji, a nie pojedynczej wartości mocy. Tutaj sprawność IE4 Super Premium przynosi praktyczną korzyść, ponieważ pomaga ograniczać straty energii w wymagających napędach przemysłowych i poprawia bilans każdej kilowatogodziny pobranej z sieci dystrybucyjnej. Współczynnik mocy 0,91 wspiera również rozsądne wymiarowanie infrastruktury zasilającej i mniejsze obciążenie sieci elektrycznej w całej linii produkcyjnej.

Prąd znamionowy 50 A stanowi odpowiednią podstawę do projektowania zasilania w układach technologicznych, w których stabilność jest monitorowana również przy długotrwałym obciążeniu. Prąd rozruchowy ze stosunkiem Ist/In 6,6 % dostarcza ważnych informacji przy projektowaniu zabezpieczeń i koordynacji rozruchu kilku napędów w jednym węźle produkcyjnym. Moment maksymalny ze stosunkiem Tmax/Tn 2,8 % oraz moment rozruchowy ze stosunkiem Tst/Tn 0,7 % to wartości, które należy uwzględnić w praktyce przy wyborze zastosowania, szczególnie jeśli silnik jest częścią łańcucha o większej bezwładności i wymaganym płynnym przyspieszaniu.

Wybór częstotliwości dla projektów międzynarodowych

W projektach OEM i technologiach przeznaczonych na eksport ważna jest również możliwość wyboru częstotliwości ponieważ ten sam silnik można włączyć do instalacji o różnych standardach sieci i wymaganiach dotyczących sterowania procesem. Elastyczność ta upraszcza integrację z zespołami maszyn przeznaczonymi do pracy zarówno w Europie, jak i w innych regionach oraz umożliwia projektantom korzystanie z jednego rozwiązania w szerszym portfolio projektów klientów.

Przy projektowaniu systemu warto również uwzględnić akcesoria rozszerzające możliwości diagnostyczne i wspierające ochronę maszyny podczas długotrwałej eksploatacji. Dostępne wyposażenie obejmuje 6xPT100 w uzwojeniu, 1xPT100 w łożysku NDE, 1xPT100 w łożysku DE, grzałkę antykondensacyjną i 3xPTC termistory. Takie wyposażenie ułatwia monitorowanie warunków temperaturowych w czasie rzeczywistym i pomaga zapobiegać stanom, które mogłyby ograniczyć dostępność technologii podczas krytycznych cykli produkcyjnych.

Zastosowania przemysłowe dla dużych technologii i zespołów OEM

Silnik nadaje się do zakładów, gdzie decydujące znaczenie mają ciągła praca mechaniczna i precyzyjnie zaprojektowany łańcuch napędowy. Typowe zastosowania obejmują:

• Napęd dużej wirówki w chemicznym przetwarzaniu surowców.
• Napęd sprężarki w linii technologicznej sprężonego powietrza dla zakładu produkcyjnego.
• Napęd pompy w układzie obiegu wody chłodzącej dla zakładu metalurgicznego.
• Napęd młyna w przetwarzaniu cementu lub materiałów mineralnych.
• Napęd wentylatora w układzie odciągowym spalarni lub filtracji pyłu.
• Napęd ekstrudera w linii do przetwarzania polimerów i granulatów.

W tych zastosowaniach w pełni wykorzystuje się połączenie solidnej konstrukcji, niskich strat i rezerwy mocy wymaganej przez producentów maszyn do odpowiedzialnego wymiarowania całego napędu. silnik elektryczny wysokiego napięcia H17R-355-C-2-6 stanowi zatem podstawę techniczną dla projektów, w których monitoruje się długą żywotność, ciągłość pracy i efektywne wykorzystanie energii w każdym cyklu produkcyjnym.

VYBO Electric dostarcza rozwiązanie z naciskiem na praktyczną eksploatację, przewidywalność serwisu i kompatybilność techniczną z dużymi zespołami przemysłowymi. Skorzystaj z oferty na silnik łączący kompaktową moc z trwałością odpowiednią do wymagających zastosowań przemysłowych.
