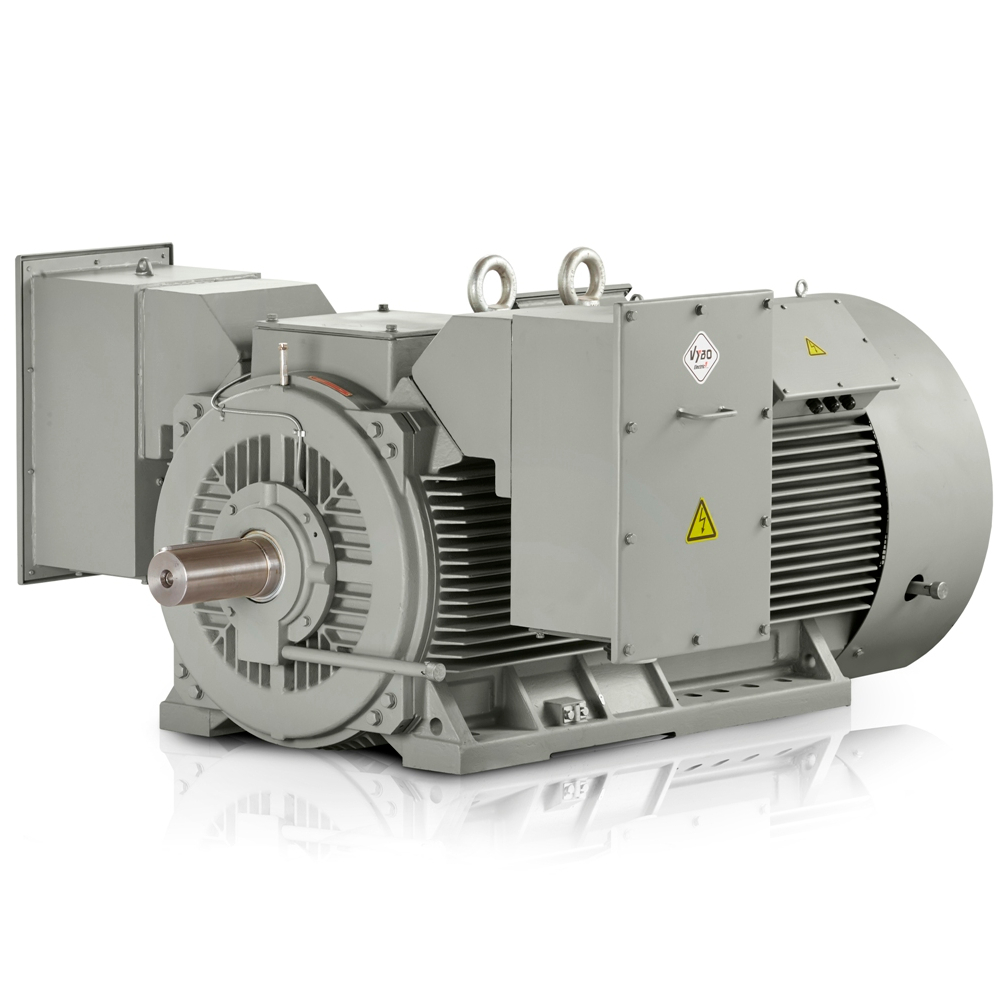

Silnik elektryczny wysokiego napięcia 355 kW, 1487 obr./min, 6 000 V, H17R-355-A-4-6

W zakładach metalurgicznych, przepompowniach i systemach technologicznych pracujących pod ciągłym obciążeniem istotna jest zdolność napędu do utrzymywania stabilnej mocy przy racjonalnym zużyciu energii. H17R-355-A-4-6 zaprojektowano jako silnik elektryczny 1500 obr./min do zastosowań, w których monitoruje się efektywność energetyczną, niezawodność pracy i długi interwał serwisowy. Dzięki mocy 355 kW zapewnia rezerwę dla wymagających rozruchów i trybów pracy ciągłej typowych dla przemysłowych napędów 6 kV.

Konstrukcja ta łączy sprawność IE4 Super Premium z charakterystyką pracy ograniczającą straty podczas wielogodzinnej eksploatacji. Dla operatorów dużych zakładów oznacza to mniejsze obciążenie rozdzielnic, lepsze wykorzystanie energii elektrycznej i dokładniejsze planowanie kosztów w produkcji ciągłej. W praktyce jest to rozwiązanie wspierające modernizację linii bez niepotrzebnego przewymiarowania napędu.

Silnik elektryczny 1500 obr./min do długotrwałego obciążenia w zastosowaniach przemysłowych

Czterobiegunowy silnik elektryczny pracuje z prędkością znamionową 1487 obr./min, pomagając utrzymać odpowiednią dynamikę w zastosowaniach o dużej bezwładności lub wymagających płynnego przenoszenia momentu obrotowego. Znamionowy moment obrotowy 2280 Nm wspiera zarówno rozruch, jak i pracę ustaloną w technologiach, w których zmiany prędkości mają jedynie ograniczony wpływ na proces. Dla producentów OEM dużych zespołów ważna jest również kompatybilność z silnikiem elektrycznym wysokiego napięcia, który można zintegrować bez zbędnych zmian konstrukcyjnych.

Kompaktowy silnik 6 kV z rezerwą przestrzeni montażowej

Wielkość ramy 355 mm zapewnia równowagę między mocą a zajmowaną przestrzenią. Konstrukcja umożliwia zastosowanie tam, gdzie silnik musi zapewniać pełną moc w ramach od H315 do H560, a przestrzeń montażowa pozostaje ograniczona. Z punktu widzenia projektowego silnik 6000 V nadaje się do zespołów wymagających solidnej integracji z istniejącą infrastrukturą energetyczną, przy jednoczesnym uwzględnieniu łatwiejszej obsługi podczas wymiany lub konserwacji.

Układ łożysk z typami 6322-C3 po stronie DE i NDE poprawia warunki niezawodnej pracy w długich cyklach roboczych. Miedziana taśma w klatce wirnika wspiera stabilne zachowanie pod obciążeniem i przyczynia się do dokładniejszego przekazywania energii do mechanicznej części maszyny. W zastosowaniach z częstymi zmianami temperatury dostępne są również akcesoria w postaci czujników PT100, termistorów i grzałki antykondensacyjnej, które pomagają monitorować stan silnika podczas postoju i rozruchu.

Trwałość dostosowana do wymagających warunków produkcyjnych

W środowiskach zapylonych, wilgotnych lub o podwyższonych wymaganiach montażowych można dobrać specjalny stopień ochrony zgodnie z wymaganiami eksploatacyjnymi. Dostępne warianty IP56, IP65, IP66 i IP67 pozwalają dostosować silnik do konkretnego reżimu produkcyjnego bez pogorszenia ochrony. Jest to szczególnie ważne tam, gdzie urządzenia znajdują się blisko mediów procesowych lub w miejscach o ograniczonym dostępie serwisowym.

Dokładniejsze planowanie konserwacji i eksploatacji

Prąd znamionowy 40,9 A, współczynnik mocy 0,88 i sprawność 95,4 % dostarczają danych eksploatacyjnych, które dobrze przekładają się na projekt rozdzielnicy i bilans energetyczny całego systemu. Przyrost temperatury B i klasa izolacji F wspierają długotrwałe obciążenie zgodnie z praktyką przemysłową, w której oczekuje się stabilnej pracy przez całe zmiany produkcyjne. Masę 3220 kg i moment bezwładności wirnika 6,5 kg·m² należy uwzględnić przy projektowaniu fundamentu i doborze parametrów procesu rozruchu.

VYBO Electric opiera się na wieloletnim doświadczeniu w rozwoju dużych silników elektrycznych do zastosowań przemysłowych, co znajduje odzwierciedlenie w detalach konstrukcyjnych i logice serwisowej całej serii H17R Compact PRO-HV.

Typowe zastosowania w ciężkiej produkcji i technologii

H17R-355-A-4-6 jest stosowany w następujących obszarach:

• Napęd wentylatora o dużej wydajności w hucie.
• Zespół sprężarkowy gazu procesowego w produkcji chemicznej.
• Pompa wody chłodzącej w bloku energetycznym.
• Napęd końcowy przenośnika surowca w cementowni.
• Urządzenia mielące w przeróbce minerałów.
• Wyciąg w maszynie papierniczej pracującej w trybie ciągłym.
• Mieszadło w procesie mieszania zawiesin przemysłowych.

Zarówno dla dużych zakładów, jak i producentów OEM zespołów technologicznych model ten stanowi rozwiązanie wspierające długotrwałą eksploatację, upraszczające planowanie energii i zwiększające przewidywalność serwisu. Jeśli napęd ma być przygotowany do pracy w wymagających warunkach, warto zamówić go z wyprzedzeniem, aby dokładnie zaplanować zarówno integrację, jak i termin dostawy.

Integracja z zespołami wysokiego napięcia bez zbędnych modyfikacji

Przy projektowaniu nowych linii i modernizacji istniejących technologii pomaga kompaktowa konstrukcja silnika o wysokim momencie obrotowym. Przejrzysta integracja z zasilaniem, opcjonalny dodatkowy pomiar temperatury oraz dobór ochrony do środowiska ułatwiają zaprojektowanie eksploatacji z mniejszą liczbą późniejszych interwencji. Takie podejście sprawdza się tam, gdzie od napędu oczekuje się długiej żywotności, stabilnej pracy i kontrolowanych kosztów w całym cyklu życia.

Efektywność energetyczna H17R Compact PRO-HV w praktyce

Dla firm monitorujących zużycie energii elektrycznej w całym zakładzie ważne jest, aby sprawność była widoczna nie tylko w katalogu, ale także w rzeczywistej pracy urządzenia. Przy większych obciążeniach i podczas długich okresów pracy oszczędności rozkładają się na każdą przepracowaną godzinę, co ma decydujące znaczenie w przemyśle ciężkim. Silnik elektryczny 1500 obr./min tej klasy daje więc możliwość zarówno ograniczenia strat eksploatacyjnych, jak i dokładniejszego zarządzania konserwacją w okresach sezonowych szczytów.
