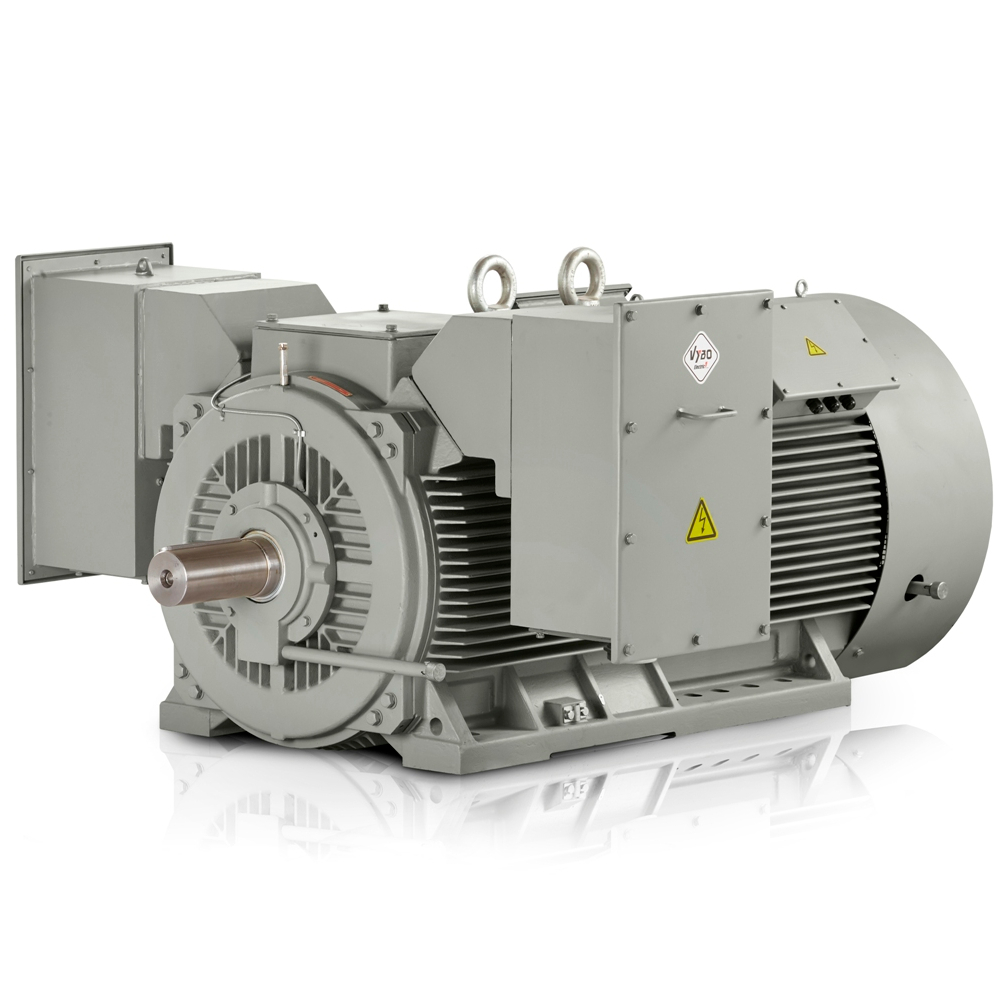

Silnik elektryczny wysokiego napięcia 220 kW, 1480 obr./min, 6 000 V, H17R-315-C-4-6

Kompaktowa moc w klasie wyższego napięcia jest dostarczana przez model H17R-315-C-4-6 o mocy 220 kW dla zakładów, które potrzebują stabilnej siły ciągu i kontrolowanego rozruchu przy długotrwałym obciążeniu. Ten silnik elektryczny 1400 obr./min zaprojektowano do pracy w systemach technologicznych, gdzie kluczowe są ciągłość pracy, precyzyjne połączenie z układem przeniesienia napędu i przewidywalne zachowanie w punkcie pracy.

silnik elektryczny 1400 obr./min dla napędów przemysłowych z rezerwą

W konfiguracji H17R Compact PRO-HV trójfazowy silnik elektryczny pracuje tak, aby zachować zrównoważony bieg przy wymagającym użytkowaniu z prędkością znamionową. Klatka wirnika wykonana z taśmy miedzianej ogranicza straty wirnika, jednocześnie wspierając odporność cieplną podczas długich cykli pracy, co jest szczególnie korzystne przy częstych zmianach obciążenia i procesu.

• Wirnik miedziany zapewniający długą żywotność poprawia zachowanie przy ciągłym obciążeniu i ogranicza straty energii, które w przeciwnym razie zamieniałyby się w ciepło.
• sprawność IE4 Super Premium pomaga obniżyć koszty eksploatacji napędów pracujących w produkcji wielozmianowej.
• Wybór napięcia ułatwia integrację z istniejącymi sieciami i poszerza zastosowanie w projektach z różnymi standardami napięcia.
• Wysokość osi 315 mm stanowi odpowiednią podstawę do solidnego montażu w maszynach o większych wymaganiach dotyczących momentu.

Sprawność i moment dla ciężkich systemów technologicznych

Przy projektowaniu napędu ważna jest nie tylko rezerwa mocy, ale także zachowanie przy zmiennym obciążeniu. 4-biegunowy silnik elektryczny tej klasy zapewnia zrównoważony kompromis między prędkością a momentem, co doceniają projektanci pompowni, jednostek sprężarkowych i systemów transportowych o nieregularnych cyklach.

• Moment znamionowy 1420 Nm wspiera płynny rozruch cięższych jednostek.
• Współczynnik mocy 0,88 pomaga przy projektowaniu zasilania i wymiarowaniu rozdzielnic.
• Prąd znamionowy 25,5 A ułatwia monitorowanie warunków pracy w części elektrycznej linii.
• Moment bezwładności wirnika 4,2 kg·m² pomaga stabilizować pracę w aplikacjach z dynamicznymi zmianami obciążenia.

Konstrukcja odpowiednia do wymagającej eksploatacji

Przewidywalność serwisu jest ważna także dla silnika elektrycznego wysokiego napięcia. Łożysko DE 6322-C3 i łożysko NDE 6322-C3 wspierają niezawodne osadzenie wirnika przez długie okresy międzyserwisowe, a masa 2900 kg odpowiada solidnej ramie do maszyn przemysłowych i zespołów technologicznych.

• Klasa izolacji F zwiększa odporność uzwojenia na obciążenie cieplne.
• Przyrost temperatury B pomaga utrzymać pracę w granicach odpowiednich dla długich cykli.
• Wysoki prąd rozruchowy wymaga prawidłowego dopasowania układu zasilania, co jest standardowym etapem projektowania silników elektrycznych HV.

Napięcie dopasowane do istniejącej sieci

W produkcji, gdzie technologia jest już dostosowana do systemu dystrybucji, ważna jest możliwość wyboru napięcia bez zbędnej ingerencji w infrastrukturę. Seria H17R Compact PRO-HV obsługuje wiele poziomów napięcia, dzięki czemu można ją integrować z nowymi projektami i modernizacjami o różnych koncepcjach sieci.

Takie rozwiązanie dobrze sprawdza się na liniach mieszania, przenośnikach górniczych, prasach, kruszarkach kruszywa, systemach mielenia, wentylatorach spalarni, sprężarkach powietrza procesowego, pompach wody chłodzącej, pompach odsiarczania, liniach walcowniczych, zwijarkach taśmy stalowej, betoniarkach, ekstruderach polimerów i suszarkach materiału procesowego.

Wsparcie eksploatacji i monitoring temperatury

W silnikach przeznaczonych do pracy ciągłej warto monitorować zachowanie cieplne bezpośrednio w uzwojeniu i punktach łożyskowych. Konstrukcja tego modelu umożliwia zastosowanie elementów, które upraszczają diagnostykę serwisową i pomagają zapobiegać nieplanowanym przestojom w krytycznych punktach linii.

• 6 x PT100 w uzwojeniu wspiera dokładniejszy monitoring stanu temperaturowego podczas długotrwałego obciążenia.
• 1 x PT100 w łożysku NDE pomaga monitorować stan osadzenia po stronie nienapędowej.
• 1 x PT100 w łożysku DE zapewnia dodatkowy monitoring strony napędowej.
• Grzałka antykondensacyjna ogranicza ryzyko wilgoci podczas postoju maszyny.
• 3 x termistory PTC uzupełniają ochronę uzwojenia pod obciążeniem cieplnym.

VYBO Electric jest największą firmą w swojej branży w Europie Środkowej i buduje ofertę wokół rozwiązań sprawdzających się w praktyce projektowej i długotrwałym serwisie. Skorzystaj z oferty i wybierz silnik, którego miedziany wirnik, sprawność i elastyczność napięciowa pomagają utrzymać technologię w ruchu przy mniejszych stratach i stabilnej rezerwie do wymagającej pracy.
