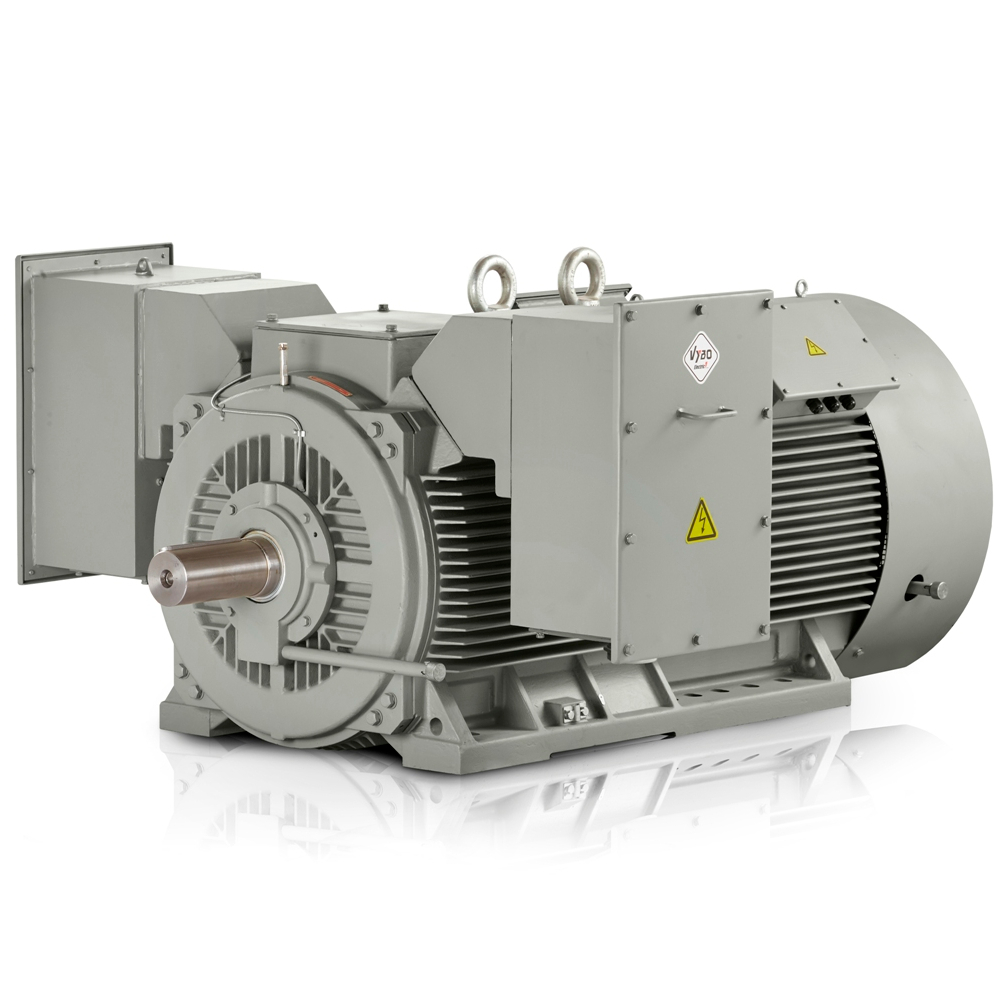

Silnik elektryczny wysokiego napięcia 200 kW, 739 obr./min, 6 000 V, H17R 355-A-8-6

Wirnik miedziany zapewniający długą żywotność zapewnia temu rozwiązaniu dokładnie to, czego najbardziej potrzebują duże zakłady: kompaktową moc w niezawodnej obudowie do długich cykli produkcyjnych. Model H17R 355-A-8-6 o mocy 200 kW zaprojektowano jako silnik elektryczny 700 obr./min który zachowuje płynne załączanie nawet przy obciążeniach typowych dla ciężkich zespołów technologicznych.

Miedziany wirnik pomaga utrzymać pracę bez zbędnych przestojów

Wewnątrz pracuje stop miedzianego wirnika, który pomaga ograniczyć straty, a jednocześnie wytrzymuje większe obciążenia cieplne podczas długotrwałej pracy. Właśnie dlatego silnik nadaje się do linii, w których od napędu oczekuje się długiej pracy bez częstych interwencji serwisowych. Dla operatorów zakładów ważne jest, aby trójfazowy silnik elektryczny tego typu utrzymywał stabilną moc również przy powtarzających się rozruchach i większych zmianach obciążenia.

W segmencie przemysłowych napędów 6 kV oczekuje się rezerwy, która sprosta rzeczywistym warunkom produkcyjnym, a nie tylko pracy laboratoryjnej. Konstrukcja o wielkości 355 mm ułatwia integrację z istniejącymi zespołami, pozostawiając jednocześnie przestrzeń na solidne mocowanie, dokładniejsze wyważenie i dłuższy interwał serwisowy. VYBO Electric opiera tę serię na wieloletnim doświadczeniu, co znajduje odzwierciedlenie w nacisku na niezawodność eksploatacyjną.

Sprawność IE4 zapewnia niższe straty podczas długotrwałej pracy

sprawność IE4 Super Premium jest praktyczna, gdy silnik przez dużą część dnia pracuje z wysokim wykorzystaniem. W takim trybie oszczędności dotyczą nie tylko zużycia energii, lecz także mniejszego obciążenia cieplnego całego zespołu. Dla producentów OEM dużych jednostek technologicznych jest to ważny argument przy projektowaniu urządzeń, w których monitoruje się sprawność całej linii, a nie tylko jednego węzła.

Platforma ta dobrze sprawdza się również w zespołach określanych jako silnik elektryczny wysokiego napięcia, gdzie decydujące znaczenie mają kompatybilność z ciężkimi napędami i długoterminowa stabilność eksploatacyjna. Taki ośmiobiegunowy silnik elektryczny naturalnie pasuje do zastosowań o niższych prędkościach i wyższym momencie obrotowym, co w praktyce ma znaczenie w technologiach o większych obciążeniach bezwładnościowych.

Specjalna ochrona zwiększa niezawodność w zapylonym i wilgotnym środowisku

Specjalna ochrona do wymagających środowisk pomaga chronić silnik tam, gdzie występują pył, wilgoć lub rozbryzgi wody. W zależności od projektu można wybrać wykonanie IP56, IP65, IP66 lub IP67, co pozwala dopasować silnik do konkretnego stanowiska bez kompromisów w zakresie ochrony mechanicznej. W dużych zakładach taki wybór jest szczególnie ważny, gdy maszyna znajduje się blisko procesu, a nie w oddzielnej maszynowni.

Dostępne są również akcesoria do dokładniejszego monitorowania stanu, które upraszczają nadzór nad uzwojeniem i łożyskami. W praktyce jest to szczególnie pomocne w zastosowaniach o większym obciążeniu cieplnym i wymagających utrzymania predykcyjnego.

• 6xPT100 w uzwojeniu.
• 1xPT100 w łożysku NDE.
• 1xPT100 w łożysku DE.
• Grzałka antykondensacyjna.
• Termistor 3xPTC.

Zastosowanie w jednostkach produkcyjnych o wysokim zapotrzebowaniu na moment obrotowy

Dzięki znamionowemu momentowi obrotowemu 2585 Nm silnik nadaje się do napędów, w których ciężki mechanizm musi być niezawodnie uruchamiany i utrzymywany w pracy. Niski prąd znamionowy 26,2 A ułatwia projektowanie zasilania i wymiarowanie całej części elektrycznej maszyny. Dla integratorów ważne jest również to, że moment bezwładności wirnika 6,8 kg·m² pomaga w projektowaniu dynamiki rozruchu.

Takie rozwiązanie stosuje się w młynach mielących, przenośnikach taśmowych do materiałów sypkich, agregatach pompowych do mediów procesowych, stacjach wentylatorowych wentylacji procesowej, zbiornikach mieszających o dużym oporze, kruszarkach surowców, ekstruderach dla przemysłu tworzyw sztucznych oraz zespołach sprężarkowych o długich cyklach pracy. W każdym z tych zastosowań cenione jest to samo: silnik utrzymuje stabilny rytm produkcji i ogranicza ryzyko nieplanowanych przestojów.

Rozsądny wybór do długotrwałej pracy i niezawodnego serwisu

Układ łożysk 6322-C3 po stronie DE i NDE wspiera stabilną pracę przy większych obciążeniach i pomaga utrzymać dokładność pracy przez długi czas. Klasa izolacji F wraz z klasą przyrostu temperatury B tworzą rezerwę szczególnie cenioną w zakładach pracujących w trybie ciągłym. W połączeniu ze sprawnością 94,5 % i współczynnikiem mocy 0,78 operator otrzymuje napęd przygotowany do integracji z wymagającą produkcją bez zbędnych przestojów.

Jeśli szukasz rozwiązania do dużych jednostek technologicznych, to silnik elektryczny 700 obr./min w wersji H17R 355-A-8-6 jest przygotowany tak, aby wspierać zarówno wydajność, jak i dyscyplinę serwisową w zakładzie. Skorzystaj z oferty od VYBO Electric i skieruj swój napęd w stronę bardziej stabilnej, długotrwałej pracy.

Parametry pomocne przy projektowaniu napędu

Dla projektantów i zespołów utrzymania ruchu ważne jest, że silnik pracuje z prędkością znamionową 739 obr./min i ma solidną konstrukcję o masie 3270 kg. Wartości te pomagają przy projektowaniu fundamentów, sprzęgieł, połączeń przekładniowych i obsługi serwisowej. Prawidłowe zintegrowanie silnika z technologią od samego początku zmniejsza ryzyko drgań, zapewnia dokładniejsze rozruchy i wydłuża żywotność kolejnych podzespołów.
