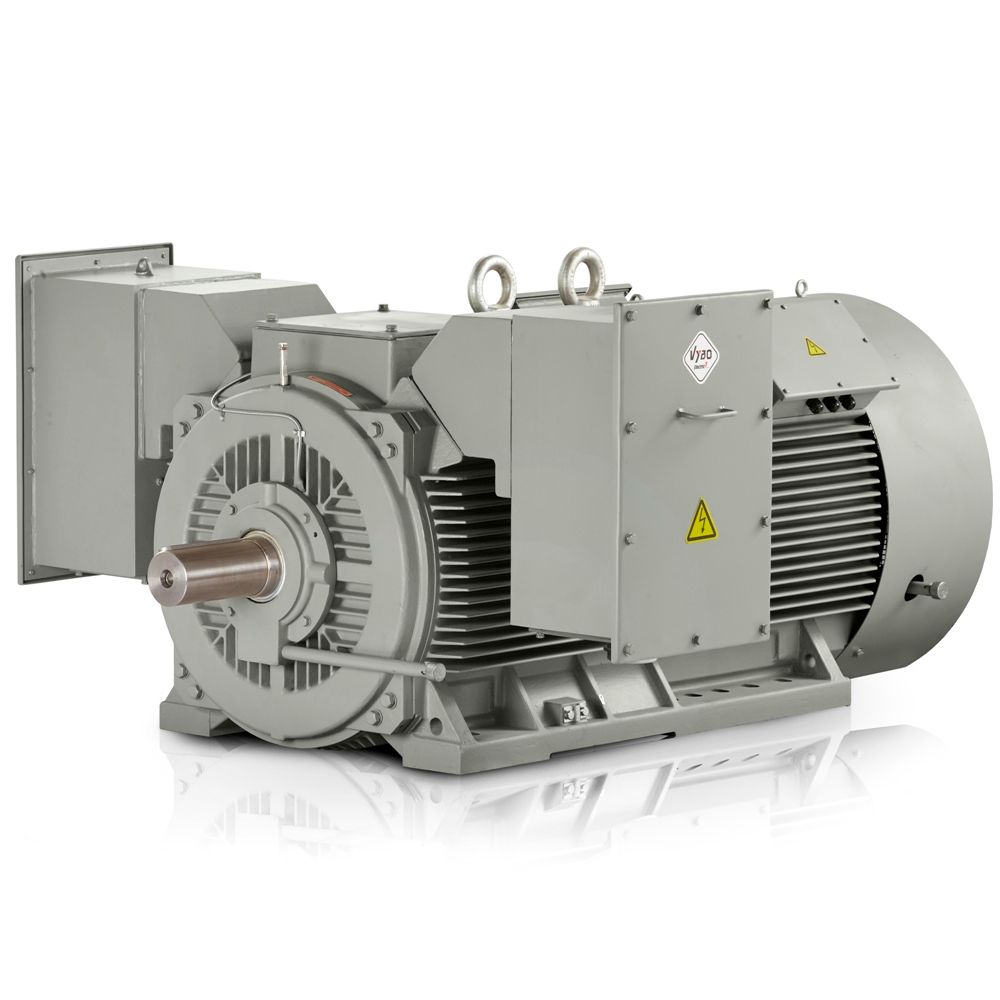

Silnik elektryczny wysokiego napięcia 1120 kW, 748 obr./min, 6 000 V, H17R 500-D-8-6

Konstrukcja serii H17R Compact PRO-HV opiera się na kompaktowej wydajności, która przekłada się na niezawodną pracę pod dużym obciążeniem w zastosowaniach przemysłowych. Model H17R 500-D-8-6 o mocy 1120 kW zaprojektowano jako silnik elektryczny 700 obr./min do urządzeń, w których kluczowe znaczenie mają stabilność momentu obrotowego, płynny rozruch i długotrwała praca bez niepotrzebnych przestojów. W dużych fabrykach i systemach energetycznych zapewnia to rozwiązanie uwzględniające zarówno wymagania dotyczące wydajności, jak i ograniczenia przestrzenne zespołu napędowego.

Miedziany wirnik zmniejsza straty elektryczne i lepiej znosi obciążenie cieplne podczas powtarzających się cykli. W praktyce oznacza to mniejsze przegrzewanie wirnika, stabilniejsze zachowanie przy większym poborze mocy oraz dłuższą żywotność w zastosowaniach, w których silnik jest poddawany ciągłemu obciążeniu. Dla operatora ważne jest, aby taka konstrukcja wspierała niezawodność całego napędu również podczas cięższych rozruchów i długotrwałej codziennej eksploatacji.

W konstrukcji przeznaczonej do wymagających napędów przemysłowych zastosowano również sprawność IE4 Super Premium. Wysoka sprawność pomaga ograniczać straty eksploatacyjne i poprawia ekonomikę tam, gdzie każdy punkt procentowy przekłada się na długoterminowe koszty. Ten silnik elektryczny wysokiego napięcia pasuje zatem do linii, w których bilans energetyczny, warunki cieplne i dostępność maszyny są monitorowane przez całą zmianę.

silnik elektryczny 700 obr./min dla stabilnej pracy dużych napędów

Prędkość znamionowa 748 obr./min stanowi odpowiednią podstawę dla zastosowań wymagających równomiernego przekazywania energii i precyzyjnej regulacji obciążenia. 8-biegunowy silnik elektryczny tego typu sprawdzi się tam, gdzie napęd musi pracować bez nagłych zmian dynamicznych i gdzie kontrolowane przyspieszanie jest preferowane względem agresywnej charakterystyki. Przy projektowaniu dużych systemów technologicznych daje to przestrzeń do dokładniejszego dostrojenia pomp, sprężarek i systemów transportowych.

Miedziany wirnik i długa żywotność w pracy ciągłej

Sercem konstrukcji jest miedziana klatka wirnika, która sprzyja niskim stratom i lepszemu odprowadzaniu ciepła z części wirnikowej. W przemyśle ciężkim ważne jest, aby taki wirnik pomagał utrzymywać parametry również podczas długich okresów pracy, gdy silnik często pracuje blisko obciążenia znamionowego. W połączeniu z klasą izolacji F i klasą przyrostu temperatury B tworzy to konstrukcję odpowiednią do procesów poddawanych ciągłym obciążeniom termicznym i mechanicznym.

Do monitorowania warunków temperaturowych można wykorzystać 6xPT100 w uzwojeniu, 1xPT100 w łożysku NDE, 1xPT100 w łożysku DE, grzałkę antykondensacyjną oraz 3xPTC termistory. Takie rozwiązanie pomaga operatorom wcześnie wykrywać odchylenia, zanim doprowadzą one do nieplanowanego przestoju. W dużych zakładach ten rodzaj monitorowania jest szczególnie ważny w instalacjach, w których okno serwisowe jest ograniczone.

Rozmiar ramy 500 mm do solidnej integracji z systemami technologicznymi

Rozmiar ramy 500 mm stanowi solidną podstawę do montażu w większych zespołach napędowych i pomaga zachować sztywność mechaniczną przy wyższym momencie 14299 Nm. Prąd znamionowy 135,4 A i współczynnik mocy 0,83 tworzą profil pracy odpowiedni do projektowania rozdzielnic, tras kablowych i urządzeń zabezpieczających w instalacjach przemysłowych. Moment bezwładności wirnika 51,0 kg·m² dodatkowo sprzyja stabilniejszej pracy w zastosowaniach o dużym obciążeniu.

Opcja wyboru częstotliwości dla globalnych projektów przemysłowych

Elastyczność konfiguracji częstotliwości ułatwia zastosowanie w zakładach pracujących według różnych standardów sieci lub wymagających rozwiązania dla projektów eksportowych. Dostępność wersji 60 Hz rozszerza możliwości wykorzystania przy dostawach do technologii północnoamerykańskich i modernizacji urządzeń z innym systemem zasilania. W praktyce skraca to czas integracji silnika z istniejącym blokiem technologicznym i upraszcza koordynację z przemiennikami częstotliwości, układami rozruchowymi oraz mechanizmami współpracującymi.

Dla operatora dużego przedsiębiorstwa ważne jest również zaufanie do zaplecza produkcyjnego i dokumentacyjnego, które VYBO Electric potwierdza certyfikatami ISO. Takie podejście pomaga standaryzować zakupy, dokumentację serwisową i wewnętrzne audyty jakości.

Zastosowania przemysłowe dla przemysłu ciężkiego i energetyki

Ta konstrukcja nadaje się do wymagających warunków pracy, w których potrzebne są długotrwałe obciążenie i precyzyjnie sterowana wydajność.

• Główny napęd pompy wysokociśnieniowej w instalacji petrochemicznej.
• Napęd wentylatora osiowego w chłodni kominowej elektrowni.
• Napęd sprężarki w zakładzie produkcji gazów przemysłowych.
• Główny silnik kruszarki w linii produkcji cementu.
• Napęd urządzeń walcowniczych w zakładzie metalurgicznym.
• Napęd mieszadła w wysokowydajnym reaktorze chemicznym.
• Napęd przenośnika rudy w zakładzie górniczym.
• Napęd pompy odśrodkowej w systemie uzdatniania wody.
• Napęd jednostki mulczującej lub rozdrabniającej w technologii biomasy.
• Napęd wentylatora procesowego w zakładzie produkcji papieru.

W rozbudowanych systemach technologicznych H17R Compact PRO-HV zapewnia połączenie kompaktowej wydajności, ekonomicznej pracy i trwałej mechaniki. W projektach, w których kluczowe są niezawodność, bilans energetyczny i przewidywalny serwis, skorzystaj z oferty i zaprojektuj rozwiązanie zapewniające długoterminowe korzyści eksploatacyjne.
