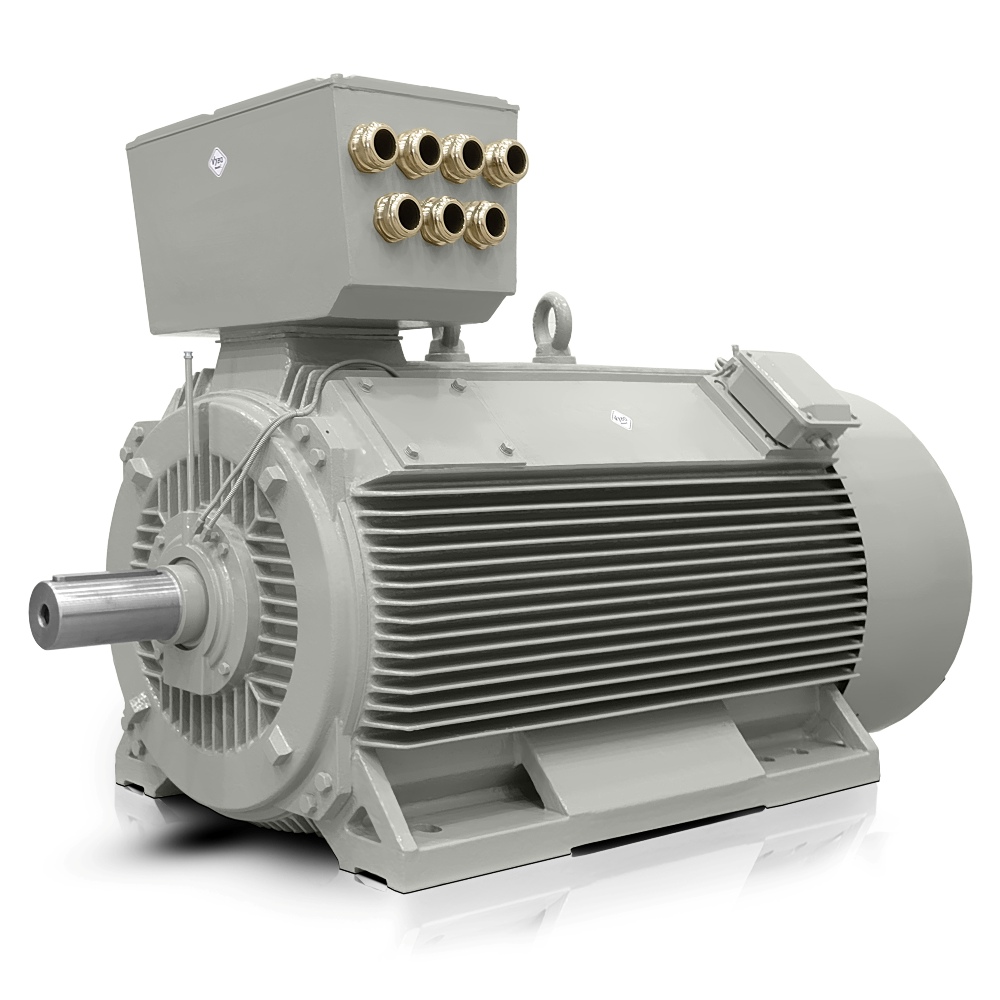

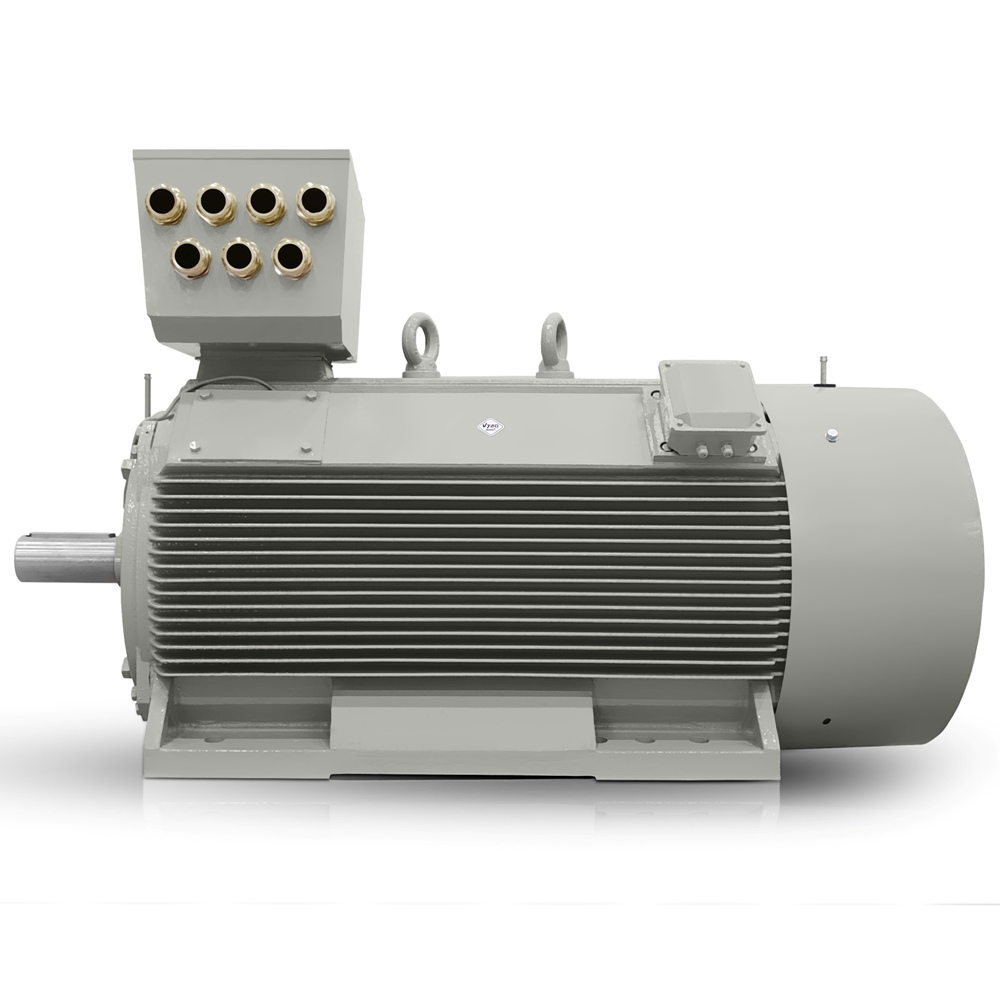

Trójfazowy silnik elektryczny: H17RL-450X2-2 900KW 400V/690V 50HZ

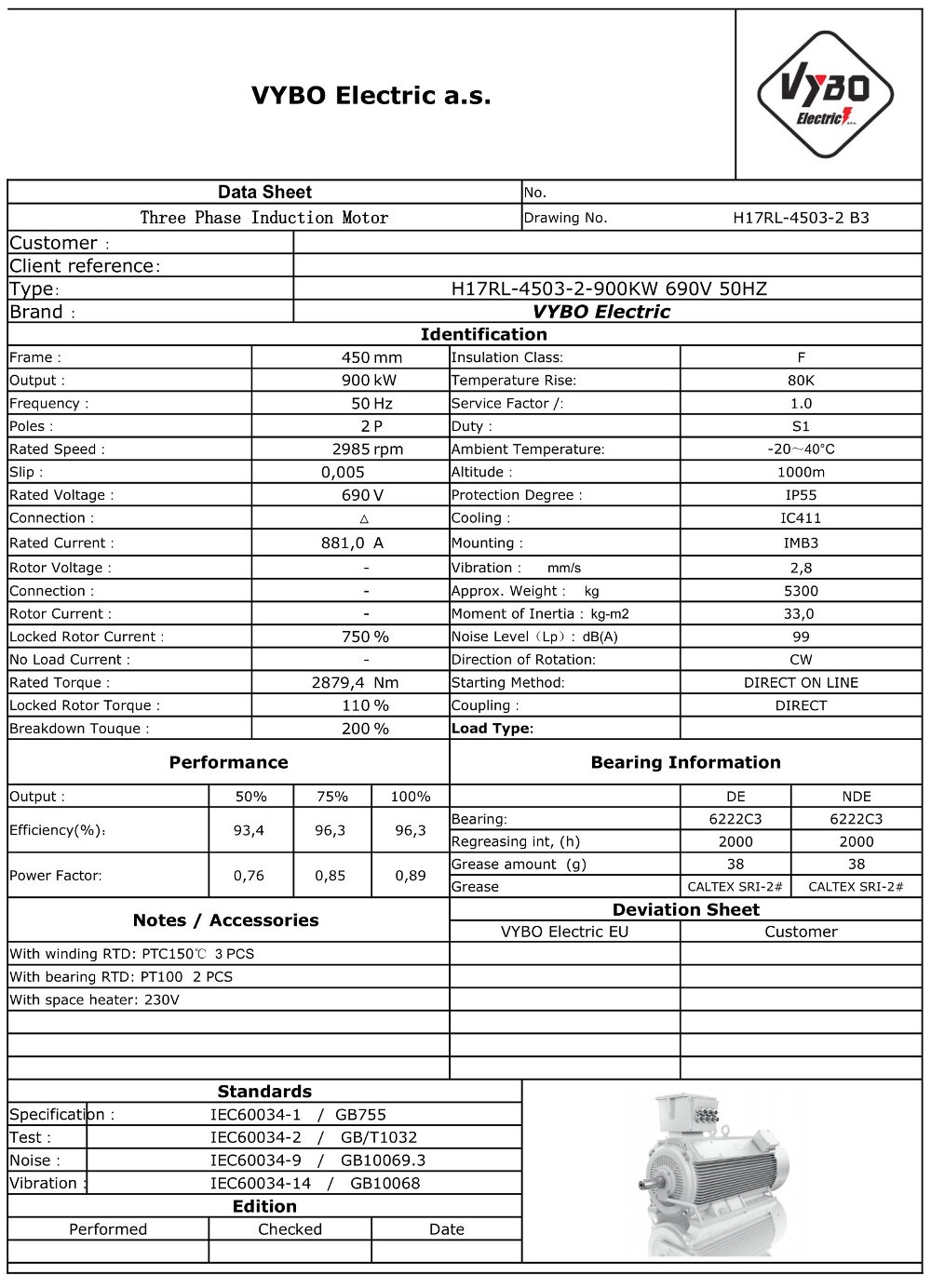

| Podstawowe dane techniczne | |
| Typ silnika | H17RL 450X2-2 |
| Moc znamionowa (kW) | 900 |
| Wielkość mechaniczna (mm) | 450 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (obr./min) | 2985 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | D/Y |
| Prąd znamionowy 400 V (A) | 1640 |
| Prąd znamionowy 690 V (A) | 883 |
| Sprawność przy 100% obciążenia (%) | 96,1 |
| Współczynnik mocy przy 100% obciążenia | 0,89 |
| Charakterystyka rozruchowa i momentowa | |
| Moment znamionowy (Nm) | 2879 |
| Stosunek momentu rozruchowego (LRT/RLT) w % | 110 |
| Stosunek momentu krytycznego (BDT/RLT) w % | 200 |
| Stosunek prądu rozruchowego (LRA/RLA) w % | 750 |
| Zewnętrzny moment bezwładności przy rozruchu (kg·m²) | 294 |
| Moment bezwładności GD² (kg·m²) | 24,8 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 |
| Rodzaj obciążenia | Charakterystyka paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Sposób chłodzenia | IC411 |
| Sposób rozruchu | DOL, falownik lub softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | miedziane pręty wirnika |
| Typ skrzynki zaciskowej | VYBO CB2-LV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 5300 kg |
| Kolor | RAL7030 |
| Wykończenie lakiernicze | połysk |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6221C3/6221C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x PTC w uzwojeniach | |
W ciężkiej eksploatacji przemysłowej ważne jest, czy napęd może pracować przez długie zmiany bez zbędnych przestojów i czy mieści się w ograniczonej przestrzeni systemu technologicznego. H17RL 450X2-2 firmy VYBO Electric to silnik elektryczny 2900 obr./min, który łączy dużą gęstość mocy z rozwiązaniem do urządzeń, w których liczy się każdy centymetr przestrzeni montażowej i każdy cykl produkcyjny. Dla operatorów fabryk i integratorów OEM ważne jest, aby ten silnik elektryczny zapewniał 900 kW w wymiarach upraszczających projektowanie jednostek, pompowni, sprężarkowni i ciężkich linii technologicznych.
Kompaktowa moc do jednostek napędowych o dużym obciążeniu
Podczas projektowania napędów młynów, przenośników lub bloków wentylatorowych kompaktowa moc często ma decydujące znaczenie. Ten silnik asynchroniczny pracuje z prędkością 2985 obr./min, co daje projektantom możliwość bezpośredniego połączenia z zastosowaniami wysokoobrotowymi i ogranicza potrzebę stosowania złożonych stopni przekładni. Moment znamionowy 2879 Nm wspiera stabilny rozruch nawet wtedy, gdy obciążenie nie jest idealnie rozłożone w całym cyklu produkcyjnym.
W praktyce oznacza to łatwiejszą integrację z techniką napędową, krótszy czas projektowania i mniej kompromisów podczas montażu silnika w ramach maszyn. Przy prądzie znamionowym 1640 A dla △ 400V i 883 A dla Y 690V silnik można dostosować do układu napięciowego sieci elektrycznej bez zbędnych zmian koncepcji napędu. Sprawność 96,1 % wspiera efektywną długotrwałą pracę, co jest szczególnie ważne w dużych systemach produkcyjnych pracujących w sposób ciągły.
H17RL 450X2-2, gdy liczy się każdy szczegół instalacji
Wielkość mechaniczna 450 mm pomaga w projektach, w których silnik ma zapewniać dużą moc bez niepotrzebnego zwiększania wymiarów zabudowanej jednostki. Solidna konstrukcja żeliwna poprawia odporność mechaniczną i pomaga utrzymać stabilność przy drganiach powstających w wymagających zespołach technologicznych. Dla dużych fabryk jest to praktyczna korzyść, ponieważ sztywna rama silnika ogranicza odkształcenia pod długotrwałym obciążeniem i wspiera zarówno długą żywotność łożysk, jak i stabilny montaż całego napędu.
Łożyska DE 6221C3 i NDE 6221C3 są równie ważne i zostały dobrane z myślą o pracy wymagającej dużej dokładności obrotowej. Moment bezwładności GD² 24,800 kg·m² wraz z zewnętrznym momentem bezwładności rozruchu 294,000 kg·m² zapewnia projektantom dane potrzebne do zaprojektowania rozruchu i oceny dynamiki zespołu. Dzięki tym wartościom silnik jest przygotowany do zastosowań, w których trzeba uwzględnić nie tylko moc, ale również zachowanie całego systemu podczas zmian obciążenia.
Napięcie zgodne ze standardem sieci i eksploatacji
Możliwość wyboru napięcia jest w dużych projektach przemysłowych praktycznym narzędziem, a nie tylko dodatkową pozycją w dokumentacji. Rozwiązanie umożliwia dostosowanie silnika elektrycznego do dostępnej infrastruktury przy zachowaniu rezerwy na specyficzne wymagania konkretnej maszyny. Dla integratorów OEM oznacza to mniejszą potrzebę modyfikacji rozdzielnic i łatwiejszą koordynację z istniejącymi standardami zakładu.
Operatorzy doceniają, że dostępne warianty napięcia 440 V, 500 V, 690 V i 720 V ułatwiają wdrożenie w projektach międzynarodowych, w których w jednej grupie urządzeń stosuje się różne systemy napięciowe. Z punktu widzenia konserwacji zaletą jest również wspólna konstrukcja, która skraca czas potrzebny na planowanie wymiany i upraszcza logistykę serwisową.
Rozruch dostosowany do wymagającej technologii
Stosunek momentu rozruchowego 110 % i stosunek momentu krytycznego 200 % pomagają w zastosowaniach, w których silnik od pierwszych sekund rozruchu napotyka większe obciążenia oporowe. Stosunek prądu rozruchowego 750 % trzeba uwzględnić w projekcie, ale przy prawidłowo dobranym układzie dystrybucji i zabezpieczeń jest to parametr rutynowo brany pod uwagę w ciężkich zastosowaniach. Klasa przyrostu temperatury B i klasa izolacji F wspierają bezpieczną pracę w dłuższych okresach eksploatacji i w środowiskach wymagających pod względem cieplnym.
Te parametry doceniają projektanci napędów urządzeń z częstymi rozruchami lub zmiennymi obciążeniami. W połączeniu z wysoką sprawnością i współczynnikiem mocy 0,89 tworzą rozwiązanie pasujące do zakładów skoncentrowanych na stabilności, niezawodnym rozruchu i kontroli kosztów energii. VYBO Electric opiera się na procesach produkcyjnych i kontrolnych, w których certyfikaty ISO są częścią ugruntowanego systemu jakości, co stanowi ważny czynnik przy dużych zakupach przemysłowych.
Zastosowania przemysłowe do produkcji ciągłej
Ten silnik elektryczny 2900 obr./min może być stosowany w następujących aplikacjach:
- Główny napęd młyna cementowego w zakładzie materiałów budowlanych.
- Napęd wentylatora osiowego w przemysłowej spalarni odpadów.
- Silnik napędowy sprężarki odciągowej w zakładzie chemicznym.
- Jednostka napędowa pompowni wody procesowej.
- Napęd linii walcowniczej w produkcji hutniczej.
- Silnik kruszarki w przetwórstwie minerałów.
- Napęd mieszalnika w układzie zawiesiny papierni.
- Silnik napędowy wytłaczarki w produkcji granulatu tworzyw sztucznych.
- Napęd przenośnika taśmowego w terminalu materiałów sypkich.
- Silnik pompy odśrodkowej w jednostce energetycznej.
Eksploatacja ukierunkowana na konserwację i długie okresy międzyserwisowe
Masa 5300 kg jest normalną konsekwencją solidnej konstrukcji tego typu napędu i wspiera sztywny montaż oraz tłumienie drgań. Dla personelu utrzymania ruchu ma to szczególne znaczenie, gdy silnik jest zamontowany w zespole o ograniczonym dostępie lub w ramie, która musi przenosić duże siły dynamiczne. Prawidłowo opracowany plan serwisowy może wtedy wykorzystać stabilność montażu i precyzyjnie dobraną konfigurację łożysk.
W praktyce ten silnik elektryczny jest opłacalny tam, gdzie oczekuje się pracy ciągłej, długich serii produkcyjnych i presji na minimalizowanie przestojów. Ułatwia to utrzymanie rytmu całej linii i zmniejsza ryzyko nieplanowanego zatrzymania systemu technologicznego. Jeśli potrzebujesz silnika do dużego projektu produkcyjnego, skontaktuj się z nami.
