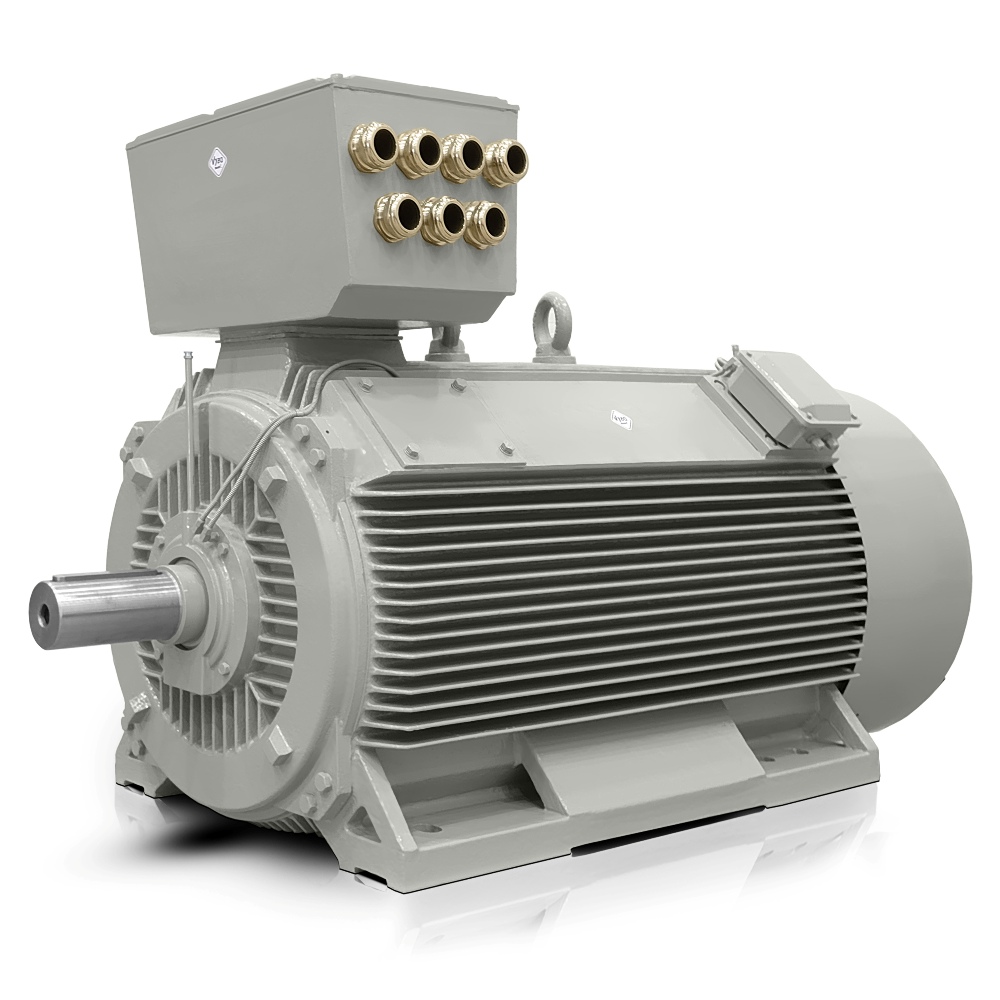

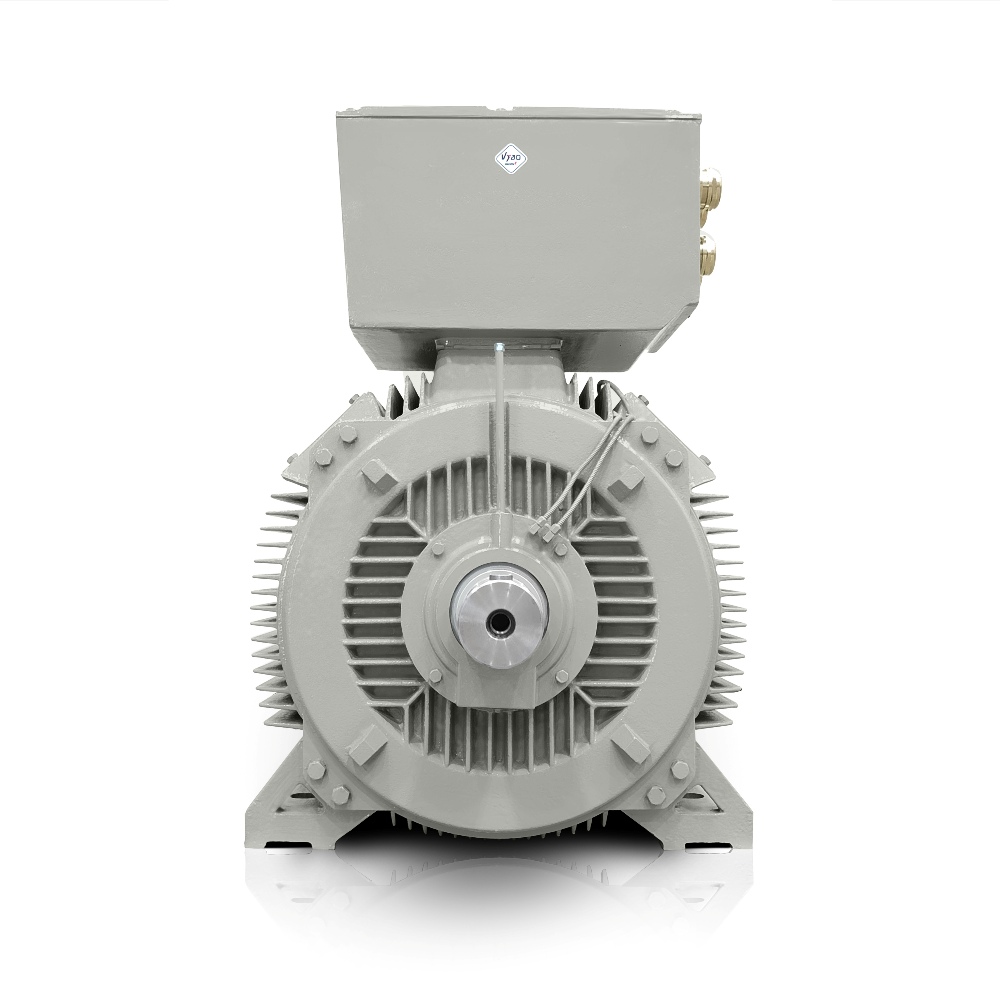

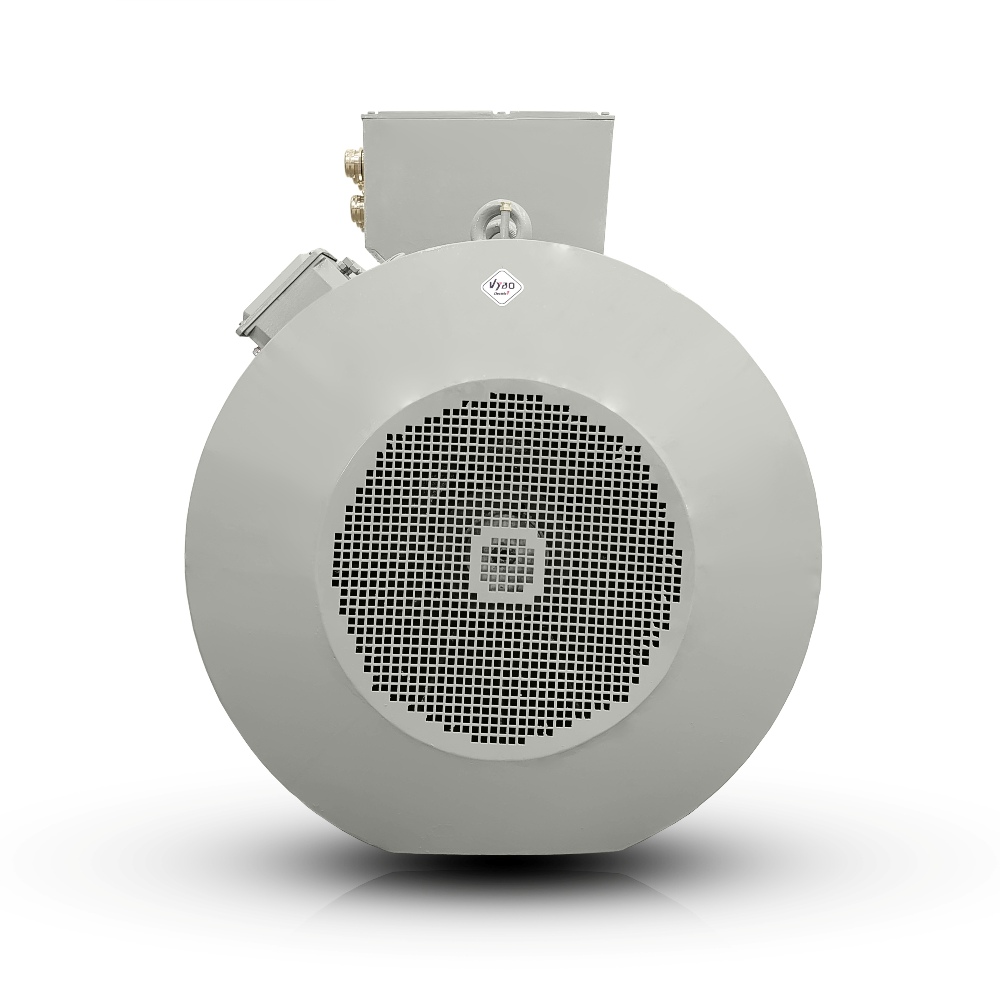

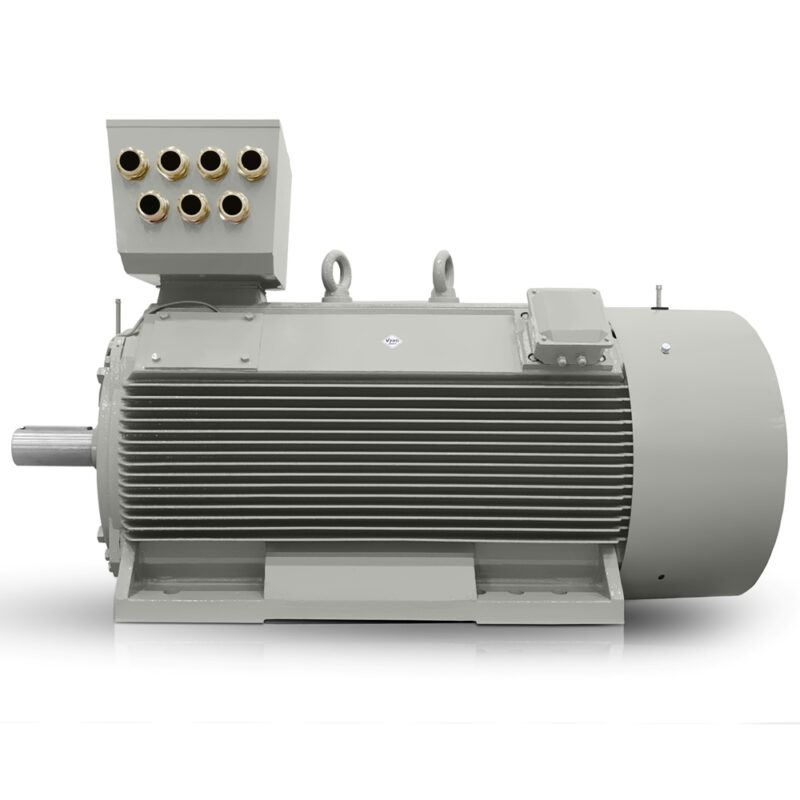

Trójfazowy silnik elektryczny: H17RL-400X3-4 710KW 400V/690V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H17RL 400X3-4 |
| Moc znamionowa (kW) | 710 |
| Wielkość mechaniczna (mm) | 400 |
| Liczba biegunów | 4 |
| Prędkość znamionowa (obr./min) | 1488 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | D/Y |
| Prąd znamionowy 400 V (A) | 1213 |
| Prąd znamionowy 690 V (A) | 703 |
| Sprawność przy 100% obciążenia (%) | 96,3 |
| Współczynnik mocy przy 100% obciążenia | 0,88 |
| Charakterystyka rozruchowa i momentowa | |
| Moment znamionowy (Nm) | 4557 |
| Stosunek momentu rozruchowego (LRT/RLT) w % | 120 |
| Stosunek momentu krytycznego (BDT/RLT) w % | 220 |
| Stosunek prądu rozruchowego (LRA/RLA) w % | 700 |
| Zewnętrzny moment bezwładności przy rozruchu (kg·m²) | 465 |
| Moment bezwładności GD² (kg·m²) | 39,2 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 |
| Rodzaj obciążenia | Charakterystyka paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Sposób chłodzenia | IC411 |
| Sposób rozruchu | DOL, falownik lub softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | masywna aluminiowa klatka wirnika |
| Typ skrzynki zaciskowej | VYBO CB2-LV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 3790 kg |
| Kolor | RAL7030 |
| Wykończenie lakiernicze | połysk |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6326C3/6326C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x PTC w uzwojeniach | |
H17RL 400X3-4 to 4-biegunowy silnik elektryczny przeznaczony do napędów, w których decydujące znaczenie mają wysoka gęstość mocy i stabilna praca pod długotrwałym obciążeniem. Ten trójfazowy silnik elektryczny VYBO Electric łączy moc 710 kW z prędkością 1488 obr./min, dając projektantom i operatorom możliwość precyzyjnego doboru parametrów systemów technologicznych bez zbędnego zapasu instalacyjnego.
Masywna konstrukcja żeliwna zwiększa odporność na drgania, obciążenia mechaniczne i wymagające cykle pracy. W dużych zakładach i zespołach OEM zmniejsza to ryzyko nieplanowanych przestojów i pomaga silnikowi zachować parametry również w zastosowaniach z ciągłym obciążeniem procesowym.
4-biegunowy silnik elektryczny do wymagających systemów przemysłowych
Dzięki wysokości osi wału 400 mm i przemyślanemu układowi ten asynchroniczny silnik klatkowy nadaje się do zastosowań, w których dużą moc trzeba połączyć z ograniczoną przestrzenią montażową. Kompaktowa moc ułatwia integrację ze stacjami pomp, liniami mieszającymi i napędami przekładniowymi, gdzie znaczenie mają nie tylko osiągi, ale również wymiary montażowe.
- Pompy wody surowej w stacjach uzdatniania i procesowych systemach dystrybucyjnych.
- Zespoły wentylatorowe do kotłowni i odpylania produkcji.
- Stacje sprężarek w energetyce i przemyśle przetwórczym.
- Kruszarki w zakładach obróbki kamienia i recyklingu.
- Młyny i urządzenia mieszające w cementowniach.
- Linie walcownicze i przenośnikowe o dużych obciążeniach.
Efektywność energetyczna w pracy ciągłej
Sprawność 96,3 % i współczynnik mocy 0,88 sprzyjają mniejszym stratom podczas długich okresów pracy ustalonej. Efektywność energetyczna jest szczególnie ważna w tej klasie mocy, w której silnik pracuje codziennie przez wiele godzin, a każdy spadek sprawności wpływa na koszt całej linii produkcyjnej.
Możliwość wyboru częstotliwości ułatwia wdrażanie zarówno w projektach ze standardową europejską częstotliwością pracy, jak i w konfiguracjach 60 Hz. Dla integratorów oznacza to mniej kompromisów w zespołach eksportowych i lepsze dostosowanie do różnych platform technologicznych.
Układ łożysk do długich okresów międzyserwisowych
Łożyska DE 6326C3 i NDE 6326C3 wraz z klasą izolacji F i klasą przyrostu temperatury B wspierają stabilną pracę w środowiskach o większym obciążeniu. Elementy te są szczególnie ważne w asynchronicznym silniku klatkowym, który przez długi czas musi obsługiwać rozruchy, pracę ustaloną i zmiany procesu bez utraty niezawodności eksploatacyjnej.
Dla operatorów dużych zakładów istotne są również masa 3790 kg i solidne mocowanie, ponieważ pomagają przejmować dynamiczne obciążenia zespołu. Przy zewnętrznym prądzie rozruchowym 700 % i momencie rozruchowym 120 % należy uwzględnić precyzyjny projekt rozdzielnicy i elementów zabezpieczających, zwłaszcza w węzłach technologicznych dużej mocy.
Jeśli potrzebujesz silnika do pomp, wentylatorów, kruszarek, sprężarek, młynów lub systemów przenośnikowych, skontaktuj się z nami.
