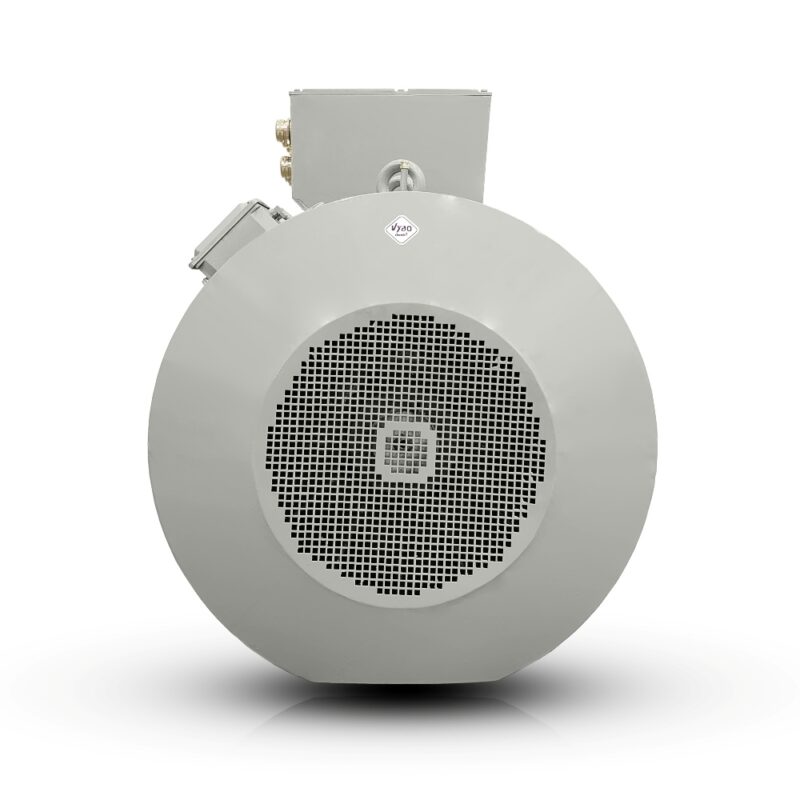

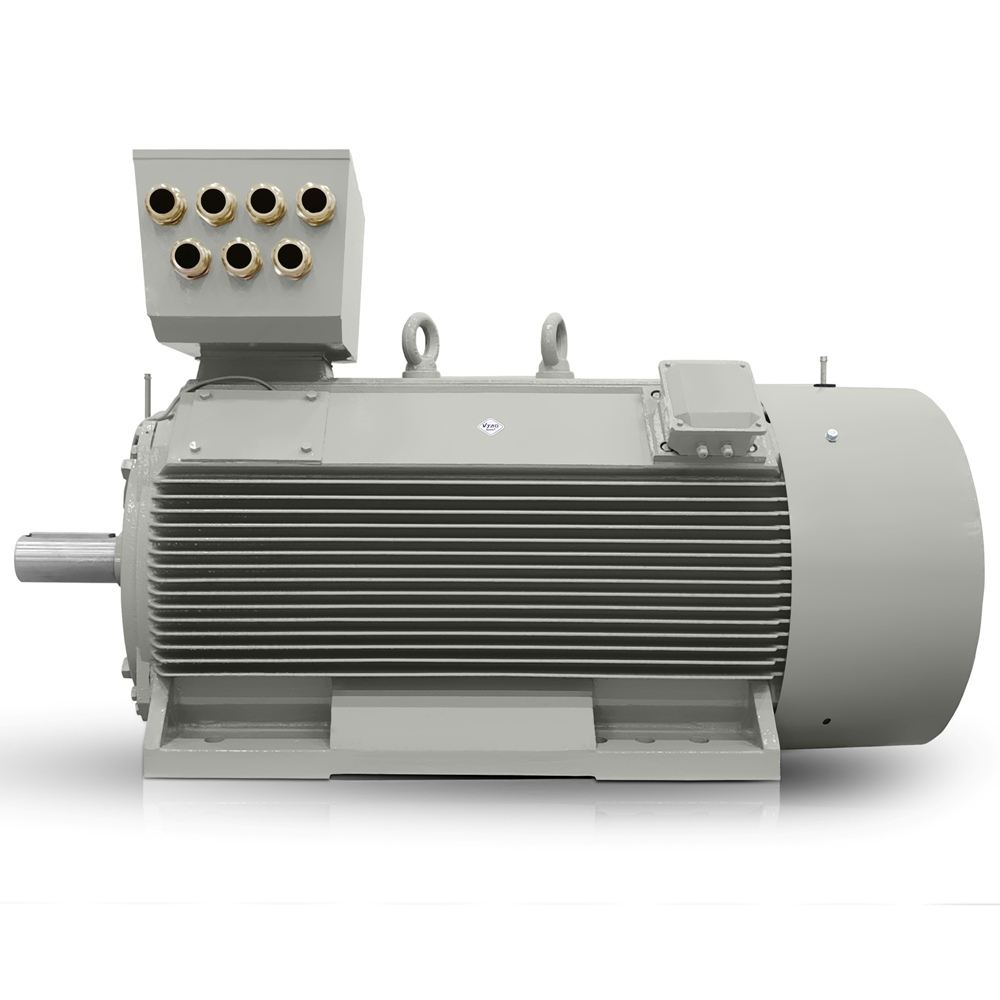

Trójfazowy silnik elektryczny: H17RL-400X3-2 710KW 400V/690V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H17RL 400X3-2 |
| Moc znamionowa (kW) | 710 |
| Wielkość mechaniczna (mm) | 400 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (obr./min) | 2980 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | D/Y |
| Prąd znamionowy 400 V (A) | 1202 |
| Prąd znamionowy 690 V (A) | 697 |
| Sprawność przy 100% obciążenia (%) | 96,1 |
| Współczynnik mocy przy 100% obciążenia | 0,89 |
| Charakterystyka rozruchowa i momentowa | |
| Moment znamionowy (Nm) | 2275 |
| Stosunek momentu rozruchowego (LRT/RLT) w % | 120 |
| Stosunek momentu krytycznego (BDT/RLT) w % | 200 |
| Stosunek prądu rozruchowego (LRA/RLA) w % | 750 |
| Zewnętrzny moment bezwładności przy rozruchu (kg·m²) | 232 |
| Moment bezwładności GD² (kg·m²) | 21,2 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 |
| Rodzaj obciążenia | Charakterystyka paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Sposób chłodzenia | IC411 |
| Sposób rozruchu | DOL, falownik lub softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | masywna aluminiowa klatka wirnika |
| Typ skrzynki zaciskowej | VYBO CB2-LV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 3680 kg |
| Kolor | RAL7030 |
| Wykończenie lakiernicze | połysk |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6220C3/6220C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x PTC w uzwojeniach | |
Moc znamionowa 710 kW przy 2980 obr./min zapewnia modelowi H17RL 400X3-2 dużą gęstość mocy w napędach, w których liczy się każdy centymetr przestrzeni montażowej. Ten 2-biegunowy silnik elektryczny VYBO Electric został zaprojektowany jako trójfazowy silnik elektryczny do zakładów wymagających stabilnego rozruchu, precyzyjnego przenoszenia momentu obrotowego i rezerwy mocy na potrzeby długotrwałego obciążenia.
Solidna konstrukcja żeliwna pomaga utrzymać sztywność zespołu podczas drgań, częstych rozruchów i pracy ciągłej. W praktyce doceniają to operatorzy linii walcowniczych, pompowni wody procesowej, stacji sprężarek, urządzeń mieszających, linii przenośnikowych, kruszarek i dużych wentylatorów, gdzie ważna jest trwałość mechaniczna i długa żywotność bez zbędnych przestojów.
2-biegunowy silnik elektryczny do napędów o dużej gęstości mocy
Połączenie momentu znamionowego 2275 Nm i charakterystyki rozruchowej pozwala przyspieszyć obciążenie nawet wtedy, gdy napęd jest połączony z masywnym systemem technologicznym. Dzięki temu asynchroniczny silnik klatkowy może być stosowany w branżach wymagających niezawodnego przekazywania energii do przekładni, pomp lub zespołów sprężarkowych.
- Napęd mocno obciążonych przenośników stalowych.
- Napęd dużych wentylatorów osiowych w energetyce i hutnictwie.
- Pompowanie wody procesowej w przemysłowych oczyszczalniach.
- Kruszenie i przesiewanie kruszywa na liniach górniczych.
- Mieszanie lepkich mediów w produkcji chemicznej.
- Sprężanie powietrza w zespołach sprężarkowych o dużej mocy.
- Walcowanie i nawijanie materiału w zakładach hutniczych.
Żeliwny korpus zapewniający stabilność pod obciążeniem ciągłym
Zastosowanie przemysłowe wymaga również sztywnego podparcia łożysk, kontroli obciążenia cieplnego i odporności na długotrwałe zużycie mechaniczne. Dlatego ten asynchroniczny silnik klatkowy opiera się na konstrukcji, która dobrze znosi pracę ciągłą i utrzymuje stabilne parametry nawet w wymagającym systemie zmianowym. Klasa izolacji F wraz z klasą przyrostu temperatury B wspiera bezpieczne warunki cieplne pod obciążeniem.
Efektywność energetyczna w dużych systemach technologicznych
Sprawność 96,1 % i współczynnik mocy 0,89 pomagają utrzymać efektywność energetyczną napędu na poziomie zauważalnym w całkowitych kosztach eksploatacji dużych fabryk. Producenci OEM systemów technologicznych doceniają także możliwość wyboru częstotliwości, ponieważ dostępna jest również wersja 60 Hz, co upraszcza projekty eksportowe i standaryzację na różnych rynkach.
Prąd znamionowy 1202 A przy △ 400V i 697 A przy Y 690V zapewnia wystarczające dane do precyzyjnego doboru zasilania podczas projektowania rozdzielnic i elementów zabezpieczających. Masa 3680 kg, zewnętrzny moment bezwładności rozruchu 232,000 kg·m² oraz moment bezwładności GD² 21,200 kg·m² to wartości, które można wykorzystać przy projektowaniu linii, fundamentów i połączenia z dalszą technologią. Łożyska 6220C3 po stronie DE i NDE wspierają płynną pracę w długich cyklach roboczych.
VYBO Electric dostarcza rozwiązanie dla klientów, którzy potrzebują nie tylko samego silnika, ale również jego koordynacji z konkretnym procesem technologicznym i rzeczywistymi warunkami instalacji w zakładzie.
Skontaktuj się z nami, a przygotujemy rozwiązanie dla Twojego projektu.
