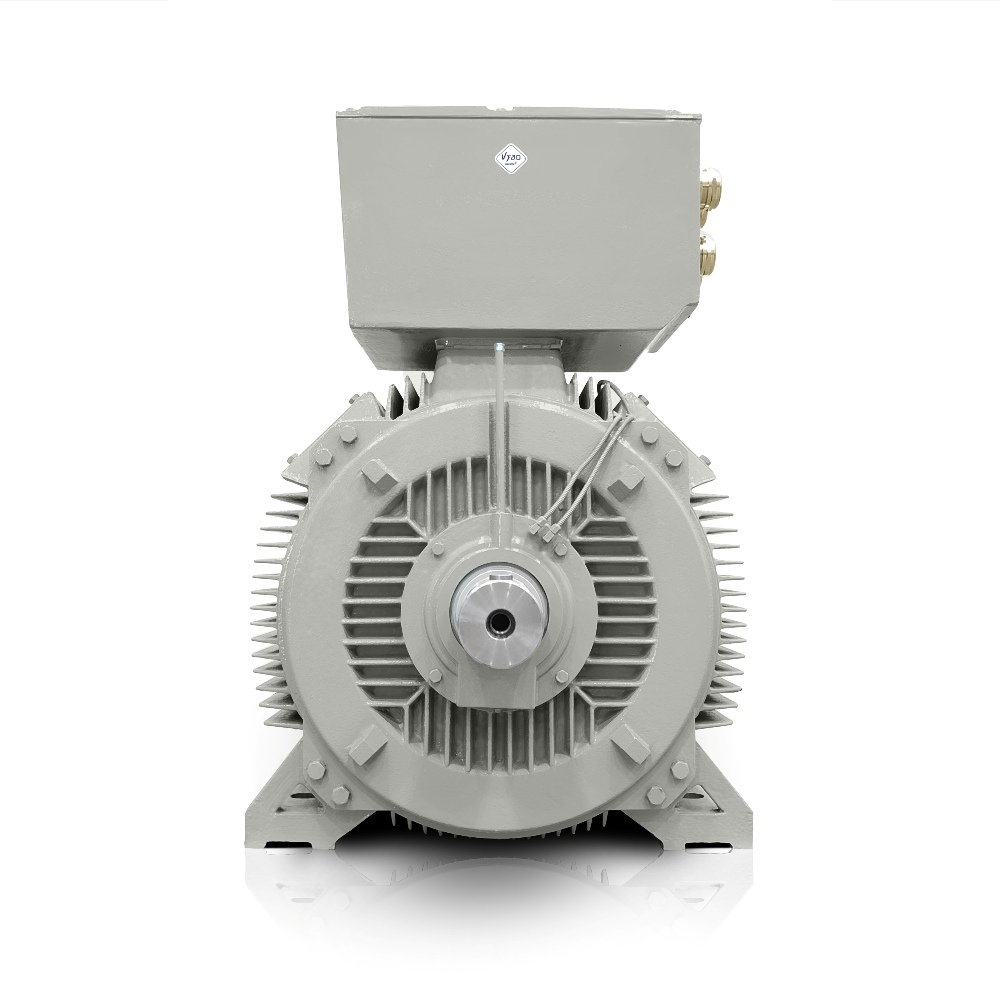

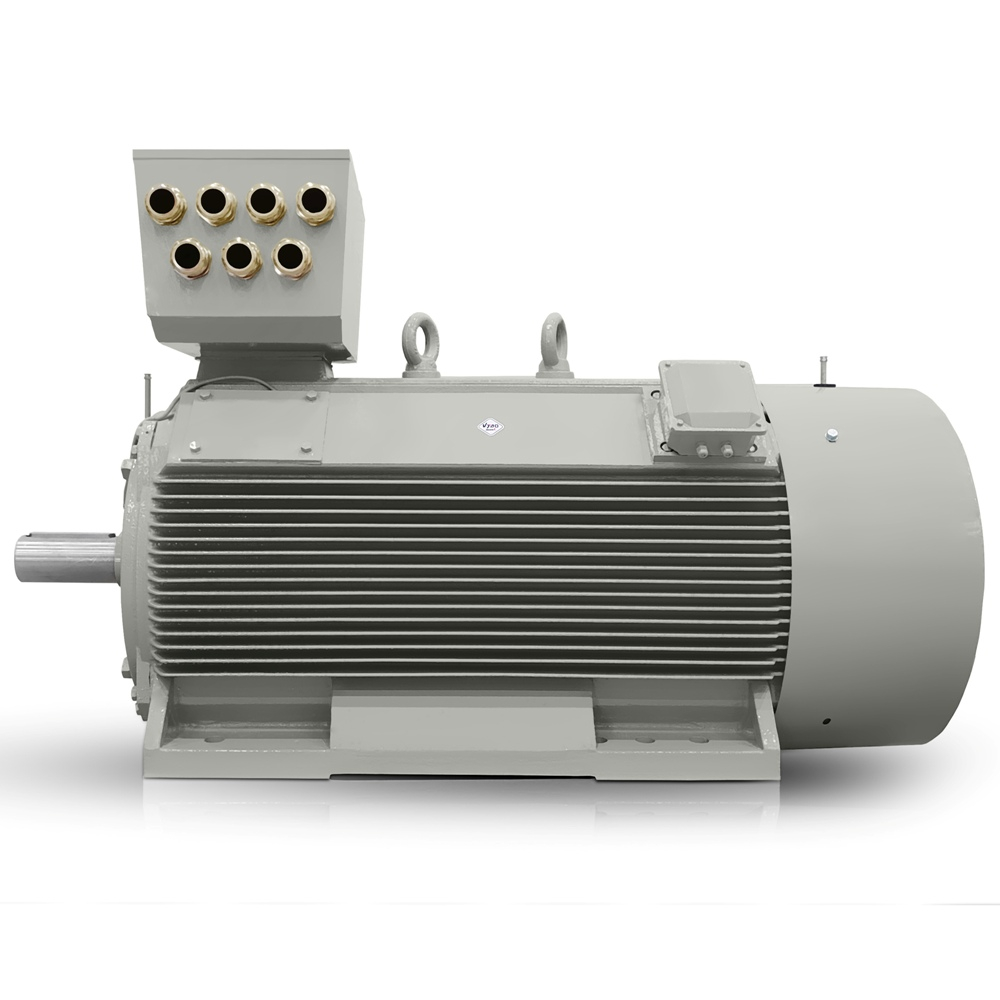

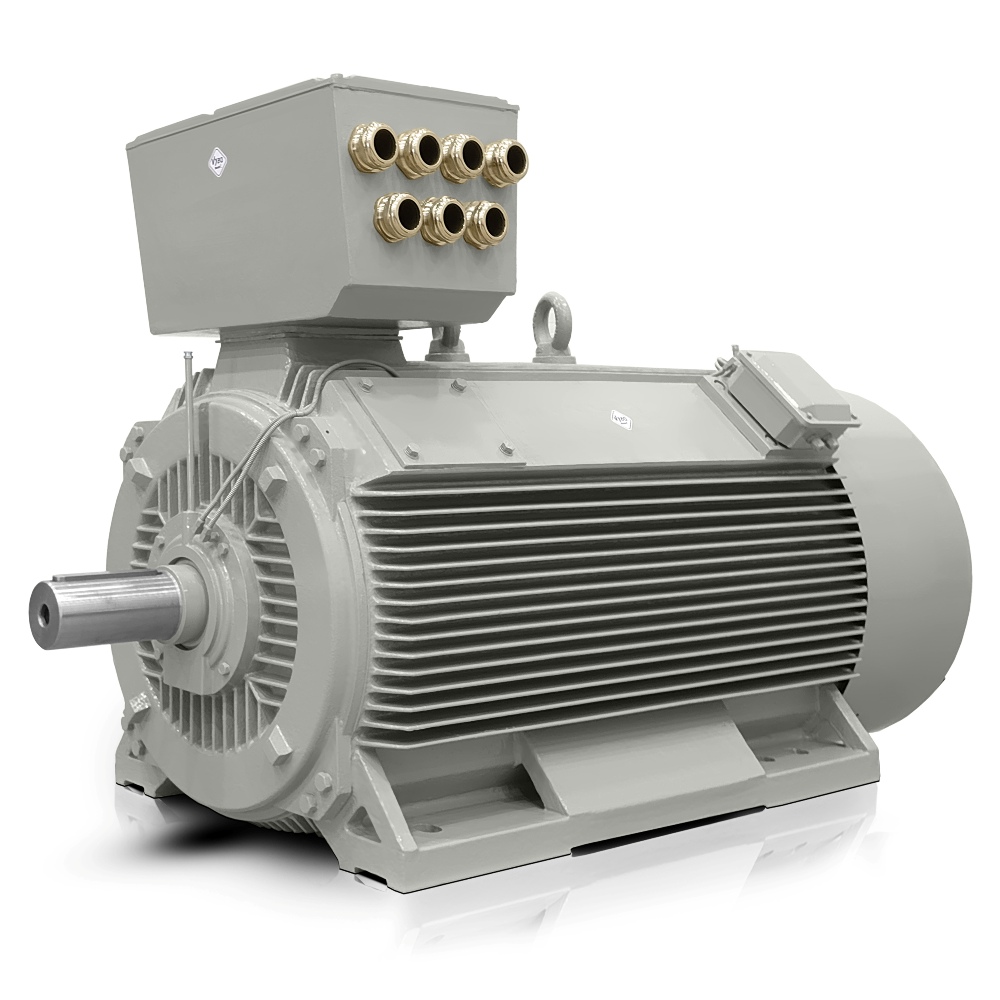

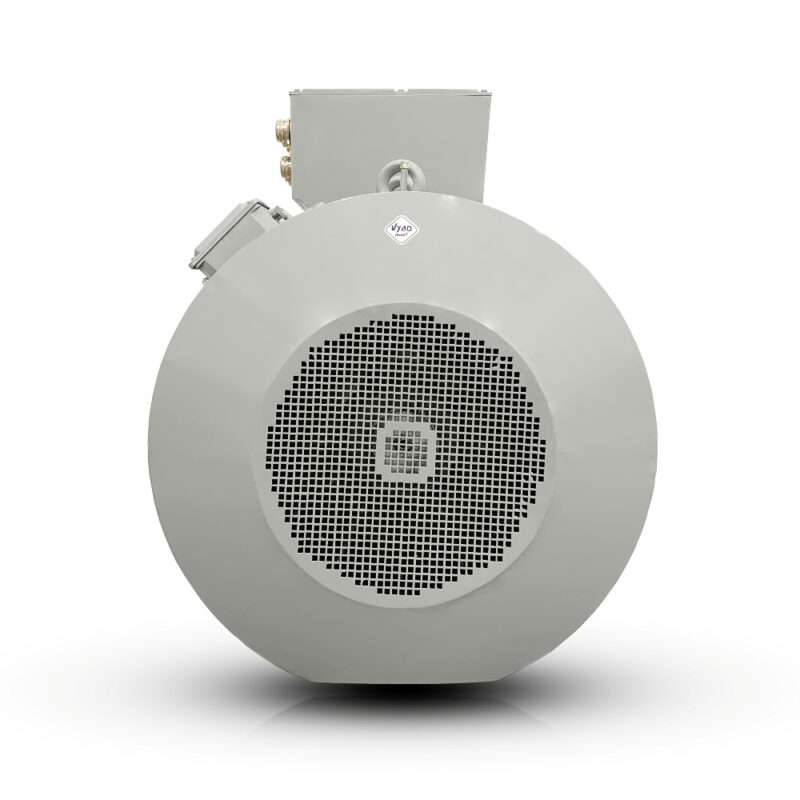

Silnik elektryczny 630 kW, 742 obr./min, 400/690 V, H17RL 450X3-8

Silnik elektryczny 700 obr./min do napędu dużych systemów produkcyjnych

Na wymagających liniach produkcyjnych, w stacjach pomp i jednostkach procesowych najważniejsze jest to, jak silnik przekazuje moc do pracy bez zbędnych przestojów. H17RL 450X3-8 firmy VYBO Electric zaprojektowano właśnie do takich zastosowań, w których od silnika elektrycznego 700 obr./min oczekuje się dużej gęstości mocy, płynnego rozruchu i stabilnej pracy podczas długich cykli roboczych.

W tym rozwiązaniu ważną rolę odgrywają również charakterystyki napędu. Jako asynchroniczny silnik elektryczny dobrze sprawdza się w zespołach wymagających solidnej pracy, prostej integracji z istniejącą technologią i niezawodnej reakcji na obciążenie bez skomplikowanej interwencji serwisowej.

Kompaktowa moc w przemysłowej wielkości mechanicznej

Główną zaletą jest kompaktowa moc, która pozwala zmieścić dużą moc w konstrukcji pozostającej praktyczną nawet przy ograniczonej przestrzeni montażowej. Wielkość mechaniczna 450 mm daje producentom systemów technologicznych możliwość projektowania maszyn o mniejszej powierzchni zabudowy bez ograniczania zdolności do przenoszenia obciążenia roboczego.

Właśnie dlatego ten silnik elektryczny nadaje się do zespołów, w których liczy się każdy centymetr ramy, a jednocześnie trzeba przekazać do pracy 630 kW. Prędkość znamionowa 742 obr./min wspiera zastosowania wymagające niskiej prędkości, stabilnego momentu obrotowego i precyzyjnej pracy pod obciążeniem.

Gęstość mocy ułatwiająca projektowanie technologii

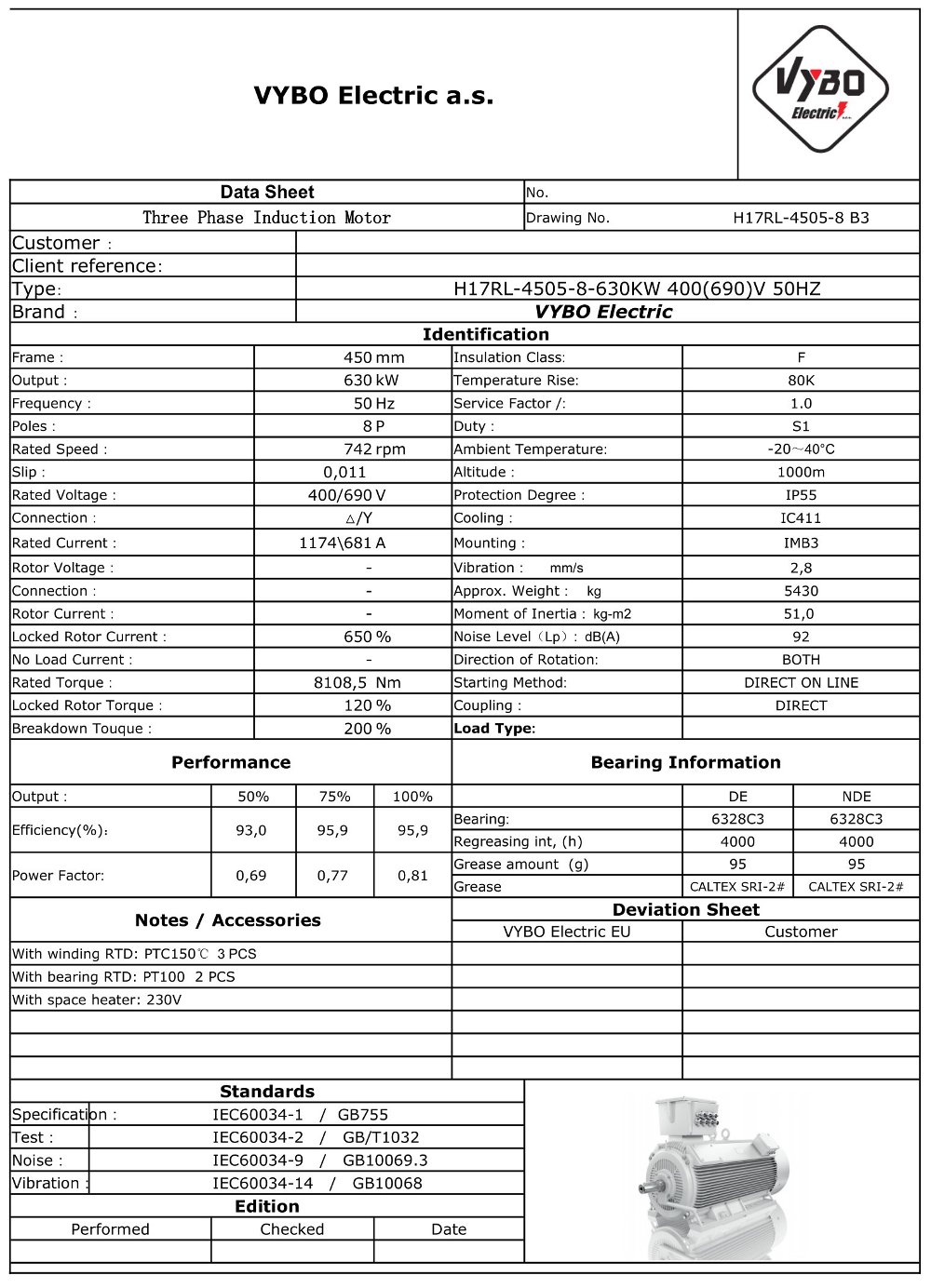

W projektach OEM liczy się nie tylko sama moc, lecz także zachowanie silnika w kompletnym układzie napędowym. Moment znamionowy 8108 Nm i stosunek momentu rozruchowego 120 % zapewniają rezerwę podczas uruchamiania przenośników, mieszalników lub zespołów sprężarkowych. Z perspektywy techniki napędowej ważne jest również to, że sprawność 95,8 % pomaga ograniczyć straty cieplne podczas dłuższej pracy.

Współczynnik mocy 0,81 wspiera odpowiednie projektowanie zasilania w sieciach przemysłowych i ułatwia koordynację z przemiennikami, rozdzielnicami i układami rozruchowymi. W praktyce szczególnie cenią to operatorzy dużych fabryk, którzy potrzebują przewidywalnego zachowania napędu podczas powtarzających się rozruchów i długich okresów pracy.

Solidna konstrukcja żeliwna dla długiej żywotności

Solidna konstrukcja żeliwna zapewnia dużą odporność mechaniczną i stabilność podczas montażu na dużych ramach technologicznych. W środowisku występowania drgań, pyłu i zmian temperatury taka podstawa jest ważna, ponieważ pomaga utrzymać dokładność montażu i zmniejsza obciążenie podzespołów przez lata eksploatacji.

W połączeniu z klasą izolacji F i przyrostem temperatury B silnik jest przygotowany do obciążenia ciągłego w segmentach, w których od urządzenia oczekuje się długiej żywotności i rozsądnej strategii konserwacji. Dokumentacja i procesy produkcyjne VYBO Electric są prowadzone w systemie odpowiadającym certyfikatom ISO, co jest ważnym faktem dla kupujących i działów technicznych podczas zatwierdzania podzespołów do projektów budowy maszyn.

Łożyska i wirnik zapewniające stabilną pracę pod obciążeniem

Klatka wirnika wykonana z taśmy miedzianej pomaga podczas wymagających rozruchów i powtarzających się obciążeń, w których potrzebna jest solidna rezerwa eksploatacyjna. Łożyska 6328C3 po stronie DE i NDE zapewniają niezawodne osadzenie wału i pomagają silnikowi zachować płynną pracę także pod długotrwałym obciążeniem.

Wybór napięcia dla różnych sieci przemysłowych

Możliwość wyboru napięcia jest szczególnie praktyczna w zakładach korzystających z wielu standardów sieci lub integrujących technologię w projektach eksportowych. Dostępne warianty 440 V, 500 V, 690 V i 720 V ułatwiają wdrożenie w różnych segmentach produkcji bez zbędnych modyfikacji architektury zasilania.

Prąd znamionowy 1176 A przy △ 400V i 681 A przy Y 690V dostarcza inżynierom ważnych danych do projektowania urządzeń ochronnych, rozdzielnicy i tras kablowych. W dużych fabrykach oznacza to dokładniejsze wymiarowanie i lepszą koordynację z innymi częściami układu napędowego.

Parametry rozruchu dla ciężkich rozruchów

W maszynach o dużej bezwładności decydujące znaczenie ma zachowanie podczas uruchamiania. Stosunek prądu rozruchowego 650 % wraz z zewnętrzną bezwładnością rozruchową 827,000 kg·m² i momentem bezwładności GD² 92,000 kg·m² zapewnia dane, które projektanci mogą wykorzystać do precyzyjnego dopasowania wymagań technologii.

W praktyce jest to szczególnie cenne w zastosowaniach o ciężkim rozruchu, gdzie silnik musi osiągnąć tryb pracy bez nadmiernego obciążania całego układu. Moment maksymalny 200 % zapewnia rezerwę dynamiczną w stanach przejściowych i pomaga w zakładach o zmiennym obciążeniu.

Zastosowania, w których moc przekłada się na niezawodną pracę

H17RL Compact PRO nadaje się do następujących zastosowań przemysłowych:

• Napęd główny przenośnika taśmowego w cementowni.
• Zespół pompowy do wody procesowej w zakładzie chemicznym.
• Zespół wentylacyjny do dużych ilości powietrza w metalurgii.
• Kruszarka obrotowa w sektorze obróbki kamienia i górnictwa.
• Mieszadło do przetwarzania osadu i zawiesin przemysłowych.
• Zespół sprężarkowy do produkcji sprężonego powietrza w pracy zmianowej.
• Napęd walcowniczy na linii metalurgicznej.
• Wytłaczarka do granulatu z tworzywa sztucznego w produkcji ciągłej.
• Mieszadło w procesie przetwórstwa spożywczego pod obciążeniem ciągłym.
• Silnik napędowy dużej suszarki bębnowej w przetwarzaniu surowców.
• Pompa odśrodkowa do jednostki energetycznej i mediów technicznych.
• Napęd technologiczny jednostki nawijania papieru.

Jeżeli potrzebujesz silnika do dużego systemu technologicznego, skontaktuj się z nami, a przygotujemy rozwiązanie dla Twojego zakładu.
