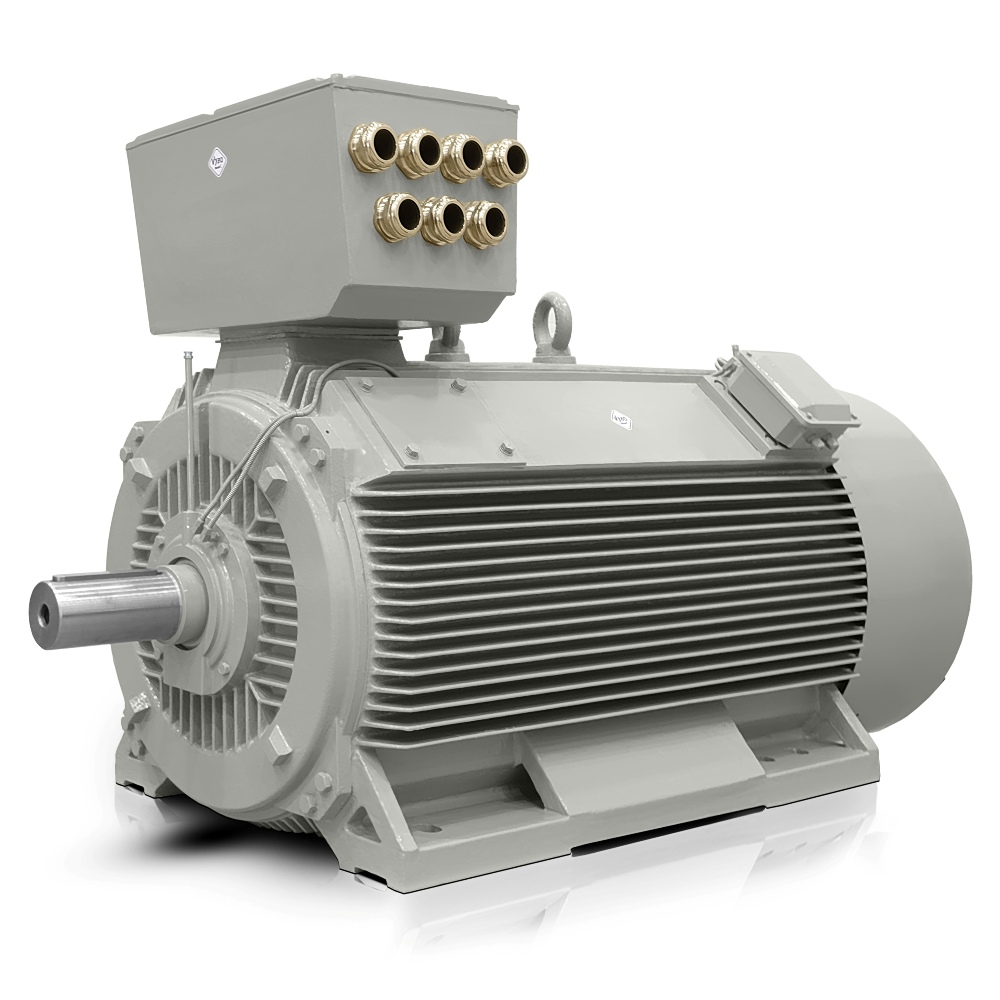

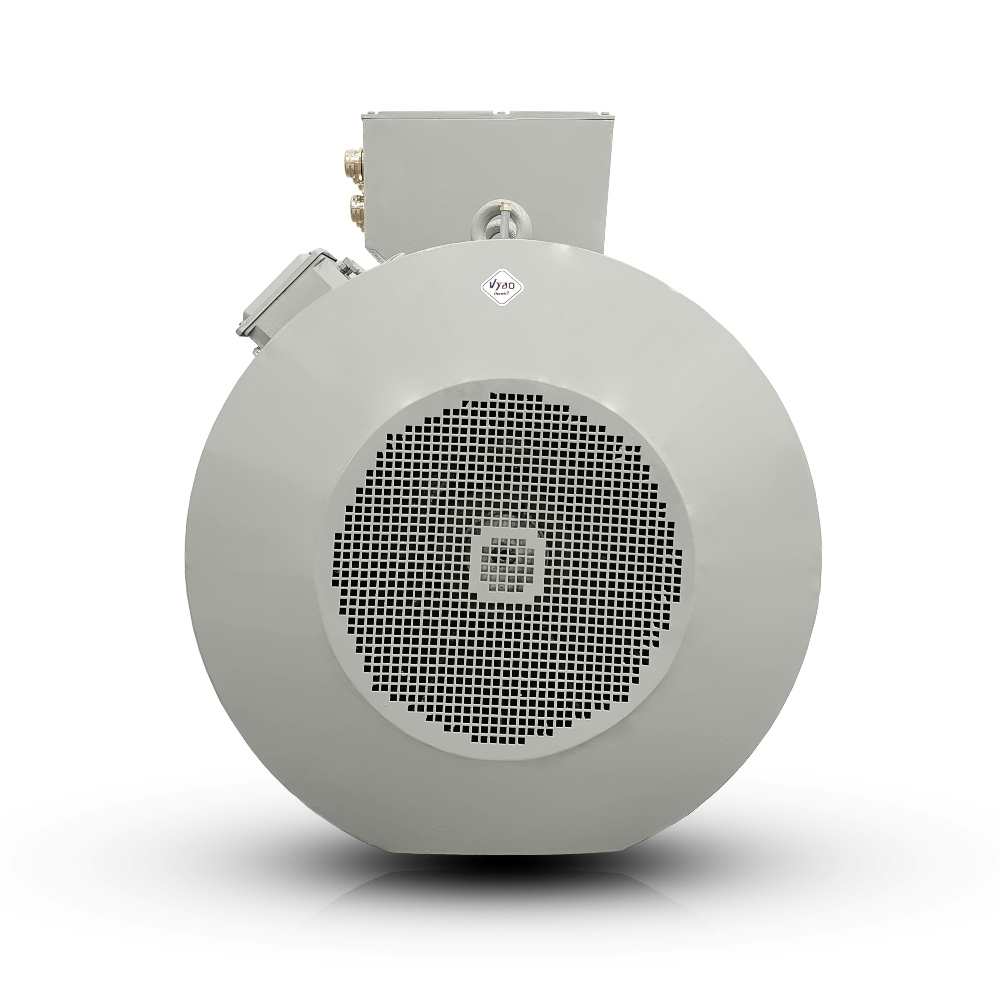

H17RL 450X1-6 do energooszczędnych napędów przemysłowych

Silnik H17RL 450X1-6 zaprojektowano do zakładów, w których decydujące są efektywność energetyczna, stabilny rozruch oraz długotrwała niezawodność przy dużym obciążeniu. Ten silnik elektryczny 900 obr./min należy do portfolio VYBO Electric i w praktyce nadaje się dla operatorów hal produkcyjnych oraz producentów OEM dużych systemów technologicznych, którzy potrzebują precyzyjnie dobranego napędu do pracy ciągłej.

Silnik elektryczny 900 obr./min do płynnej pracy systemów produkcyjnych

Prędkość znamionowa 990 obr./min zapewnia zrównoważoną pracę w zastosowaniach, w których ważne jest połączenie mocnego zazębienia i stabilnego biegu. Silnik elektryczny niskiego napięcia w tej wersji jest przeznaczony do zasilania 400/690 V i może być zintegrowany z układami rozruchu bezpośredniego lub sterowanego przyspieszania zgodnie z wymaganiami technologii.

• Moc 630 kW wspiera urządzenia pracujące przy obciążeniu ciągłym.
• Moment znamionowy 6077 Nm zapewnia rezerwę przy szczytach roboczych.
• Stosunek momentu rozruchowego 110 % pomaga przy uruchamianiu obciążonych zespołów.
• Stosunek momentu krytycznego 200 % zwiększa stabilność podczas krótkotrwałych wahań obciążenia.

W praktyce jest to silnik elektryczny, który dobrze sprawdza się na nieprzerwanych liniach technologicznych i w napędach wymagających kontrolowanego przekazywania energii do układu mechanicznego.

Solidna konstrukcja żeliwna do ciężkiej pracy przemysłowej

Solidna konstrukcja żeliwna pomaga zachować stabilność wymiarową, ogranicza wpływ drgań i poprawia odporność na długotrwałe obciążenia mechaniczne. Rozwiązanie to jest szczególnie ważne tam, gdzie silnik współpracuje z przekładniami, pompami lub specjalnymi technologiami o wysokich wymaganiach dotyczących dokładności montażu.

• Masa 4800 kg przyczynia się do stabilności przy montażu stacjonarnym.
• Klasa izolacji F wspiera bezpieczną pracę przy większym obciążeniu cieplnym.
• Klasa przyrostu temperatury B pomaga utrzymać korzystny reżim temperaturowy uzwojenia.
• Klatka wirnika wykonana z prętów miedzianych jest przeznaczona do wymagających cykli rozruchowych i roboczych.

W zakładach z długimi okresami międzyserwisowymi ważna jest również część łożyskowa, dlatego VYBO Electric stosuje łożysko DE 6328C3 i łożysko NDE 6328C3, aby zapewnić równomierne mechaniczne podparcie wirnika.

Kompaktowa moc w wielkości mechanicznej 450 mm do rozwiązań OEM

Kompaktowa moc ma w tej konstrukcji szczególne znaczenie dla projektów OEM, w których wysoką wydajność trzeba połączyć z ograniczoną przestrzenią montażową. Wielkość mechaniczna 450 mm umożliwia efektywną integrację napędu z większymi zespołami bez niepotrzebnego zwiększania rozmiarów całej maszyny.

• Wielkość mechaniczna 450 mm ułatwia integrację z jednostkami przemysłowymi.
• Prąd znamionowy △ 400V 1104 A wspiera dobór zasilania.
• Prąd znamionowy Y 690V 640 A umożliwia różne sposoby połączenia.
• Moment bezwładności GD² 64,000 kg·m² pomaga przy projektowaniu trybów rozruchu.

Zewnętrzna bezwładność rozruchowa 620,000 kg·m² jest ważną wartością dla projektantów zajmujących się uruchamianiem dużych jednostek, systemów transportowych lub zespołów technologicznych o dużej bezwładności.

Wybór klasy sprawności podczas planowania zużycia

W długotrwałej eksploatacji możliwość wyboru klasy sprawności jest dodatkową zaletą, ponieważ pozwala dopasować silnik do konkretnego profilu obciążenia i celów technologii. Elastyczność ta jest przydatna zarówno przy projektowaniu nowych linii produkcyjnych, jak i przy modernizacji starszych napędów, gdzie zwrot z inwestycji ocenia się poprzez koszty eksploatacyjne.

• Sprawność 96,1 % wspiera bardziej ekonomiczną pracę przy normalnym obciążeniu.
• Współczynnik mocy 0,86 pomaga w projektowaniu części zasilającej i kompensacyjnej systemu.
• Dostępność wielu klas pozwala włączyć silnik do koncepcji energetycznych przedsiębiorstwa.

W portfolio VYBO Electric ten silnik elektryczny niskiego napięcia jest stosowany na liniach produkcji cementu, liniach walcowniczych, w centrach mieszania, liniach kruszenia, przenośnikach rudy, młynach pionowych, młynach kulowych, wentylatorach kotłowni, stacjach sprężarek, przepompowniach wody, pompach odwadniających, liniach wytłaczania, bębnach maszyn papierniczych, rozdrabniaczach zrębków drzewnych i napędach młynów paszowych. Zastosowania te wymagają precyzyjnie dopasowanych charakterystyk momentu, niezawodnych łożysk oraz konstrukcji zdolnej wytrzymać długie okresy pracy bez zbędnych przestojów.

Tysiące zadowolonych klientów VYBO Electric potwierdzają, że tak zwymiarowany silnik może długotrwale pracować w wymagających warunkach eksploatacyjnych. Zamów H17RL 450X1-6 odpowiednio wcześnie, ponieważ dostępność i szybkość dostawy są decydujące w projektach dużej mocy z ustalonymi terminami montażu.
