Silnik elektryczny 560 kW, 742 obr./min, 400/690 V, H17RL 450X2-8

Konstrukcję H17RL 450X2-8 opracowano pod kątem efektywności energetycznej w zakładach, w których od silnika elektrycznego 700 obr./min oczekuje się stabilnej wydajności pod obciążeniem ciągłym. W segmencie dużych napędów ten niskonapięciowy silnik elektryczny 560 kW pomaga utrzymać linię produkcyjną w trybie spełniającym wymagania dotyczące niezawodności i długich okresów międzyobsługowych.

Silnik elektryczny 700 obr./min do stabilnej pracy dużych linii produkcyjnych

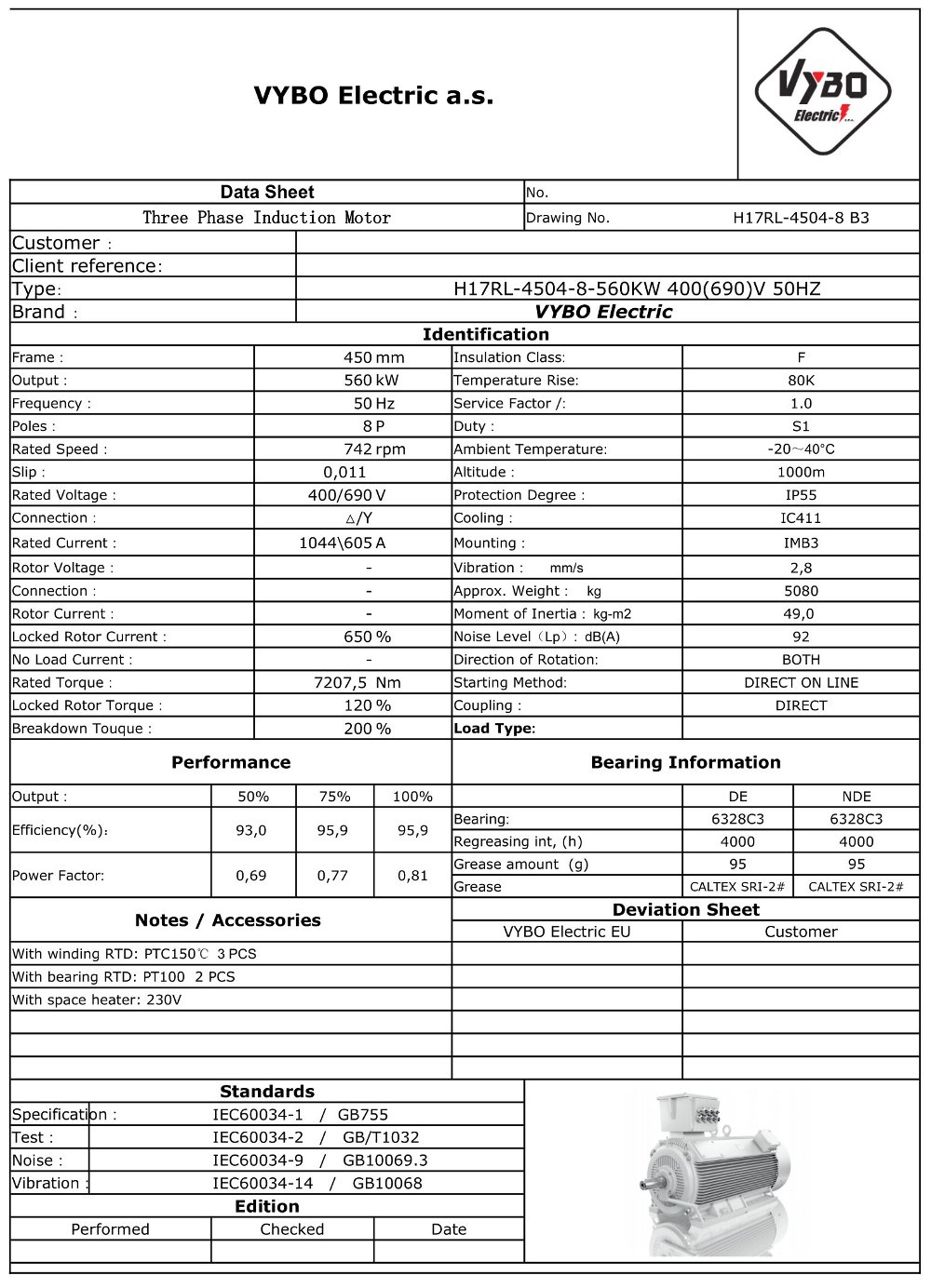

Dzięki prędkości znamionowej 742 obr./min ten silnik elektryczny nadaje się do systemów technologicznych, w których ważne jest płynne przenoszenie momentu obrotowego. Moment znamionowy 7208 Nm wspiera rozruch nawet pod obciążeniami typowymi dla metalurgii, cementowni i dużych stacji pomp. Operatorzy cenią również prąd znamionowy 1045 A przy △ 400V oraz 606 A przy Y 690V, ponieważ ułatwia on projektowanie sekcji zasilania i ochrony rozdzielnicy.

• Solidna konstrukcja żeliwna pomaga tłumić drgania podczas długotrwałej pracy.
• Wybór klasy sprawności ułatwia dostosowanie silnika do strategii energetycznej zakładu.
• Kompaktowa moc zapewnia wysoką wydajność w obrębie 450 mm bez zbędnego zwiększania przestrzeni montażowej.

Solidna konstrukcja żeliwna do wymagającej pracy przemysłowej

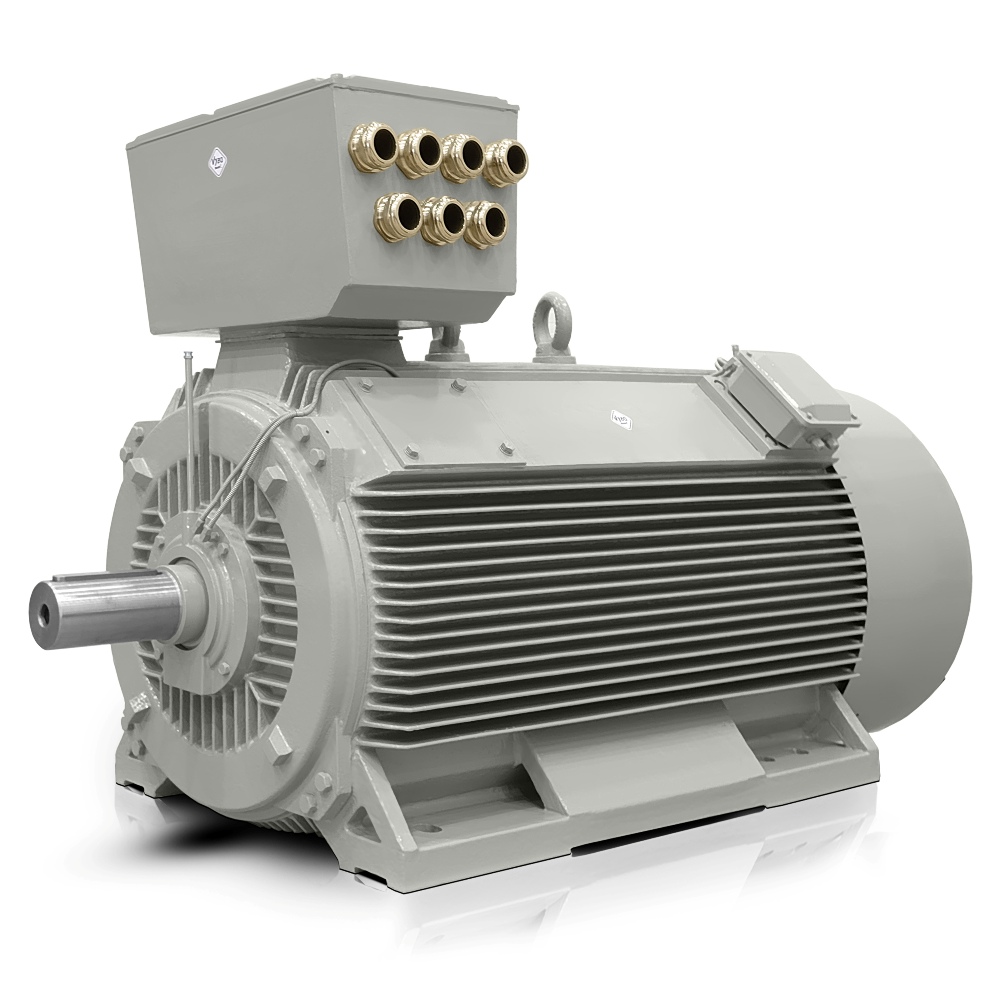

Żeliwna rama zapewnia odporność mechaniczną ważną podczas pracy ciągłej w środowisku zapylonym, wymagającym cieplnie lub narażonym na drgania. Klasa izolacji F wraz z przyrostem temperatury B zapewniają rezerwę w zastosowaniach, w których niskonapięciowy silnik elektryczny jest poddawany długim cyklom pracy i częstym przełączeniom. Klatka wirnika wykonana z taśmy miedzianej wspiera dynamiczne zachowanie podczas rozruchu i powtarzających się zmian obciążenia.

Kompaktowa moc w wielkości mechanicznej 450 mm

Wielkość mechaniczna 450 mm umożliwia montaż silnika w zespołach technologicznych, w których liczy się każdy centymetr przestrzeni instalacyjnej. Połączenie mocy 560 kW i masy 5080 kg odpowiada klasie napędu przeznaczonej do pracy w jednej jednostce technicznej wraz z przekładniami, wirówkami, wentylatorami lub mieszalnikami. Takie rozwiązanie jest szczególnie naturalne dla producentów OEM dużych systemów technologicznych, którzy wymagają spójnych wymiarów przy zachowaniu rezerwy eksploatacyjnej.

Wybór klasy sprawności do planowania kosztów

W projektach, w których monitoruje się bilans energetyczny całej linii, ważna jest możliwość wyboru odpowiedniej klasy sprawności zgodnie z celem inwestora. H17RL Compact PRO jest zatem stosowany w zespołach, w których porównuje się profil pracy, obciążenie i wymagany zwrot z inwestycji. Sprawność 95,8 % i współczynnik mocy 0,81 wspierają przewidywalną pracę podczas dłuższych cykli produkcyjnych.

Dostępne elementy monitorujące pomagają również w konserwacji, ułatwiając nadzór nad stanem cieplnym zarówno uzwojenia, jak i łożysk. Dostępne są 6 x PT100 w uzwojeniu, 1 x PT100 w łożysku NDE, 1 x PT100 w łożysku DE, grzałka antykondensacyjna i 3 x termistory PTC, co jest praktyczne podczas przestojów, rozruchów zimowych i pracy w środowisku o podwyższonej wilgotności. Łożyska 6328C3 po stronie DE i NDE dodatkowo wspierają precyzyjne prowadzenie wirnika pod dużym obciążeniem.

Parametry rozruchu dla technologii o dużej bezwładności

W zastosowaniach przemysłowych o dużej bezwładności wykorzystuje się moment rozruchowy 120 % i moment maksymalny 200 %, ponieważ wartości te pomagają przeprowadzić uruchomienie bez zbędnego obciążania układu napędowego. Prąd rozruchowy 650 % wymaga starannie zaprojektowanego zasilania, lecz w ciężkich procesach jest to powszechny parametr konstrukcyjny uwzględniany przez producentów OEM już na etapie projektu. Zewnętrzna bezwładność rozruchowa 735,000 kg·m² i moment bezwładności GD² 84,000 kg·m² są korzystne w zastosowaniach z masywnymi zespołami wirującymi.

Typowe zastosowania obejmują kruszarki na liniach obróbki kamienia, suszarki bębnowe w przemyśle chemicznym, pompy głębinowe w energetyce, wytłaczarki w przetwórstwie polimerów, wentylatory o dużej wydajności w instalacjach wyciągowych oraz zespoły mieszające w produkcji mieszanek cementowych. W tych zadaniach w pełni widoczna staje się długoterminowa stabilność, którą klienci VYBO Electric potwierdzili tysiącami zamówień i ponawianych dostaw. Ten silnik elektryczny jest gotowy do wdrożenia w zakładach, gdzie wymagana jest nie tylko moc, lecz także precyzyjne dopasowanie do całego systemu technologicznego.

Zamów rozwiązanie do swojej linii produkcyjnej już dziś, aby skrócić czas integracji i rozpocząć planowanie uruchomienia bez zbędnych opóźnień.
