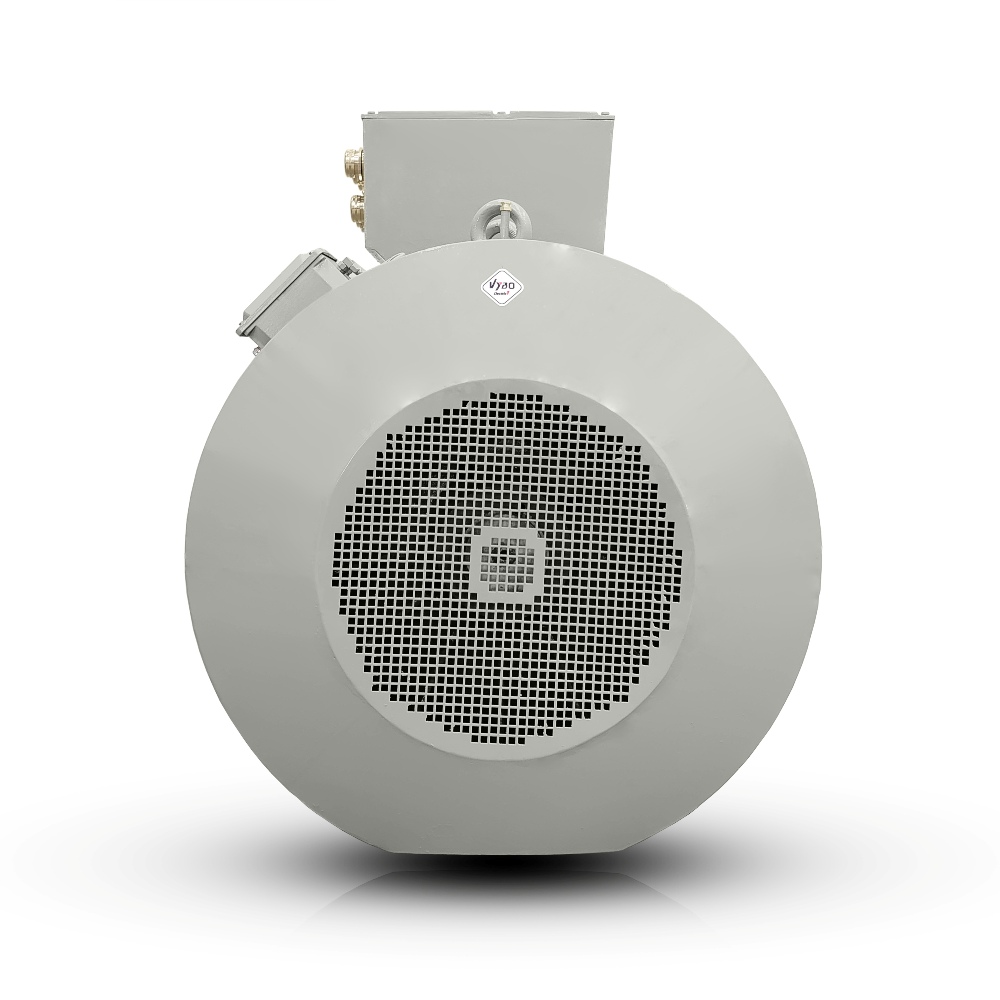

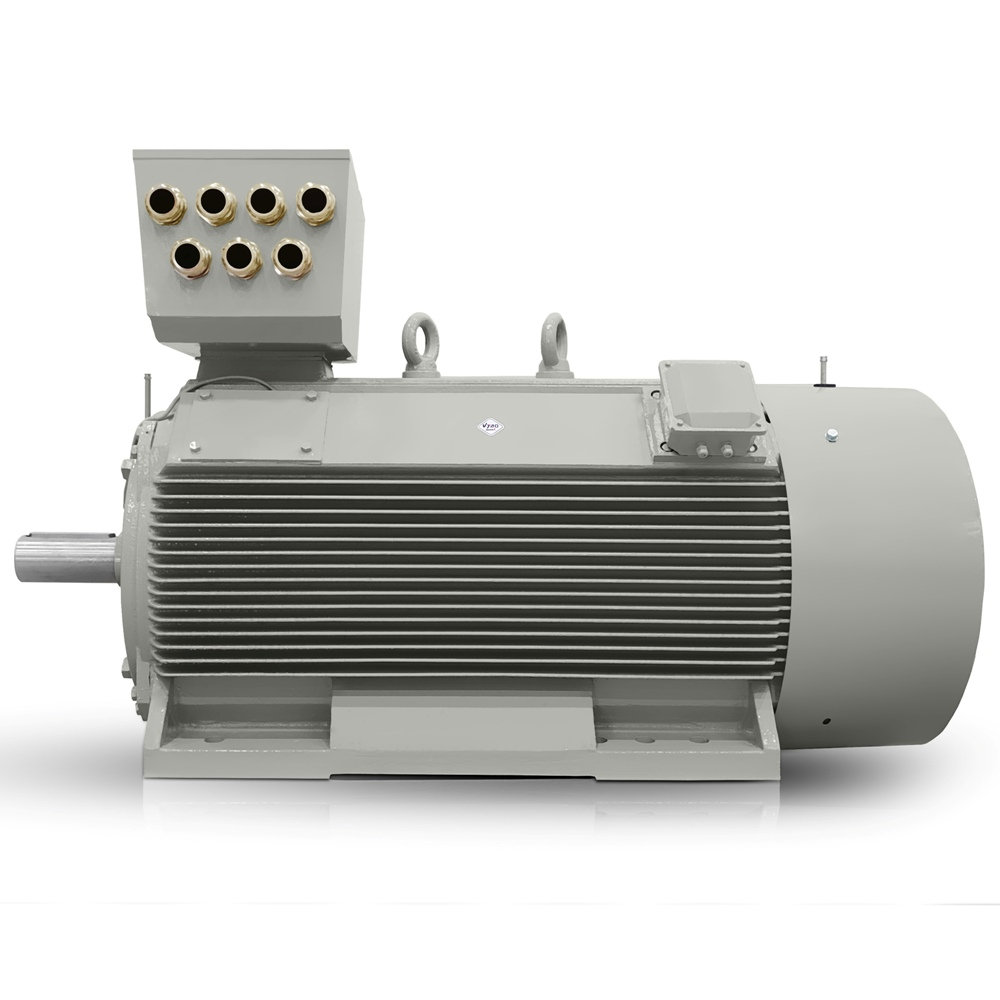

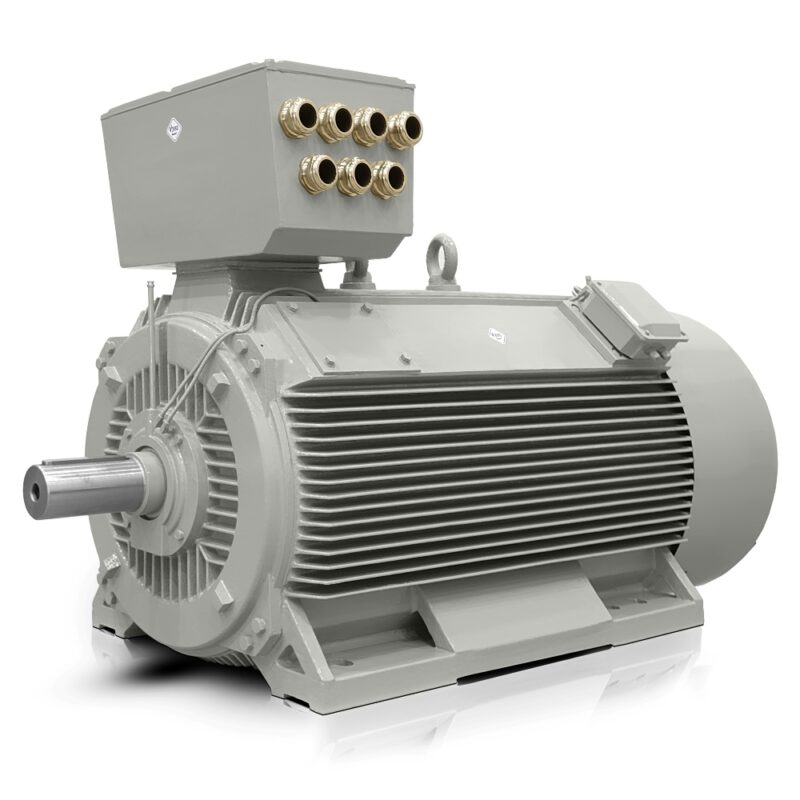

Silnik elektryczny 560 kW, 990 obr./min, 400/690 V, H17RL 400X3-6

Na ciężkich liniach produkcyjnych, w przepompowniach i systemach procesowych stabilność napędu zależy nie tylko od mocy, lecz także od zapotrzebowania na przestrzeń. H17RL 400X3-6 firmy VYBO Electric zaprojektowano właśnie do takich zastosowań, w których kompaktowa moc ma ułatwiać integrację, a jednocześnie pozostawiać rezerwę dla wymagających obciążeń. W praktyce jest to silnik elektryczny 900 obr./min, który zapewnia przekonującą niezawodność eksploatacyjną producentom OEM i operatorom dużych fabryk.

Silnik elektryczny 900 obr./min do płynnej pracy systemów technologicznych

Przy projektowaniu napędów mieszalników, przenośników lub zespołów sprężarkowych oczekuje się, że silnik zachowa stabilną pracę także podczas dynamicznych zmian obciążenia. Ten silnik elektryczny o mocy 560 kW i prędkości znamionowej 990 obr./min stanowi odpowiednią podstawę zastosowań, w których ważne są zrównoważona praca i precyzyjne skoordynowanie z dalszą częścią technologii.

Dzięki parametrom zasilania 400/690 V silnik można zintegrować ze standardowymi systemami przemysłowymi bez zbędnych kompromisów przy projektowaniu rozdzielnicy i obwodu rozruchowego. W zakładach z częstymi rozruchami ważny jest również moment 5402 Nm, ponieważ pomaga pokonać moment obciążenia technologii już od początku przyspieszania.

Solidna konstrukcja żeliwna zapewniająca długą żywotność w pracy ciągłej

Solidna konstrukcja żeliwna stanowi podstawę wysokiej odporności mechanicznej tego modelu na drgania, uderzenia i długotrwałe obciążenie. W dużych fabrykach ma to szczególne znaczenie tam, gdzie silnik pracuje ciągle, a każdy nieplanowany przestój zwiększa koszty produkcji.

• Żeliwna obudowa pomaga zachować stabilność przy obciążeniu ciągłym i zmniejsza ryzyko odkształceń w wymagającym środowisku.
• Solidna aluminiowa klatka wirnika wspiera niezawodny rozruch nawet przy większej bezwładności układu napędowego.
• Łożyska DE 6326C3 i NDE 6326C3 przyczyniają się do płynnej pracy i stałej niezawodności eksploatacyjnej.
• Klasa izolacji F wraz z klasą przyrostu temperatury B zapewnia rezerwę do bezpiecznej pracy przemysłowej.

Tak zaprojektowany asynchroniczny silnik elektryczny firmy VYBO Electric poprawia przewidywalność konserwacji i pomaga ograniczać zbędne ingerencje w produkcję.

Wybór klasy sprawności w celu obniżenia kosztów eksploatacji

Podczas długotrwałej pracy technologii różnice w zapotrzebowaniu na energię bardzo szybko znajdują odzwierciedlenie w budżecie. Dlatego ważna jest możliwość wyboru klasy sprawności odpowiednio do konkretnego projektu, niezależnie od tego, czy chodzi o standardową modernizację, czy nowy system zoptymalizowany energetycznie.

Dla integratorów i klientów OEM taka elastyczność jest korzystna podczas projektowania modułów produkcyjnych, w których trzeba skoordynować moc, zużycie i wymagania inwestora. Porównanie rozwiązań pokazuje, że silnik elektryczny z rozsądnie dobraną klasą sprawności może wspierać niższe koszty eksploatacji bez komplikowania samego montażu.

Wartości robocze do wysoko obciążonych zastosowań przemysłowych

Silnik może być stosowany w przepompowniach transferowych, mieszalnikach dla przemysłu chemicznego, kruszarkach, liniach granulacji, wytłaczarkach, dużych wentylatorach, pompach odśrodkowych, przenośnikach taśmowych, liniach walcowniczych, sprężarkach, obrotowych suszarniach bębnowych, młynach, urządzeniach nawijających i centralach wentylacyjnych dla przemysłu ciężkiego. W każdym z tych zastosowań ważne jest, aby silnik wytrzymywał długotrwałe obciążenie bez utraty stabilności.

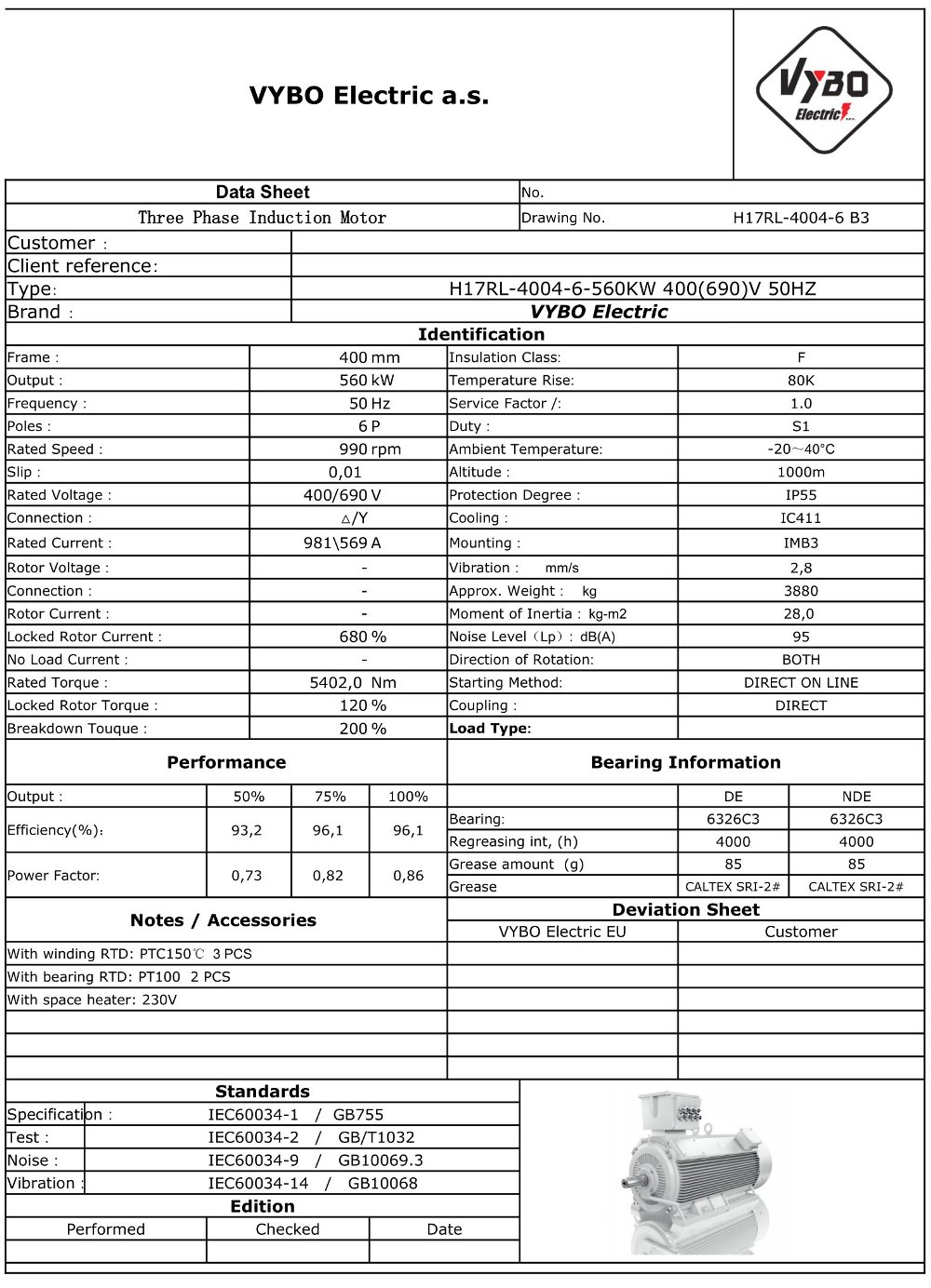

Prąd znamionowy 981 A przy △ 400 V oraz 569 A przy Y 690 V daje projektantom wystarczające dane wejściowe do precyzyjnego zaprojektowania zabezpieczeń i rozruchu. Sprawność 96,1 % i współczynnik mocy 0,86 wspierają ekonomiczną pracę w systemach technologicznych, w których energia wpływa na całkowite koszty produkcji.

Masa i bezwładność napędów projektowanych dla dużych fabryk

W napędach o dużej masie decydujące znaczenie ma również mechaniczne połączenie z fundamentem i dalszą częścią technologii. Masa 3880 kg, zewnętrzna bezwładność rozruchowa 511,000 kg·m² i moment bezwładności GD² 56,800 kg·m² zapewniają projektantom wystarczające dane do prawidłowego zwymiarowania połączeń, mocowania i trybu rozruchu.

Właściwości te szczególnie doceniają operatorzy dużych fabryk, którzy potrzebują niezawodnego napędu z rezerwą mocy na szczyty technologiczne. VYBO Electric od dawna dostarcza rozwiązania tysiącom zadowolonych klientów, co w przemyśle ma znaczenie zwłaszcza tam, gdzie decydujące są dostępność linii produkcyjnej i stabilność wytwarzania.

Rozwiązanie przygotowane dla projektantów i zespołów serwisowych

Model H17RL 400X3-6 nadaje się do nowych projektów oraz do zastępowania starszych jednostek, gdy trzeba utrzymać zakres mocy, a jednocześnie uzyskać lepsze parametry robocze. Zespoły serwisowe doceniają zgodną specyfikację łożysk, natomiast producenci OEM możliwość zintegrowania silnika z własnym zespołem bez długotrwałych modyfikacji.

Planując modernizację lub nową instalację, skorzystaj z oferty VYBO Electric i wybierz napęd łączący kompaktową moc, trwałość mechaniczną oraz możliwość stworzenia rozwiązania świadomego energetycznie.
