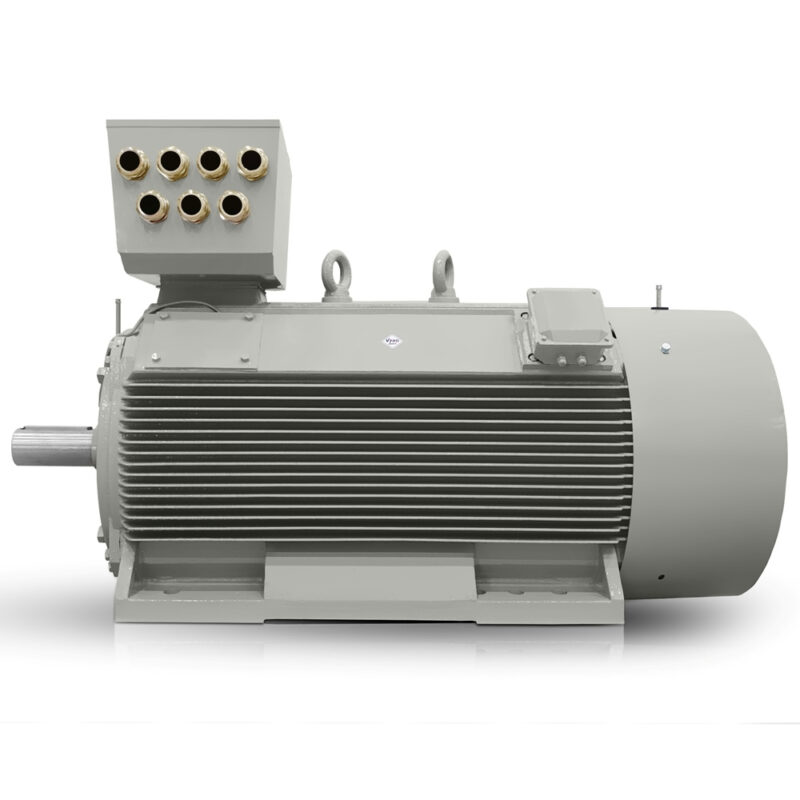

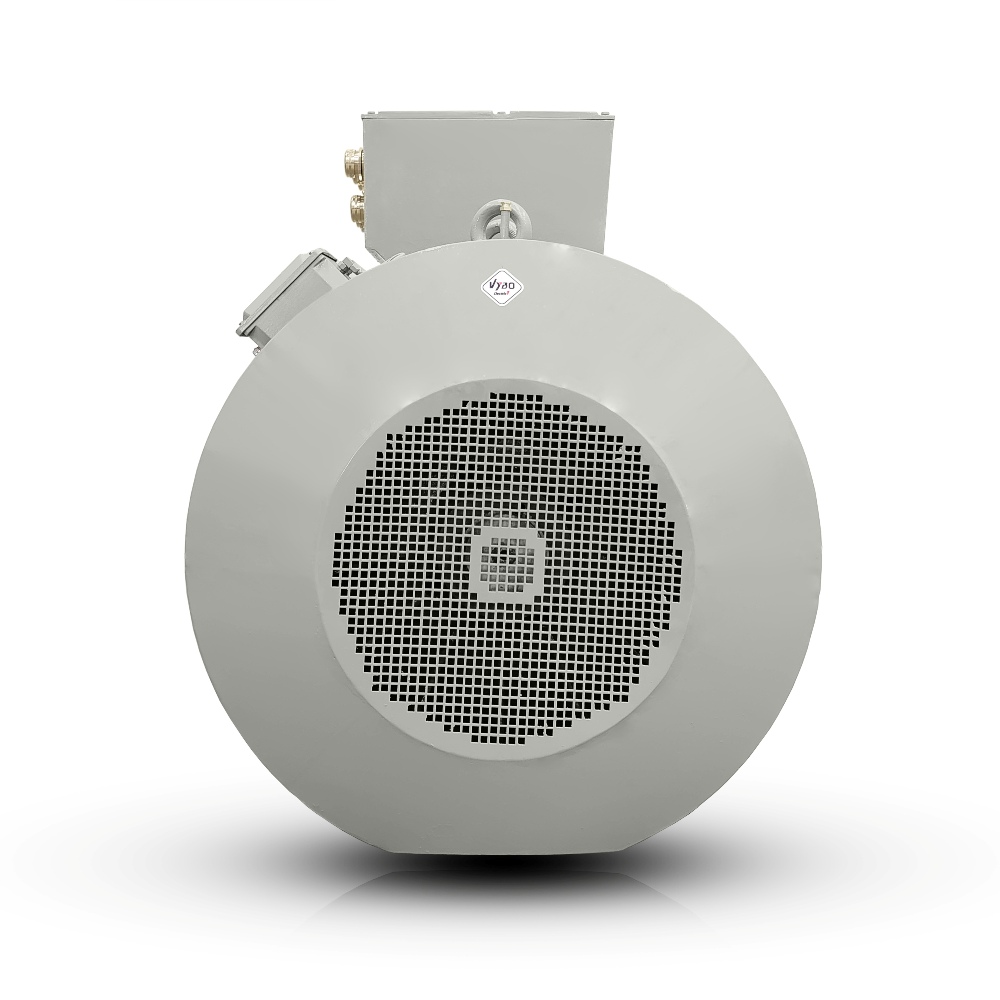

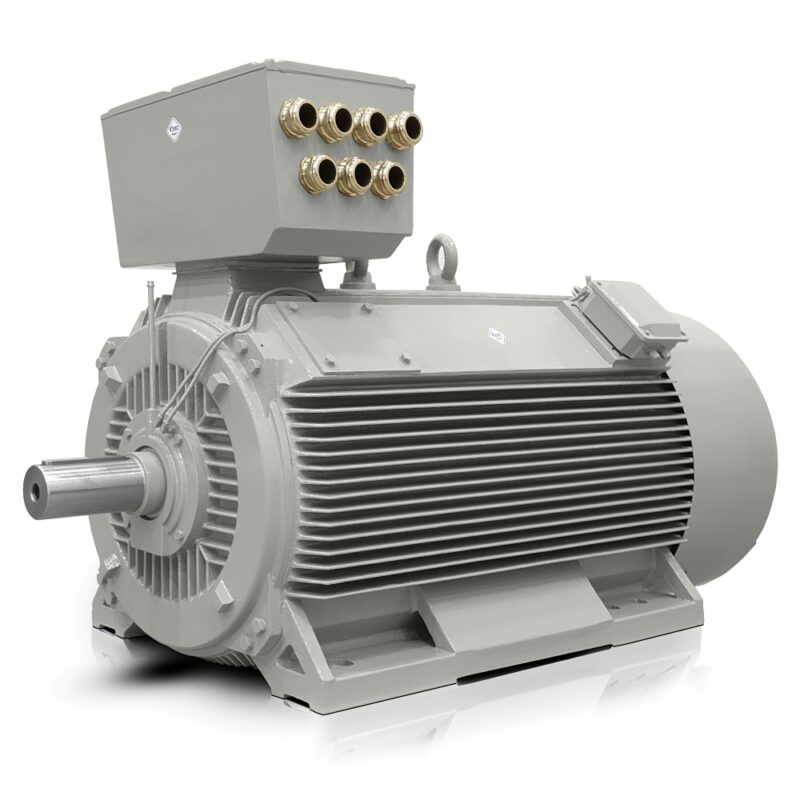

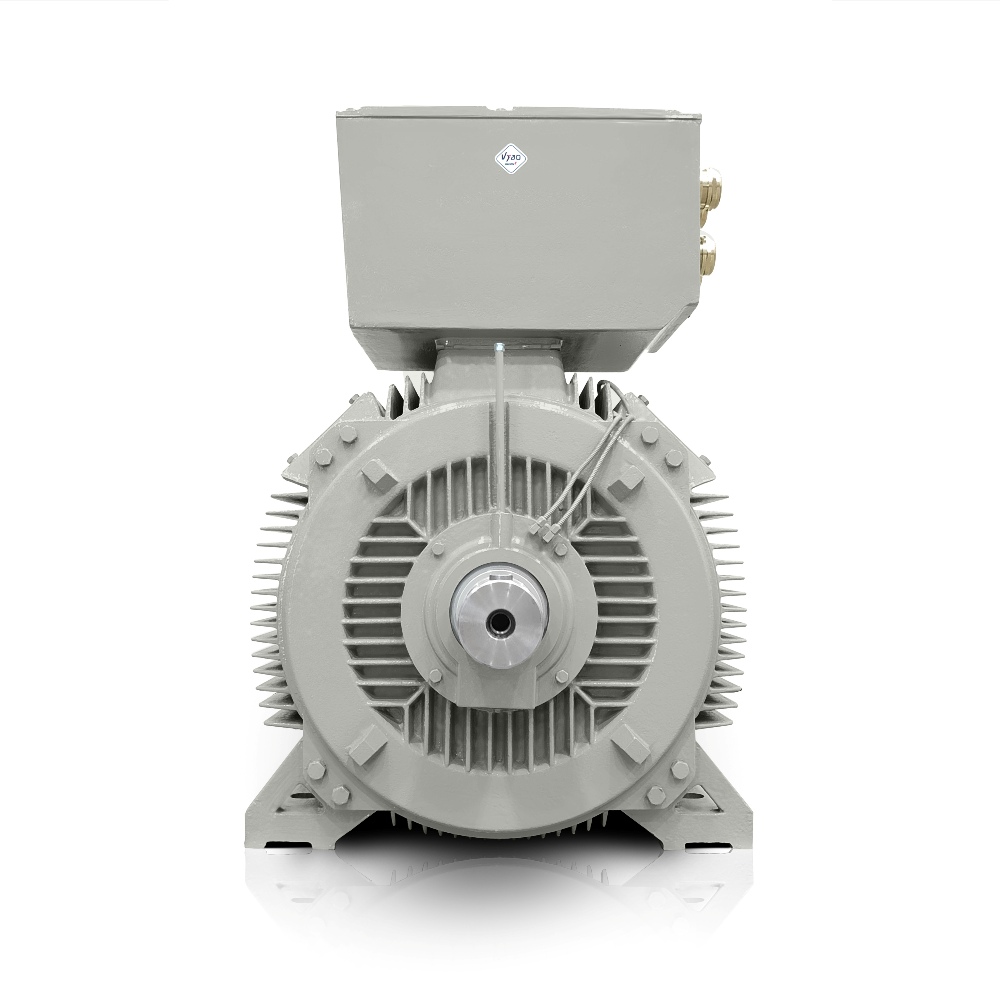

Silnik elektryczny 500 kW, 990 obr./min, 400/690 V, H17RL 400X2-6

Kompaktowa moc do wymagających napędów

H17RL 400X2-6 jest rozwiązaniem o dużej gęstości mocy do zakładów, w których decydujące znaczenie mają przestrzeń, moment obrotowy i stabilne przekazywanie energii. Ten silnik elektryczny 1000 obr./min zaprojektowano do integracji z dużymi systemami technologicznymi, w których oczekuje się precyzyjnego połączenia z przekładniami, układami pompowymi i liniami procesowymi bez zbędnych kompromisów projektowych.

Dzięki mocy 500 kW i wielkości mechanicznej 400 mm ten silnik niskiego napięcia stanowi oszczędne przestrzennie rozwiązanie do zastosowań o wysokim obciążeniu roboczym. W praktyce oznacza to mniejsze zapotrzebowanie na przestrzeń montażową, łatwiejszą integrację z istniejącymi zespołami i lepsze dopasowanie do układu napędowego.

Silnik elektryczny 1000 obr./min do ciągłej pracy przemysłowej

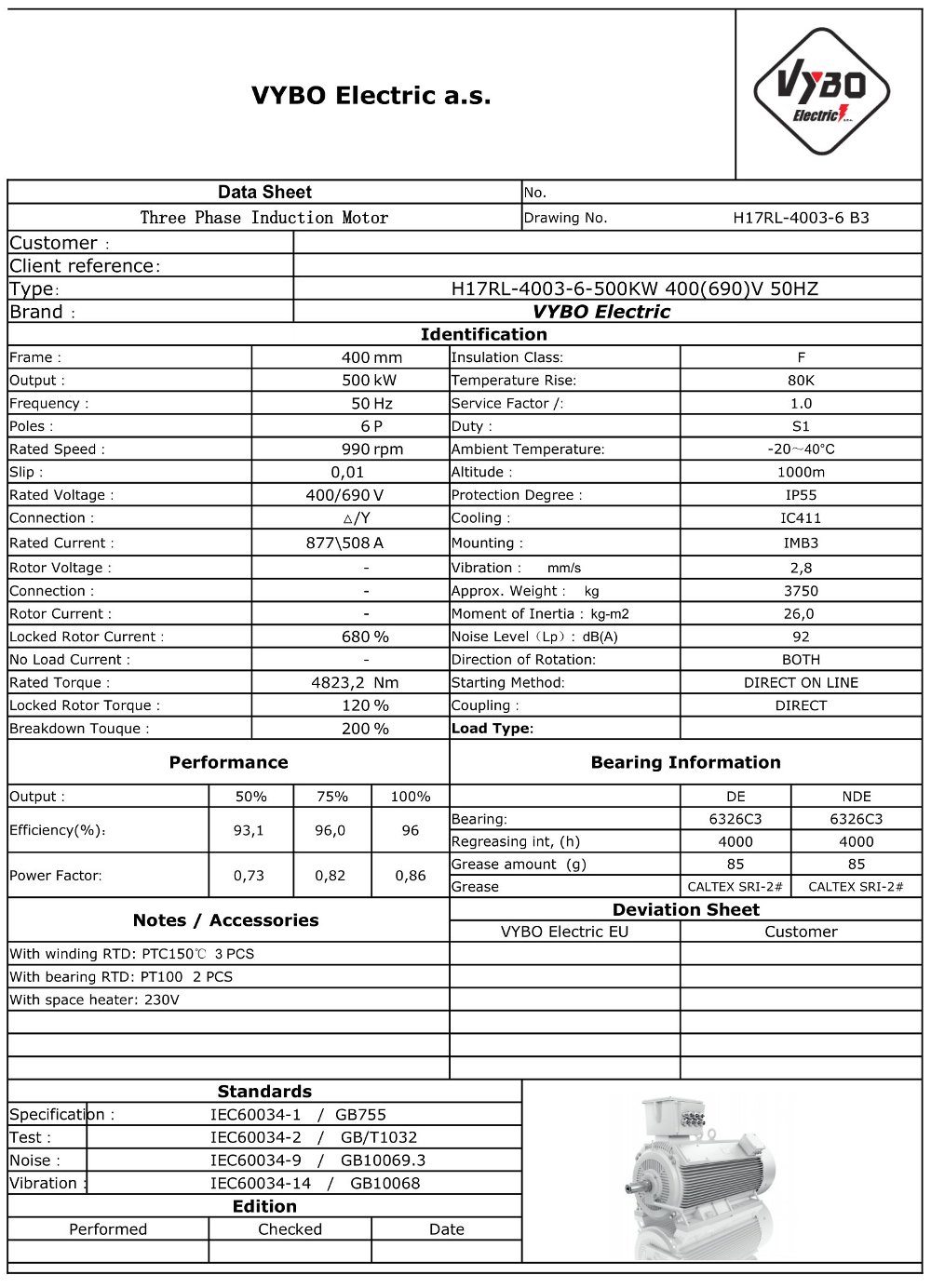

Moment znamionowy 4823 Nm zapewnia płynny rozruch i stabilną pracę nawet w wymagających warunkach rozruchowych. Współczynnik momentu rozruchowego 120 % i współczynnik momentu maksymalnego 200 % dają konstruktorom możliwość stworzenia napędu, który poradzi sobie z dynamicznymi zmianami obciążenia bez nadmiernego obciążania elementów mechanicznych.

Prąd znamionowy 876 A przy △ 400V i 508 A przy Y 690V jest ważny przy doborze rozdzielnic, elementów zabezpieczających i tras kablowych. Współczynnik mocy 0,86 i sprawność 96,1 % pomagają utrzymać rozsądny bilans energetyczny pracy, co wpływa na długoterminowe koszty w trybie ciągłej pracy zmianowej. Klasa izolacji F wraz z klasą przyrostu temperatury B wspiera niezawodną pracę w dłuższych cyklach roboczych.

Solidna konstrukcja żeliwna zapewniająca stabilność i długą żywotność

Żeliwna konstrukcja nadaje silnikowi sztywność potrzebną przy drganiach, obciążeniach udarowych i powtarzających się rozruchach. W ciężkich technologiach cecha ta ma decydujące znaczenie, ponieważ ogranicza ryzyko niepożądanych odkształceń i wspiera precyzyjne ustawienie silnika w zespole. Masa 3750 kg również przyczynia się do ogólnej stabilności w zakładach pracujących z dużą mocą i obciążeniem ciągłym.

Solidna aluminiowa klatka wirnika jest przystosowana do wymagającej pracy w zastosowaniach przemysłowych z częstymi rozruchami i zmianami obciążenia. Łożyska 6326C3 po obu stronach DE i NDE uzupełniają zespół o solidne podparcie odpowiednie do długotrwałej eksploatacji w systemach maszynowych, energetycznych i procesowych.

Zaawansowane smarowanie i gotowość serwisowa

Silnik jest wyposażony w dosmarowywanie łożysk podczas pracy, co znacznie upraszcza planowanie utrzymania ruchu w fabrykach, w których przestoje śledzi się z dokładnością do minuty. W praktyce oznacza to lepszą ciągłość serwisu, mniejsze ryzyko przedwczesnego zużycia i łatwiejszą koordynację utrzymania ruchu z produkcją. Dzięki temu silnik niskiego napięcia nadaje się również do zakładów o wysokim udziale produkcji ciągłej.

Wieloletnie doświadczenie VYBO Electric znajduje odzwierciedlenie w konstrukcji uwzględniającej potrzeby producentów OEM dużych systemów technologicznych oraz operatorów fabryk o wysokim stopniu automatyzacji. Przewidywalne zachowanie napędu w rzeczywistych warunkach pracy jest szczególnie ważne tam, gdzie ocenia się nie tylko moc, ale również cykl serwisowy i kompatybilność z kolejnymi urządzeniami.

Zastosowanie w wysoko obciążonych systemach technologicznych

Ten silnik elektryczny jest stosowany w urządzeniach wymagających połączenia momentu obrotowego, stabilności i długich okresów pracy bez nadmiernych przestojów. Nadaje się do różnych zastosowań przemysłowych wymagających niezawodnego przekazywania mocy do obrotowych węzłów technologicznych.

• Główne młyny na liniach produkcji cementu.
• Pompy szlamowe w przeróbce rud górniczych.
• Sprężarki w zakładach petrochemicznych.
• Kruszarki kruszywa na liniach wydobywczych.
• Zespoły wentylatorowe do technologii spalania.
• Wytłaczarki w przetwórstwie tworzyw sztucznych.
• Napędy mieszalników w reaktorach chemicznych.
• Stojaki walcownicze w produkcji metalurgicznej.
• Napędy systemów przenośnikowych w magazynach o pracy ciągłej.

Dobór do sieci 400/690 V i sterowania przemysłowego

Przy projektowaniu zasilania ważna jest zgodność z parametrami sieci 400/690 V oraz oczekiwanym obciążeniem napędu w danej technologii. Zewnętrzna bezwładność rozruchowa 492,000 kg·m² i moment bezwładności GD² 53,200 kg·m² pomagają konstruktorom dokładniej ocenić rozruch, wybieg i dynamikę kompletnego zespołu.

Jeżeli potrzebujesz napędu do wymagającej integracji przemysłowej, skontaktuj się z nami, a zaproponujemy odpowiednie rozwiązanie techniczne dla Twojego zakładu.
