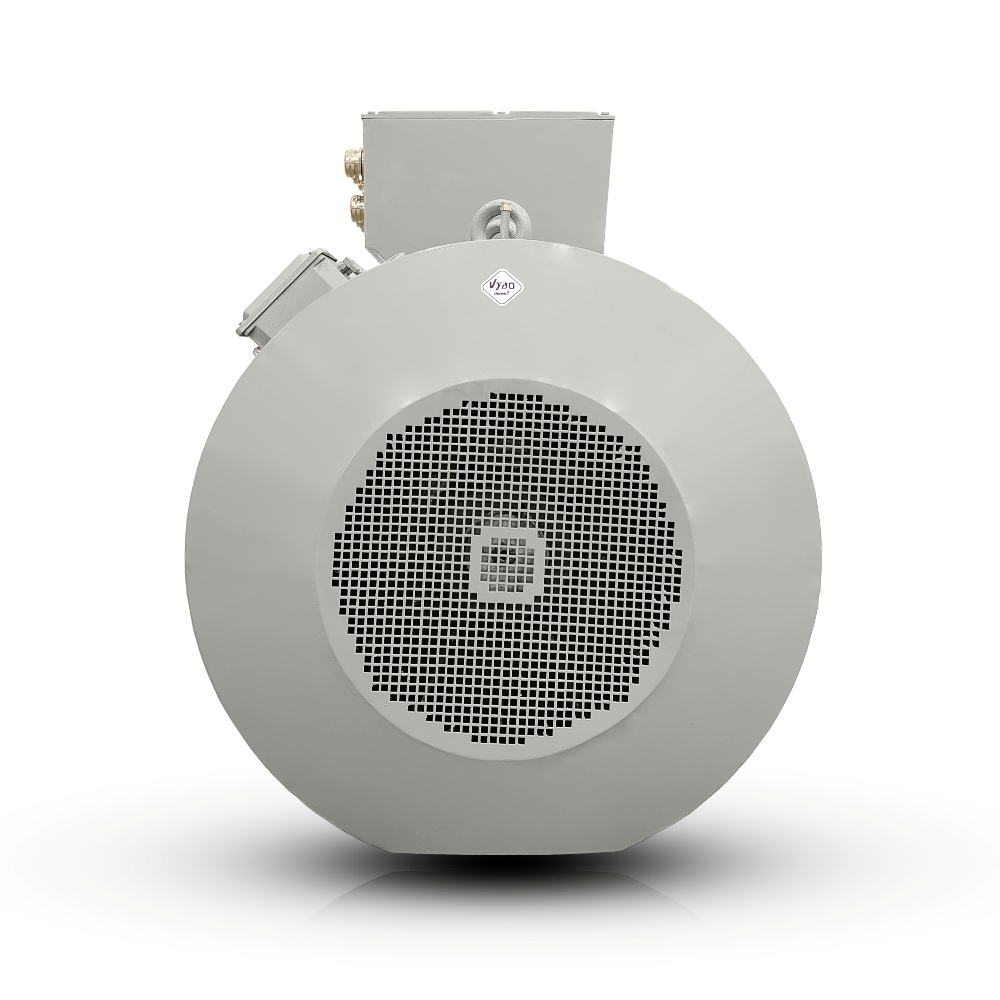

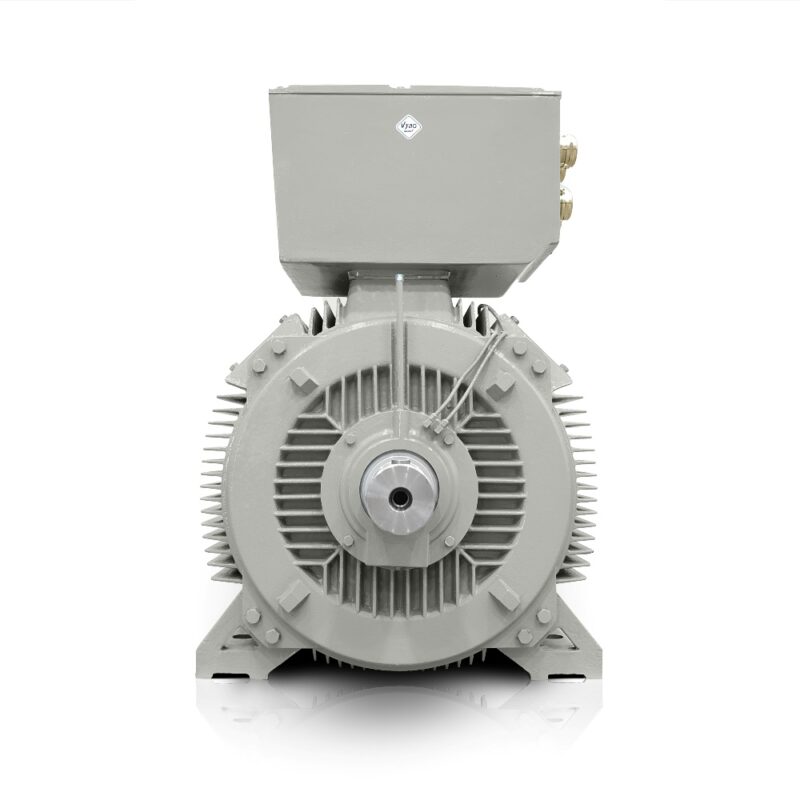

Silnik elektryczny 500 kW, 1485 obr./min, 400/690 V, H17RL 355X3-4

H17RL 355X3-4 zapewnia dużą gęstość mocy dla technologii, w których decydujące są przestrzeń, moment oraz niezawodny rozruch pod długotrwałym obciążeniem. Ten silnik elektryczny 1400 obr./min firmy VYBO Electric został zaprojektowany do wymagających zakładów, w których od maszyny oczekuje się stabilnej pracy, precyzyjnego połączenia z przekładnią i rozsądnej rezerwy na szczyty produkcyjne.

Solidna konstrukcja żeliwna pomaga tłumić drgania i utrzymuje mechaniczną stabilność silnika również podczas pracy ciągłej. Operatorzy dużych fabryk doceniają, że tak zaprojektowany asynchroniczny silnik elektryczny lepiej znosi obciążenia w pompach, sprężarkach i napędach linii przenośnikowych.

Silnik elektryczny 1400 obr./min dla ciągłości produkcji i precyzyjnej integracji z technologią

Znamionowa prędkość 1485 obr./min zapewnia odpowiedni kompromis między prędkością a momentem, co jest ważne w napędach o długich cyklach pracy. Z punktu widzenia integracji jest to asynchroniczny silnik elektryczny z wirnikiem klatkowym, który sprawdza się tam, gdzie producenci OEM potrzebują przewidywalnego zachowania zarówno podczas rozruchu, jak i pod stałym obciążeniem.

W praktyce może być stosowany w liniach mieszających, kruszarkach, granulatorach, wytłaczarkach, przenośnikach taśmowych, młynach walcowych, wentylatorach wyciągowych, dmuchawach, pompach procesowych, wieżach chłodniczych, urządzeniach nawijających, prasach, separatorach, suszarniach, przenośnikach ślimakowych i napędach mieszalników przemysłowych. Takie zastosowania wymagają trójfazowych silników elektrycznych zdolnych do powtarzanych rozruchów bez niepotrzebnych wahań parametrów.

Solidna rama żeliwna zapewniająca trwałość mechaniczną w pracy ciągłej

Główną zaletą tego rozwiązania jest niezawodność mechaniczna. Korpus żeliwny lepiej wytrzymuje naprężenia podczas instalacji, drgania przenoszone z technologii i pracę w rozległym środowisku produkcyjnym, w którym silnik jest narażony na pył, cykle termiczne i długie godziny pracy.

• Stabilne zamocowanie silnika zmniejsza ryzyko niepożądanych rezonansów w całym napędzie.
• Konstrukcja do ciężkiej eksploatacji sprzyja długiej żywotności pod ciągłym obciążeniem.
• Konstrukcja nadaje się do linii produkcyjnych, w których postoje serwisowe są planowane z dużym wyprzedzeniem.

Kompaktowa moc w rozmiarze ramy IEC 355 mm do dużych systemów technologicznych

Podczas projektowania maszyn znaczenie ma również ilość mocy czynnej, którą można zmieścić w przestrzeni montażowej. Silnik zapewnia więc kompaktową moc, która upraszcza integrację z zamkniętymi ramami, maszynami modułowymi i zespołami specjalnymi o ograniczonej przestrzeni montażowej. Dla producentów systemów technologicznych jest to praktyczna zaleta podczas projektowania podstaw, osłon i dostępu serwisowego.

Dzięki temu silnik elektryczny 1400 obr./min nadaje się również tam, gdzie wymagana jest duża gęstość mocy bez niepotrzebnego zwiększania rozmiaru całego napędu. Podejście to doceniają firmy standaryzujące swoje jednostki w wielu zakładach produkcyjnych.

Wybór klasy sprawności zgodnie ze strategią energetyczną zakładu

VYBO Electric oferuje ten asynchroniczny silnik elektryczny w różnych klasach sprawności, aby można go było dopasować do wymagań eksploatacyjnych, planu inwestycyjnego i wymaganego zwrotu. Podczas modernizacji linii produkcyjnych lub opracowywania nowych zespołów OEM jest to szczególnie ważne tam, gdzie zużycie energii monitoruje się przez cały cykl życia urządzenia.

• Niższe zużycie przy normalnym obciążeniu pomaga kontrolować koszty eksploatacji.
• Wybór odpowiedniej sprawności ułatwia standaryzację między różnymi typami maszyn.
• Dział techniczny zyskuje większą elastyczność przy projektowaniu dla zmiennych profili produkcji.

Tysiące zadowolonych klientów VYBO Electric szczególnie ceni ten model za stałe osiągi w rzeczywistych warunkach przemysłowych. Moment znamionowy 3215 Nm, współczynnik mocy 0,87 i sprawność 96,3 % to wartości, które pomagają wymiarować napęd na długie okresy pracy bez konieczności stałych kompromisów projektowych.

Przewidywalna konserwacja jest również ważna dla zespołów instalacyjnych i serwisowych. Łożysko DE 6322C3 i łożysko NDE 6222C3 wspierają stabilną pracę wirnika, natomiast masa 2800 kg odpowiada solidnej konstrukcji przeznaczonej do użytku przemysłowego o wyższych wymaganiach dotyczących ogólnej stabilności. H17RL 355X3-4 pasuje zatem do projektów, w których żywotność, niezawodność i rezerwa techniczna są uwzględnione w jednym rozwiązaniu.

Przy projektowaniu napędów do linii metalurgicznych, papierni, cementowni, zakładów wodociągowych, rafinerii i ciężkich procesów produkcyjnych ważne jest, aby silnik można było bezpośrednio połączyć z solidnymi systemami technologicznymi bez nieproporcjonalnie złożonej integracji. Współczynnik momentu rozruchowego 140 % i współczynnik momentu maksymalnego 200 % pomagają podczas rozruchu, co jest ważne dla urządzeń o większej bezwładności.

Prąd znamionowy △ 400V 864 A i prąd znamionowy Y 690V 501 A są również ważne dla precyzyjnego wymiarowania instalacji elektrycznej. W połączeniu z zewnętrzną bezwładnością rozruchową 328,000 kg·m² i momentem bezwładności GD² 29,600 kg·m² projektant otrzymuje dane upraszczające projektowanie trybu rozruchu w rzeczywistych warunkach pracy.

Skontaktuj się z nami, jeśli potrzebujesz silnika do linii produkcyjnej, systemu technologicznego lub modernizacji napędu.
