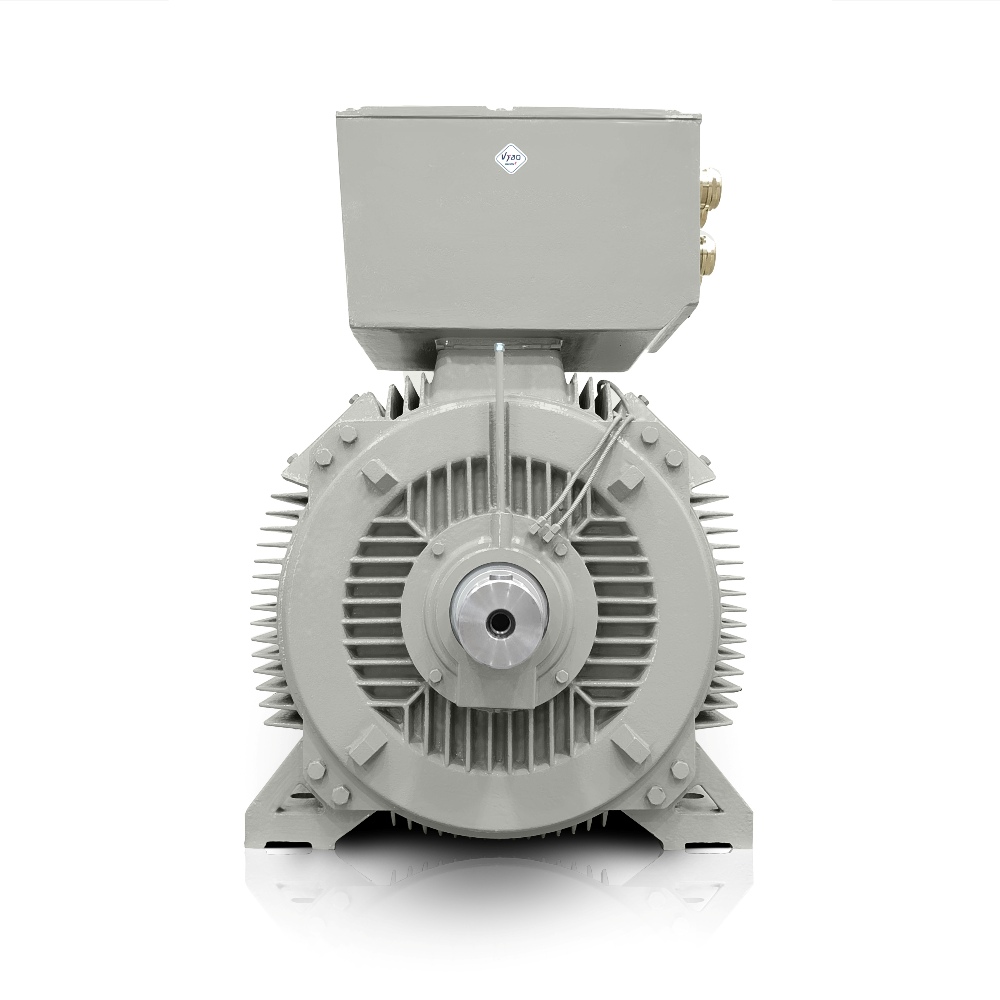

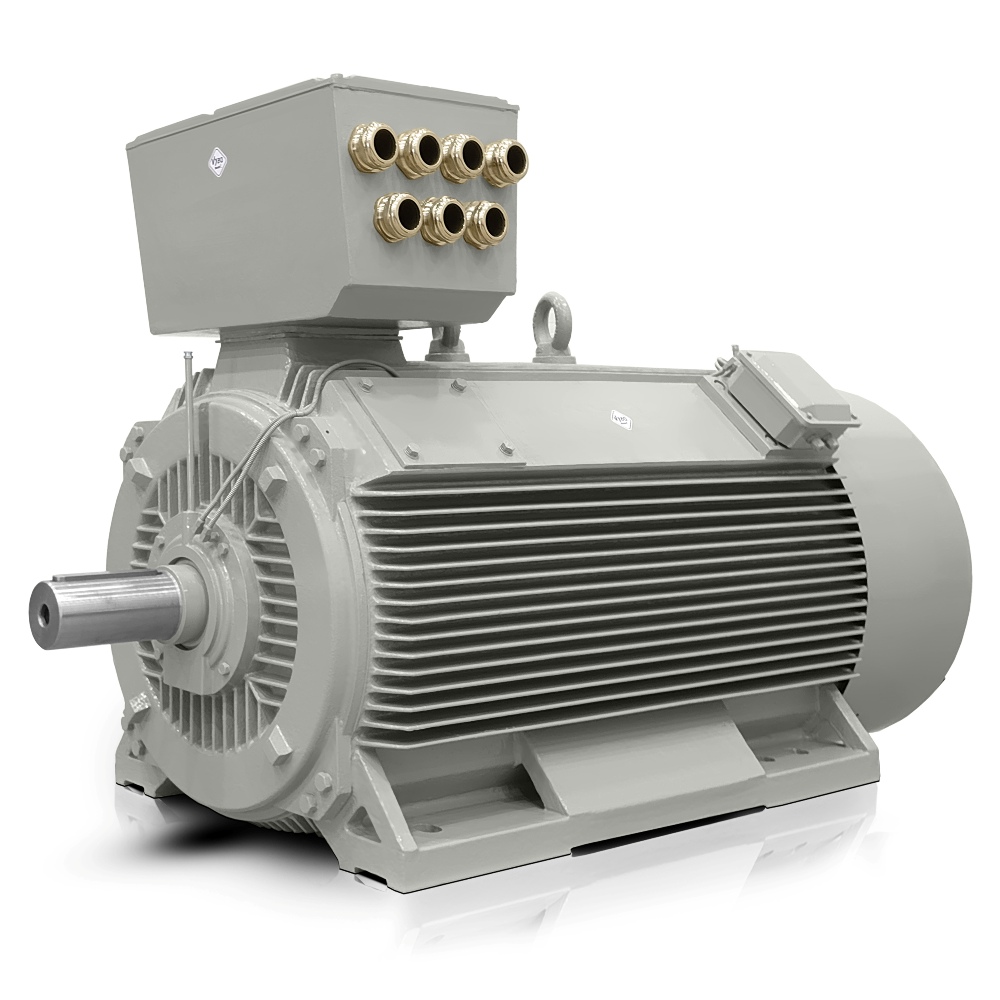

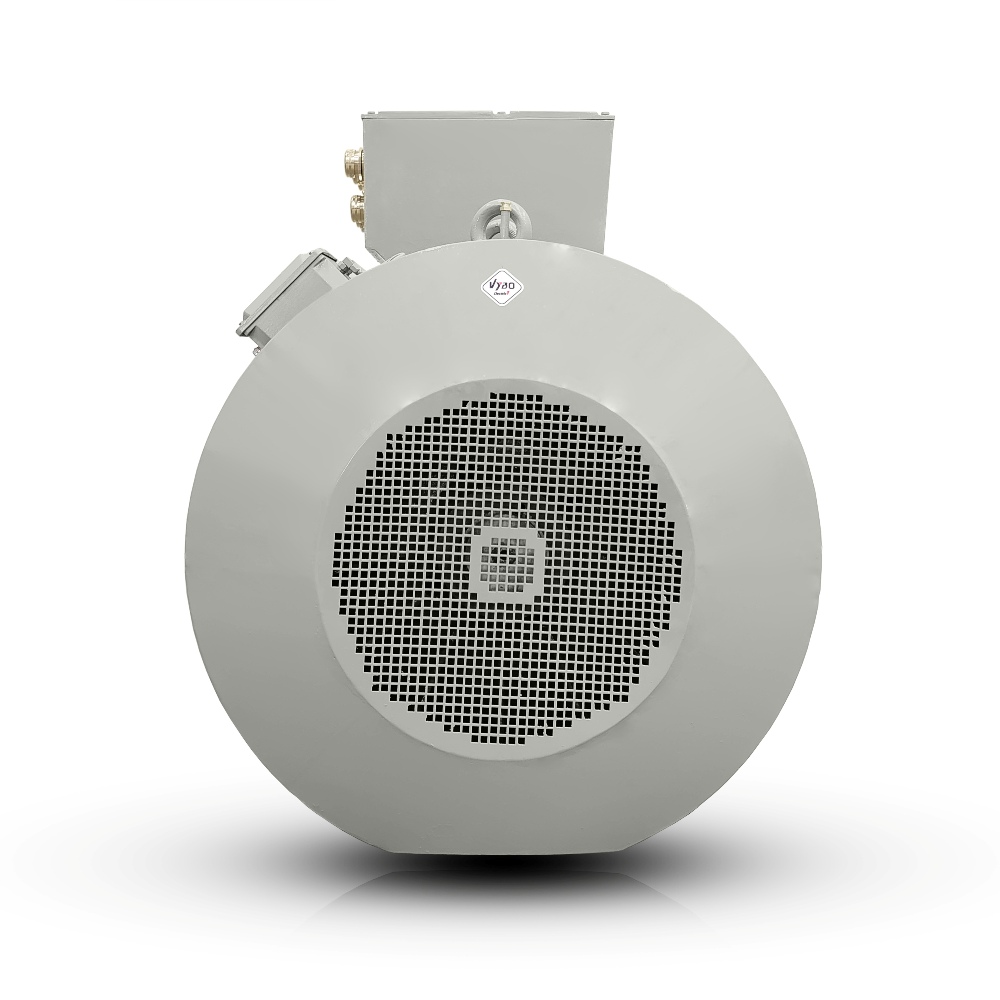

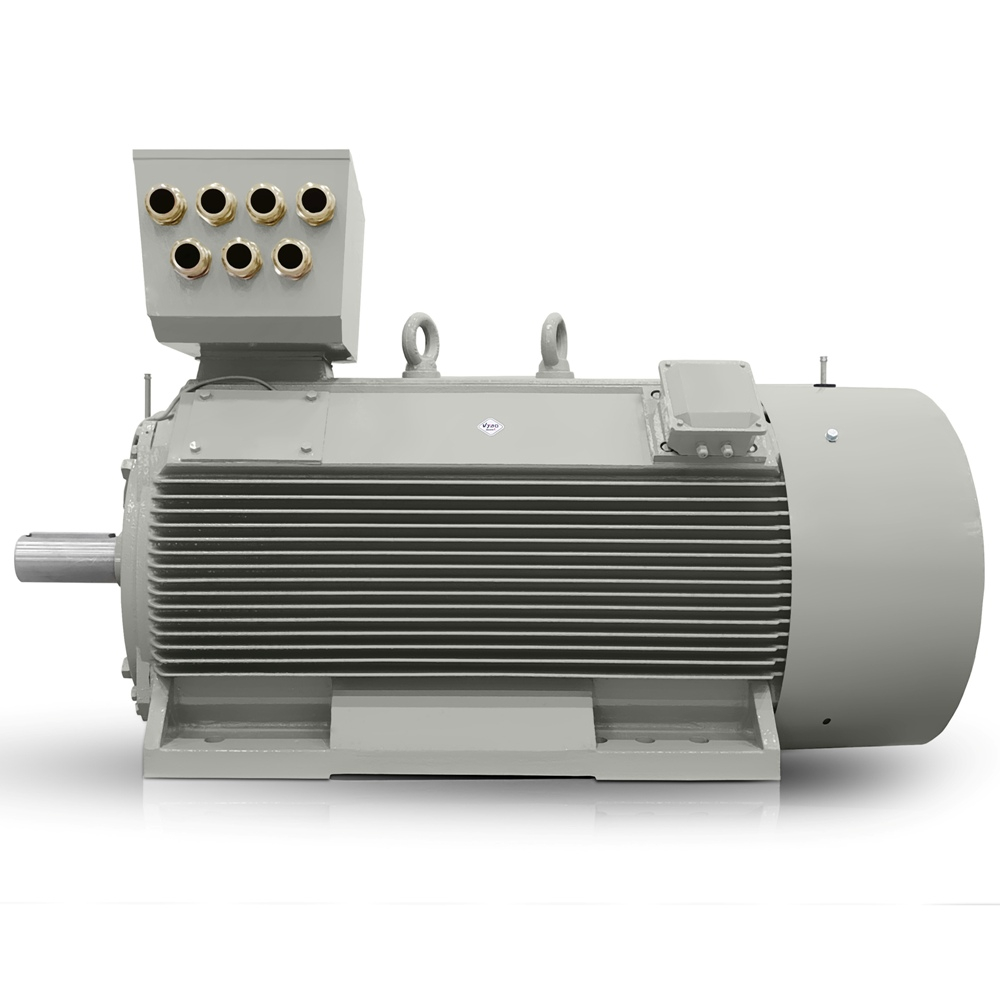

Silnik elektryczny 500 kW, 2978 obr./min, 400/690 V, H17RL 355X4-2

Silnik elektryczny 2900 obr./min VYBO Electric H17RL 355X4-2 o mocy 500 kW został zaprojektowany do zastosowań, w których kompaktowa moc ma decydujące znaczenie w technologiach produkcyjnych o ograniczonej dostępnej przestrzeni. Przy prędkości znamionowej 2978 obr./min zapewnia stabilny moment obrotowy dla napędów o dużym obciążeniu, pozostając jednocześnie odpowiednim do integracji z systemami wymagającymi precyzyjnego połączenia z przekładniami, pompami lub zespołami wentylatorów. W praktyce jest to asynchroniczny silnik elektryczny z wirnikiem klatkowym przeznaczony do zakładów, w których oczekuje się dużych obciążeń, długich cykli pracy oraz niezawodności podczas powtarzających się rozruchów.

Wysokość osi 355 mm pozostawia w konstrukcji miejsce na rezerwę mocy bez niepotrzebnego zwiększania objętości zabudowy. Takie podejście jest szczególnie ważne podczas modernizacji linii produkcyjnych, gdy technologia napędu musi uwzględniać istniejące punkty montażowe, dostęp serwisowy i układ maszyny. Kompaktowa moc nie oznacza tutaj rezygnacji z wymagań eksploatacyjnych, lecz zdolność do dostarczania wymaganego momentu obrotowego w rozwiązaniu, które można rozsądnie zainstalować nawet w wymagających węzłach technologicznych.

Silnik elektryczny 2900 obr./min do stabilnej pracy napędów o dużym obciążeniu

Znamionowy moment obrotowy 1603 Nm wraz ze współczynnikiem momentu rozruchowego 140 % ułatwia uruchamianie urządzeń, w których początkowy moment oporowy musi zostać pokonany bez nadmiernych naprężeń mechanicznych. Współczynnik momentu maksymalnego 200 % zapewnia rezerwę w dynamicznych stanach przejściowych i pomaga w zastosowaniach ze zmiennymi obciążeniami. Dla operatorów dużych fabryk jest to szczególnie ważne, ponieważ każdy nieplanowany przestój oznacza utratę zdolności produkcyjnej. Silnik elektryczny 2900 obr./min pomaga więc utrzymać stabilność procesu technologicznego również przy zmiennych warunkach pracy.

• Przenośniki wyładowcze materiałów sypkich w cementowniach.
• Główne zespoły mieszające w produkcji chemicznej.
• Zespoły pompowe do wody procesowej o dużym przepływie.
• Zespoły wentylatorów do odciągu spalin w sektorze energetycznym.
• Kruszarki kamienia w kopalniach odkrywkowych.
• Młyny walcowe w przetwórstwie minerałów.
• Linie pras do półproduktów hutniczych.
• Wytłaczarki w przetwórstwie tworzyw sztucznych pod obciążeniem ciągłym.
• Stacje sprężarek do powietrza przemysłowego.
• Obrotowe suszarnie bębnowe w technologii przetwórstwa spożywczego.
• Prasy brykietujące w liniach recyklingu.
• Duże reaktory mieszające w produkcji farmaceutycznej.
• Napędy przenośników taśmowych w terminalach logistyki surowców.

Solidna konstrukcja żeliwna zapewniająca długą żywotność w pracy ciągłej

Solidna konstrukcja żeliwna zapewnia wysoką wytrzymałość mechaniczną, stabilny montaż oraz korzystne warunki dla długiej żywotności w zakładach, w których urządzenia są narażone na drgania, pył i zmiany temperatury. W przypadku silnika tej wielkości ma to zasadnicze znaczenie dla długotrwałego zachowania geometrii i ograniczenia interwencji serwisowych podczas cyklu produkcyjnego. Łożyska 6220C3 po stronie DE i NDE wspierają płynną pracę przy większych obciążeniach oraz ułatwiają planowanie przestojów na rutynową konserwację.

Klasa izolacji F i klasa przyrostu temperatury B zapewniają rezerwę eksploatacyjną w wymagających warunkach bez narażania silnika na niepotrzebne obciążenia cieplne. Sprawność 96,1 % przekłada się na bardziej racjonalne wykorzystanie energii w systemach technologicznych, a współczynnik mocy 0,89 pomaga w projektowaniu elementów zasilania i kompensacji dla całej linii. Dla producentów OEM dużych systemów technologicznych ważne jest, aby asynchroniczny silnik elektryczny z wirnikiem klatkowym można było zintegrować jako element zwiększający długoterminową przewidywalność działania.

Wybór napięcia umożliwiający elastyczną integrację z systemami produkcyjnymi

Możliwość wyboru napięcia ułatwia instalację zarówno w nowych, jak i modernizowanych zespołach bez zbędnych zmian w zasilaniu. Z punktu widzenia projektowania praktyczna jest możliwość włączenia silnika do rozwiązań o różnych warunkach sieciowych i różnych układach rozdziału energii w zakładzie. Dostępne są warianty 440 V, 500 V, 690 V i 720 V, co ułatwia wdrożenie zgodnie z różnymi standardami przedsiębiorstwa oraz w projektach eksportowych. Dla dużych fabryk jest to zaleta przy standaryzacji zapasów części zamiennych i planowaniu serwisu.

Prąd znamionowy 846 A przy △ 400V i 491 A przy Y 690V zapewnia projektantom wartości odniesienia do doboru elementów ochronnych i łączeniowych. Zewnętrzny moment bezwładności podczas rozruchu 164,000 kg·m² oraz moment bezwładności GD² 16,000 kg·m² są ważne przy projektowaniu rozruchu jednostek łączących dużą masę z wymaganiem kontrolowanego przyspieszenia. Dlatego trójfazowy silnik elektryczny H17RL Compact PRO nadaje się do zastosowań, w których moc, obciążenie mechaniczne i infrastruktura elektryczna muszą być skoordynowane w ramach jednego funkcjonalnego systemu.

Certyfikaty ISO jako element kontrolowanego procesu produkcyjnego VYBO Electric

Proces produkcji i kontroli VYBO Electric kładzie nacisk na powtarzalność, dlatego certyfikaty ISO stanowią naturalną część dokumentacji. Dla działów zakupów przemysłowych i technicznych jest to ważna informacja, że silnik trafia do projektu nie jako odizolowany komponent, lecz jako część kontrolowanego łańcucha dostaw. Masa 2580 kg również potwierdza, że jest to rozwiązanie przeznaczone do dużych napędów, w których oczekuje się stabilnego montażu i prawidłowo zwymiarowanej podstawy instalacyjnej.

Jeżeli potrzebujesz rozwiązania dla dużej fabryki lub projektu OEM, które łączy kompaktową moc, trwałość mechaniczną i możliwość dostosowania zasilania do konkretnego zakładu, skorzystaj z oferty H17RL 355X4-2 firmy VYBO Electric. Silnik wspiera długoterminową stabilność napędu również w technologiach, w których każdy szczegół eksploatacyjny podlega wysokim wymaganiom.

Silnik elektryczny 2900 obr./min jest gotowy do zastosowania wszędzie tam, gdzie decydujące znaczenie mają niezawodne osiągi w kompaktowym rozwiązaniu i długa żywotność bez kompromisów w zakresie integracji.
