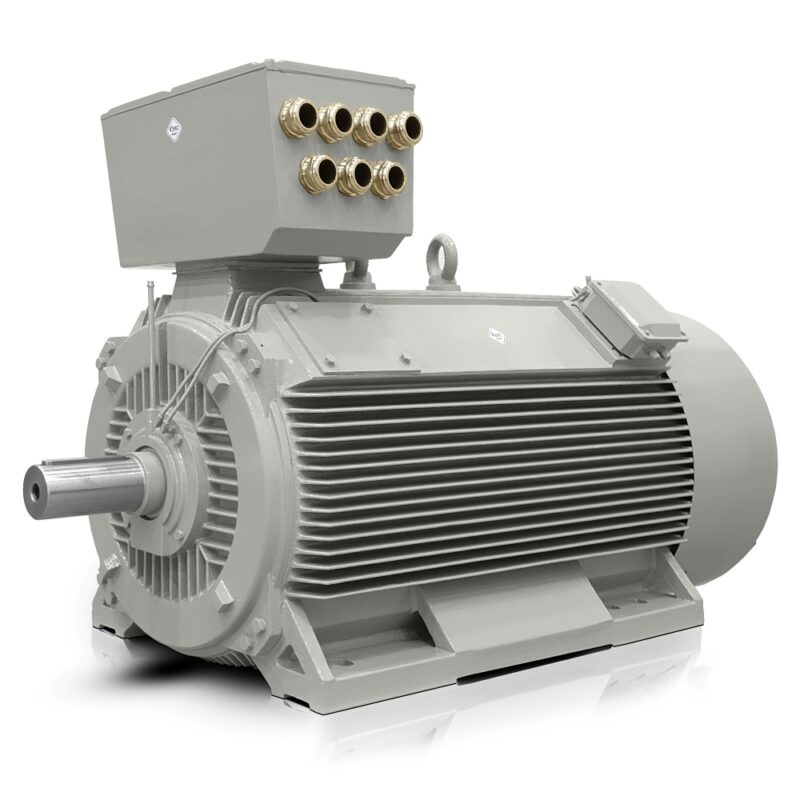

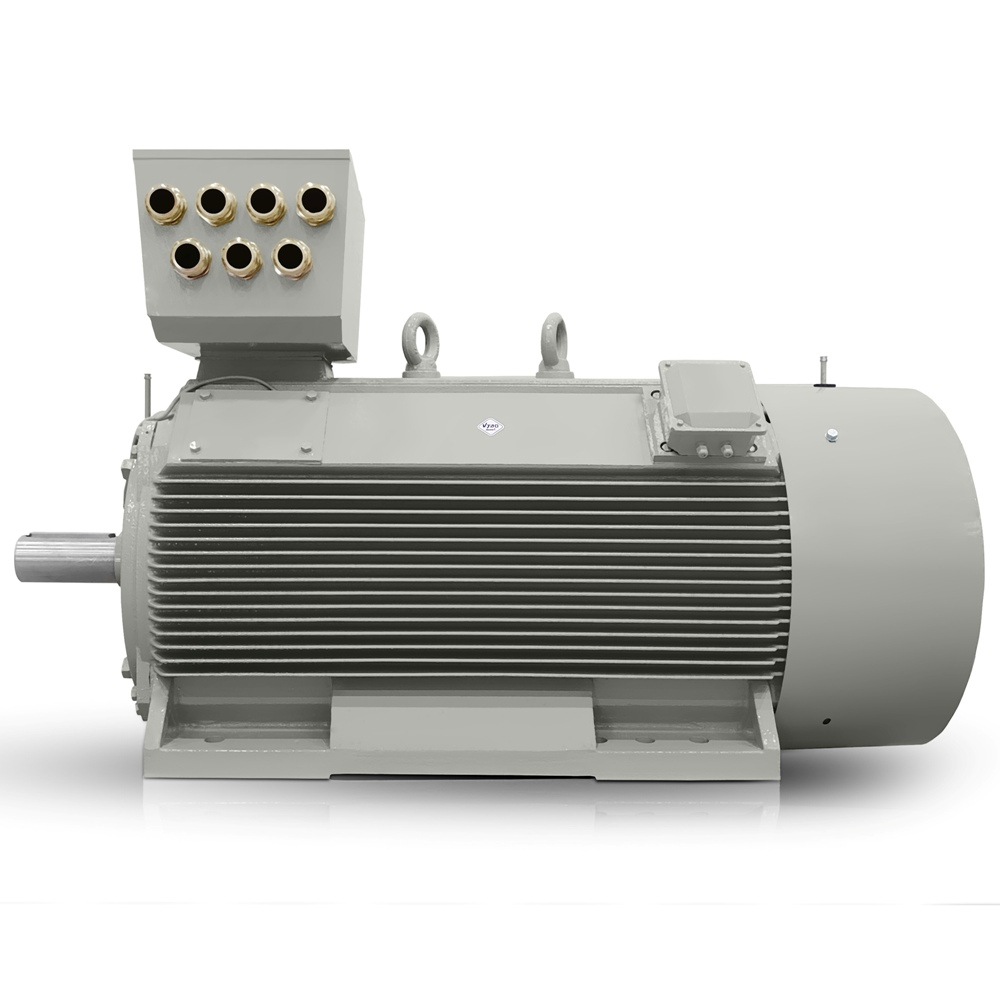

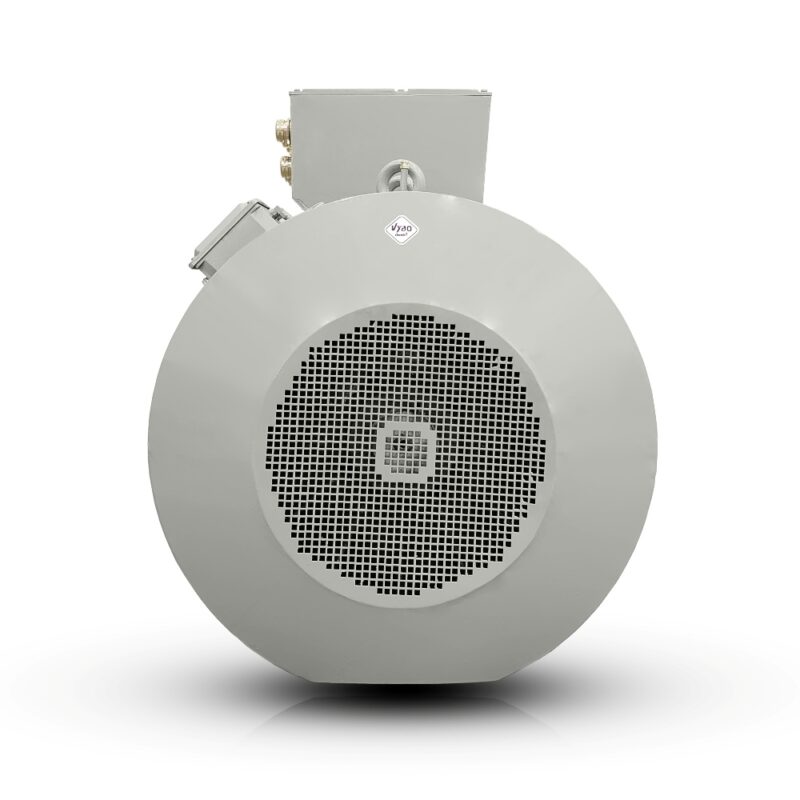

Silnik elektryczny 450 kW, 742 obr./min, 400/690 V, H17RL 400X3-8

Konstrukcja H17RL 400X3-8 jest przeznaczona do zakładów, które potrzebują dużej gęstości mocy bez niepotrzebnego zajmowania miejsca w maszynowni. Ten silnik elektryczny 750 obr./min należy do rozwiązań, w których moc jest przekazywana do technologii płynnie i z rezerwą na szczyty obciążenia. W praktyce umożliwia to dokładniejsze wymiarowanie napędu linii, pomp, zespołów sprężarkowych i jednostek procesowych.

Silnik elektryczny 750 obr./min do napędów przemysłowych o dużej gęstości mocy

Duża gęstość mocy tego modelu jest szczególnie widoczna, gdy producent OEM musi połączyć stabilny moment obrotowy z ograniczoną przestrzenią montażową. Silnik niskiego napięcia VYBO Electric nadaje się zatem do projektów, w których uwzględnia się nie tylko moc, lecz także sposób integracji z większym systemem technologicznym.

Prędkość znamionowa 742 obr./min pomaga utrzymać zrównoważony tryb pracy w napędach o większym momencie bezwładności. Z punktu widzenia operatora dużego zakładu ważne jest, aby silnik zachowywał się przewidywalnie zarówno podczas rozruchu, jak i w stanie ustalonym, co upraszcza projektowanie elementów sterujących i zabezpieczających.

Solidna konstrukcja żeliwna do długotrwałej pracy w wymagającym środowisku

Solidna konstrukcja żeliwna pomaga zachować stabilność mechaniczną również w zastosowaniach o większych drganiach i długotrwałym obciążeniu. Wysokość osi 400 mm zapewnia konstrukcji wymaganą sztywność, co przekłada się na dokładniejsze osadzenie silnika i mniejsze ryzyko niepożądanych odkształceń podczas pracy.

Takie rozwiązanie jest szczególnie cenione w zakładach, w których silnik elektryczny nie może być traktowany jako element eksploatacyjny, lecz jako część linii produkcyjnej o planowanym okresie użytkowania. W tej klasie zastosowań znaczenie ma również masa 3800 kg, sprzyjająca sztywnemu montażowi w zespołach maszynowych.

Zaawansowane smarowanie i konserwacja ograniczające przestoje

Zaawansowany system smarowania i konserwacji zaprojektowano tak, aby łożyska można było dosmarowywać podczas pracy bez niepotrzebnej ingerencji w cykl technologiczny. Łożyska DE i NDE w wykonaniu 6326C3 wspierają niezawodną pracę podczas długotrwałej eksploatacji, w której ważne są dostęp serwisowy i przewidywalne planowanie przestojów.

Dla dużych zakładów i integratorów systemów jest to praktyczna korzyść, ponieważ silnik niskiego napięcia można włączyć do systemu konserwacji o mniejszym wpływie na produkcję. Dzięki doświadczeniu zdobywanemu przez VYBO Electric przez lata w dziedzinie napędów przemysłowych koncepcja ta jest dostosowana do rzeczywistych obciążeń eksploatacyjnych.

Dane wejściowe i robocze do precyzyjnego wymiarowania napędu

Model pracuje z mocą 450 kW i znamionowym momentem obrotowym 5792 Nm, co upraszcza projektowanie zespołów napędowych w procesach o dużym obciążeniu. Przy zasilaniu 400 V / 690 V osiąga prąd znamionowy △ 400V wynoszący 841 A oraz prąd znamionowy Y 690V wynoszący 488 A, dzięki czemu projektant może bezpośrednio ocenić wymagania dotyczące zasilania i infrastruktury rozruchowej.

Sprawność 95,6 % i współczynnik mocy 0,81 wspierają ekonomiczną pracę przy stabilnym obciążeniu. Klasa izolacji F wraz z przyrostem temperatury B pomagają utrzymać warunki pracy w granicach odpowiednich dla długich cykli produkcyjnych.

Akcesoria do monitorowania i ochrony termicznej

Silnik jest również wyposażony w elementy ułatwiające monitorowanie stanu napędu i jego stabilności termicznej. Dostępne są 6xPT100 w uzwojeniu, 1xPT100 w łożysku NDE, 1xPT100 w łożysku DE, grzałka antykondensacyjna oraz 3xPTC termistor, co ma szczególne znaczenie w zakładach o zmiennych temperaturach lub podwyższonej wilgotności.

Odpowiednie zastosowania w technologii i liniach produkcyjnych

H17RL Compact PRO nadaje się do następujących zastosowań przemysłowych:

• Napęd główny kruszarki kruszywa.
• Napęd młyna kulowego w cementowni.
• Napęd wentylatora osiowego w instalacji odsiarczania spalin.
• Napęd dużej pompy procesowej wody surowej.
• Zespół sprężarkowy do powietrza przemysłowego.
• Napęd długiego przenośnika taśmowego.
• Mieszadło w reaktorze chemicznym.
• Wytłaczarka do przetwórstwa polimerów.
• Linia prasująca w produkcji metalurgicznej.
• Klatka walcownicza w hucie stali.
• Wentylator chłodni kominowej.
• Napęd przesiewacza bębnowego w linii surowcowej.
• Pompa odśrodkowa w bloku energetycznym.
• Napęd prasy brykietującej w zakładzie recyklingowym.

Skontaktuj się z nami w sprawie projektu napędu, standardów konserwacji oraz integracji z Twoją technologią.
