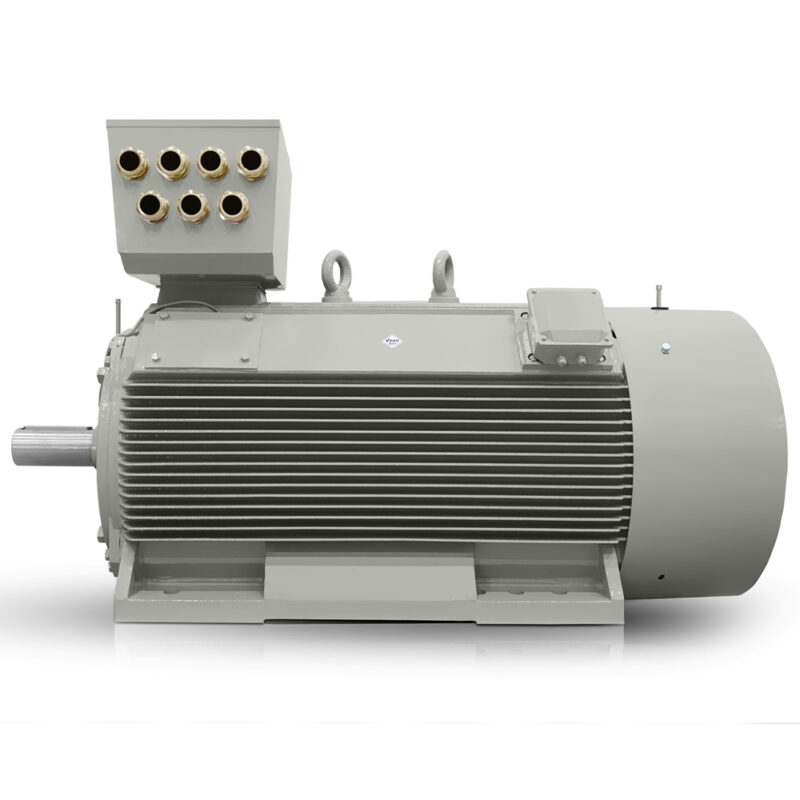

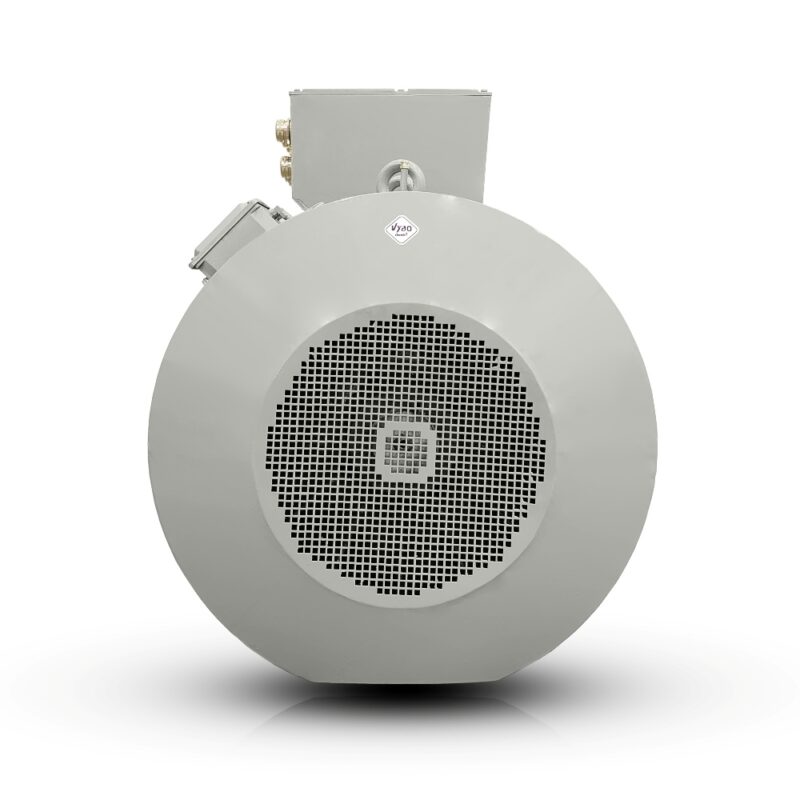

Trójfazowy silnik elektryczny: H17RL-355X3-2 450KW 400V/690V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H17RL 355X3-2 |
| Moc znamionowa (kW) | 450 |
| Wielkość mechaniczna (mm) | 355 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (obr./min) | 2978 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | D/Y |
| Prąd znamionowy 400 V (A) | 762 |
| Prąd znamionowy 690 V (A) | 442 |
| Sprawność przy 100% obciążenia (%) | 96,1 |
| Współczynnik mocy przy 100% obciążenia | 0,89 |
| Charakterystyka rozruchowa i momentowa | |
| Moment znamionowy (Nm) | 1443 |
| Stosunek momentu rozruchowego (LRT/RLT) w % | 140 |
| Stosunek momentu krytycznego (BDT/RLT) w % | 200 |
| Stosunek prądu rozruchowego (LRA/RLA) w % | 700 |
| Zewnętrzny moment bezwładności przy rozruchu (kg·m²) | 147 |
| Moment bezwładności GD² (kg·m²) | 14,8 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 |
| Rodzaj obciążenia | Charakterystyka paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Sposób chłodzenia | IC411 |
| Sposób rozruchu | DOL, falownik lub softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | masywna aluminiowa klatka wirnika |
| Typ skrzynki zaciskowej | VYBO CB2-LV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 2470 kg |
| Kolor | RAL7030 |
| Wykończenie lakiernicze | połysk |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6220C3/6220C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x PTC w uzwojeniach | |
H17RL 355X3-2 to rozwiązanie dla zakładów potrzebujących dużej gęstości mocy bez niepotrzebnych kompromisów w zakresie przestrzeni rozdzielni i fundamentu maszyny. Ten silnik elektryczny 2900 obr./min firmy VYBO Electric został zaprojektowany do zastosowań, w których decydujące znaczenie mają płynny rozruch, stabilny moment obrotowy i długotrwała niezawodność przy ciągłym obciążeniu.
Solidna konstrukcja żeliwna pomaga tłumić drgania, chroni elementy aktywne i zachowuje precyzyjną geometrię montażu nawet przy większych obciążeniach mechanicznych. W praktyce oznacza to mniej interwencji związanych z osiowaniem, mniejsze ryzyko nieplanowanych przestojów i przewidywalne zachowanie na liniach produkcyjnych o zmiennym obciążeniu.
Silnik elektryczny 2900 obr./min do stabilnej pracy technologii produkcyjnych
Prędkość znamionowa 2978 obr./min zapewnia temu napędowi trójfazowemu parametry odpowiednie do pomp, sprężarek i napędów wymagających szybkiej reakcji. Dzięki momentowi znamionowemu 1443 Nm silnik może także ruszać przy większym oporze mechanicznym, co doceniają operatorzy dużych zakładów oraz producenci OEM systemów technologicznych.
Dzięki mocy 450 kW i wielkości mechanicznej IEC 355 mm asynchroniczny silnik elektryczny umożliwia kompaktowy montaż w zespole maszyny. Na etapie projektowania upraszcza to dobór ramy podstawy, połączenie z przekładnią i integrację z jednostkami o ograniczonej przestrzeni.
- Przenośniki obrotowe na metalurgicznych liniach produkcyjnych.
- Pompy odśrodkowe w zakładach uzdatniania wody.
- Stacje sprężarkowe w obiektach przemysłowych.
- Systemy wentylacyjne w hutach stali.
- Zespoły mieszające w produkcji chemicznej.
- Linie kruszenia do przetwarzania kruszywa.
- Pomocnicze napędy walcownicze w hutnictwie.
- Nawijarki tekstylne w pracy ciągłej.
- Napędy wytłaczarek w przemyśle tworzyw sztucznych.
- Mieszalniki procesowe w zakładach spożywczych.
Solidna konstrukcja żeliwna zapewniająca długą żywotność w wymagającej eksploatacji
Korpus silnika do ciężkich zastosowań jest szczególnie ważny tam, gdzie obciążenia dynamiczne są przenoszone przez długie cykle robocze, a układ łożyskowy jest regularnie obciążany. H17RL 355X3-2 wykorzystuje solidną aluminiową klatkę wirnika, która wspiera równomierne przenoszenie energii i niezawodną pracę również w zespołach przemysłowych z częstymi rozruchami.
Dla techników utrzymania ruchu ważny jest również układ łożysk DE 6220C3 i NDE 6220C3, ponieważ ułatwia planowanie okresów między przeglądami w ramach konserwacji predykcyjnej. Przy masie 2470 kg i bezwładności odpowiadającej dużym systemom technologicznym silnik szczególnie dobrze nadaje się do zastosowań wymagających sztywnego montażu i długotrwałej stabilności pracy.
Wybór sprawności do projektów z zarządzaniem energią
Możliwość wyboru klasy sprawności upraszcza standaryzację w różnych projektach. Klienci mogą dostosować rozwiązanie do wymagań dotyczących zużycia, bilansu cieplnego i całkowitych kosztów eksploatacji, zarówno podczas modernizacji istniejącej linii produkcyjnej, jak i projektowania nowego systemu OEM.
Sprawność 96,1 % i współczynnik mocy 0,89 to parametry, które pomagają zarówno w projektowaniu zasilania, jak i w ocenie bilansu energetycznego całej technologii. Prąd znamionowy 762 A przy △ 400V i 442 A przy Y 690V zapewnia projektantom solidną podstawę do wymiarowania elementów rozruchowych i zabezpieczających w rozdzielnicy.
Przegląd wartości eksploatacyjnych do projektowania napędu
Klasa izolacji F wraz z klasą przyrostu temperatury B zwiększa odporność na długotrwałe obciążenie i pomaga utrzymać silnik w rozsądnym zakresie temperatur roboczych. Współczynnik momentu rozruchowego 140 %, współczynnik momentu krytycznego 200 % i współczynnik prądu rozruchowego 700 % zapewniają zespołom serwisowym i inżynieryjnym solidną podstawę do projektowania warunków rozruchu w wymagających systemach.
Asynchroniczny silnik elektryczny z wirnikiem klatkowym tej klasy dobrze sprawdza się w środowiskach, w których decydujące znaczenie mają odporność na nagłe zmiany obciążenia, precyzyjna integracja z technologią produkcyjną i przewidywalna praca przez całą zmianę. Tysiące zadowolonych klientów VYBO Electric wykorzystują podobne rozwiązania zarówno w projektach modernizacyjnych, jak i w nowych instalacjach linii produkcyjnych.
Skontaktuj się z nami, aby otrzymać rozwiązanie techniczne i propozycję odpowiedniej integracji z Twoją technologią.
