Trójfazowy silnik elektryczny: H17RL-400X2-8 400KW 400V/690V 50HZ

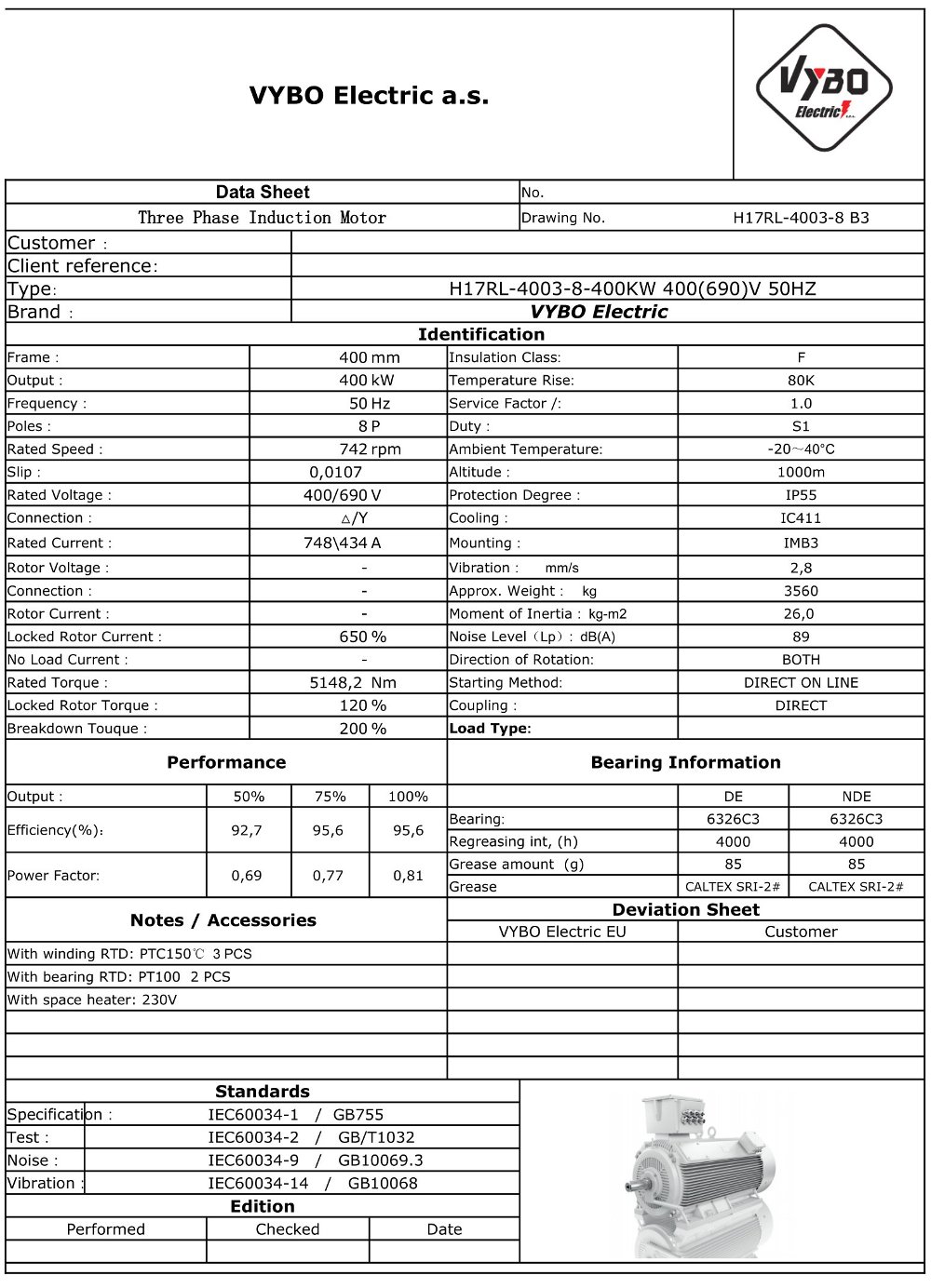

| Podstawowe dane techniczne | |
| Typ silnika | H17RL 400X2-8 |
| Moc znamionowa (kW) | 400 |
| Wielkość mechaniczna (mm) | 400 |
| Liczba biegunów | 8 |
| Prędkość znamionowa (obr./min) | 742 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | D/Y |
| Prąd znamionowy 400 V (A) | 749 |
| Prąd znamionowy 690 V (A) | 434 |
| Sprawność przy 100% obciążenia (%) | 95,5 |
| Współczynnik mocy przy 100% obciążenia | 0,81 |
| Charakterystyka rozruchowa i momentowa | |
| Moment znamionowy (Nm) | 5148 |
| Stosunek momentu rozruchowego (LRT/RLT) w % | 120 |
| Stosunek momentu krytycznego (BDT/RLT) w % | 200 |
| Stosunek prądu rozruchowego (LRA/RLA) w % | 650 |
| Zewnętrzny moment bezwładności przy rozruchu (kg·m²) | 525 |
| Moment bezwładności GD² (kg·m²) | 60 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 |
| Rodzaj obciążenia | Charakterystyka paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Sposób chłodzenia | IC411 |
| Sposób rozruchu | DOL, falownik lub softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | masywna aluminiowa klatka wirnika |
| Typ skrzynki zaciskowej | VYBO CB2-LV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 3560 kg |
| Kolor | RAL7030 |
| Wykończenie lakiernicze | połysk |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6326C3/6326C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x PTC w uzwojeniach | |
H17RL 400X2-8 to 8-biegunowy silnik elektryczny zaprojektowany z myślą o efektywności energetycznej w ciągłej pracy przemysłowej. W praktyce pomaga utrzymać zużycie pod kontrolą również tam, gdzie od napędu oczekuje się stabilnego momentu obrotowego, płynnego rozruchu i długich okresów międzyserwisowych.
Efektywność energetyczna w zastosowaniach o dużym obciążeniu
Dla dużych fabryk i zespołów OEM liczy się nie tylko moc, lecz także zachowanie silnika podczas długich cykli produkcyjnych. Ten trójfazowy silnik elektryczny jest gotowy do zastosowania w liniach, w których monitoruje się niezawodność działania, mniejsze zużycie energii i stałą wydajność przy prędkości znamionowej.
Solidna konstrukcja żeliwna zapewniająca długą żywotność
Solidna rama żeliwna wspiera odporność mechaniczną na drgania podczas montażu w systemach technologicznych i w bardziej wymagających warunkach rozruchu. W połączeniu z masą 3560 kg tworzy podstawę, która skutecznie tłumi obciążenia eksploatacyjne i pomaga zachować stabilność napędu w trudnych warunkach.
- Nadaje się do sekcji kruszenia i mielenia, gdzie ważne jest niezawodne zazębienie.
- Nadaje się do urządzeń mieszających pracujących w długich partiach.
- Wspiera ciągłą pracę systemów przenośnikowych w dużych zakładach.
- Nadaje się do techniki pompowej dla wody procesowej i mediów technologicznych.
- Może być stosowany w wentylatorach systemów odciągowych i uzdatniania powietrza.
- Nadaje się do napędów w stacjach sprężarkowych o wymagających cyklach pracy.
- Nadaje się do mieszalników w przemyśle chemicznym i spożywczym.
- Pomaga napędzać wytłaczarki i linie prasujące w przetwarzaniu materiałów.
- Stosowany w mechanizmach walcowania i podawania.
- Dobrze sprawdza się w separatorach i urządzeniach sortujących.
- Nadaje się do stanowisk nawijania i odwijania w technologii produkcji.
- Stosowany w przenośnikach taśmowych w magazynach o dużej przepustowości materiałów.
- Nadaje się do napędu granulatorów i urządzeń tnących w przetwórstwie tworzyw sztucznych.
- Wspiera działanie homogenizatorów i jednostek dyspersyjnych.
- Może być również stosowany w systemach technologicznych o zmiennych obciążeniach i wysokich wymaganiach eksploatacyjnych.
Kompaktowa moc przy wysokości osi 400 mm
Dzięki wysokości osi 400 mm ten niskonapięciowy silnik elektryczny oferuje moc, którą można racjonalnie zintegrować z dużymi zespołami maszyn bez zbędnych wymagań przestrzennych. Ułatwia to pracę projektantów i zespołów utrzymania ruchu podczas projektowania napędu, w którym decydujący jest stosunek mocy, przestrzeni i dostępności serwisowej.
Wybór częstotliwości dla elastycznej konstrukcji napędu
W projektach realizowanych na różnych rynkach ważna jest możliwość dostosowania silnika do sieci roboczej. Ta wersja może pracować również przy 60 Hz, co ułatwia standaryzację zespołów w międzynarodowych zakładach produkcyjnych i ogranicza konieczność kompromisów projektowych.
Sprawdzony producent i dystrybutor VYBO Electric
Silnik dostarcza VYBO Electric jako sprawdzony producent i dystrybutor, co ma znaczenie dla zakupów przemysłowych przy planowaniu dostaw i standaryzacji części zamiennych. Dostępne są również akcesoria, w tym 6 x PT100 w uzwojeniu, 1 x PT100 w łożysku NDE, 1 x PT100 w łożysku DE, grzałka antykondensacyjna i 3 x termistor PTC, dzięki czemu diagnostyka i monitorowanie temperatury pozostają pod kontrolą.
Jeżeli potrzebujesz napędu do wymagających technologii, H17RL 400X2-8 zapewnia niezawodną podstawę długotrwałej pracy. Zamów go odpowiednio wcześnie, dopóki jest dostępny dla Twojego projektu i harmonogramu serwisowego.
