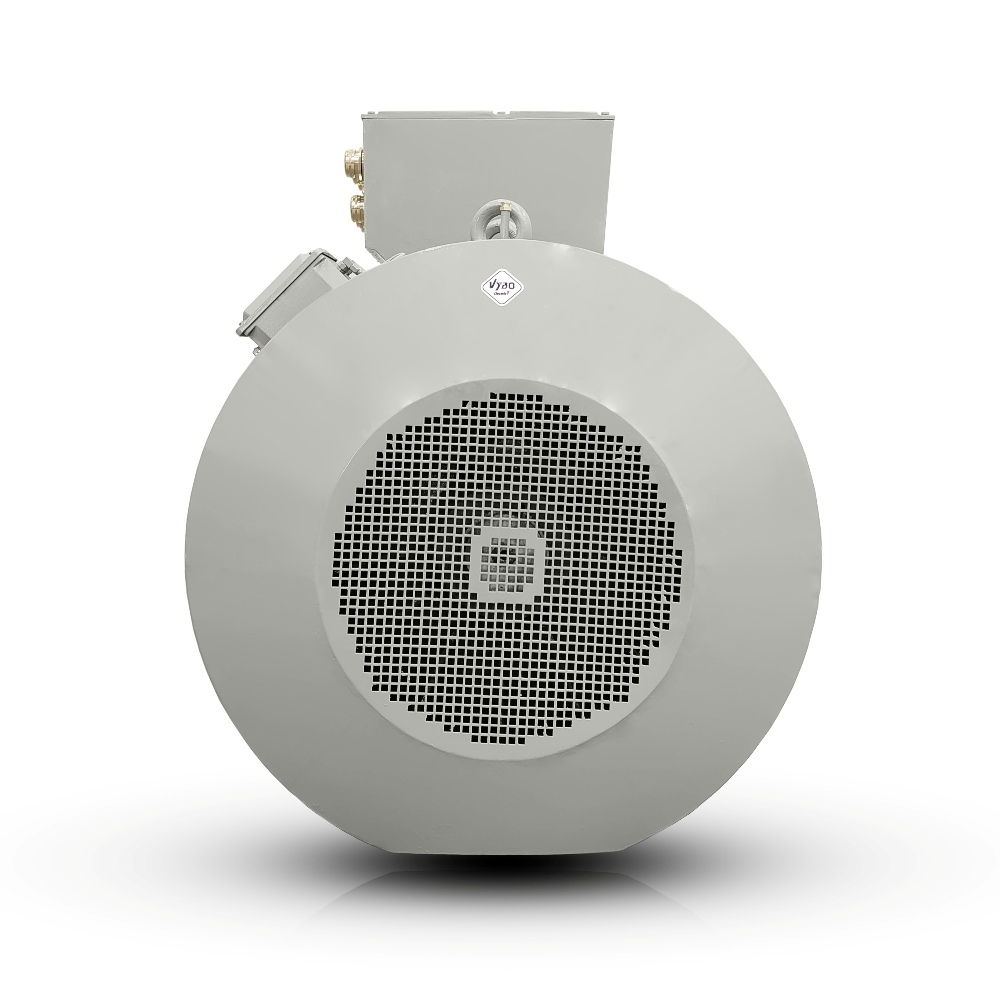

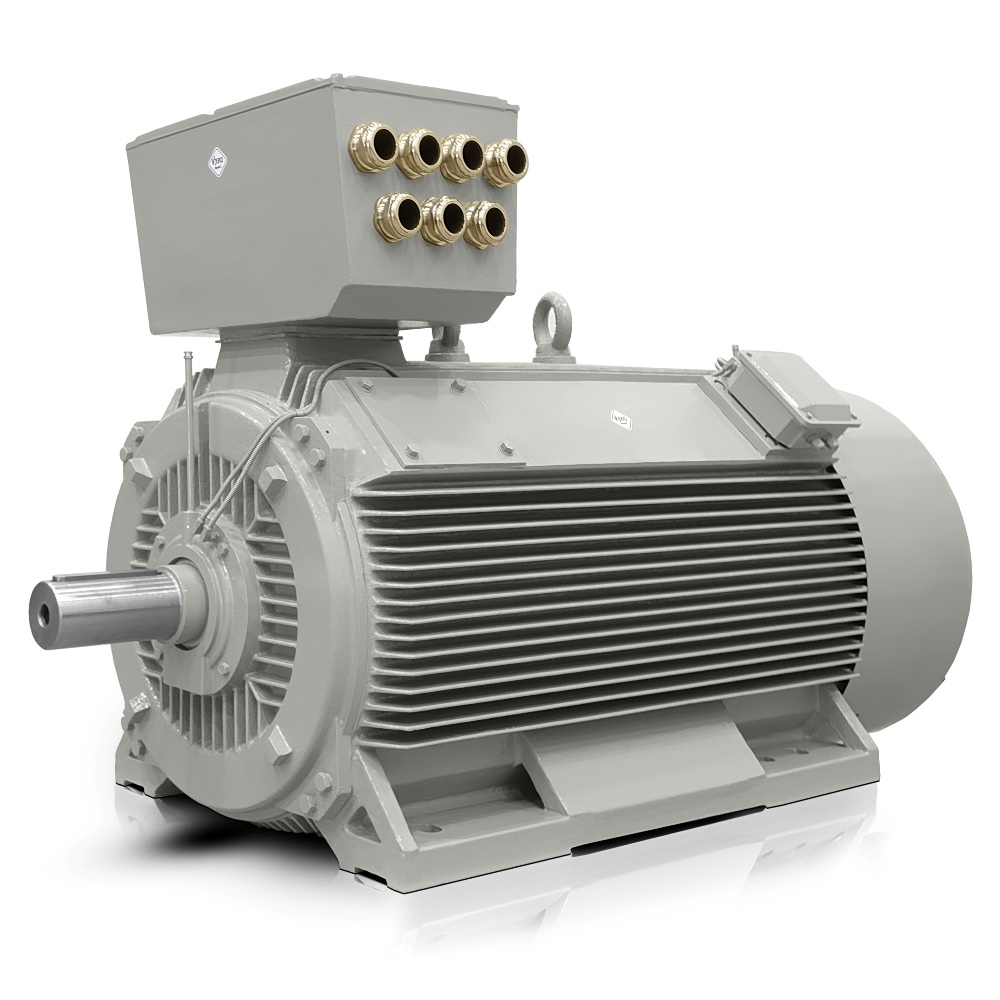

Silnik elektryczny 315 kW, 990 obr./min, 400/690 V, H17RL 355X1-6

Silnik elektryczny 900 obr./min o wysokiej gęstości mocy do linii przemysłowych

H17RL 355X1-6 zapewnia wysoką gęstość mocy w zakładach, w których liczy się każdy centymetr przestrzeni montażowej i każdy kilowat użytecznej mocy. Jako silnik elektryczny 900 obr./min jest przeznaczony do napędów, które muszą zachować stabilną pracę pod obciążeniem ciągłym, a jednocześnie zmieścić się w ograniczonej ramie montażowej. W praktyce oznacza to mniej kompromisów podczas projektowania techniki napędowej i łatwiejszą integrację z dużymi systemami technologicznymi.

Dzięki mocy 315 kW i prędkości 990 obr./min silnik nadaje się do zastosowań, w których od trójfazowego silnika elektrycznego oczekuje się równomiernego przekazywania energii do przekładni, pompy lub jednostki procesowej. Dla operatorów fabryk ważne jest, że kompaktowa moc pomaga oszczędzać miejsce w maszynowni bez ograniczania rezerwy na rozruch i długotrwałe obciążenie.

Kompaktowa moc przy wysokości osi wału 355 mm oszczędza miejsce

Wysokość osi wału 355 mm daje projektantom większą swobodę przy rozmieszczaniu napędu w technologiach, w których dostęp serwisowy i prowadzenie kabli są równie ważne jak sama moc. Niskonapięciowy silnik elektryczny tego typu nadaje się do zespołów wymagających niezawodnego rozruchu, rozsądnego zapotrzebowania na przestrzeń i łatwej do sterowania pracy. Z punktu widzenia producentów OEM dużych systemów technologicznych korzystne jest również to, że jedna platforma silnika może obsługiwać kilka wariantów projektu.

Moment znamionowy 3039 Nm wspiera rozruch i pracę pod obciążeniem w zastosowaniach, w których nie można tolerować wahań prędkości. Moment rozruchowy 130 % i moment krytyczny 200 % pomagają dynamicznie ruszyć obciążenie, natomiast prąd rozruchowy 650 % należy uwzględnić przy projektowaniu zasilania i elementów zabezpieczających. Ten typ trójfazowego silnika elektrycznego nadaje się więc do projektów opartych na precyzyjnie sterowanym rozruchu i stabilnej pracy.

Solidna konstrukcja żeliwna dla długiej żywotności

Solidna konstrukcja żeliwna zwiększa odporność mechaniczną silnika na drgania, obciążenia udarowe i długotrwałą pracę w wymagającym środowisku. W połączeniu z klasą izolacji F i przyrostem temperatury B silnik zachowuje stabilne właściwości eksploatacyjne także przy większych obciążeniach roboczych. Dla utrzymania ruchu oznacza to mniej nieplanowanych interwencji i większą przewidywalność okresów międzyserwisowych.

W przemyśle takie podejście jest szczególnie skuteczne tam, gdzie możliwości zatrzymania silnika są ograniczone. VYBO Electric produkuje zgodnie z certyfikatami ISO, co wspiera powtarzalność procesów produkcyjnych i niezawodne dostawy dla projektów o ustalonych harmonogramach.

Wybór napięcia 400/690 V upraszcza integrację z systemami dystrybucji

Możliwość wyboru napięcia upraszcza podłączenie do różnych rodzajów systemów dystrybucji i układów rozruchowych. Wartości 400/690 V pozwalają projektantom dostosować silnik do infrastruktury zakładu bez niepotrzebnych zmian w istniejącej instalacji elektrycznej. Dla dużych fabryk jest to praktyczne podczas modernizacji, gdy nowe urządzenie trzeba podłączyć do działającego systemu przy minimalnym wpływie na produkcję.

Sprawność 96,1 % i współczynnik mocy 0,85 pomagają utrzymać ekonomicznie uzasadnioną pracę również podczas długiego codziennego użytkowania. W technice napędowej o dużej liczbie godzin pracy parametr ten przekłada się na zużycie i obciążenie cieplne kompletnego zespołu. Dzięki temu silnik nadaje się do zakładów monitorujących zarówno koszty energii, jak i stabilność procesu.

Łożyska i wirnik do stabilnej pracy ciągłej

Masywna aluminiowa klatka wirnika wspiera trwałość podczas rozruchów i powtarzających się obciążeń. Łożyska DE 6322C3 i NDE 6222C3 zapewniają podstawę zrównoważonej pracy, co jest ważne podczas długich cykli produkcyjnych i przy połączeniu z cięższymi systemami technologicznymi. Zewnętrzny moment bezwładności przy rozruchu 310 000 kg·m² i moment bezwładności GD² 38 400 kg·m² należy uwzględnić przy projektowaniu kompletnego systemu, aby napęd pracował bez niepożądanych udarów dynamicznych.

Zastosowania przemysłowe, w których silnik elektryczny 900 obr./min sprawdza się dobrze

Silnik jest stosowany w następujących zastosowaniach przemysłowych:

• Instalacje kruszenia i przesiewania kruszywa w zakładach obróbki kamienia.
• Napęd jednostek mieszających w liniach produkcji cementu.
• Pompy odwadniające do systemów górniczych i przetwórczych.
• Systemy wentylacji dużych hal technologicznych.
• Sprężarki i mieszalniki w procesach produkcji chemicznej.
• Przenośniki transportowe w liniach hutniczych i pakujących.

Masa 2410 kg odpowiada rozwiązaniu instalowanemu na sztywno zwymiarowanych fundamentach i ramach montażowych. Zarówno dla producentów OEM, jak i operatorów zakładów ważne jest, aby taki trójfazowy silnik elektryczny wspierał proces bez częstych kompromisów między przestrzenią, mocą i dostępem serwisowym.

VYBO Electric do projektów wymagających niezawodnej wydajności

VYBO Electric koncentruje się na zastosowaniach, w których silnik musi wytrzymywać codzienne obciążenia przemysłowe, planowane postoje i rozruch nowych systemów produkcyjnych. Dlatego H17RL 355X1-6 nadaje się jako podstawa projektów wymagających kompaktowej mocy, stabilnej pracy i rozwiązania technicznego przygotowanego do długotrwałego zastosowania w wymagającej technice napędowej.

Skontaktuj się z nami.
