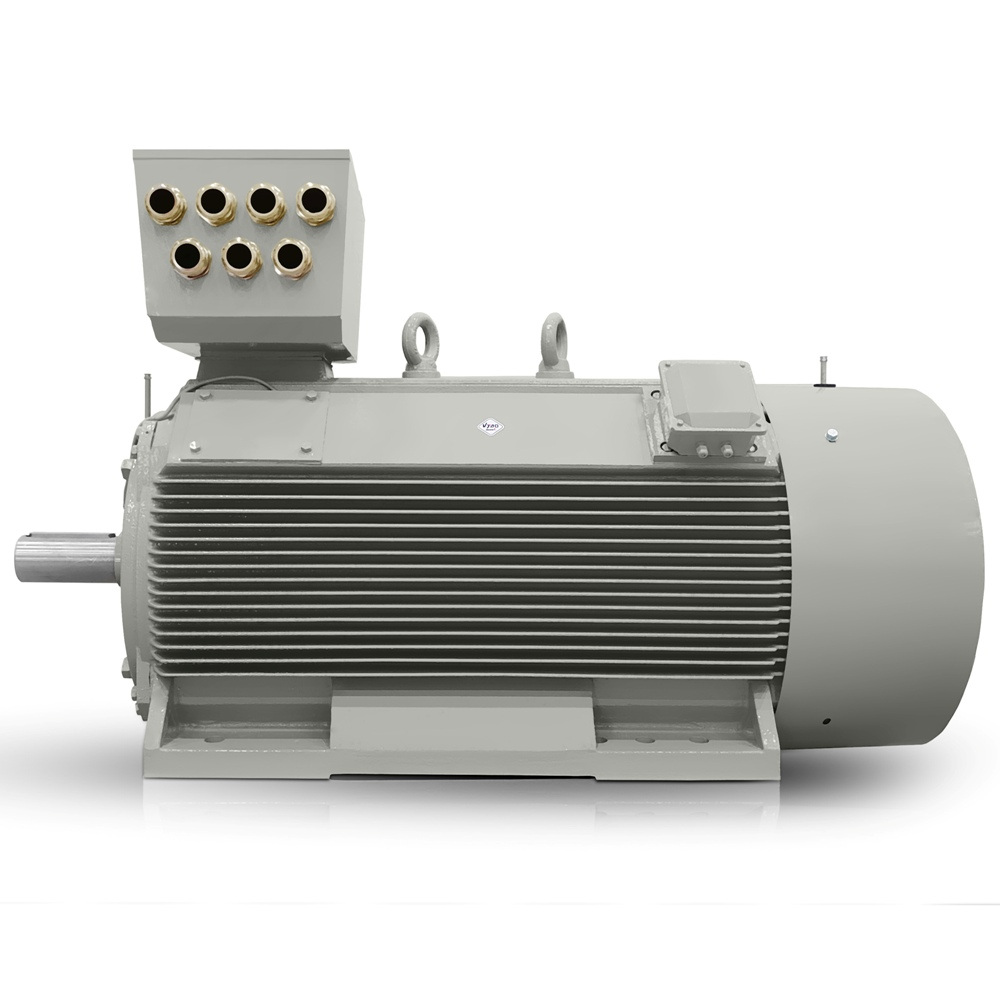

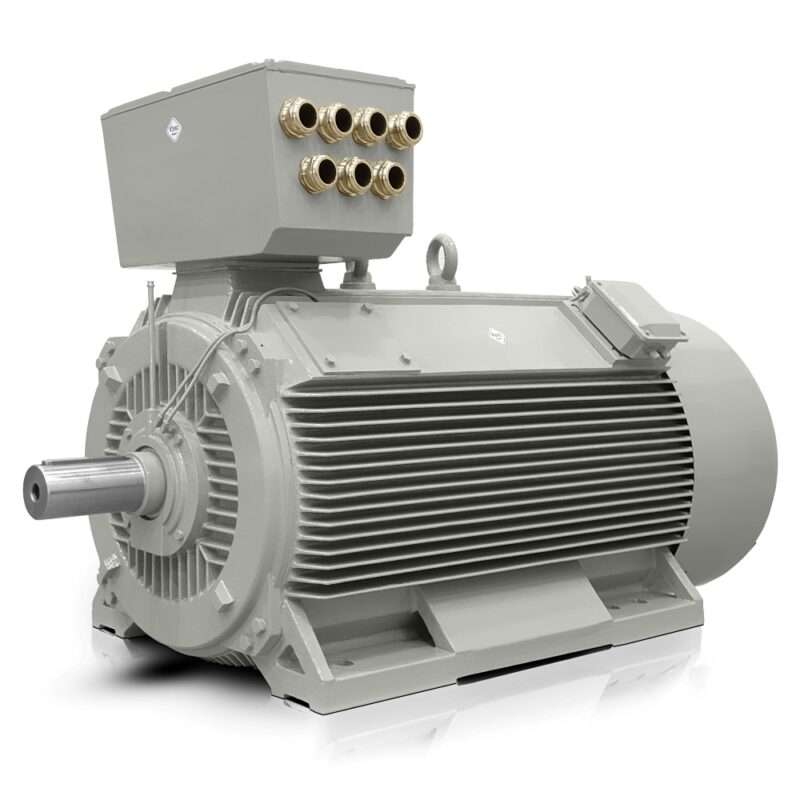

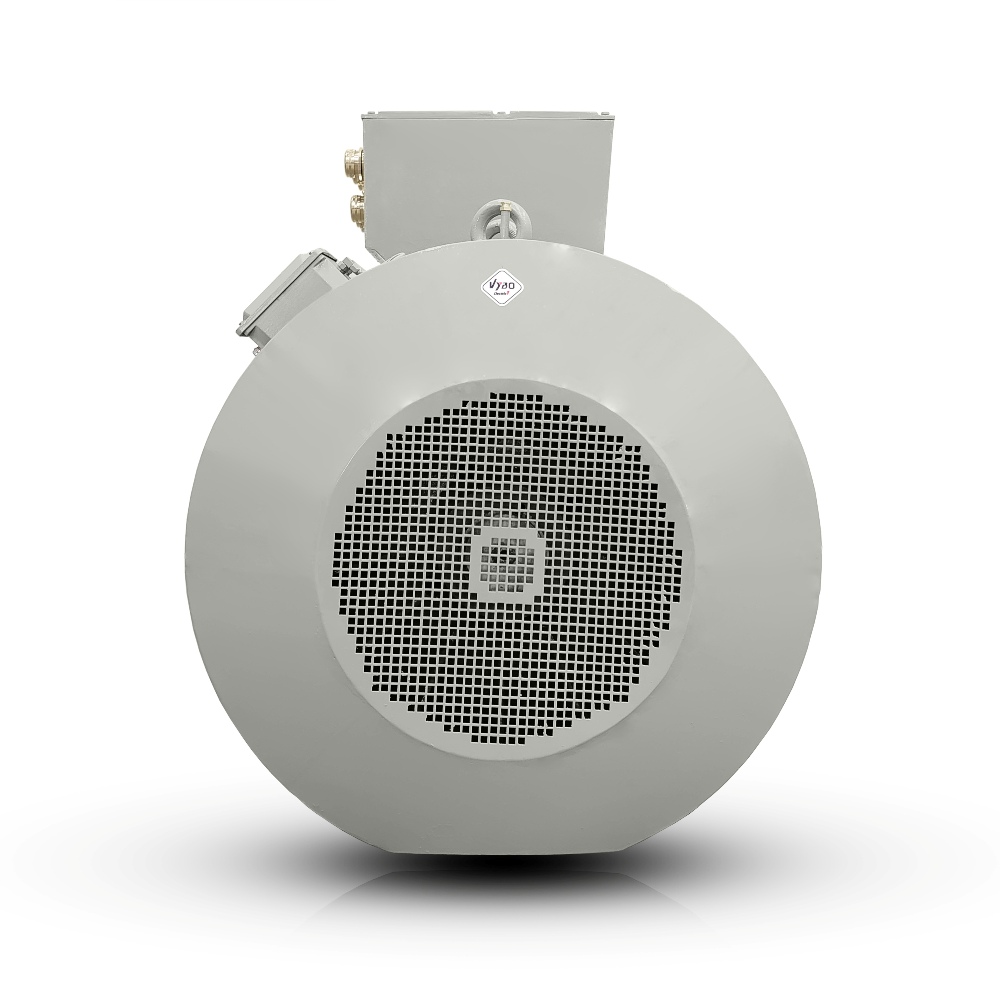

Trójfazowy silnik elektryczny: H17RL-450X3-2 1000KW 400V/690V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H17RL 450X3-2 |
| Moc znamionowa (kW) | 1000 |
| Wielkość mechaniczna (mm) | 450 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (obr./min) | 2985 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | D/Y |
| Prąd znamionowy 400 V (A) | 1688 |
| Prąd znamionowy 690 V (A) | 981 |
| Sprawność przy 100% obciążenia (%) | 96,1 |
| Współczynnik mocy przy 100% obciążenia | 0,89 |
| Charakterystyka rozruchowa i momentowa | |
| Moment znamionowy (Nm) | 3199 |
| Stosunek momentu rozruchowego (LRT/RLT) w % | 110 |
| Stosunek momentu krytycznego (BDT/RLT) w % | 200 |
| Stosunek prądu rozruchowego (LRA/RLA) w % | 750 |
| Zewnętrzny moment bezwładności przy rozruchu (kg·m²) | 326 |
| Moment bezwładności GD² (kg·m²) | 27,2 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 |
| Rodzaj obciążenia | Charakterystyka paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Sposób chłodzenia | IC411 |
| Sposób rozruchu | DOL, falownik lub softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | miedziane pręty wirnika |
| Typ skrzynki zaciskowej | VYBO CB2-LV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 5600 kg |
| Kolor | RAL7030 |
| Wykończenie lakiernicze | połysk |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6221C3/6221C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x PTC w uzwojeniach | |
2-biegunowy silnik elektryczny H17RL 450X3-2 został zaprojektowany tak, aby zapewniać kompaktową moc w zakładach przemysłowych bez niepotrzebnego zapotrzebowania na miejsce w zespole napędowym. Zarówno operatorom dużych fabryk, jak i producentom OEM ten asynchroniczny silnik elektryczny zapewnia stabilną podstawę dla urządzeń, które muszą pracować z dużą rezerwą mocy i przy powtarzających się obciążeniach. W praktyce wspiera to płynny rozruch technologii, dokładniejsze wymiarowanie rozdziału energii oraz niezawodną pracę pod długotrwałym obciążeniem.
Solidna konstrukcja żeliwna do wymagającej eksploatacji
Solidna konstrukcja żeliwna pomaga tłumić drgania i utrzymywać stabilność mechaniczną również w zastosowaniach z częstymi rozruchami i zmianami obciążenia. W połączeniu z konstrukcją asynchronicznego silnika z wirnikiem klatkowym tworzy to niezawodną podstawę dla długiej żywotności łożysk i wirnika.
- Duża sztywność ramy zmniejsza ryzyko odkształcenia pod ciągłym obciążeniem.
- Stabilne osadzenie podzespołów sprzyja dokładniejszej pracy napędu.
- Efektywność energetyczna pomaga utrzymać koszty eksploatacji pod kontrolą.
Kompaktowa moc i elastyczny wybór częstotliwości
Przy mocy 1000 kW i znamionowej prędkości 2985 obr./min silnik zapewnia parametry odpowiednie do technologii, w których decydująca jest duża moc w ograniczonej przestrzeni montażowej. Możliwość wyboru częstotliwości ułatwia wdrożenie także w konfiguracjach wymagających 60 Hz bez zmiany koncepcji napędu. Dzięki temu asynchroniczny silnik elektryczny można dostosować do projektów z różnymi standardami zasilania i wymaganiami produkcyjnymi.
- Moment znamionowy 3199 Nm wspiera obciążenia o wysokiej dynamice.
- Współczynnik momentu rozruchowego 110 % pomaga przy uruchamianiu układów o dużej bezwładności.
- Współczynnik momentu maksymalnego 200 % zwiększa rezerwę eksploatacyjną w warunkach krytycznych.
Zastosowanie w systemach technologicznych i liniach produkcyjnych
Silnik może być używany do napędu młynów, kruszarek kruszywa, stacji sprężarek, wirówek, zespołów pompowych, bloków wentylatorowych i systemów przenośników materiałów sypkich. W tych zastosowaniach ważna jest nie tylko rezerwa mocy, ale również stabilność pod długotrwałym obciążeniem i kontrolowane zachowanie cieplne. Klasa izolacji F wraz z klasą przyrostu temperatury B wspiera pracę tam, gdzie niezawodność w cyklach ciągłych ma kluczowe znaczenie.
Sprawdzona podstawa produkcyjna VYBO Electric
VYBO Electric dostarcza rozwiązanie oparte na doświadczeniu z dużych projektów przemysłowych oraz wymaganiach dotyczących precyzyjnej integracji z systemami technologicznymi. Łożysko DE 6221C3 i łożysko NDE 6221C3 wspierają przewidywalną pracę, natomiast miedziane pręty w klatce wirnika pomagają przenosić energię w wymagających warunkach. Przy masie 5600 kg i dużej bezwładności silnik pozostaje odpowiedni do zastosowań, w których oczekuje się solidnej konstrukcji i długotrwałej pracy. Skorzystaj z oferty i wybierz rozwiązanie wspierające niezawodne działanie także przy dużej mocy i ciągłym obciążeniu.
