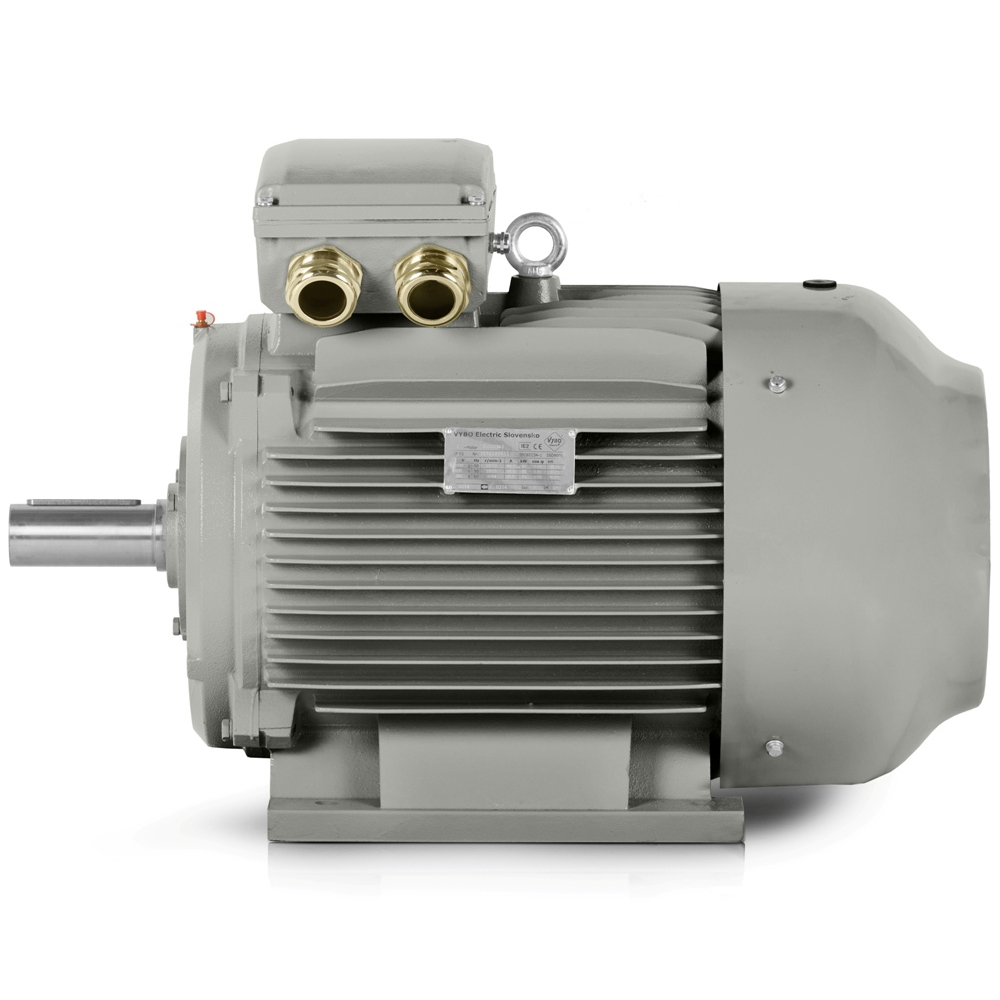

Trójfazowy silnik elektryczny: 3LC-280S-4, 75 kW
| Podstawowe dane techniczne | |
| Typ silnika | 3LC-280S-4 |
| Moc znamionowa (kW) | 75 |
| Wielkość ramy (mm) | 280 |
| Liczba biegunów | 4 |
| Prędkość znamionowa (obr./min) | 1485 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | △/Y |
| Prąd znamionowy 400 V (A) | 129 |
| Prąd znamionowy 690 V (A) | 74,78 |
| Sprawność przy 100% obciążenia (%) | 95 |
| Klasa sprawności | IE3 |
| Współczynnik mocy przy 100% obciążenia | 0,88 |
| Charakterystyka rozruchu i momentu | |
| Stosunek momentu rozruchowego (LRT/RLT) | 2 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,3 |
| Stosunek prądu rozruchowego (LRA/RLA) | 6,9 |
| Moment bezwładności wirnika (kg·m²) | 2,1199 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Układ montażowy | IM B3, B5, B35, V1 |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC411 |
| Metoda rozruchu | Rozruch bezpośredni (DOL), falownik (VFD), softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Przepusty kablowe | 2-M63X1.5 |
| Warunki pracy | |
| Zakres temperatury otoczenia | -20 do +40°C (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Opakowanie i wymiary | |
| Wymiary opakowania (mm) | 1102*652*846 |
| Masa opakowania (kg) | 570 |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6317-C3/6317-C3 |
| Środek smarny | Smar na bazie litu nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 3 x termistor PTC | |
Przy projektowaniu napędu decydujące są stabilność, dostępność części zamiennych i długoterminowa ekonomika eksploatacji. Ten silnik elektryczny 1500 obr./min w wykonaniu 3LC PRO zapewnia idealną równowagę między ceną zakupu a oszczędnością energii, a model 3LC-280S-4 sprawdza się wszędzie tam, gdzie napęd potrzebuje rezerwy zarówno przy rozruchu, jak i obciążeniu ciągłym.

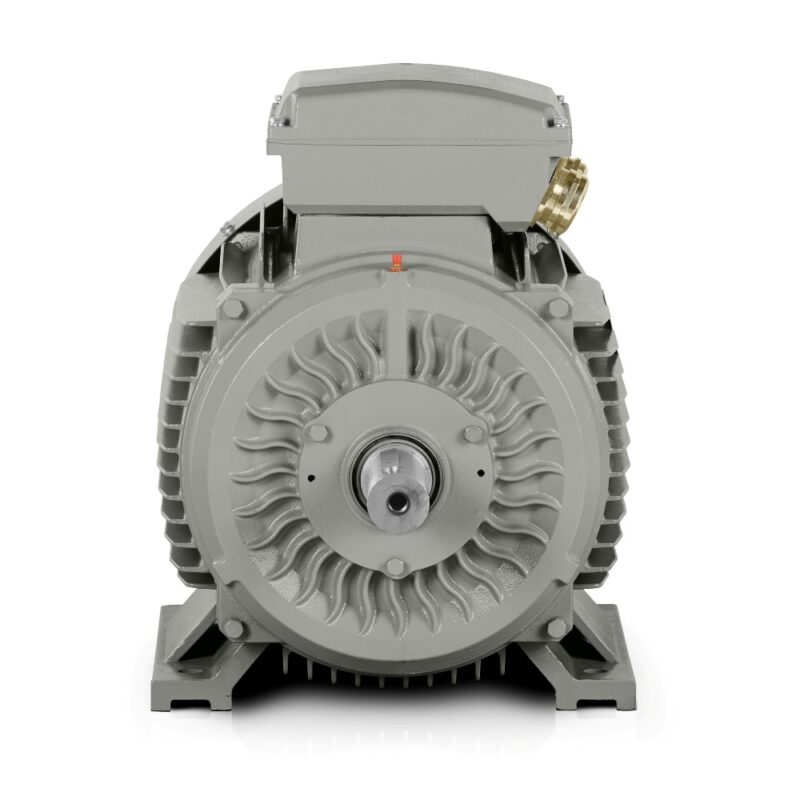

Solidna rama żeliwna pomaga utrzymać precyzyjne położenie silnika nawet podczas pracy ciągłej, drgań i częstych rozruchów. Wzmocnione żeliwne tarcze łożyskowe wraz ze wzmocnionymi żeliwnymi łapami poprawiają sztywność montażu i wspierają dłuższą żywotność w maszynach pracujących wielozmianowo.
Klasa sprawności IE3 ogranicza straty energii przy normalnym obciążeniu i ma sens na liniach pracujących przez wiele godzin każdego dnia. W praktyce szczególnie docenisz to tam, gdzie liczy się różnica między krótkoterminową oszczędnością na cenie zakupu a rzeczywistym wpływem na koszty energii elektrycznej przez cały okres eksploatacji maszyny.
Moc 75 kW, prędkość znamionowa 1485 obr./min i zasilanie 400/690 V stanowią odpowiednią podstawę dla trójfazowego silnika elektrycznego w zastosowaniach wymagających płynnej pracy i niezawodnego rozruchu. Silnik elektryczny 400 V tej konstrukcji pasuje do standardowych przemysłowych systemów zasilania bez zbędnych modyfikacji instalacji.
Silnik elektryczny 1500 obr./min do stabilnej pracy technologii produkcyjnych
W przemyśle lekkim i średnim ten trójfazowy silnik elektryczny szczególnie dobrze sprawdza się tam, gdzie obciążenie zmienia się w czasie zmiany roboczej i ważna jest odporność na długotrwałe obciążenie cieplne. Konstrukcja zapewnia równomierne osiągi napędów, które nie powinny niepotrzebnie się wahać.
- Centrale wentylacyjne o większych oporach w sieci kanałów.
- Pompy odśrodkowe w zakładach uzdatniania wody procesowej.
- Przenośniki ślimakowe do materiałów sypkich.
- Przenośniki taśmowe na liniach pakujących i sortujących.
- Mieszadła w systemach dozowania chemikaliów.
- Jednostki sprężarkowe do wewnętrznej dystrybucji sprężonego powietrza.
- Zespoły wentylatorów do odciągu w halach produkcyjnych.
- Prasy brykietujące do przetwarzania odpadów.
- Linie granulacji w przetwórstwie tworzyw sztucznych.
Solidna rama żeliwna do maszyn o wyższych wymaganiach sztywności
Producenci OEM szczególnie doceniają, że konstrukcja żeliwna pomaga zachować geometryczną dokładność montażu nawet pod obciążeniem dynamicznym. W mniejszych jednostkach technologicznych zmniejsza to ryzyko niepożądanych drgań, które w przeciwnym razie mogłyby skrócić żywotność łożysk i zwiększyć liczbę interwencji serwisowych.
Dla instalatorów kolejnym ważnym szczegółem są dławiki kablowe 2-M63X1.5, upraszczające projekt połączenia z rozdzielnicą lub maszyną. Łożysko DE 6317-C3 i łożysko NDE 6317-C3 wybrano do stabilnego osadzenia w zastosowaniach, w których niezawodność nie podlega kompromisom.
Sprawność IE3 pomagająca obniżyć koszty eksploatacji
W maszynach seryjnych każdy punkt procentowy strat przekłada się na koszty długoterminowe. Klasa sprawności IE3 ma więc sens w urządzeniach pracujących w stałych cyklach, przenośnikach, wentylatorach i pompach, gdzie oszczędności energii kumulują się przez tysiące godzin pracy.
Poziom hałasu 80 dB(A) można uwzględnić podczas projektowania pomieszczeń technicznych i zespołów maszyn. Moment bezwładności wirnika 2.120 kg/m² pomaga przy projektowaniu trybów przyspieszania i zwalniania, co jest przydatne dla inżynierów wymiarujących napędy z częstszymi rozruchami.
Sprawdzony w produkcji seryjnej i wymianach serwisowych
Model 3LC-280S-4 opiera się na dyscyplinie produkcyjnej, którą w praktyce potwierdzają również certyfikaty ISO. Dla zespołów serwisowych masa z opakowaniem 570 kg i wymiary opakowania 1102*652*846 mm są ważne, ponieważ upraszczają planowanie manipulacji, magazynowania i wymiany w zakładzie.
Jeśli potrzebujesz napędu do linii produkcyjnej, systemu technologicznego lub zespołu OEM, 3LC PRO oferuje rozsądną rezerwę mocy, długą żywotność łożysk i niższe zużycie w codziennej pracy. Skorzystaj z oferty i wybierz silnik wspierający niezawodne działanie urządzenia bez zbędnych przestojów.
