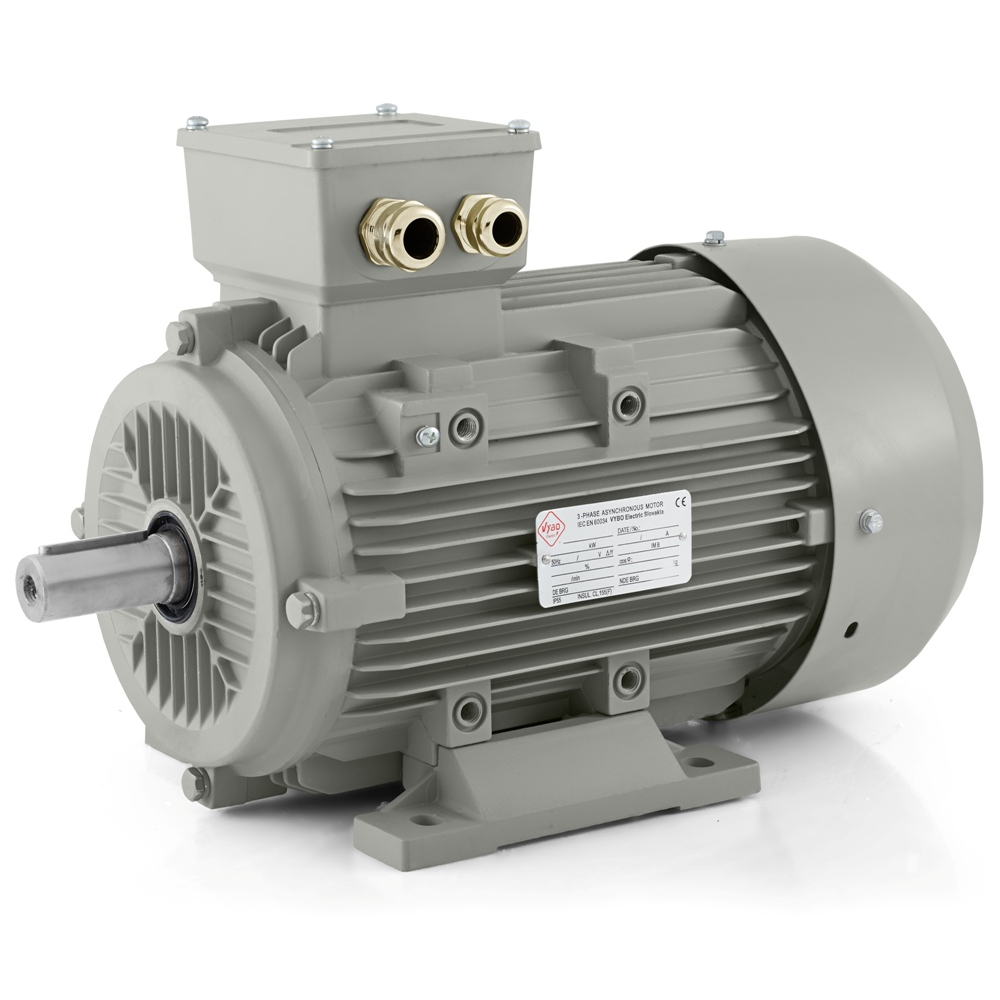

Silnik elektryczny 7,5 kW, 1450 obr./min, 400 V, 1AL-132M-4

Silnik elektryczny 1AL-132M-4 do zastosowań, w których liczą się płynny rozruch i długi cykl pracy

Silnik elektryczny 1AL-132M-4 został zaprojektowany do technologii, w których moc nie jest przekazywana tylko przez krótki czas, lecz pozostaje wykorzystywana przez dłuższe okresy pracy. Moc 7,5 kW, napięcie znamionowe 400/690 V, połączenie Delta/Y i prędkość znamionowa 1450 obr./min przy 50 Hz tworzą niezawodną podstawę dla urządzeń wymagających pewnej pracy bez niepotrzebnych wahań. Silnik ma konstrukcję 4-biegunową i jest przygotowany do stabilnej pracy przemysłowej w technologiach, w których napęd jest naturalnym elementem codziennego rytmu produkcji.

W praktyce model ten stosuje się na liniach transportowych, w zestawach pompowych, jednostkach wentylatorowych, technologiach mieszania, liniach pakujących i napełniających, urządzeniach dozujących, systemach odciągowych, stanowiskach sortujących, modułach manipulacyjnych, liniach recyklingowych oraz maszynach, w których materiał jest przemieszczany lub obrabiany w regularnym cyklu. W takich zastosowaniach często kluczowe jest, aby po rozruchu silnik przeszedł do stabilnego trybu pracy i utrzymywał go także przy dłuższym obciążeniu. Dlatego model nadaje się tam, gdzie urządzenie musi niezawodnie pracować przez całą zmianę bez niepożądanej niestabilności w przenoszeniu mocy.

Zachowanie podczas rozruchu i pod obciążeniem

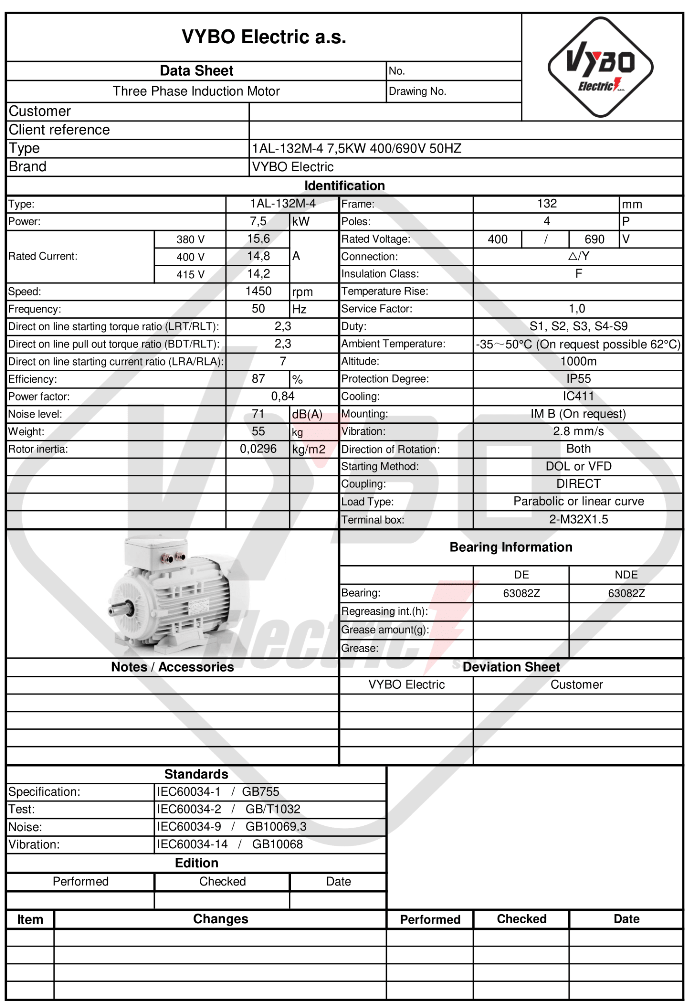

W silniku przemysłowym tej klasy liczy się nie tylko sama moc, ale również zachowanie w chwili rozruchu i podczas przejścia do trybu roboczego. Prąd znamionowy wynosi 14,8 A przy 400 V oraz 8,58 A przy 690 V, co jest ważne przy projektowaniu zasilania i zabezpieczeń oraz integracji z szafą sterowniczą. Stosunek momentu rozruchowego 2,3, stosunek momentu krytycznego 2,3 i stosunek prądu rozruchowego 7 stanowią podstawę wyraźnego startu w urządzeniach uruchamianych wielokrotnie lub pracujących pod regularnym obciążeniem. W praktyce oznacza to pewniejszy rozruch pomp, wentylatorów, przenośników i jednostek mieszających, gdzie od napędu oczekuje się przewidywalnego zachowania bez zbędnych udarów.

Silnik jest przeznaczony do typu obciążenia o parabolicznej lub liniowej charakterystyce, dlatego dobrze sprawdza się w technologiach, w których opór w trakcie cyklu zmienia się zależnie od przepływu, ciśnienia, ruchu mechanizmu lub właściwości obrabianego materiału. Sprawność 87 % i współczynnik mocy 0,84 wspierają zrównoważony tryb pracy w urządzeniach, gdzie napęd działa ciągle lub jest regularnie załączany w cyklu produkcyjnym. Ważny jest także moment bezwładności wirnika 0,0296 kg·m², który pomaga utrzymać niezawodną reakcję przy powtarzających się rozruchach, dłuższych okresach pracy lub regularnym transporcie materiału.

Konstrukcja mechaniczna i warunki montażu

Ten silnik elektryczny ma wysokość osi 132 mm, odpowiednią dla urządzeń, w których oczekuje się stabilnego montażu i regularnego obciążenia roboczego. Po stronie DE i NDE zamontowano łożyska 6308-2Z, a smarowanie zapewnia smar litowy nr 2 w odpowiedniej klasie temperaturowej. Wyważenie z połową wpustu wspiera spokojną pracę przy montażu kół pasowych, sprzęgieł i innych elementów przeniesienia mocy, co ma znaczenie dla stabilności całego zespołu i długoterminowej niezawodności połączenia mechanicznego.

Silnik może obracać się w obu kierunkach, co rozszerza zakres zastosowań w mechanizmach nawrotnych, systemach podawania dwukierunkowego i jednostkach, w których kierunek pracy zmienia się w zależności od fazy procesu. Do praktycznych elementów konstrukcji należą również 2 dławnice M32X1.5. Masa z opakowaniem 55 kg oraz wymiary opakowania 540 × 290 × 340 mm pomagają planować magazynowanie, transport i wymianę serwisową.

Warunki, do których silnik jest przygotowany

Napęd przemysłowy musi niezawodnie pracować także w środowisku, gdzie występuje pył, wyższa temperatura lub regularne czyszczenie urządzeń. 1AL-132M-4 ma stopień ochrony IP55, który pomaga chronić wewnętrzne części przed pyłem i bryzgami wody. W technice transportowej, pakowaniu, wentylacji i zastosowaniach pompowych ma to bezpośrednie znaczenie eksploatacyjne. Stabilne warunki cieplne wspiera chłodzenie IC411. Silnik ma klasę izolacji F i przyrost temperatury B i jest przeznaczony do temperatury otoczenia do +65 °C oraz wysokości do 1000 m.

Prędkość drgań 2,8 mm/s w klasie A i poziom hałasu 71 dB(A) wspierają zrównoważone zachowanie mechaniczne. W zakładach, gdzie kilka napędów pracuje obok siebie, jest to ważny element stabilności całej technologii.

Opcje sterowania i pracy w serii 1AL OPTIMAL

Silnik jest odpowiedni do rozruchu DOL, sterowania za pomocą falownika i pracy z softstartem. Pozwala to dostosować start i działanie do charakteru konkretnego urządzenia, od prostego rozruchu bezpośredniego po łagodniejsze sterowanie zgodnie z procesem roboczym. Współczynnik pracy 1,0 i tryby S1, S2, S3, S4-S9 umożliwiają zarówno pracę ciągłą, jak i cykle przerywane. Model 1AL-132M-4 należy do serii 1AL OPTIMAL, popularnej ze względu na bardzo dobry stosunek ceny do jakości, szybkie uruchomienie i szerokie możliwości montażu, w tym IM B3, IM B35, IM B5, IM B14, IM B34. Gdy potrzebny jest niezawodny silnik elektryczny 7,5 kW do regularnej i długotrwałej pracy przemysłowej, jest to profesjonalne rozwiązanie z solidnym zapleczem technicznym.
