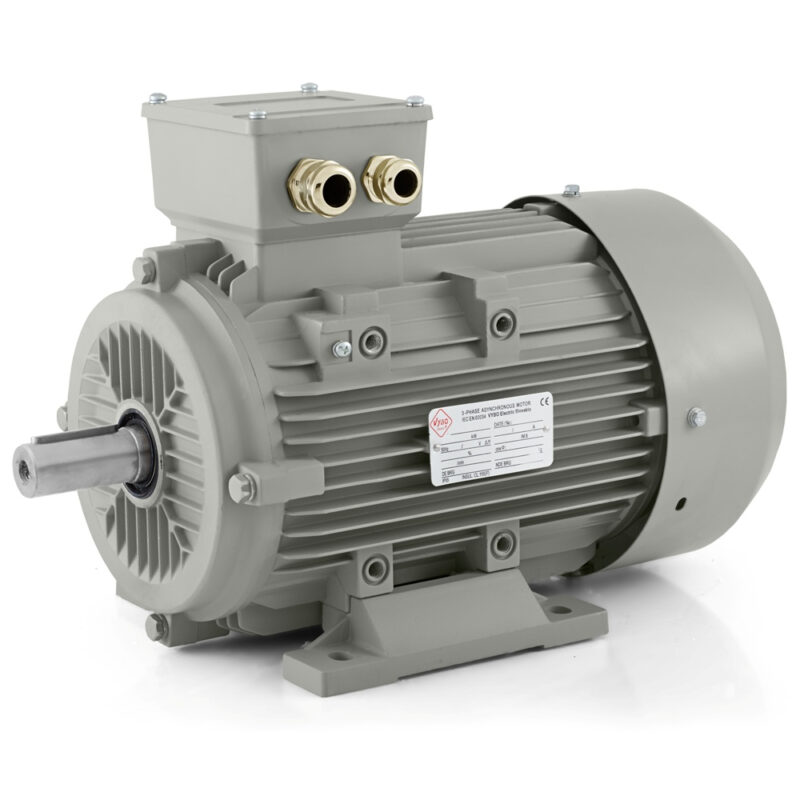

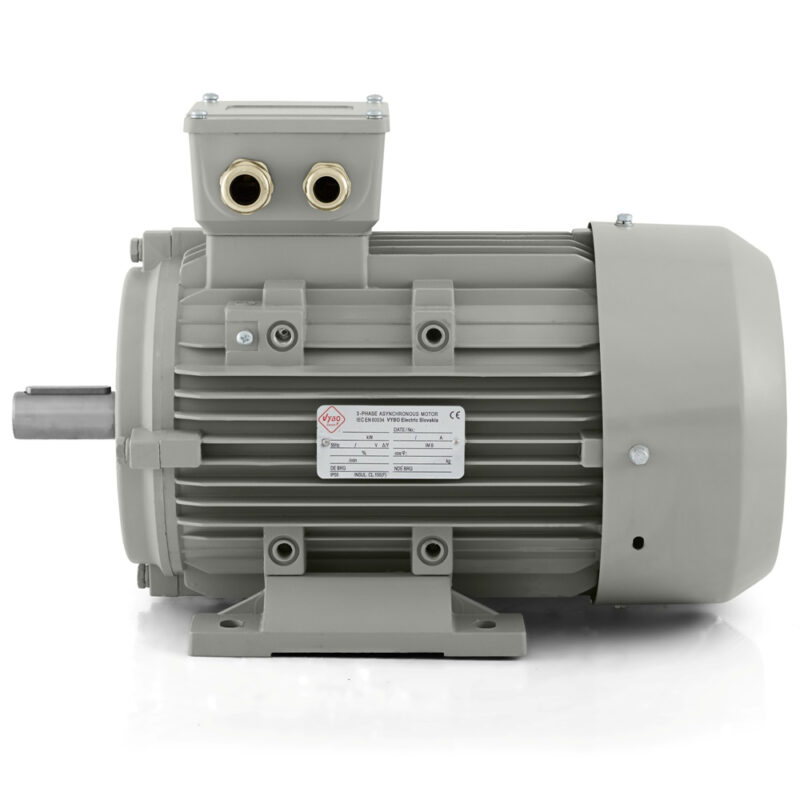

Silnik elektryczny 4 kW, 720 obr./min, 400 V, 1AL-160M1-8

Od montażu po pracę ciągłą — spokojny napęd 8-biegunowy do bardziej wymagającego rytmu pracy

W większych technologiach wolnoobrotowych ważne jest, aby nowy napęd dało się bezproblemowo zamontować w maszynie, a po uruchomieniu pracował dokładnie tak, jak wymaga tego proces. Silnik elektryczny 1AL-160M1-8 o mocy 4 kW, znamionowej prędkości 720 obr./min i zasilaniu 400/690 V należy do modeli przeznaczonych do stabilnego przenoszenia mocy przy niższym tempie pracy. Nadaje się wszędzie tam, gdzie technologia nie opiera się na wysokiej prędkości, lecz na płynnej pracy podczas dłuższych okresów roboczych. Typowe zastosowania obejmują zbiorniki mieszające, przenośniki ślimakowe, linie taśmowe, pompy obiegowe, zespoły wentylatorowe, odgałęzienia odciągowe, moduły suszące, systemy dozujące, linie napełniające oraz wolnoobrotowe mechanizmy w produkcji i przetwarzaniu materiałów.

W konstrukcji 8-biegunowej szczególnie ważny jest charakter ruchu. Prędkość 720 obr./min zapewnia silnikowi spokojniejsze zachowanie robocze, które dobrze przenosi się na układ mechaniczny maszyny. W praktyce oznacza to bardziej równomierny transport materiału, płynniejsze mieszanie zawartości zbiornika, spokojniejszy rozruch obiegów powietrza i stabilniejsze zachowanie podczas cyrkulacji cieczy. Moc 4 kW nie oznacza tutaj wyłącznie poziomu mocy, ale stanowi realną podstawę dla technologii, które muszą działać przez wiele godzin bez wahań i bez potrzeby agresywnej dynamiki.

Montaż mechaniczny i pewność przenoszenia mocy

Wielkość mechaniczna 160 mm predestynuje ten model do maszyn, w których układ mechaniczny wymaga już solidnej podstawy i stabilnego mocowania. Wielkość ta nadaje się do urządzeń o bardziej wytrzymałej konstrukcji, dłuższych odcinków transportowych, większych zespołów mieszających oraz pomp i wentylatorów, w których napęd przez całą zmianę pracuje w regularnym rytmie. Łożyska 6309-2RZC3 po stronie DE i NDE wspierają niezawodne osadzenie wirnika i zwiększają pewność mechaniczną podczas długotrwałej pracy. Prędkość drgań 2,8 mm/s w klasie A pomaga utrzymać płynną pracę po połączeniu z kołem pasowym, sprzęgłem lub innym elementem transmisyjnym.

Ważnym szczegółem jest wyważenie z połową wpustu, zgodne z typowymi wymaganiami montażu przemysłowego. Silnik może obracać się w obu kierunkach, dlatego może pracować w różnych zespołach technologicznych bez zbędnej modyfikacji układu mechanicznego. Moment bezwładności wirnika 0,0753 kg·m² wspiera łagodniejszą reakcję podczas rozruchu i zmian stanu pracy, co jest szczególnie korzystne w urządzeniach przechodzących między kilkoma fazami procesu. Konstrukcja obejmuje wejścia kablowe 2-M40X1.5, które ułatwiają przygotowanie połączenia zgodnie z praktyką przemysłową.

Podłączenie elektryczne i integracja z systemami sterowania

Silnik jest przeznaczony do częstotliwości 50 Hz i połączenia trójkąt/Y. Prąd znamionowy wynosi 9,78 A przy 400 V i 5,67 A przy 690 V, co daje jasną podstawę do projektowania zabezpieczeń, aparatury łączeniowej i elementów ochronnych w szafie sterowniczej. W większych zespołach technologicznych ważne jest, aby strona elektryczna pozostała czytelna i łatwa do zintegrowania z istniejącą infrastrukturą zakładu. Silnik nadaje się do DOL, pracy z falownikiem i softstartem, dlatego można go stosować zarówno w prostszych, jak i sterowanych aplikacjach. W niektórych maszynach wystarczy rozruch bezpośredni, natomiast w innych korzystniejszy jest łagodniejszy start lub możliwość dopasowania tempa pracy do konkretnego procesu.

Takie podejście jest praktyczne na liniach dozujących, trasach transportowych z regularnymi startami, przy mieszaniu ze zmiennym oporem, a także w wentylatorach i pompach, gdzie pracę ustawia się zgodnie z potrzebami technologii. Tutaj wyróżnia się również platforma 1AL OPTIMAL, zaprojektowana jako profesjonalne rozwiązanie VYBO Electric do szerokiego zastosowania przemysłowego, z naciskiem na kompatybilność i łatwą integrację z procesem.

Obciążenie robocze i charakter pracy

Model jest przeznaczony do parabolicznej lub liniowej charakterystyki obciążenia, dlatego naturalnie pasuje do zadań, w których opór rośnie płynnie albo pozostaje w regularnym zakresie roboczym. W eksploatacji tworzy to dobrą podstawę do wentylatorów i pomp, ale również procesów mechanicznych, w których materiał jest równomiernie transportowany, dozowany, mieszany lub obracany. Stosunek prądu rozruchowego 6,0 pomaga przy projektowaniu sposobu rozruchu i doborze zabezpieczeń, tak aby start silnika był zgodny z elektryczną częścią urządzenia. Osiem biegunów i moc 4 kW tworzą razem profil roboczy, który sprawdza się tam, gdzie technologia wymaga wytrzymałości i regularności zamiast szybkiego wejścia na wysokie obroty.

Ochrona, chłodzenie i warunki w hali

W normalnej pracy produkcyjnej trzeba uwzględnić pył, wilgoć, wahania temperatury otoczenia i długie okresy pracy. Stopień ochrony IP55 pomaga zabezpieczyć silnik w takim środowisku, a chłodzenie IC411 wspiera odprowadzanie ciepła przy standardowym obciążeniu. Klasa izolacji F wraz z przyrostem temperatury B tworzy odpowiednią podstawę do niezawodnej pracy ciągłej i przerywanej. Silnik jest przygotowany do trybów S1, S2, S3 i S4-S9, dlatego może pracować zarówno długo w sposób ciągły, jak i w powtarzalnych cyklach. Zastosowanie przewidziano przy temperaturze otoczenia do +65 °C i wysokości do 1000 m. Poziom hałasu 68 dB(A) odpowiada kategorii mocy i przy prawidłowym montażu wspiera spokojną pracę w hali przemysłowej.

Silnik elektryczny 1AL-160M1-8 jest rozwiązaniem do technologii wymagających solidnej konstrukcji mechanicznej, czytelnego połączenia elektrycznego i wolnoobrotowego przenoszenia mocy zdolnego do niezawodnej codziennej pracy. Po zamontowaniu w maszynie zapewnia dokładnie to, czego oczekuje się od 8-biegunowego napędu przemysłowego: spokojną pracę, stabilne przekazywanie energii i gotowość do długotrwałej eksploatacji.
