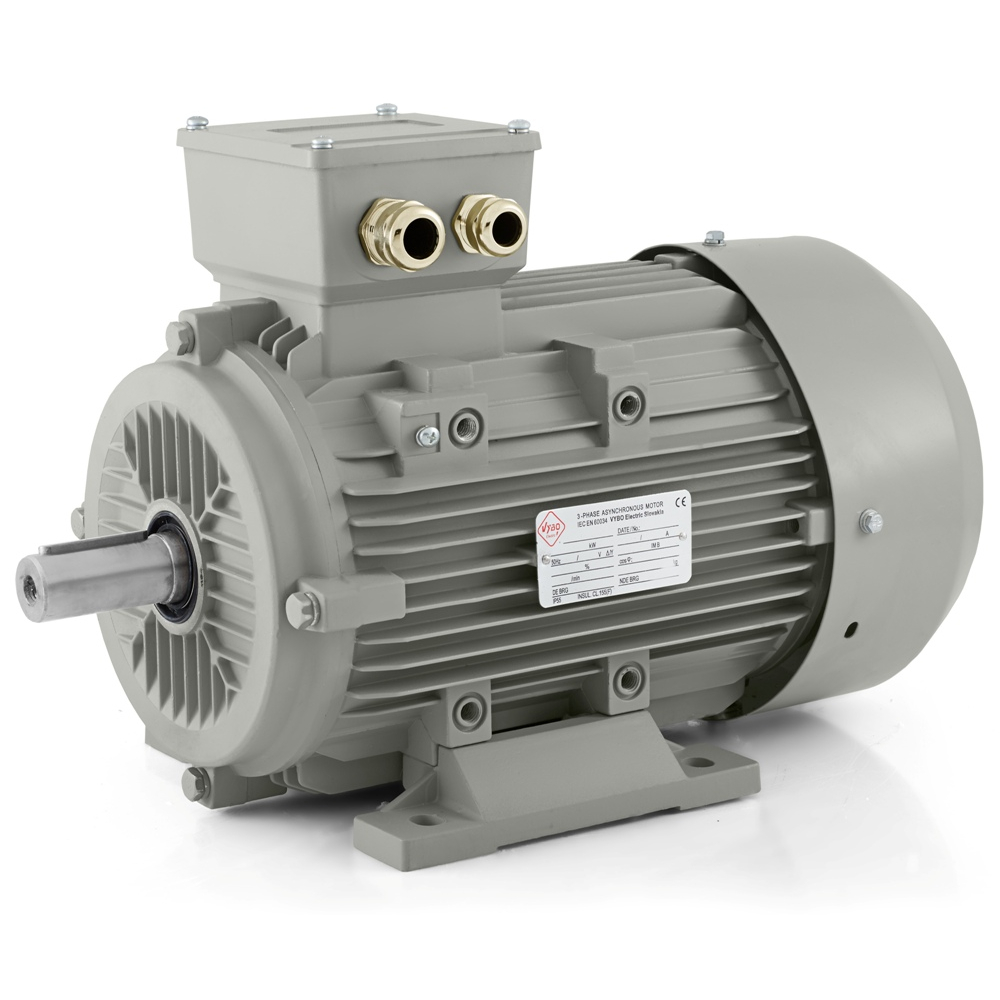

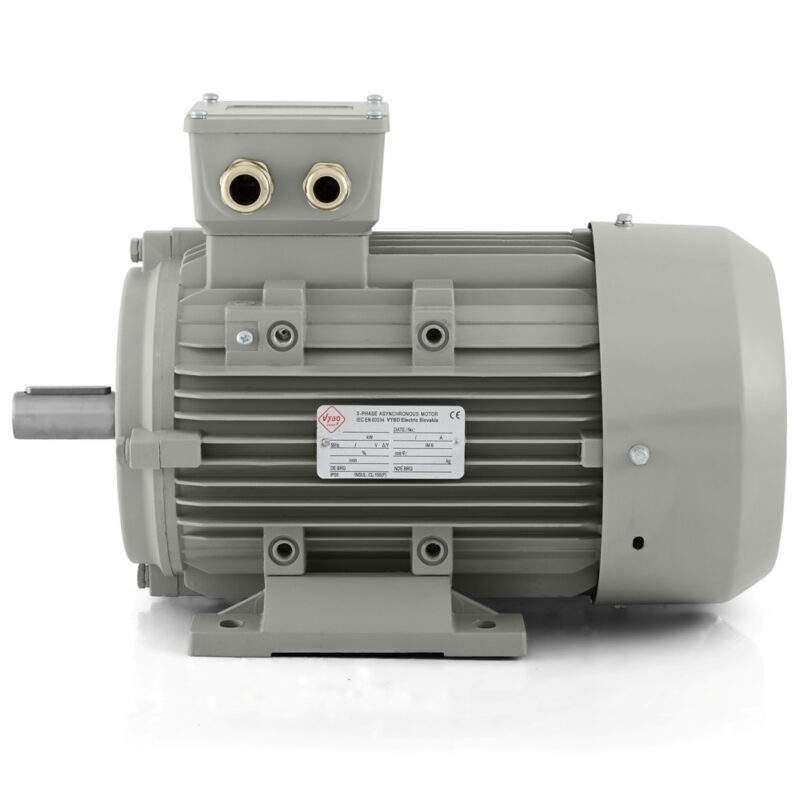

Silnik elektryczny 4 kW, 1435 obr./min, 400 V, 1AL-112M-4

Wysokość osi 112 mm dla napędów przenoszących już znaczące obciążenie produkcyjne

Silnik elektryczny 1AL-112M-4 z serii 1AL OPTIMAL jest trójfazowym silnikiem asynchronicznym przeznaczonym do zastosowań, w których napęd musi pracować stabilnie, bez zbędnych wahań i niezawodnie także pod długotrwałym obciążeniem. Moc 4 kW, napięcie znamionowe 400/690 V i konstrukcja 4-biegunowa tworzą pewną podstawę dla technologii, w których przenoszone jest już wyraźne obciążenie robocze. Przy częstotliwości 50 Hz silnik osiąga prędkość znamionową 1435 obr./min. Wysokość osi 112 mm odpowiada urządzeniom, w których oczekuje się solidnego mocowania mechanicznego, rozsądnej przestrzeni montażowej i długoterminowej niezawodności.

Model ten naturalnie sprawdza się w liniach transportowych, liniach pakujących i napełniających, zespołach wentylatorowych, stacjach pompowych, jednostkach mieszających, technologiach dozowania, stanowiskach sortujących, systemach manipulacyjnych, liniach recyklingowych, mechanizmach podających, urządzeniach zamykających oraz samodzielnych jednostkach produkcyjnych o regularnym rytmie pracy. W takich zastosowaniach ważne jest, aby silnik mógł utrzymywać stabilną pracę przez całą zmianę i dobrze wpisywał się w konstrukcję maszyny bez konieczności stosowania przesadnie masywnego rozwiązania.

Dlaczego ta moc jest istotna w praktycznej eksploatacji

Przy mocy 4 kW silnik nie jest już tylko elementem pomocniczym urządzenia, lecz często przenosi znaczną część obciążenia roboczego całej technologii. Prąd znamionowy wynosi 8,36 A przy 400 V oraz 4,85 A przy 690 V, co jest ważną wartością podczas projektowania podłączenia elektrycznego i doboru zabezpieczeń. Sprawność 84,2 % i współczynnik mocy 0,82 wspierają zrównoważoną pracę, gdy napęd działa regularnie przez całą zmianę lub jest wielokrotnie załączany w cyklu produkcyjnym.

Rozruch silnika określa stosunek momentu rozruchowego 2,3, stosunek momentu krytycznego 2,3 i stosunek prądu rozruchowego 7. W technologiach z powtarzającymi się rozruchami zapewnia to wyraźny rozbieg i stabilne załączenie bez zbędnie nieregularnego zachowania. Typ obciążenia o parabolicznej lub liniowej charakterystyce rozszerza zastosowanie tam, gdzie opór zmienia się wraz z ruchem mechanizmu, przepływem medium lub charakterem obrabianego materiału. Ważny jest również moment bezwładności wirnika 0,0095 kg·m², który wspiera niezawodną reakcję przy dozowaniu, regularnym podawaniu lub sekwencyjnym cyklu roboczym.

Silnik do środowisk, w których pracuje się codziennie bez niepotrzebnych przestojów

W halach produkcyjnych i jednostkach technicznych napęd jest często narażony na pył, wysoką temperaturę, długie czasy pracy i regularne obciążenia mechaniczne. 1AL-112M-4 ma stopień ochrony IP55, który pomaga chronić wewnętrzne części silnika przed pyłem i bryzgami wody. Jest to praktyczne w urządzeniach do transportu materiału, podczas pakowania i pompowania, w systemach wentylacyjnych oraz w zakładach, gdzie technologia jest regularnie czyszczona. Stabilność cieplną zapewnia chłodzenie IC411, wspierające niezawodną pracę pod długotrwałym obciążeniem.

Silnik ma klasę izolacji F i przyrost temperatury B. Jest przeznaczony do temperatur otoczenia do +65 °C i wysokości do 1000 m. Współczynnik pracy 1,0 oraz tryby S1, S2, S3, S4-S9 pozwalają na wykorzystanie zarówno w pracy ciągłej, jak i w procesach przerywanych. W produkcji, gdzie jedna maszyna działa bez przerwy, a druga uruchamia się regularnie według cyklu linii, jest to bardzo ważna zaleta eksploatacyjna. Poziom hałasu 65 dB(A) i prędkość drgań 2,8 mm/s w klasie A pomagają zachować zrównoważone zachowanie mechaniczne także przy dłuższym obciążeniu.

Montaż mechaniczny wspierający stabilność całego zespołu

Po stronie DE i NDE zastosowano łożyska 6306-2Z. Smarowanie zapewnia smar litowy nr 2 w odpowiedniej klasie temperaturowej. Wyważenie z połową wpustu jest ważne podczas montażu kół pasowych, sprzęgieł i innych elementów przeniesienia mocy, gdzie liczą się spokojna praca i niezawodne połączenie mechaniczne. Silnik może obracać się w obu kierunkach, co rozszerza możliwości zastosowania w mechanizmach nawrotnych, podawaniu dwukierunkowym i technologiach, w których kierunek pracy zmienia się zależnie od fazy procesu.

Silnik jest odpowiedni do rozruchu DOL, sterowania za pomocą falownika oraz pracy z softstartem. Daje to swobodę przy wyborze metody rozruchu i dostosowaniu pracy do konkretnego urządzenia. Do podłączenia elektrycznego przygotowano 2 dławnice M32X1.5. Praktyczna jest również obsługa podczas transportu i serwisu. Masa z opakowaniem wynosi 29 kg, a wymiary opakowania 420 × 245 × 310 mm.

1AL OPTIMAL jako sprawdzona platforma do szerokich zastosowań przemysłowych

Seria 1AL OPTIMAL należy do najlepiej sprzedających się gam VYBO Electric, z ponad 30 000 zainstalowanych jednostek w przemyśle. 1AL OPTIMAL znajduje się wśród najlepiej sprzedających się silników elektrycznych VYBO Electric i ma ponad 30 000 zainstalowanych jednostek w przemyśle. Seria jest znana z bardzo dobrego stosunku ceny do jakości, sprawdzonej jakości, wysokiej kompatybilności i szybkiego uruchomienia. W codziennym użytkowaniu ważne są także takie elementy jak wzmocniona skrzynka zaciskowa, ulepszona ochrona IP55 pokrywy skrzynki, stalowa osłona wentylatora i kompatybilne łapy. Podczas montażu można stosować wykonania IM B3, IM B35, IM B5, IM B14, IM B34. Silnik elektryczny 1AL-112M-4 jest więc odpowiednim wyborem dla zakładów potrzebujących 4 kW mocy, stabilnej pracy przemysłowej i podstawy technicznej przygotowanej do długotrwałego użytkowania.
