Silnik elektryczny 3 kW, 2860 obr./min, 400 V, 1AL-100L-2

Silnik elektryczny 1AL-100L-2 3 kW do linii i maszyn, w których oczekuje się stabilnej mocy napędu przez całą zmianę

Silnik elektryczny 1AL-100L-2 firmy VYBO Electric to trójfazowy silnik asynchroniczny przeznaczony do technologii przemysłowych, w których ważne są niezawodna praca, szybki rytm i trwała konstrukcja przygotowana do codziennych obciążeń. Moc 3 kW, konstrukcja 2-biegunowa oraz znamionowa prędkość 2860 obr./min przy częstotliwości 50 Hz sprawiają, że model ten jest odpowiednim napędem do urządzeń pracujących w szybszym tempie i wymagających stabilnych osiągów mechanicznych także pod regularnym obciążeniem. Napięcie znamionowe 230/400 V oraz połączenie trójkąt/gwiazda ułatwiają integrację ze standardowymi systemami trójfazowymi w różnych środowiskach przemysłowych.

Wielkość mechaniczna 100 umieszcza ten silnik w kategorii, w której napęd odpowiada już za znaczną część rytmu pracy maszyny. W praktyce oznacza to niezawodną bazę dla technologii, które muszą płynnie działać przez całą zmianę, radzić sobie z regularnymi rozruchami i jednocześnie zachować kompaktowy, dobrze użytkowy format konstrukcyjny. Model 1AL-100L-2 dobrze pasuje zatem do nowoczesnych systemów produkcyjnych, w których moc, przestrzeń i niezawodność muszą współgrać.

Poziom mocy odpowiedni do regularnego obciążenia przemysłowego

Przy mocy 3 kW silnik wchodzi już w zakres, w którym od napędu oczekuje się nie tylko dynamiki, lecz również długotrwale stabilnej wydajności roboczej. Prąd znamionowy wynosi 10,47 A przy 230 V i 6,02 A przy 400 V, co stanowi solidną podstawę do prawidłowego doboru elektrycznego i wyboru odpowiednich elementów systemu. Silnik pracuje ze współczynnikiem mocy 0,87 i sprawnością 82,6 %, zapewniając bardzo dobrą bazę techniczną dla urządzeń potrzebujących niezawodnego napędu o szybkim rytmie pracy.

Ważną częścią profilu eksploatacyjnego jest również zachowanie podczas rozruchu. Współczynnik momentu rozruchowego 2,3, współczynnik momentu maksymalnego 2,2 oraz współczynnik prądu rozruchowego 7,5 tworzą dobre warunki do przyspieszania do stanu roboczego także w urządzeniach, które regularnie się uruchamiają lub pracują w powtarzalnych cyklach. W praktyce ma to znaczenie wszędzie tam, gdzie napęd porusza elementy transportowe, jednostki wentylacyjne, mechanizmy dozujące lub zespoły technologiczne o wysokim tempie pracy.

Solidna baza dla procesów produkcyjnych, które nie mogą stracić rytmu

Model 1AL-100L-2 nadaje się do trybów pracy S1, S2, S3 oraz S4-S9, co poszerza jego zastosowanie zarówno w procesach ciągłych, jak i przerywanych. Współczynnik przeciążalności 1,0 odpowiada znamionowym warunkom pracy, a paraboliczna lub liniowa charakterystyka obciążenia pozwala na stosowanie w technologiach o różnym przebiegu oporu mechanicznego. Jest to szczególnie praktyczne w zakładach, gdzie podczas jednej zmiany naprzemiennie wykonywanych jest kilka zadań produkcyjnych, a silnik musi pozostać niezawodnym elementem całego systemu.

W rzeczywistej produkcji często kluczowe jest, aby napęd nie stał się słabym ogniwem technologii. Jeśli urządzenie transportuje materiał, wentyluje, miesza, pompuje lub wykonuje ruch mechaniczny, silnik musi radzić sobie z regularną pracą bez niestabilności i zbędnych przestojów. Właśnie tutaj 1AL-100L-2 ma bardzo dobre warunki do długotrwałej eksploatacji.

Gdzie ten silnik znajduje najbardziej naturalne zastosowanie

Moc 3 kW i prędkość 2860 obr./min czynią ten model idealnym dla technologii potrzebujących szybkiego napędu i stabilnej pracy pod regularnym codziennym obciążeniem. Dobrze sprawdza się w systemach transportowych, podajnikach materiału, liniach pakujących, modułach napełniających, urządzeniach etykietujących, mechanizmach sortujących i stacjach dozujących. Znajduje również zastosowanie w zespołach wentylatorowych, systemach odciągowych, pompach obiegowych, mieszalnikach przemysłowych, stanowiskach manipulacyjnych, liniach montażowych, technicznych jednostkach pomocniczych oraz pomocniczych zespołach produkcyjnych.

Jego zaletą jest dobre dopasowanie do urządzeń, w których sama kompaktowa konstrukcja już nie wystarcza i ważne są przekonujące, stabilne osiągi. W zakładach, gdzie monitoruje się ciągłość produkcji i płynną pracę poszczególnych jednostek, taki silnik stanowi bardzo praktyczny wybór. Wysoka prędkość i trwała konstrukcja pomagają technologii utrzymać tempo bez zbędnych kompromisów.

Konstrukcja przygotowana do normalnych i bardziej wymagających środowisk pracy

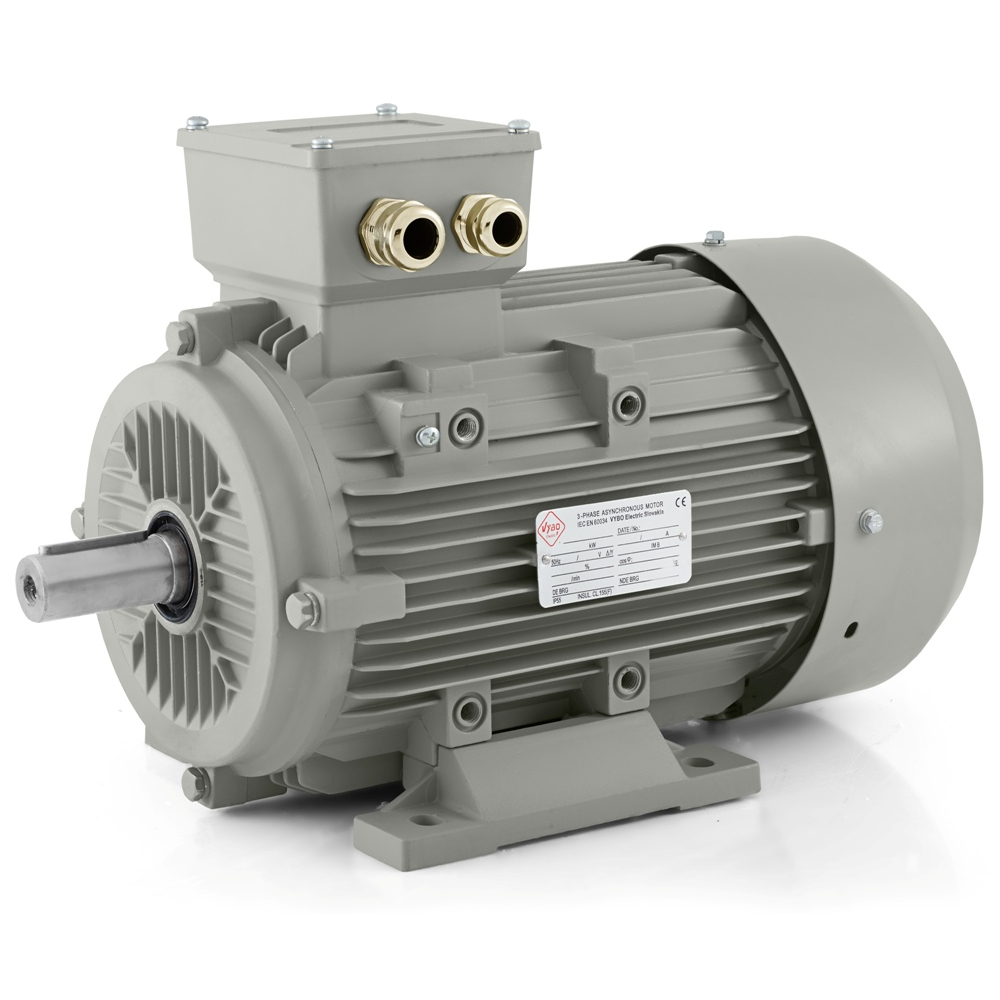

Silnik elektryczny 1AL-100L-2 wykonano w aluminiowej obudowie i wyposażono w stopień ochrony IP55, który zabezpiecza przed pyłem i strumieniami wody. W warunkach przemysłowych jest to ważna cecha, ponieważ silnik jest przygotowany do codziennego użytkowania w halach produkcyjnych, warsztatach i pomieszczeniach technicznych. Chłodzenie IC411 wspiera stabilne warunki cieplne podczas pracy pod obciążeniem. Klasa izolacji F i klasa przyrostu temperatury B uzupełniają bazę techniczną do regularnej i długotrwałej eksploatacji.

Silnik pracuje z prędkością drgań 2,8 mm/s w klasie A i poziomem hałasu 76 dB(A), co odpowiada przemysłowej kategorii mocy tego modelu. Wyważenie wykonuje się z półwpustem, a silnik może obracać się w obu kierunkach, co poszerza zakres zastosowań w różnych zespołach mechanicznych. Zarówno po stronie DE, jak i NDE zastosowano łożyska 6206-2Z, a smarowanie zapewnia smar litowy nr 2, wspierając niezawodną pracę mechaniczną podczas codziennego użytkowania.

1AL OPTIMAL jako platforma elastycznego montażu i profesjonalnego zastosowania

Model należy do serii 1AL OPTIMAL, znanej z wysokiej kompatybilności, sprawdzonej jakości i doskonałego stosunku jakości do ceny. Platforma jest przeznaczona do zastosowań standardowych i wymagających oraz ma mocną pozycję w przemyśle dzięki szerokiej użyteczności w wielu branżach. Seria jest dostępna w formach montażowych IM B3, IM B35, IM B5, IM B14 oraz IM B34, co daje większą swobodę przy projektowaniu urządzeń i wymianie napędów. Do praktycznych zalet należą również kompatybilne łapy, możliwość wymiany przedniej tarczy łożyskowej, wzmocniona skrzynka zaciskowa, ulepszona ochrona IP55 skrzynki zaciskowej, stalowa osłona wentylatora, starannie zaprojektowana obudowa zwiększająca skuteczność chłodzenia oraz wzmocnione łożyska.

Silnik jest wyposażony w dławnice kablowe 2-M25X1.5. Wymiary opakowania 405 × 230 × 295 mm, masa z opakowaniem 24 kg oraz moment bezwładności wirnika 0,0109 kg·m² uzupełniają informacje dotyczące obsługi, logistyki i zachowania mechanicznego podczas rozruchu. Silnik nadaje się do rozruchu metodą DOL, a zależnie od wymagań technologii także do sterowania przez falownik lub softstart. 1AL-100L-2 stanowi zatem niezawodny napęd przemysłowy dla urządzeń wymagających wysokiej prędkości, stabilnej mocy i gotowości do intensywnego codziennego użytkowania.
