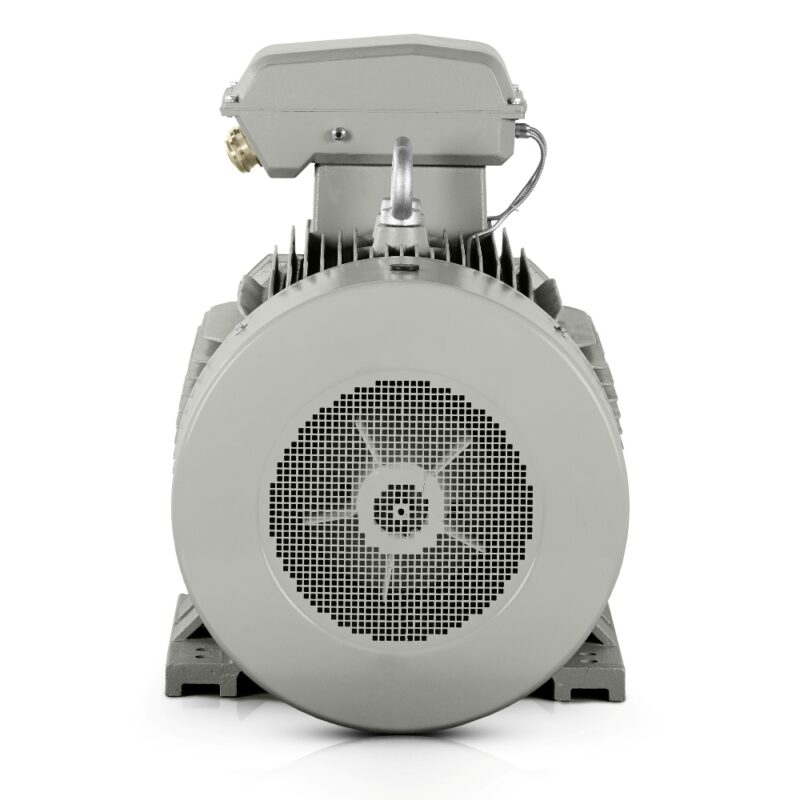

Trójfazowy silnik elektryczny: 3LC-355M2-2, 250 kW
| Podstawowe dane techniczne | |
| Typ silnika | 3LC-355M2-2 |
| Moc znamionowa (kW) | 250 |
| Wielkość ramy (mm) | 355 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (obr./min) | 2980 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | △/Y |
| Prąd znamionowy 400 V (A) | 414 |
| Prąd znamionowy 690 V (A) | 240 |
| Sprawność przy 100% obciążenia (%) | 95,8 |
| Klasa sprawności | IE3 |
| Współczynnik mocy przy 100% obciążenia | 0,91 |
| Charakterystyka rozruchu i momentu | |
| Stosunek momentu rozruchowego (LRT/RLT) | 1,6 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,2 |
| Stosunek prądu rozruchowego (LRA/RLA) | 7,2 |
| Moment bezwładności wirnika (kg·m²) | 3,345 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Układ montażowy | IM B3, B5, B35, V1 |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC411 |
| Metoda rozruchu | Rozruch bezpośredni (DOL), falownik (VFD), softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Przepusty kablowe | 2-M63X1.5 |
| Warunki pracy | |
| Zakres temperatury otoczenia | -20 do +40°C (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Opakowanie i wymiary | |
| Wymiary opakowania (mm) | 1607*822*1161 |
| Masa opakowania (kg) | 1606 |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6319-C3/6319-C3 |
| Środek smarny | Smar na bazie litu nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 3 x termistor PTC | |
Silnik elektryczny 3000 obr./min dla stabilnej wydajności w pracy ciągłej
Model 3LC-355M2-2 zapewnia sprawność i wartość zakładom potrzebującym niezawodnego napędu o mocy znamionowej 250 kW i prędkości 2980 obr./min. W średnich przedsiębiorstwach, dużych fabrykach i automatyce przemysłowej silnik elektryczny 3000 obr./min sprawdza się tam, gdzie decydujące są płynny rozruch, stabilne obciążenie i uporządkowana praca długoterminowa.
Klasa sprawności IE3 wspiera niższe zużycie pod normalnym obciążeniem i pomaga utrzymać koszty eksploatacji pod kontrolą również w produkcji wielozmianowej. Ta seria asynchronicznych silników elektrycznych jest przeznaczona do zastosowań, w których ważne są nie tylko moc, ale również odporność na częste rozruchy i długie cykle pracy.
Solidna żeliwna obudowa do codziennych obciążeń produkcyjnych
Solidna żeliwna obudowa, wzmocnione żeliwne tarcze łożyskowe i wzmocnione żeliwne łapy tworzą sztywną podstawę do montażu w jednostkach technologicznych. Rozwiązanie jest cenione przez inżynierów i projektantów, którzy muszą ograniczać drgania, utrzymywać dokładne osiowanie i upraszczać serwis w wymagającej pracy. Przemysłowy silnik elektryczny o takiej konstrukcji skuteczniej wytrzymuje długotrwałe obciążenia mechaniczne.
Parametry upraszczające projekt napędu i dobór zabezpieczeń
Prąd znamionowy 414 A przy △ 400V i 240 A przy Y 690V pomaga przy projektowaniu zasilania i wymiarowaniu rozdzielnicy. Stosunek prądu rozruchowego 7.2 i stosunek momentu rozruchowego 1.6 dostarczają projektantom przydatnych danych przy ocenie rozruchu pod obciążeniem. Stosunek momentu krytycznego 2.2 wspiera zastosowanie w liniach technologicznych, gdzie podczas rozruchu wymagana jest odpowiednia rezerwa.
Współczynnik mocy 0.91 i sprawność 95.8% są korzystne w zastosowaniach z długimi dziennymi okresami pracy. Poziom hałasu 100 dB(A) należy uwzględnić przy projektowaniu stanowiska pracy i obudowy, szczególnie w strefach z operatorami i dostępem serwisowym.
Układ łożysk i bezwładność dla dłuższych okresów międzyserwisowych
Zarówno łożysko DE 6319-C3, jak i łożysko NDE 6319-C3 wspierają stabilne osadzenie wirnika pod obciążeniami typowymi dla stale pracujących linii produkcyjnych. Bezwładność wirnika 3.345 kg/m² pomaga ocenić dynamikę przyspieszania i wybiegu w układach, w których ważne jest precyzyjne zgranie z przekładnią, sprzęgłem lub napędzaną maszyną.
Wymiary opakowania i logistyka w miejscu instalacji
Wymiary opakowania 1607×822×1161 mm i masa opakowania 1606 kg upraszczają planowanie transportu, magazynowania i manipulacji w miejscu instalacji. W praktyce ułatwia to koordynację pracy dźwigu, odbiór towaru i przygotowanie instalacji bez opóźniania harmonogramów produkcji.
Zastosowania w urządzeniach pracujących z precyzyjnie synchronizowaną mocą
Ten typ silnika elektrycznego jest używany w następujących konkretnych zastosowaniach przemysłowych:
- Pompy odśrodkowe do wody procesowej.
- Wentylatory do dużych central wentylacyjnych.
- Stacje sprężarek dla zakładów produkcyjnych.
- Taśmy transportowe w liniach pakujących.
- Kruszarki kruszywa w przetwarzaniu surowców.
- Młyny do drobnego mielenia w produkcji spożywczej.
- Ekstrudery do granulatu tworzyw sztucznych.
- Jednostki prasujące w produkcji metalurgicznej.
- Mieszalniki obrotowe w produkcji materiałów budowlanych.
- Prasy brykietujące w przetwarzaniu biomasy.
- Systemy separacji w środowiskach zapylonych.
- Nawijarki w przemyśle papierniczym.
Wieloletnie doświadczenie producenta jest widoczne w konstrukcji uwzględniającej długotrwałe obciążenie, dostępność serwisową i stabilną pracę przemysłową. Przy zakupie napędu do linii produkcyjnej ten silnik elektryczny należy do rozwiązań zdolnych do powtarzalnej pracy bez zbędnych kompromisów integracyjnych.
Zamów 3LC-355M2-2 odpowiednio wcześnie przed planowanym postojem
Jeśli celem jest połączenie mocy, solidnej konstrukcji i efektywnej pracy, model 3LC-355M2-2 jest gotowy na wymagające warunki. Zamów go z odpowiednim wyprzedzeniem, aby montaż i uruchomienie mogły odbyć się zgodnie z planem, a technologia produkcyjna nie musiała czekać na napęd zastępczy.
