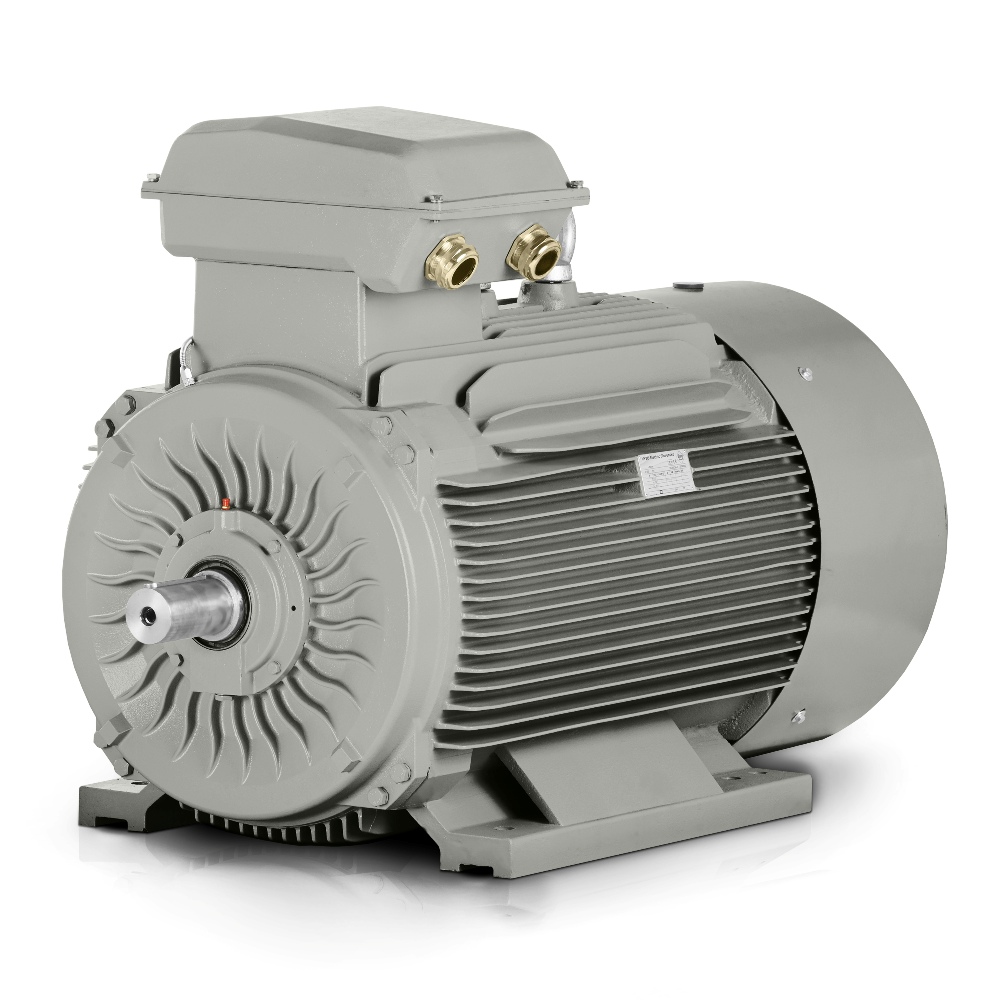

Trójfazowy silnik elektryczny: 3LC-315L1-2, 160 kW
| Podstawowe dane techniczne | |
| Typ silnika | 3LC-315L1-2 |
| Moc znamionowa (kW) | 160 |
| Wielkość ramy (mm) | 315 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (obr./min) | 2980 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | △/Y |
| Prąd znamionowy 400 V (A) | 265 |
| Prąd znamionowy 690 V (A) | 153,62 |
| Sprawność przy 100% obciążenia (%) | 95,6 |
| Klasa sprawności | IE3 |
| Współczynnik mocy przy 100% obciążenia | 0,91 |
| Charakterystyka rozruchu i momentu | |
| Stosunek momentu rozruchowego (LRT/RLT) | 1,8 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,3 |
| Stosunek prądu rozruchowego (LRA/RLA) | 7,2 |
| Moment bezwładności wirnika (kg·m²) | 2,394 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Układ montażowy | IM B3, B5, B35, V1 |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC411 |
| Metoda rozruchu | Rozruch bezpośredni (DOL), falownik (VFD), softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Przepusty kablowe | 2-M63X1.5 |
| Warunki pracy | |
| Zakres temperatury otoczenia | -20 do +40°C (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Opakowanie i wymiary | |
| Wymiary opakowania (mm) | 1412*727*1026 |
| Masa opakowania (kg) | 997 |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6317-C3/6317-C3 |
| Środek smarny | Smar na bazie litu nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 3 x termistor PTC | |
Precyzyjna praca, rezerwa obciążenia i długa żywotność stanowią podstawę wartości oferowanej przez 3LC-315L1-2. Ten silnik elektryczny 3000 obr./min zaprojektowano tak, aby zapewniał sprawność i wartość modelu 3LC-315L1-2 w pracy ciągłej, gdzie niezbędne są stabilna wydajność, rozsądne koszty eksploatacji oraz niezawodny rozruch pod obciążeniem.
Moc 160 kW i prędkość znamionowa 2980 obr./min dobrze pasują do napędów, które muszą pracować bez zbędnych przerw lub kompromisów w zakresie dynamiki. Dla średnich przedsiębiorstw, dużych fabryk, inżynierów i projektantów ważne jest, aby trójfazowy silnik elektryczny pasował do istniejącej technologii bez generowania zbędnych wymagań serwisowych. Dlatego ten silnik elektryczny IE3 sprawdza się w projektach, w których monitoruje się nie tylko moc, ale także długoterminowe zachowanie podczas pracy.
Silnik elektryczny 3000 obr./min do napędów z płynnym przenoszeniem momentu
Prędkość znamionowa 2980 obr./min wspiera płynne przenoszenie mocy w zastosowaniach wymagających stabilnych charakterystyk pracy. Stosunek momentu rozruchowego 1.8 i stosunek momentu krytycznego 2.3 zapewniają użyteczną rezerwę podczas rozruchu i zmian obciążenia. Jest to szczególnie praktyczne tam, gdzie trójfazowe silniki elektryczne stosuje się w zespołach z częstymi rozruchami, obciążeniami okresowymi lub rozruchem przez przekładnię.
Solidna żeliwna obudowa do pracy bez zbędnych przestojów
Solidna żeliwna obudowa, wzmocnione żeliwne tarcze łożyskowe i wzmocnione żeliwne łapy zwiększają trwałość podczas montażu i długotrwałego obciążenia. Konstrukcja pomaga pochłaniać drgania i chronić układ łożyskowy w środowiskach, w których silnik podlega wymagającemu reżimowi pracy. Łożysko DE 6317-C3 i łożysko NDE 6317-C3 wspierają niezawodną pracę w zastosowaniach działających w regularnych cyklach produkcyjnych.
W praktyce konstrukcja dobrze sprawdza się w przenośnikach cementowych, mieszalnikach, kruszarkach, prasach, wentylatorach, pompowniach, liniach wytłaczania, sprężarkach i napędach walcowniczych. W tych zastosowaniach ważne są niezawodność mechaniczna oraz zdolność do wytrzymywania długich zmian produkcyjnych bez zbędnych interwencji serwisowych.
Sprawność IE3 dla niższych strat w codziennej pracy
Klasa sprawności IE3 – bardzo wysoka sprawność wspiera bardziej ekonomiczną pracę pod normalnym obciążeniem i pomaga ograniczać koszty tam, gdzie silnik pracuje przez dużą część roku. Prąd znamionowy 265 A przy △ 400V i 153.62 A przy Y 690V wraz ze współczynnikiem mocy 0.91 tworzą solidną podstawę do rozsądnego zwymiarowania całego napędu. W przypadku silnika elektrycznego IE3 jest to praktyczna zaleta widoczna podczas długich cykli produkcyjnych.
Konstrukcja gotowa do zastosowań przemysłowych
Poziom hałasu 92 dB(A) należy uwzględnić przy projektowaniu maszyny i obudowy, choć jest to standardowy parametr dla tej klasy mocy w dużych zakładach przemysłowych. Bezwładność wirnika 2.394 kg/m² pomaga przy projektowaniu charakterystyk rozruchowych i koordynacji z przemiennikami częstotliwości, sprzęgłami lub przekładniami. Masa opakowania 997 kg i wymiary opakowania 1412×727×1026 mm upraszczają planowanie manipulacji, magazynowania i montażu w jednostkach produkcyjnych.
Model 3LC PRO w tej kategorii mocy jest poparty tysiącami instalacji przemysłowych, co jest szczególnie przydatne podczas porównywania doświadczeń serwisowych i wielokrotnego wykorzystania w standardowych zastosowaniach. Dławiki kablowe podano bez specyfikacji, dlatego ich podłączenie należy zweryfikować bezpośrednio zgodnie z projektem i sposobem montażu.
Jeśli potrzebujesz napędu do pompy, wentylatora, przenośnika, mieszalnika, sprężarki, młyna, separatora, ekstrudera lub linii procesowej, ten silnik elektryczny 3000 obr./min zapewnia rozwiązanie dla stabilnej produkcji. Zamów go odpowiednio wcześnie i zabezpiecz rezerwę mocy do planowanego wdrożenia bez opóźnień w przygotowaniu technologii.
