Trójfazowy silnik elektryczny: 3LC-315M-2, 132 kW

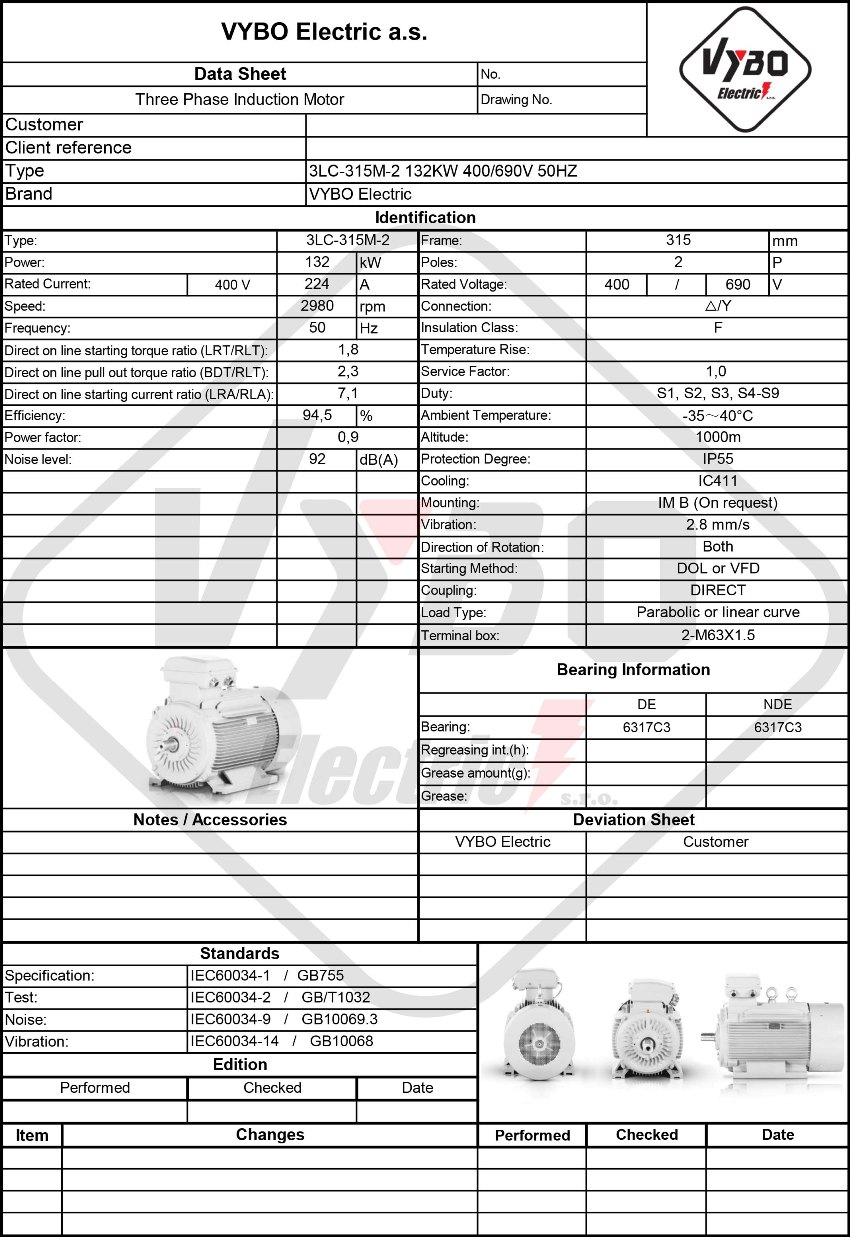

| Podstawowe dane techniczne | |
| Typ silnika | 3LC-315M-2 |
| Moc znamionowa (kW) | 132 |
| Wielkość ramy (mm) | 315 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (obr./min) | 2980 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | △/Y |
| Prąd znamionowy 400 V (A) | 224 |
| Prąd znamionowy 690 V (A) | 129,86 |
| Sprawność przy 100% obciążenia (%) | 94,5 |
| Klasa sprawności | IE3 |
| Współczynnik mocy przy 100% obciążenia | 0,9 |
| Charakterystyka rozruchu i momentu | |
| Stosunek momentu rozruchowego (LRT/RLT) | 1,8 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,3 |
| Stosunek prądu rozruchowego (LRA/RLA) | 7,1 |
| Moment bezwładności wirnika (kg·m²) | 2,111 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Układ montażowy | IM B3, B5, B35, V1 |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC411 |
| Metoda rozruchu | Rozruch bezpośredni (DOL), falownik (VFD), softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Przepusty kablowe | 2-M63X1.5 |
| Warunki pracy | |
| Zakres temperatury otoczenia | -20 do +40°C (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Opakowanie i wymiary | |
| Wymiary opakowania (mm) | 1412*727*1026 |
| Masa opakowania (kg) | 923 |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6317-C3/6317-C3 |
| Środek smarny | Smar na bazie litu nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 3 x termistor PTC | |
3LC-315M-2 o mocy 132 kW zapewnia doskonałą równowagę między ceną zakupu a oszczędnością energii w zakładach, w których silnik elektryczny 3000 obr./min musi dotrzymywać tempa ciągłej produkcji, pomp, systemów wentylacyjnych i systemów transportowych.
W rozwiązaniach dla średnich przedsiębiorstw i dużych fabryk ten asynchroniczny silnik elektryczny sprawdza się tam, gdzie decydujące są stabilny moment, prosta integracja z napędem i uporządkowana praca długoterminowa.
Silnik elektryczny IE3 dla niższych strat eksploatacyjnych pod stałym obciążeniem
Klasa sprawności IE3 wspiera bardziej ekonomiczną codzienną pracę na liniach produkcyjnych, w stacjach pomp i w urządzeniach pracujących na wiele zmian. Automatyka przemysłowa wymaga silnika, który reaguje przewidywalnie, nie obciążając budżetu eksploatacyjnego zbędnymi stratami.
Prędkość znamionowa 2980 obr./min pomaga utrzymać płynne przyspieszanie jednostek technologicznych i wspiera dokładne połączenie z przekładniami, sprzęgłami oraz innymi elementami napędu. Stosunek momentu rozruchowego 1.8, stosunek momentu krytycznego 2.3 i stosunek prądu rozruchowego 7.1 są ważne przy projektowaniu rozruchów, w których trzeba uwzględnić zarówno warunki sieciowe, jak i mechaniczne obciążenie urządzenia.
Solidna żeliwna obudowa odporna na drgania, uderzenia i zapewniająca długą żywotność
Solidna żeliwna obudowa ze wzmocnionymi żeliwnymi tarczami łożyskowymi i wzmocnionymi żeliwnymi łapami zwiększa odporność na drgania i oddziaływania podczas montażu. Inżynierowie doceniają to rozwiązanie podczas montażu silnika w cięższych ramach, konstrukcjach stalowych i fundamentach technologicznych, gdzie trzeba zweryfikować sztywność całego zespołu napędowego.
Łożysko DE 6317-C3 i łożysko NDE 6317-C3 nadają się do zakładów projektowanych z myślą o długich okresach międzyserwisowych i starannym monitorowaniu hałasu, ponieważ poziom dźwięku 92 dB(A) jest ważnym kryterium przy lokalizacji maszyny w hali.
Zastosowania przemysłowe w produkcji, logistyce i gospodarce wodnej
Wymagania instalacyjne i dotyczące obsługi są również ważne przy integracji silnika, ponieważ masa opakowania 923 kg i wymiary opakowania 1412×727×1026 mm wpływają na transport, magazynowanie i umieszczenie w technologii.
- Napęd główny dmuchawy w linii lakierniczej.
- Napęd pompy odśrodkowej o dużej wydajności w zakładzie uzdatniania wody.
- Napęd przenośnika materiałów sypkich w cementowni.
- Napęd sprężarki śrubowej w hali przemysłowej.
- Napęd mieszalnika w reaktorze chemicznym.
- Napęd wtórnego wentylatora odciągu pyłu.
- Napęd przenośnika rolkowego w linii pakującej.
- Napęd prasy brykietującej w przetwarzaniu biomasy.
- Napęd ekstrudera w przetwórstwie tworzyw sztucznych.
- Napęd jednostki frezującej w produkcji przemysłowej.
- Napęd pompy odwadniającej w zakładzie górniczym.
- Napęd jednostki mieszającej w technologii przetwórstwa spożywczego.
- Napęd wentylatora odzysku ciepła w systemie HVAC.
- Napęd przenośnika wiórów w centrum obróbczym.
- Napęd urządzeń nawijających w produkcji kabli.
400/690 V dla elastycznego podłączenia w rozdzielnicy
Prąd znamionowy 224 A przy △ 400V i 129.86 A przy Y 690V upraszcza projektowanie rozdzielnicy, dobór zabezpieczeń i wymiarowanie kabli. Dla projektantów oznacza to dokładniejszą konfigurację napędu zgodnie z systemem napięciowym i wymaganym sposobem rozruchu.
Bezwładność wirnika 2.111 kg/m² jest istotna przy obliczaniu dynamiki rozruchu i ocenie przydatności do zastosowań z częstymi uruchomieniami. Ponad 15 lat doświadczenia w napędach przemysłowych przekłada się na dobór rozwiązań odpowiadających rzeczywistym obciążeniom roboczym, a nie wyłącznie wartościom katalogowym.
Prędkość i moment dla stabilnej wydajności w codziennej pracy
W zastosowaniach produkcyjnych kluczowe jest to, aby silnik elektryczny 3000 obr./min o prędkości znamionowej 2980 obr./min utrzymywał stałe tempo pracy także podczas długotrwałego użytkowania na zautomatyzowanych liniach. Rozwiązanie jest odpowiednie dla operatorów potrzebujących niezawodnego rdzenia napędu bez zbędnych zmian w mechanicznym koncepcie maszyny.
Jeśli potrzebujesz silnika do nowej lub modernizowanej technologii, wybierz 3LC-315M-2 i uzyskaj napęd łączący oszczędność energii, sztywność konstrukcyjną i niezawodność pracy w wymagających zastosowaniach przemysłowych.
