Silnik elektryczny 1,1 kW, 905 obr./min, 400 V, 1AL-90L-6

Silnik elektryczny 1AL-90L-6 do niezawodnej pracy w technologiach o stałym rytmie roboczym

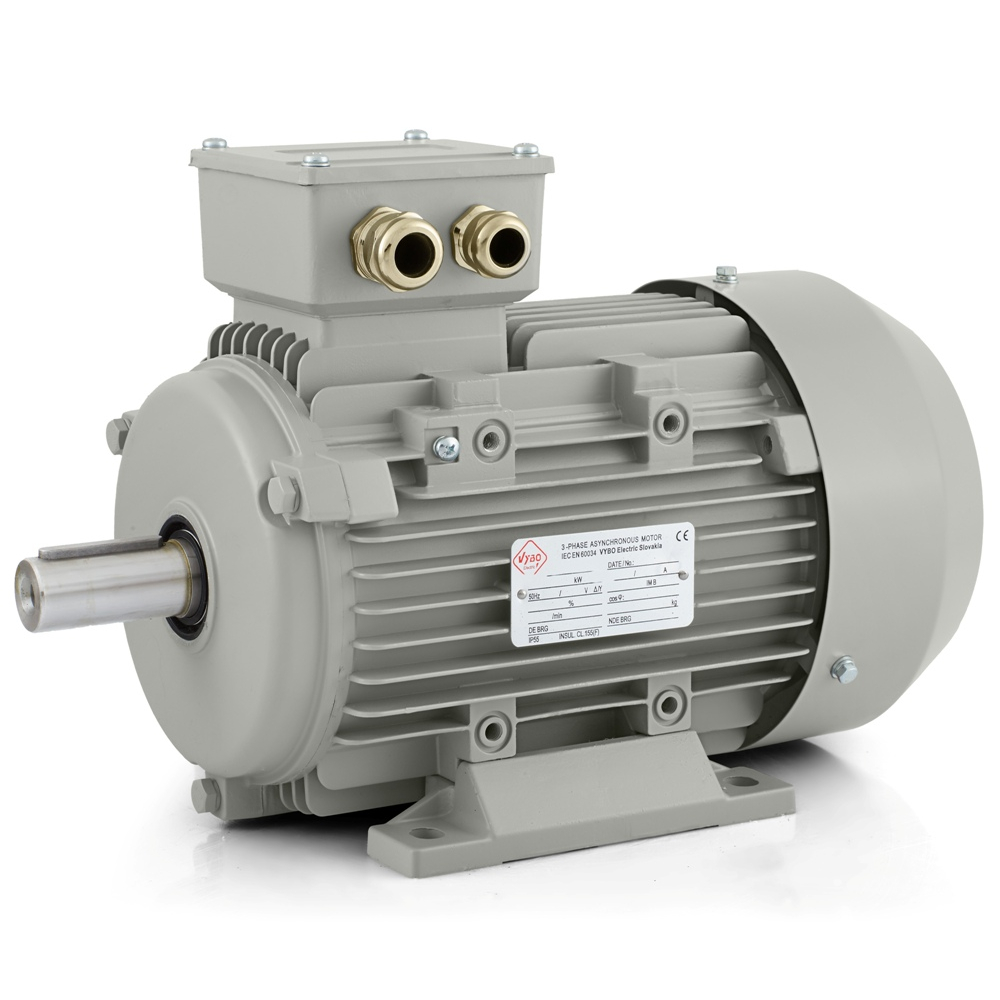

Silnik elektryczny 1AL-90L-6 firmy VYBO Electric to 6-biegunowy silnik trójfazowy przeznaczony do zastosowań, w których ważna jest płynna praca, pewny rozruch oraz dobra kontrola tempa działania urządzenia. Moc 1,1 kW i prędkość znamionowa 905 obr./min przy 50 Hz tworzą charakter napędu odpowiedni tam, gdzie silnik ma regularnie i spokojnie przekazywać energię. Konstrukcja ta nadaje się do wentylatorów, zespołów odciągowych, pomp obiegowych, linii transportowych, urządzeń mieszających, technologii filtracji, maszyn pakujących, jednostek dozujących, linii sortujących, modułów suszących oraz różnych napędów pomocniczych w produkcji i instalacjach technicznych budynków.

To właśnie rozwiązanie 6-biegunowe nadaje temu modelowi charakter pracy wspierający ciągłość. Przy transporcie materiału, cyrkulacji medium lub napędzie elementów, które mają działać bez gwałtownych zmian, jest to praktyczna cecha. Silnik nie tworzy niepotrzebnie szybkiego rytmu pracy. Lepiej wpisuje się w procesy, które mają przebiegać stabilnie przez całą zmianę i w których ważna jest czytelna odpowiedź mechaniczna.

Zasilanie, okablowanie i uruchomienie

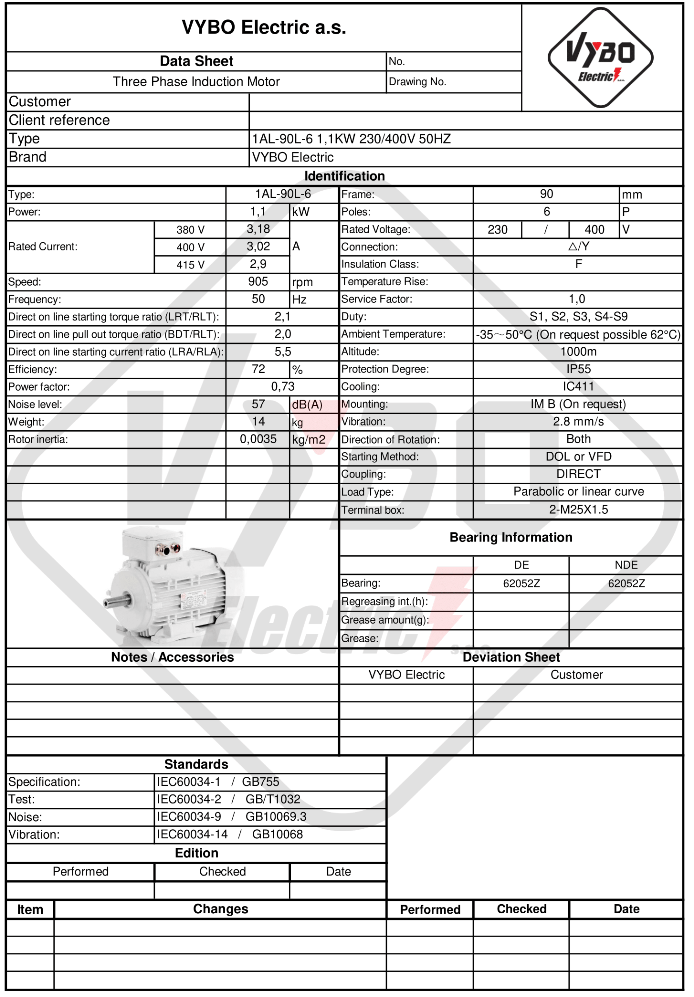

Model 1AL-90L-6 pracuje przy napięciu znamionowym 230/400 V i połączeniu △/Y. Prąd znamionowy wynosi 5,25 A przy 230 V oraz 3,02 A przy 400 V, co ma znaczenie przy projektowaniu gałęzi zasilającej, zabezpieczeń oraz doborze elementów sterowania. Podczas uruchamiania dane te pomagają przygotować napęd tak, aby był prawidłowo dopasowany do części elektrycznej urządzenia i zachowywał stabilność także przy regularnym obciążeniu.

Silnik elektryczny nadaje się do bezpośredniego rozruchu DOL, sterowania falownikiem oraz pracy z softstarterem. W praktyce rozszerza to możliwości zastosowania. W prostszych układach może działać jako napęd stały z rozruchem bezpośrednim. W procesach regulowanych rozruch i prędkość roboczą można lepiej dostosować do konkretnego zadania. Jest to ważne na przykład w wentylacji, gdzie zapotrzebowanie na moc się zmienia, przy dozowaniu, gdzie kontrolowana jest dokładność podawania, lub na przenośnikach, gdzie cenione jest łagodniejsze zachowanie podczas startu i pracy.

Charakterystyka rozruchu i zachowanie pod obciążeniem

Silnik przemysłowy musi być niezawodny nie tylko po ustabilizowaniu prędkości, ale również podczas samego rozruchu. Silnik elektryczny 1AL-90L-6 ma stosunek momentu rozruchowego 2,1, który pomaga pokonać początkowy opór bez niepewnego rozpędzania. Stosunek momentu maksymalnego 2,0 wspiera stabilność również przy wahaniach obciążenia mechanicznego. Stosunek prądu rozruchowego 5,5 jest ważny przy projektowaniu elektrycznym i prawidłowym ustawieniu elementów zabezpieczających podczas rozruchu.

Silnik jest przeznaczony do parabolicznej lub liniowej charakterystyki obciążenia. Oznacza to, że może być naturalnie stosowany zarówno w aplikacjach o stałym oporze, jak i w zespołach, w których obciążenie zmienia się zależnie od aktualnego trybu pracy. Dla pomp obiegowych, wentylatorów, mieszalników, przenośników, jednostek filtracyjnych czy mechanizmów pakujących jest to ważny warunek niezawodnej codziennej pracy. Moment bezwładności wirnika 0,0035 kg·m² wspiera zrównoważoną reakcję podczas rozruchu i sterowania, dzięki czemu silnik reaguje wyraźnie bez niepotrzebnie gwałtownej lub opóźnionej odpowiedzi.

Ochrona, chłodzenie i warunki pracy

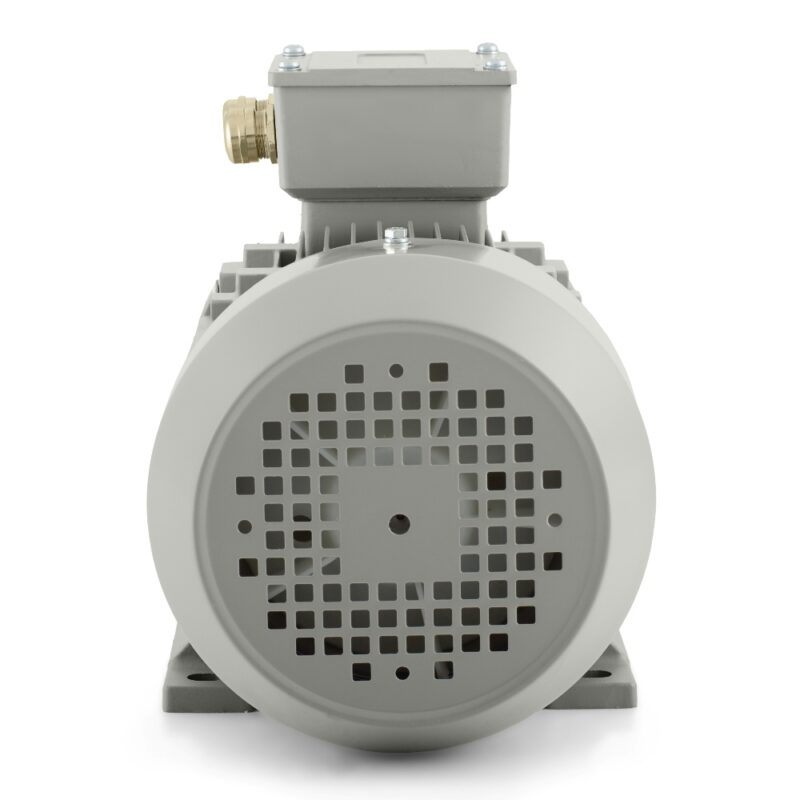

W środowisku przemysłowym istotna jest również odporność na typowe czynniki eksploatacyjne. Ochrona IP55 zabezpiecza silnik przed pyłem i wilgocią roboczą, co ma znaczenie w halach, pomieszczeniach technicznych i urządzeniach pracujących w trudniejszym otoczeniu. Chłodzenie IC411 wspiera stabilne warunki cieplne podczas dłuższych cykli pracy. Klasa izolacji F i klasa przyrostu temperatury B tworzą odpowiednią podstawę do niezawodnej pracy przy obciążeniu ciągłym i przerywanym.

Silnik jest przeznaczony do temperatury otoczenia do +65 °C i wysokości do 1000 m. Współczynnik pracy 1,0 i tryby S1, S2, S3 i S4-S9 zapewniają temu modelowi dobrą uniwersalność w procesach stałych i aplikacjach o powtarzalnych cyklach. Dla zespołów technologicznych pracujących przez całą zmianę oraz urządzeń z naprzemiennymi okresami pracy i postoju jest to istotna zaleta praktyczna.

Konstrukcja mechaniczna i pewność montażu

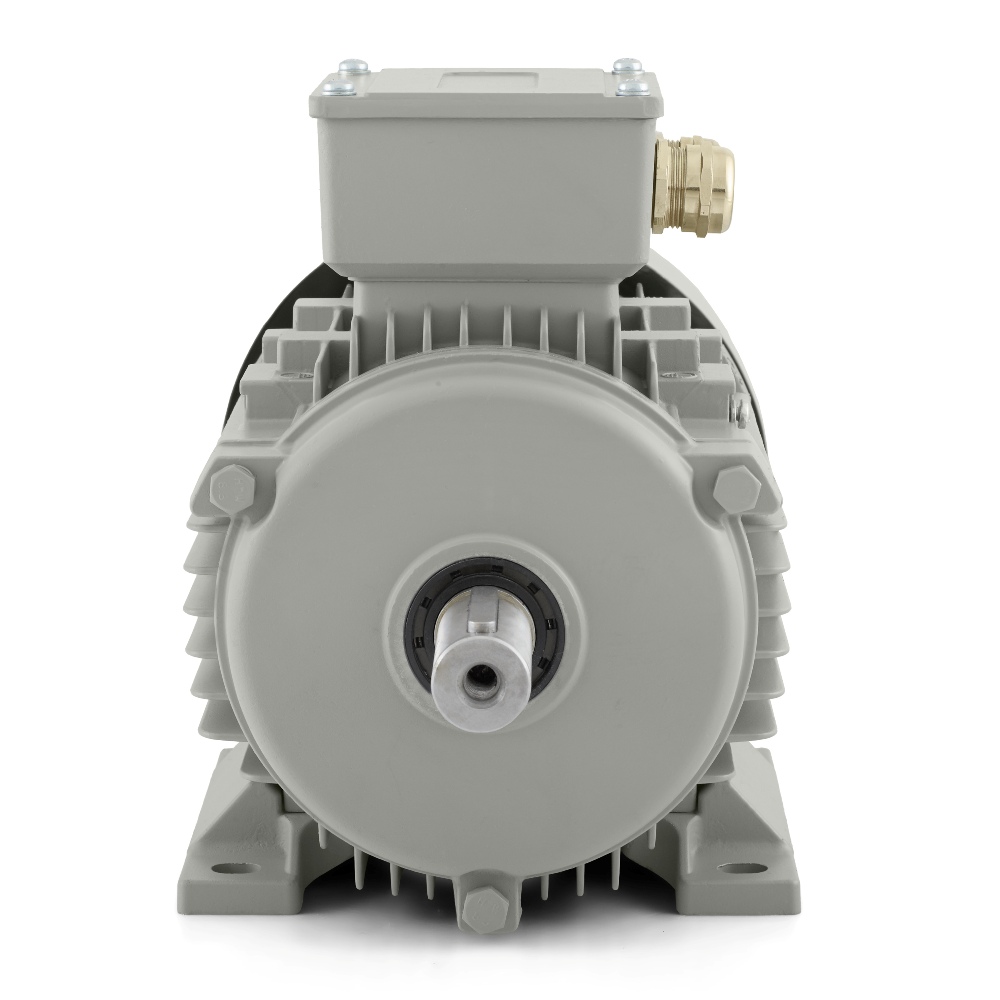

Wysokość osi 90 mm zapewnia zrównoważone połączenie kompaktowej konstrukcji i stabilności mechanicznej. Po stronie DE i NDE zastosowano łożyska 6205-2Z, które wspierają płynny bieg i niezawodne prowadzenie wirnika pod regularnym obciążeniem. Smar litowy nr 2 nadaje się do normalnych warunków przemysłowych. Wyważenie z półwpustem ułatwia prawidłowe połączenie z mechanicznymi częściami urządzenia.

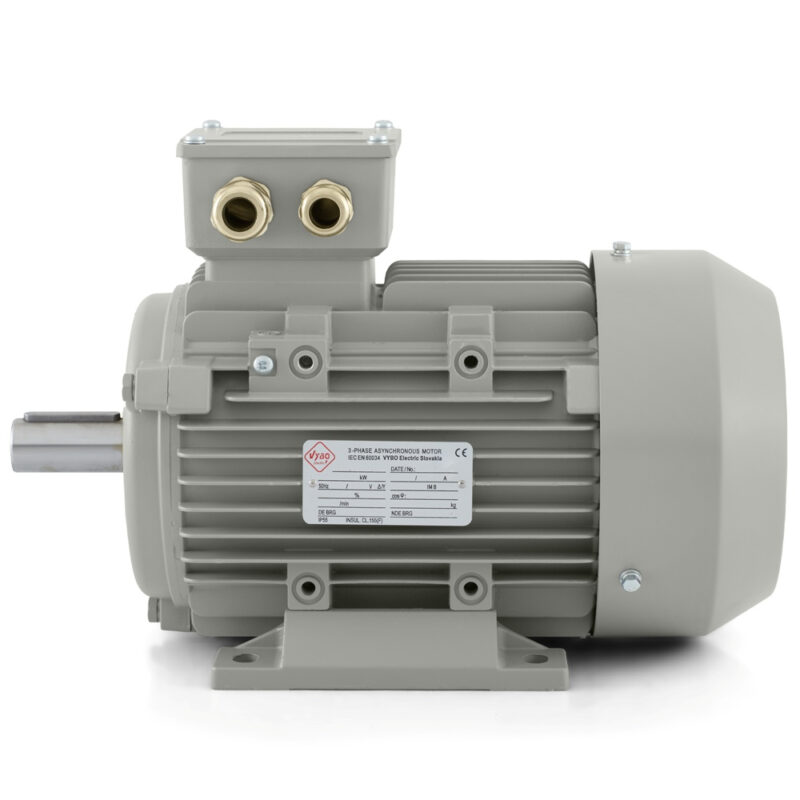

Konstrukcja obejmuje 2-M25X1.5 wejścia kablowe, co pomaga w wykonaniu czystego i bezpiecznego przyłącza zasilającego. Silnik może obracać się w obu kierunkach i dlatego dobrze sprawdza się także w konstrukcjach, w których ostateczne rozmieszczenie napędu jest ustalane dopiero podczas montażu lub uruchomienia linii. Masa w opakowaniu 14 kg oraz wymiary opakowania 380 × 210 × 270 mm ułatwiają logistykę, manipulację i przygotowanie instalacji w maszynie.

Seria 1AL OPTIMAL firmy VYBO Electric reprezentuje profesjonalne niskonapięciowe silniki elektryczne w aluminiowej obudowie do szerokiego zastosowania przemysłowego. Nacisk położono na szybkie uruchomienie, bardzo korzystny stosunek ceny do jakości oraz jakość potwierdzoną w rzeczywistych warunkach.

Praktyczny wybór do stabilnej pracy przemysłowej

Silnik elektryczny 1AL-90L-6 łączy moc 1,1 kW, prędkość znamionową 905 obr./min, ochronę IP55 i elastyczne możliwości sterowania. Jest odpowiedni dla aplikacji wymagających niezawodnego napędu 6-biegunowego o spokojnym charakterze pracy, dobrym przygotowaniu montażowym i pewności w codziennym użytkowaniu. Dzięki temu modelowi VYBO Electric oferuje silnik, który naturalnie wpisuje się w technologie stawiające na stabilność, regularność i długoterminową niezawodność eksploatacyjną.
