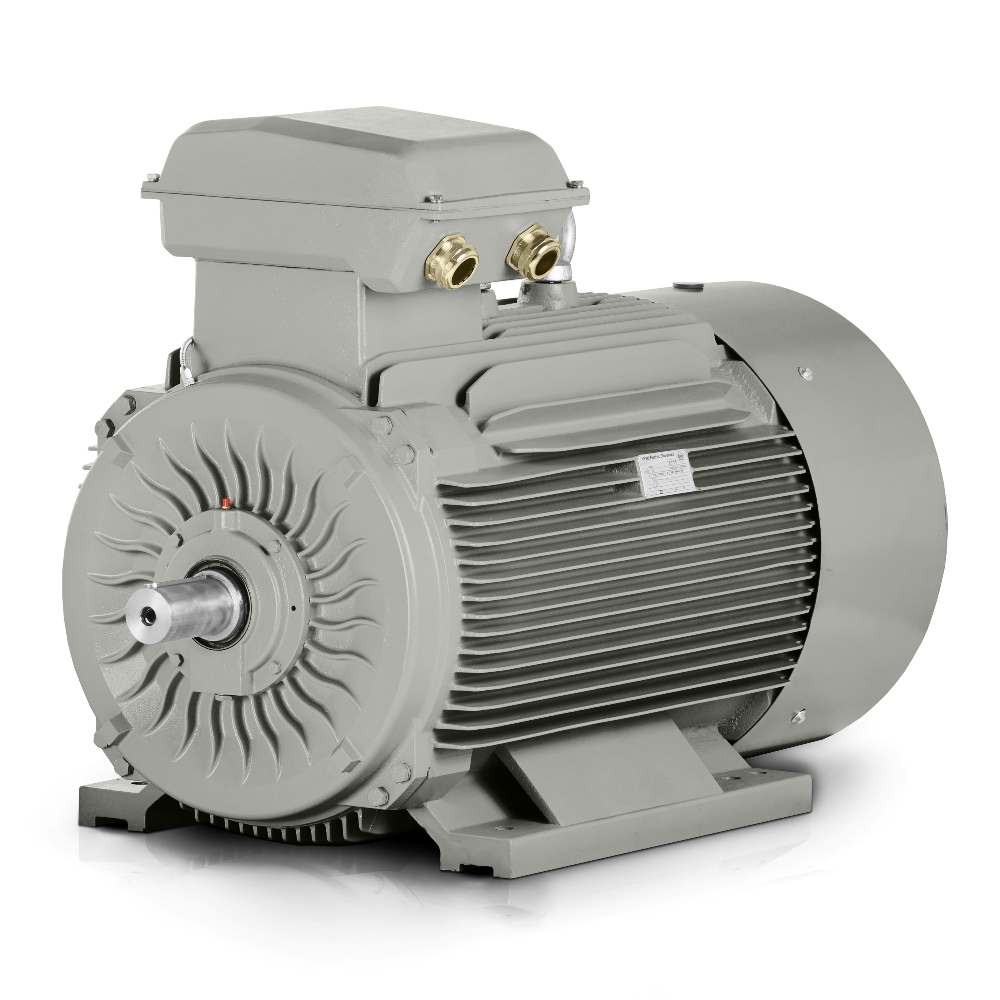

Trójfazowy silnik elektryczny: 3LC-315L1-6, 110 kW
| Podstawowe dane techniczne | |
| Typ silnika | 3LC-315L1-6 |
| Moc znamionowa (kW) | 110 |
| Wielkość ramy (mm) | 315 |
| Liczba biegunów | 6 |
| Prędkość znamionowa (obr./min) | 990 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 400/690 |
| Połączenie | △/Y |
| Prąd znamionowy 400 V (A) | 196 |
| Prąd znamionowy 690 V (A) | 113,62 |
| Sprawność przy 100% obciążenia (%) | 95,1 |
| Klasa sprawności | IE3 |
| Współczynnik mocy przy 100% obciążenia | 0,85 |
| Charakterystyka rozruchu i momentu | |
| Stosunek momentu rozruchowego (LRT/RLT) | 2 |
| Stosunek momentu krytycznego (BDT/RLT) | 2 |
| Stosunek prądu rozruchowego (LRA/RLA) | 6,7 |
| Moment bezwładności wirnika (kg·m²) | 6,07675 |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Układ montażowy | IM B3, B5, B35, V1 |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC411 |
| Metoda rozruchu | Rozruch bezpośredni (DOL), falownik (VFD), softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Przepusty kablowe | 2-M63X1.5 |
| Warunki pracy | |
| Zakres temperatury otoczenia | -20 do +40°C (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Opakowanie i wymiary | |
| Wymiary opakowania (mm) | 1412*727*1026 |
| Masa opakowania (kg) | 974 |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6319-C3/6319-C3 |
| Środek smarny | Smar na bazie litu nr 2 (klasa temperaturowa) |
| Akcesoria | |
| 3 x termistor PTC | |
Silnik elektryczny 1000 obr./min do stabilnej pracy technologii produkcyjnych
Silnik elektryczny 3LC PRO 3LC-315L1-6 o mocy 110 kW został zaprojektowany do zakładów, w których decydujące znaczenie ma idealna równowaga między ceną zakupu a oszczędnością energii. Ten silnik elektryczny 1000 obr./min pracuje z prędkością znamionową 990 obr./min, dzięki czemu dobrze nadaje się do zastosowań z obciążeniem ciągłym, gdzie ważne są płynne oddawanie mocy i stabilność napędu.
W praktyce technicy szczególnie doceniają, jak silnik elektryczny IE3 pomaga ograniczyć straty podczas długotrwałej eksploatacji. Klasa sprawności IE3 znajduje odzwierciedlenie w kosztach eksploatacji energochłonnych linii i tworzy przestrzeń do bardziej racjonalnego zarządzania energią podczas modernizacji napędów. Takie podejście jest ważne dla średnich przedsiębiorstw i dużych fabryk, które chcą zoptymalizować zużycie bez zakłócania rytmu produkcji.
Solidna żeliwna obudowa do wymagających zastosowań przemysłowych
Solidna żeliwna obudowa pomaga zachować sztywność mechaniczną przy drganiach, ciągłych zmianach obciążenia i montażu w jednostkach technologicznych o większych wymaganiach dynamicznych. Wzmocnione żeliwne tarcze łożyskowe i wzmocnione żeliwne łapy zwiększają trwałość konstrukcji w długotrwałej pracy, co jest szczególnie korzystne w produkcji maszynowej i automatyce przemysłowej.
Asynchroniczny silnik elektryczny tej klasy dobrze integruje się z napędami, gdzie oczekuje się niezawodnego rozruchu, stabilnego momentu i minimalnej ingerencji serwisowej. Projektanci doceniają również bezwładność wirnika 6.077 kg/m², która pomaga podczas projektowania przyspieszenia i wymiarowania dalszych przekładni.
Parametry rozruchu, prądu i momentu do projektowania napędu
Rozruch charakteryzuje stosunek momentu rozruchowego 2 i stosunek prądu rozruchowego 6.7, które są ważne przy wyborze metody rozruchu i ocenie obciążenia sieci. Stosunek momentu maksymalnego 2 wspiera zastosowanie w urządzeniach, gdzie oczekuje się odporności na krótkotrwałe przeciążenia i konieczne jest zachowanie kontroli nad ruchem maszyny.
Prąd znamionowy △ 400V 196 A i prąd znamionowy Y 690V 113.62 A dają projektantom elastyczność wyboru połączenia zgodnie z systemem dystrybucji energii. Współczynnik mocy 0.85 wspiera prawidłowe wymiarowanie zasilania i wraz ze sprawnością 95.1% przyczynia się do racjonalnej pracy w segmentach produkcji o długich godzinach działania.
Zastosowania w produkcji, przetwórstwie i logistyce
3LC PRO 3LC-315L1-6 nadaje się do następujących zastosowań:
- przenośniki taśmowe do materiałów o dużej gęstości
- przepompownie wody procesowej
- zespoły wentylatorów wież chłodniczych
- zespoły sprężarek sprężonego powietrza
- urządzenia mieszające w produkcji chemicznej
- kruszarki kruszyw w zakładach przetwarzania surowców
- wytłaczarki w przetwórstwie tworzyw sztucznych
- granulatory w liniach recyklingowych
- walcownie w lekkiej metalurgii
- nawijarki w przemyśle papierniczym
- separatory odśrodkowe w przetwórstwie spożywczym
- systemy transportowe w magazynach automatycznych
- mieszadła w zbiornikach fermentacyjnych
Przegląd do montażu i serwisu bez niepotrzebnych przestojów
Przy projektowaniu rozdzielnicy dławnice kablowe 2-M63X1.5 upraszczają prowadzenie zasilania i ograniczają komplikacje podczas podłączania. Łożysko DE 6319-C3 i łożysko NDE 6319-C3 nadają się do zastosowań, w których ważne są długoterminowa niezawodność pracy i przewidywalne interwały serwisowe. Poziom hałasu 83 dB(A) odpowiada zastosowaniom przemysłowym, w których wydajność łączy się z kontrolą warunków pracy.
Wymiary opakowania 1412*727*1026 mm i masa z opakowaniem 974 kg są ważne przy planowaniu transportu, magazynowania i montażu w produkcji. Przy specyfikacji dostawy dostępne są więc informacje potrzebne do logistyki, operacji podnoszenia i odbioru towaru w zakładzie.
3LC PRO dla inżynierów, projektantów i operatorów zakładów
Jeśli projektujesz nowy napęd lub wymieniasz starszy silnik w istniejącej linii, 3LC PRO 3LC-315L1-6 oferuje rozwiązanie do długotrwałej pracy z naciskiem na efektywność energetyczną i trwałość mechaniczną. Ponad 15 lat doświadczenia w dostawach przemysłowych znajduje odzwierciedlenie w tym, że ten typ silnika jest stosowany wszędzie tam, gdzie wydajność musi być połączona z kontrolowanymi kosztami eksploatacji.
Skorzystaj z oferty i wybierz silnik elektryczny 1000 obr./min, który wspiera stabilność napędu, ogranicza straty energii i upraszcza zarządzanie długotrwałą eksploatacją.
