Silnik elektryczny 0,75 kW, 680 obr./min, 400 V, 1AL-100L1-8

Przygotowany do montażu w jednostkach produkcyjnych o regularnej pracy

Silnik elektryczny 1AL-100L1-8 jest rozwiązaniem do maszyn i zespołów technologicznych, w których oczekuje się spokojnego rytmu pracy, niezawodnego montażu mechanicznego i bezproblemowego uruchomienia. Moc 0,75 kW wraz ze znamionową prędkością 680 obr./min sprawia, że jest to napęd 8-biegunowy odpowiedni tam, gdzie ruch powinien odbywać się równomiernie i bez gwałtownych reakcji. Taki charakter jest przydatny na liniach napełniających, w ślimakach dozujących, mniejszych przenośnikach taśmowych, stołach sortujących, modułach etykietujących, pompach obiegowych, sekcjach wentylacyjnych, tunelach suszących, zbiornikach mieszających o lżejszym obciążeniu i pomocniczych mechanizmach obrotowych. W tych urządzeniach ważne jest, aby po zamontowaniu silnik nie powodował zbędnych uderzeń, a jego praca mogła być utrzymywana przez długi czas w stałym tempie.

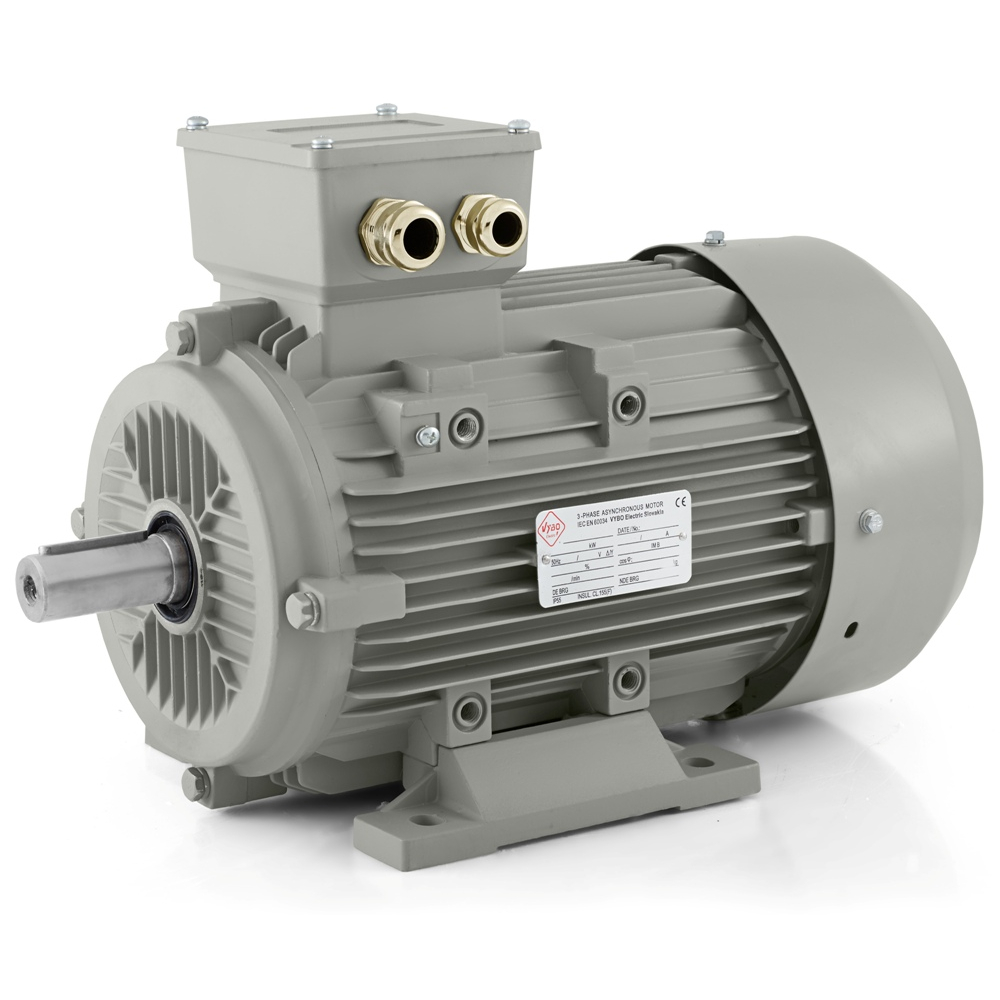

Z praktycznego punktu widzenia pomaga również sam rozmiar konstrukcyjny. Wielkość mechaniczna 100 mm nadaje się zarówno do kompaktowych, jak i bardziej uniwersalnych zespołów maszynowych, w których konstrukcję przemysłową trzeba połączyć z rozsądnym zapotrzebowaniem na miejsce. Wymiary opakowania 405 × 230 × 295 mm i masa z opakowaniem 23 kg ułatwiają manipulację podczas magazynowania, transportu i przygotowania do montażu. Silnik może obracać się w obu kierunkach, co zapewnia większą elastyczność podczas integracji z różnymi układami mechanicznymi. Konstrukcja obejmuje dławnice kablowe 2-M25X1.5, dzięki czemu podłączenie można wykonać w standardowy sposób przemysłowy, bez improwizacji.

Łożyska, wyważenie i spokojna praca mechaniczna

Podczas pracy istotne jest również zachowanie silnika po sprzęgnięciu z układem mechanicznym maszyny. W tym modelu zastosowano łożyska 6206-2Z po stronie DE i NDE, co tworzy solidną podstawę do regularnej pracy i pewnego podparcia wirnika. Prędkość drgań 2,8 mm/s w klasie A wspiera płynną pracę, co ma znaczenie po połączeniu z kołem pasowym, sprzęgłem lub innym elementem przeniesienia napędu. Wyważenie z połową wpustu jest praktyczne przy standardowym połączeniu z maszynami przemysłowymi. Moment bezwładności wirnika 0,0095 kg·m² wskazuje na przewidywalną reakcję silnika podczas rozruchu i zmian stanu pracy. W praktyce pomaga to szczególnie w urządzeniach, w których ruch powtarza się przez całą zmianę. Przy transporcie opakowań, równomiernym obracaniu produktów, sortowaniu materiału sztukowego czy dozowaniu granulatu i proszków nie jest pożądane, aby układ mechaniczny otrzymywał niepotrzebnie gwałtowne impulsy.

Podłączenie elektryczne bez skomplikowanej integracji

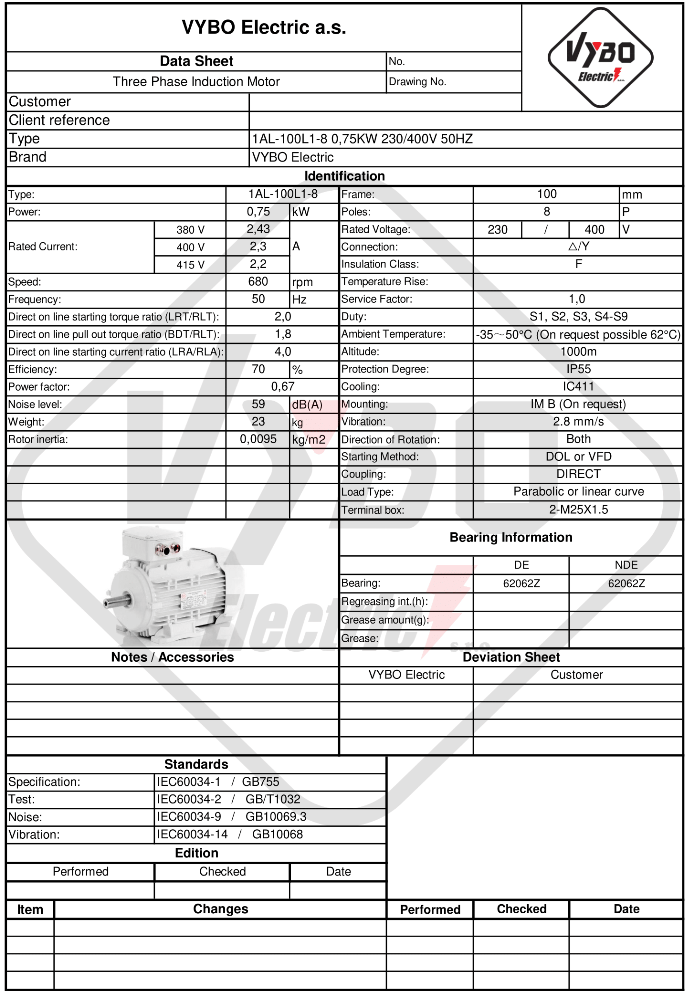

Silnik elektryczny 1AL-100L1-8 jest przeznaczony do zasilania 230/400 V przy 50 Hz z połączeniem trójkąt/gwiazda. Prąd znamionowy wynosi 4,00 A przy 230 V i 2,3 A przy 400 V, co upraszcza dobór zabezpieczeń, aparatury łączeniowej i całego przyłącza elektrycznego w standardowej sieci przemysłowej. Silnik obsługuje rozruch DOL, nadaje się do sterowania falownikiem i do pracy z softstartem. Daje to większą swobodę przy projektowaniu maszyny. W prostych urządzeniach zaletą może być rozruch bezpośredni, natomiast przy bardziej wrażliwej mechanice korzystniejszy może być łagodniejszy start lub regulacja prędkości roboczej. Model należy do serii 1AL OPTIMAL, opartej na konstrukcji aluminiowej, szybkim uruchomieniu i dobrej kompatybilności w zastosowaniach przemysłowych.

Moc, prędkość i zachowanie pod obciążeniem

Przy mocy 0,75 kW nie jest to napęd przeznaczony do szybkiego przenoszenia energii. Jego zaletą jest niezawodne napędzanie urządzeń, w których moc ma być przekazywana ciągle, płynnie i bez potrzeby gwałtownego startu. Znamionowa prędkość 680 obr./min jest odpowiednia dla technologii, w których materiał jest transportowany, mieszany, cyrkulowany lub dozowany w równym tempie. Ma to znaczenie na przykład na mniejszych liniach pakujących, przenośnikach prowadzących, w obiegu cieczy w układach procesowych, lżejszych mieszadłach, suszeniu z kontrolowanym przepływem powietrza lub na stołach roboczych, które powinny poruszać się spokojnie i precyzyjnie.

Stosunek momentu rozruchowego 2,0 do momentu znamionowego daje silnikowi dobrą podstawę do pewnego startu. Stosunek momentu krytycznego 1,8 pomaga utrzymać pracę przy typowych zmianach oporu, a stosunek prądu rozruchowego 4,0 jest ważny przy projektowaniu zabezpieczeń i rozruchu. Rodzaj obciążenia jest przeznaczony do parabolicznej lub liniowej charakterystyki obciążenia, dlatego silnik naturalnie pasuje do wentylatorów i pomp, ale również do zadań mechanicznych z płynnym podawaniem i regularnym cyklem pracy.

Warunki pracy, z którymi silnik sobie radzi

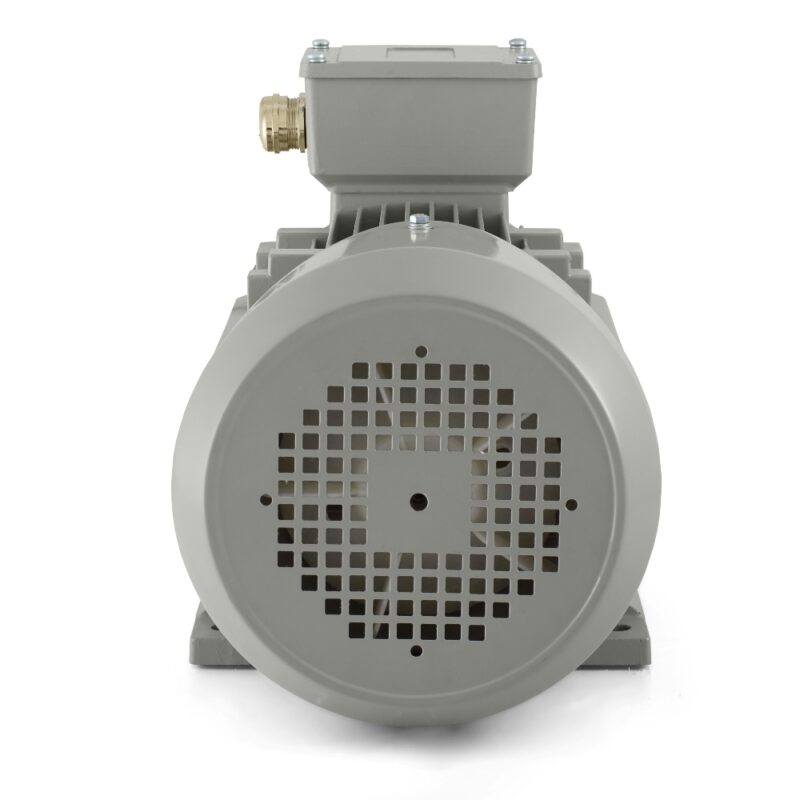

W codziennym użytkowaniu ważna jest również odporność na środowisko i stabilność termiczna. Stopień ochrony IP55 pomaga chronić silnik przed pyłem, wilgocią atmosferyczną i typowymi zanieczyszczeniami przemysłowymi. Chłodzenie IC411 wspiera odprowadzanie ciepła przy standardowym obciążeniu, a klasa izolacji F wraz z przyrostem temperatury B tworzy odpowiednią podstawę do niezawodnej pracy przez dłuższe okresy. Współczynnik pracy 1,0 odpowiada standardowemu zastosowaniu przemysłowemu, a tryby S1, S2, S3 i S4-S9 pozwalają na pracę ciągłą i powtarzalne cykle. Zastosowanie przewidziano przy temperaturze otoczenia do +65 °C i wysokości do 1000 m. Poziom hałasu 59 dB(A) wspiera spokojną pracę urządzeń działających w zwartej hali lub bliżej operatora. Układ łożyskowy wykorzystuje smar litowy nr 2.

Silnik elektryczny 1AL-100L1-8 nadaje się do zastosowań, w których montaż powinien być prosty, praca stabilna, a aspekty mechaniczne i elektryczne łatwe do opanowania już od pierwszej instalacji. Łączy charakter 8-biegunowy, kompaktową wielkość 100 mm i konstrukcję przemysłową gotową do regularnej pracy w szerokiej gamie urządzeń produkcyjnych i pomocniczych.
