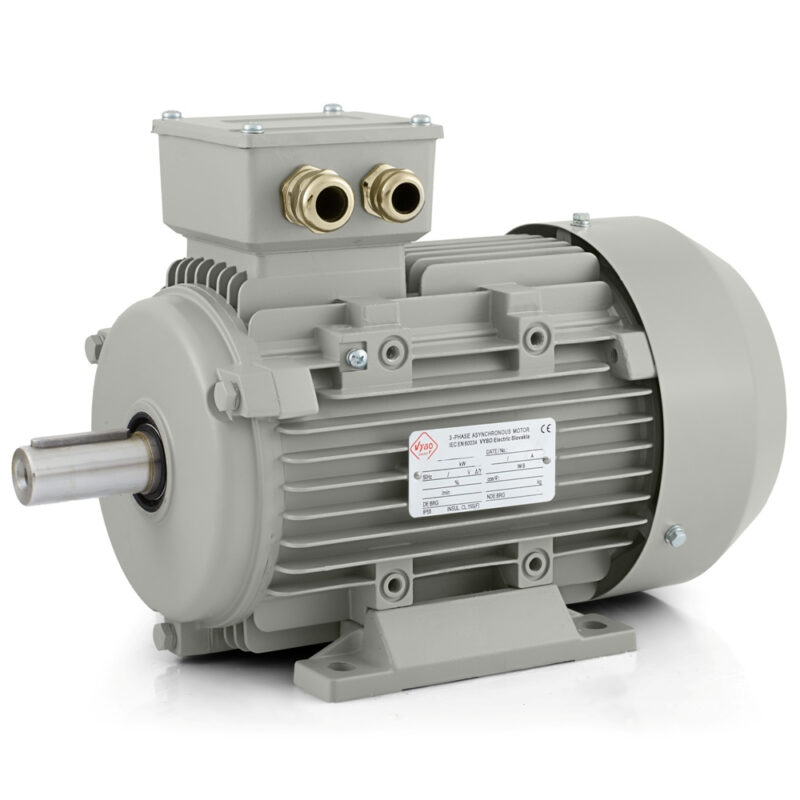

Silnik elektryczny 0,37 kW, 880 obr./min, 400 V, 1AL-80M1-6

Silnik elektryczny 1AL-80M1-6 do płynnego ruchu w urządzeniach przemysłowych

Silnik elektryczny 1AL-80M1-6 firmy VYBO Electric to 6-biegunowy silnik trójfazowy o mocy 0,37 kW, przeznaczony do zastosowań, w których ważne są cicha praca, równomierna prędkość oraz niezawodne zachowanie przy codziennym obciążeniu. Prędkość znamionowa 880 obr./min przy częstotliwości 50 Hz nadaje temu modelowi charakter pracy odpowiedni dla technologii wymagających płynnego przenoszenia mocy bez niepotrzebnie wysokich obrotów. W praktyce dobrze sprawdza się w wentylatorach, małych układach pompowych, podajnikach przenośników, zespołach mieszających, urządzeniach pakujących, modułach filtracyjnych, mechanizmach dozujących, zespołach odciągowych, liniach sortujących i maszynach pomocniczych, gdzie liczą się regularność oraz spokojny rytm pracy.

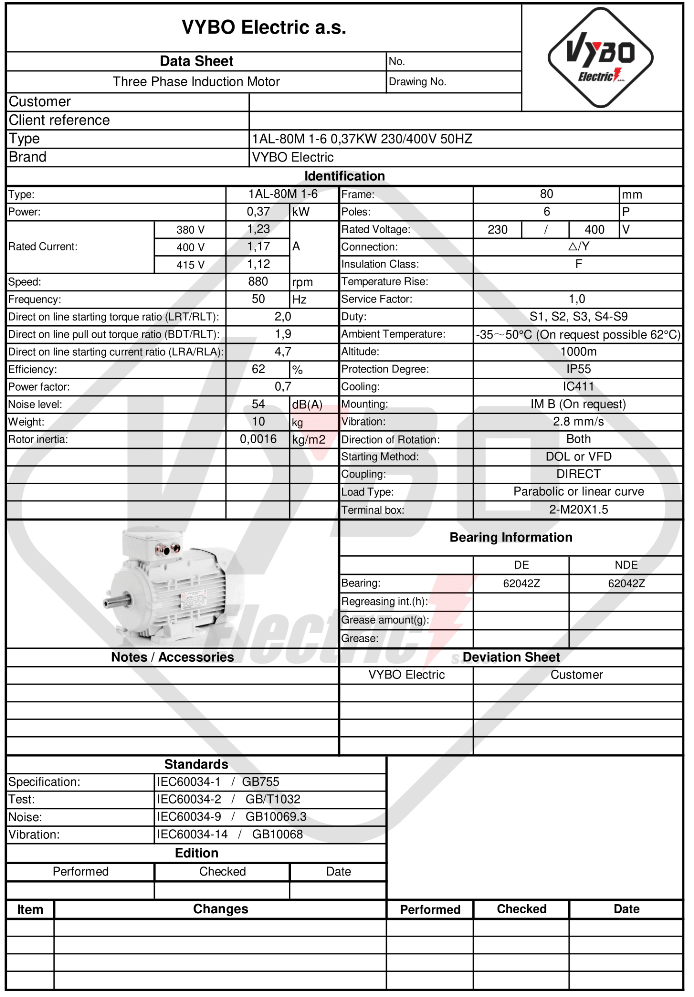

Zasilanie 230/400 V w połączeniu △/Y upraszcza integrację ze standardowymi sieciami trójfazowymi. Prąd znamionowy 2,03 A przy 230 V oraz 1,17 A przy 400 V jest ważny podczas projektowania przyłącza, zabezpieczeń i układu sterowania. Silnik nadaje się do bezpośredniego rozruchu DOL, do pracy z falownikiem oraz z softstarterem. Pozwala to zarówno na proste, stałe okablowanie, jak i na zastosowania sterowane, w których rozruch lub pracę trzeba lepiej dostosować do konkretnej technologii. W mniejszych liniach produkcyjnych, systemach HVAC, urządzeniach filtracyjnych czy przy równomiernym podawaniu materiału jest to praktyczna zaleta, która pomaga dopasować napęd do rzeczywistego trybu pracy.

Zachowanie podczas rozruchu i pod obciążeniem

Stosunek momentu rozruchowego równy 2 oznacza, że silnik może niezawodnie pokonać początkowy opór urządzenia podczas rozruchu. Stosunek momentu maksymalnego 1,9 wspiera stabilną pracę także wtedy, gdy obciążenie zmienia się w czasie eksploatacji. Stosunek prądu rozruchowego 4,7 jest przydatny przy projektowaniu części elektrycznej maszyny, ponieważ pozwala dokładniej ocenić zachowanie podczas rozruchu. Przy parabolicznej lub liniowej charakterystyce obciążenia model 1AL-80M1-6 pracuje przewidywalnie, co docenia się w aplikacjach, w których napęd jest wielokrotnie uruchamiany i zatrzymywany albo pracuje przez długi czas w stanie ustalonym. Tryby pracy S1, S2, S3 i S4-S9 zapewniają więc temu silnikowi dobrą wszechstronność zarówno w pracy ciągłej, jak i w technologiach pracujących cyklicznie.

Konstrukcja i ochrona do ogólnych zastosowań przemysłowych

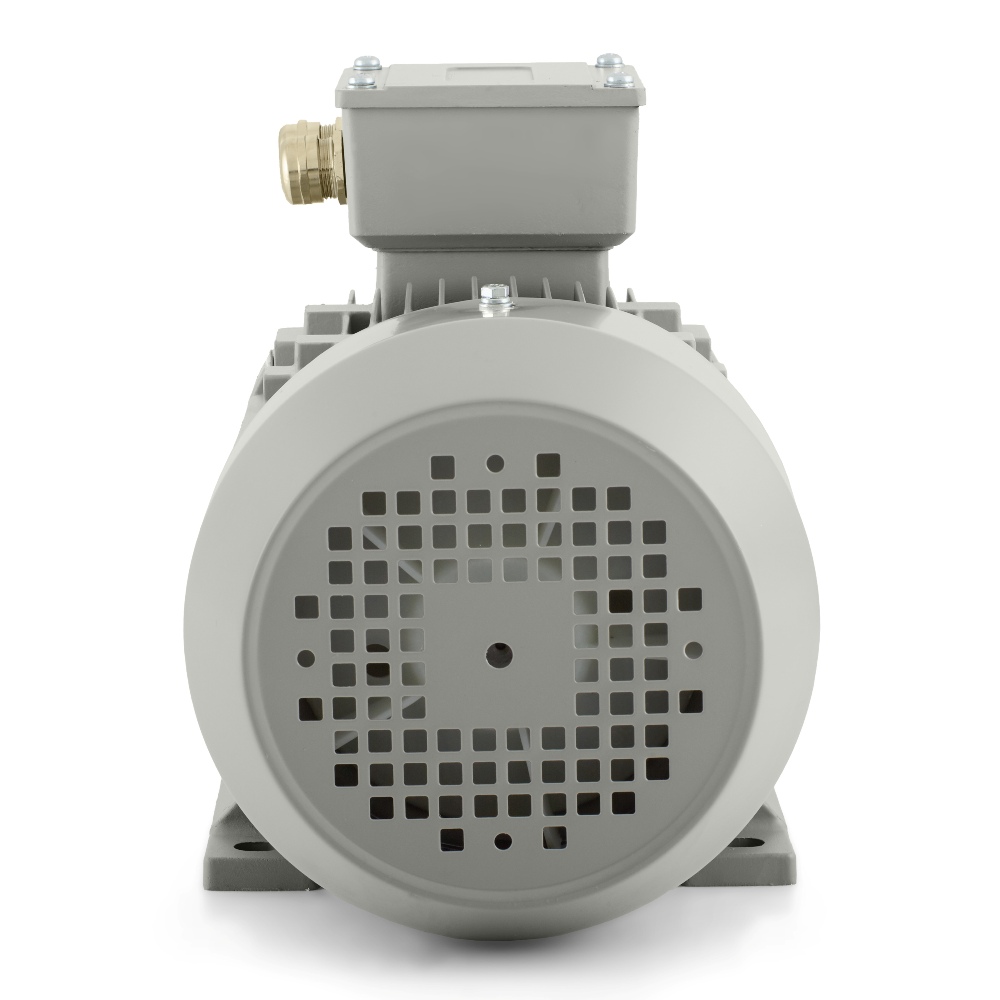

Wielkość mechaniczna 80 mm stanowi zrównoważony kompromis między kompaktowymi wymiarami a niezawodnością mechaniczną. Silnik dobrze pasuje do maszyn, w których ważne jest zachowanie rozsądnych wymiarów montażowych, a jednocześnie potrzebna jest wystarczająco solidna jednostka napędowa do codziennej pracy. Stopień ochrony IP55 pomaga chronić elementy wewnętrzne przed pyłem i typową wilgocią eksploatacyjną. W warsztatach, halach produkcyjnych, pomieszczeniach technicznych i instalacjach budynkowych taki poziom ochrony jest bardzo ważny. Chłodzenie IC411 wspiera stabilne warunki cieplne podczas pracy. Klasa izolacji F oraz klasa przyrostu temperatury B tworzą odpowiednią podstawę do długotrwałego użytkowania w bardziej wymagającym środowisku pracy. Silnik jest przeznaczony do temperatury otoczenia do +65 °C i wysokości do 1000 m.

Seria 1AL OPTIMAL należy do profesjonalnych niskonapięciowych silników elektrycznych VYBO Electric z aluminiową obudową, przeznaczonych do szerokiego zastosowania przemysłowego, z naciskiem na łatwe uruchomienie oraz bardzo korzystny stosunek ceny do jakości.

Niezawodność mechaniczna i szczegóły montażowe

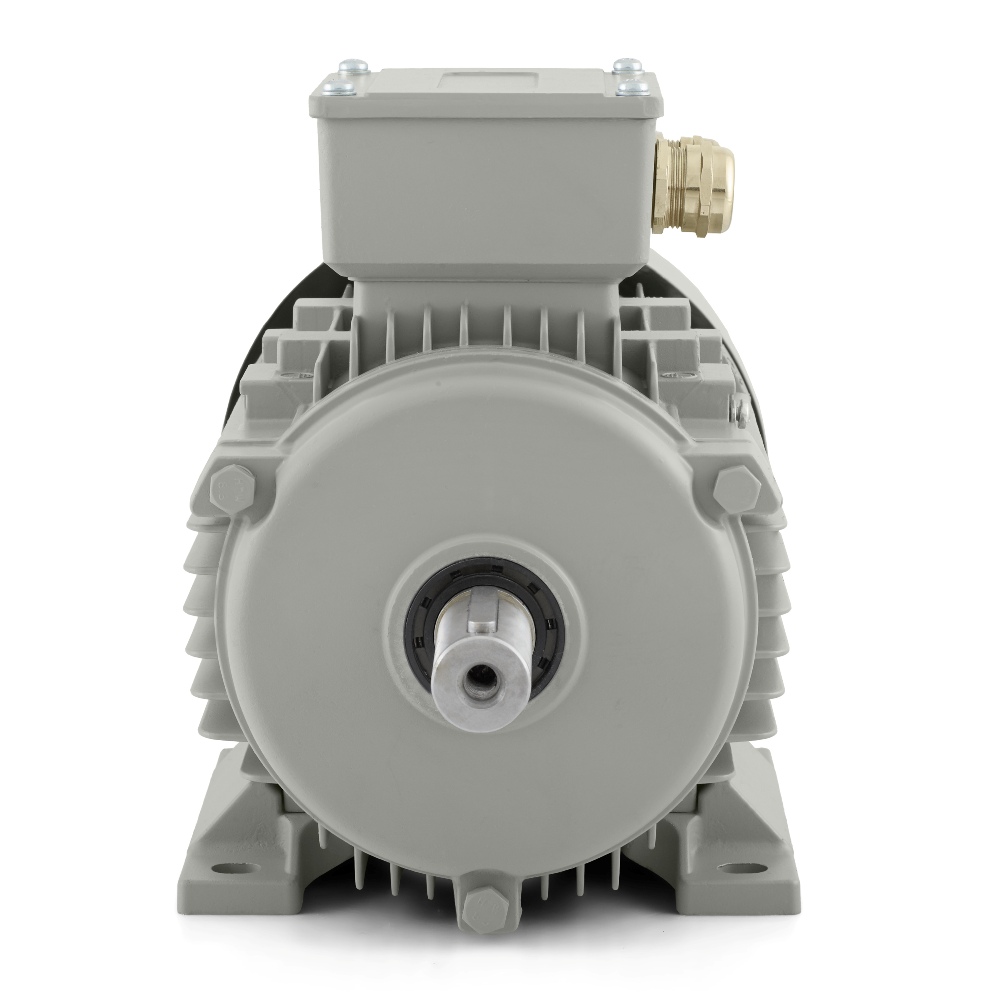

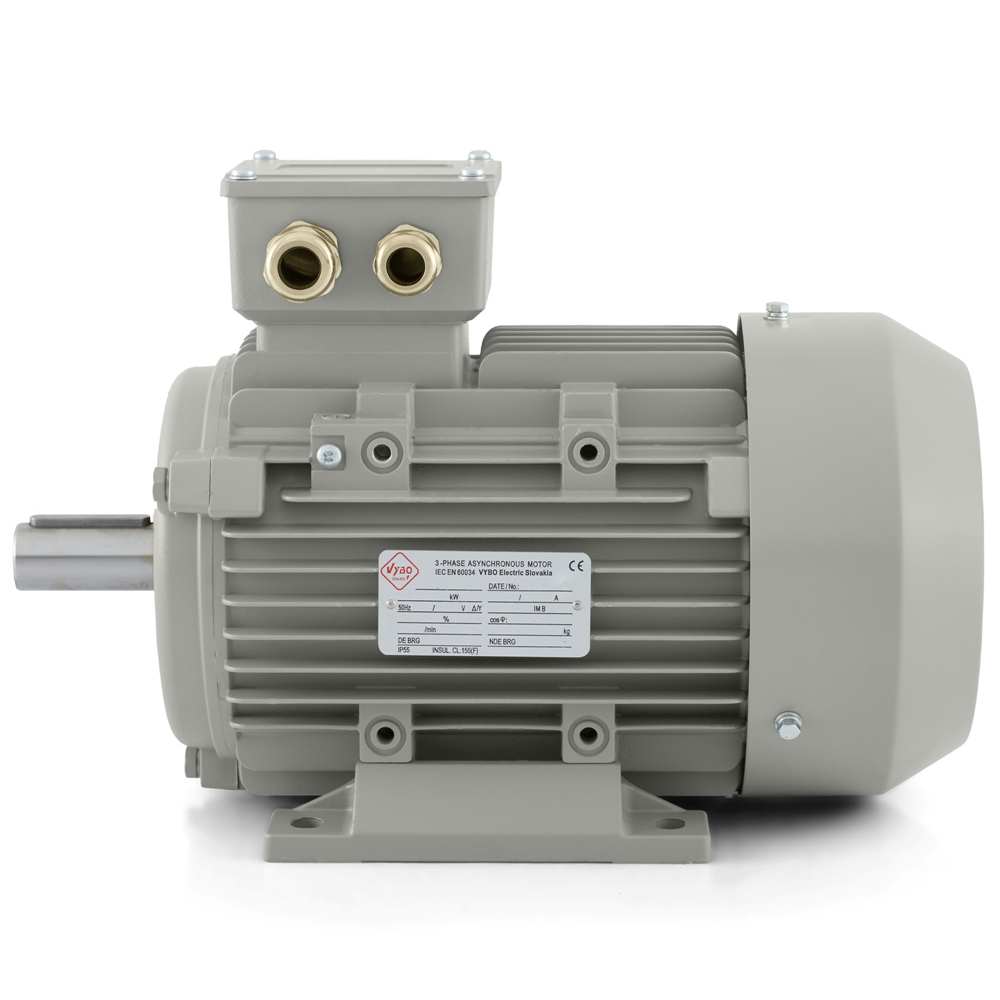

Po stronie DE i NDE zastosowano łożyska 6204-2Z. Rozwiązanie to wspiera stabilne podparcie wirnika i cichą pracę mechaniczną. Smar litowy nr 2 nadaje się do standardowych warunków przemysłowych. Prędkość drgań 2,8 mm/s i klasa drgań A mają znaczenie tam, gdzie silnik współpracuje z bardziej precyzyjną mechaniką, na przykład z elementami przenośników, małymi mieszadłami, urządzeniami dozującymi lub zespołami pakującymi. Wyważenie z półwpustem ułatwia prawidłowe połączenie z kołem pasowym, sprzęgłem lub innym elementem przeniesienia napędu. Konstrukcja obejmuje 2 dławiki kablowe M20X1.5, które ułatwiają estetyczne wykonanie przyłącza zasilającego. Silnik może obracać się w obu kierunkach, co zwiększa możliwości podczas projektowania urządzenia i jego uruchamiania.

Silnik ma masę w opakowaniu 10 kg oraz wymiary opakowania 320 × 220 × 260 mm. Jest to praktyczne podczas manipulacji w magazynie, transportu oraz przygotowania montażu na stanowisku. Moment bezwładności wirnika 0,0016 kg·m² sprzyja szybkiej reakcji podczas rozruchu i zmian sterowania. Współczynnik mocy 0,7 oraz sprawność 62 % są ważnymi wartościami przy technicznym projektowaniu urządzenia i planowaniu jego eksploatacji.

Niezawodna podstawa do regularnej pracy przemysłowej

Silnik elektryczny 1AL-80M1-6 jest odpowiednim wyborem tam, gdzie napęd powinien pracować płynnie i stabilnie, bez zbędnych komplikacji podczas montażu lub sterowania. Połączenie mocy 0,37 kW, konstrukcji 6-biegunowej, ochrony IP55 oraz możliwości sterowania falownikiem lub softstarterem sprawia, że jest to uniwersalne rozwiązanie dla wielu urządzeń przemysłowych. W tym modelu VYBO Electric oferuje silnik, który dobrze wpisuje się w codzienną eksploatację i zapewnia niezawodność w długotrwałym użytkowaniu.
