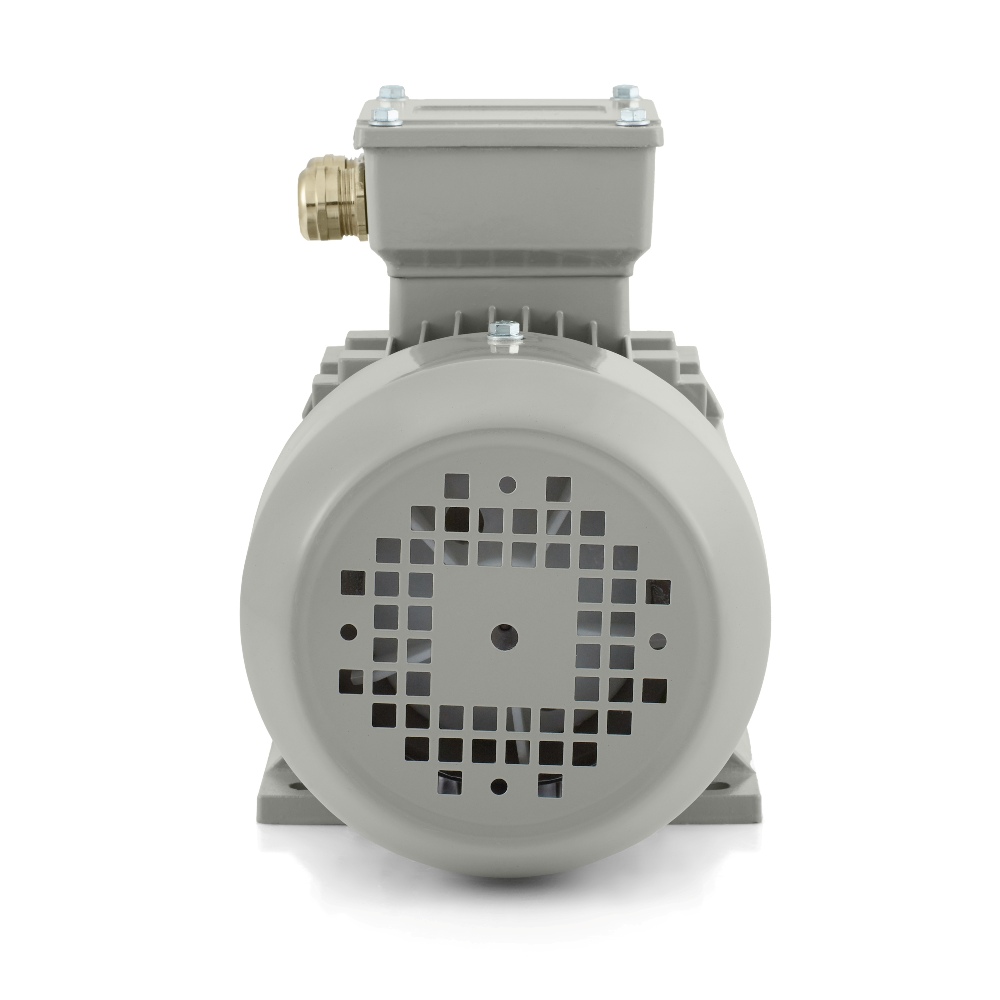

Silnik elektryczny 0,37 kW, 2755 obr./min, 400 V, 1AL-71M1-2

Silnik elektryczny 1AL-71M1-2 0,37 kW do urządzeń, w których liczy się płynna praca i niezawodność

W mniejszych i średnio lekkich napędach przemysłowych kluczowe jest, aby silnik był nie tylko kompaktowy, lecz także potrafił pracować stabilnie przez cały cykl roboczy. Silnik elektryczny 1AL-71M1-2 firmy VYBO Electric został przygotowany właśnie do tego typu zastosowań. Jest to trójfazowy silnik asynchroniczny o mocy 0,37 kW, konstrukcji 2-biegunowej i znamionowej prędkości 2755 obr./min przy częstotliwości 50 Hz. Napięcie znamionowe 230/400 V i połączenie trójkąt/gwiazda ułatwiają integrację ze standardowymi trójfazowymi układami przemysłowymi.

Wielkość mechaniczna 71 daje temu modelowi praktyczną podstawę do zastosowań, w których oczekuje się regularnej pracy, niezawodnego rozruchu i dobrej trwałości w codziennym użytkowaniu. Moc 0,37 kW jest szczególnie interesująca tam, gdzie napęd realizuje już ważniejsze zadanie robocze, ale nadal potrzebne jest rozwiązanie oszczędzające miejsce. W urządzeniach pracujących w procesach seryjnych, pomocniczych operacjach produkcyjnych lub technologiach z powtarzalnymi rozruchami silnik ten zapewnia bardzo dobry balans między wymiarami, niezawodnością i praktyczną użytecznością.

Dobry wybór tam, gdzie rozruch przeplata się ze stabilną pracą

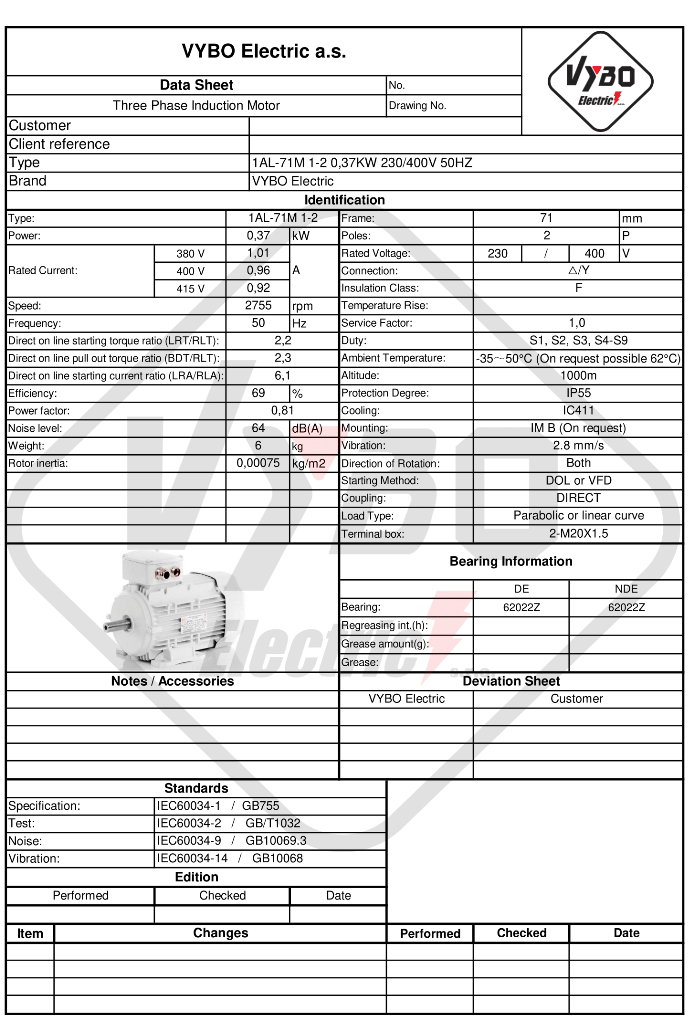

Model 1AL-71M1-2 pracuje ze współczynnikiem mocy 0,81 i sprawnością 69 %. Prąd znamionowy wynosi 1,67 A przy 230 V oraz 0,96 A przy 400 V, dając projektantom i technikom serwisowym dokładną podstawę do prawidłowego doboru elektrycznego. W praktyce w tej klasie mocy kluczowe są jednak często charakterystyka rozruchu i reakcja na zmiany obciążenia. Współczynnik momentu rozruchowego 2,2, współczynnik momentu maksymalnego 2,3 i współczynnik prądu rozruchowego 6,1 pokazują, że silnik jest przygotowany do pewnego wykonywania rozruchów roboczych bez niepotrzebnie niestabilnego zachowania.

Jest to szczególnie ważne w urządzeniach, które nie pracują tylko w jednym stałym trybie. Podajniki, odgałęzienia przenośników, moduły pakujące, jednostki wentylacyjne czy mechanizmy dozujące często działają w rytmie, w którym rozruch, stabilna praca i zmiany obciążenia regularnie się przeplatają. Właśnie w takim środowisku wyraźnie widać różnicę między silnikiem, który jedynie się obraca, a silnikiem, który pomaga całej technologii pracować płynnie i niezawodnie.

Tryby pracy zbliżone do rzeczywistej produkcji

1AL-71M1-2 nadaje się do trybów pracy S1, S2, S3 oraz S4-S9. Oznacza to możliwość stosowania zarówno w pracy ciągłej, jak i w technologiach z obciążeniem przerywanym lub cyklicznym. Współczynnik przeciążalności 1,0 odpowiada znamionowym warunkom pracy, a paraboliczna lub liniowa charakterystyka obciążenia rozszerza możliwości zastosowania w urządzeniach o różnych charakterystykach oporu podczas cyklu roboczego.

Z perspektywy codziennej produkcji jest to praktyczna zaleta. W wielu instalacjach silnik nie napędza wyłącznie prostego, jednostajnego mechanizmu. Często stanowi część procesu, w którym dozowanie, podawanie, odciąg, mieszanie czy transport materiału zmieniają się w krótszych odstępach. Możliwość polegania na silniku również w takim rytmie pracy ma znaczenie dla płynności całej technologii.

Trwałość mająca realne znaczenie w przemyśle

Silnik jest dostarczany w aluminiowej obudowie i posiada stopień ochrony IP55. Oznacza to ochronę przed pyłem i strumieniami wody, co jest niezwykle ważne w codziennej pracy w warsztatach, halach produkcyjnych i pomieszczeniach technicznych. Chłodzenie IC411 wspiera stabilne warunki cieplne podczas dłuższej pracy i pomaga zachować niezawodne działanie także w bardziej wymagających warunkach. Klasa izolacji F i przyrost temperatury B uzupełniają obraz silnika przygotowanego do regularnego zastosowania przemysłowego.

Płynną pracę wspiera prędkość drgań 2,8 mm/s w klasie A oraz poziom hałasu 64 dB(A). Dla urządzeń będących częścią mniejszych linii produkcyjnych lub znajdujących się blisko operatora jest to praktyczna wartość. Silnik może obracać się w obu kierunkach, co rozszerza zastosowanie w mechanizmach uniwersalnych lub rewersyjnych. Wyważenie wykonano z półwpustem. Po stronie DE i NDE zastosowano łożyska 6202-2Z, a smarowanie zapewnia smar litowy nr 2.

Gdzie ten model sprawdza się w naturalny sposób

Moc 0,37 kW i prędkość 2755 obr./min czynią ten silnik idealnym do technologii wymagających dynamicznej pracy mechanicznej i niezawodnego działania każdego dnia. Dobrze nadaje się do mniejszych przenośników, podajników surowców, urządzeń pakujących, modułów etykietujących, jednostek sortujących i stacji dozujących. Znajduje również zastosowanie w zespołach wentylatorowych, systemach odciągowych, pompach obiegowych, lżejszych mieszalnikach, stanowiskach napełniania, sprzęcie laboratoryjnym, liniach montażowych, modułach serwisowych i przekładniach pomocniczych systemów produkcyjnych.

Główna zaleta polega na tym, że silnik nie działa w maszynie jako nadmiernie masywny element, lecz jako precyzyjnie dobrany napęd do zadań, w których liczą się niezawodna praca, dobra integracja i stabilne działanie. W urządzeniach o ograniczonej przestrzeni jest to istotna zaleta eksploatacyjna.

Zalety platformy 1AL OPTIMAL bez zbędnej złożoności

Model należy do serii 1AL OPTIMAL, znanej jako sprawdzone rozwiązanie zarówno do standardowych, jak i bardziej wymagających zastosowań. Mocne strony platformy to wysoka kompatybilność, szybkie i łatwe uruchomienie, sprawdzona jakość oraz bardzo dobry stosunek jakości do ceny. Dla montażu i integracji ważna jest również dostępność serii w wykonaniach IM B3, IM B35, IM B5, IM B14 i IM B34. Silnik jest wyposażony w dławiki kablowe 2-M20X1.5. Wymiary opakowania 260 × 170 × 215 mm, masa z opakowaniem 6 kg i moment bezwładności wirnika 0,00075 kg·m² uzupełniają techniczny obraz obsługi i zachowania mechanicznego.

Silnik nadaje się do rozruchu metodą DOL, a jeśli wymaga tego konkretna technologia, również do sterowania za pomocą falownika lub softstartu. 1AL-71M1-2 stanowi więc praktyczny wybór do napędów przemysłowych, w których łączą się kompaktowe wymiary, stabilna praca i gotowość do regularnego użytkowania.
