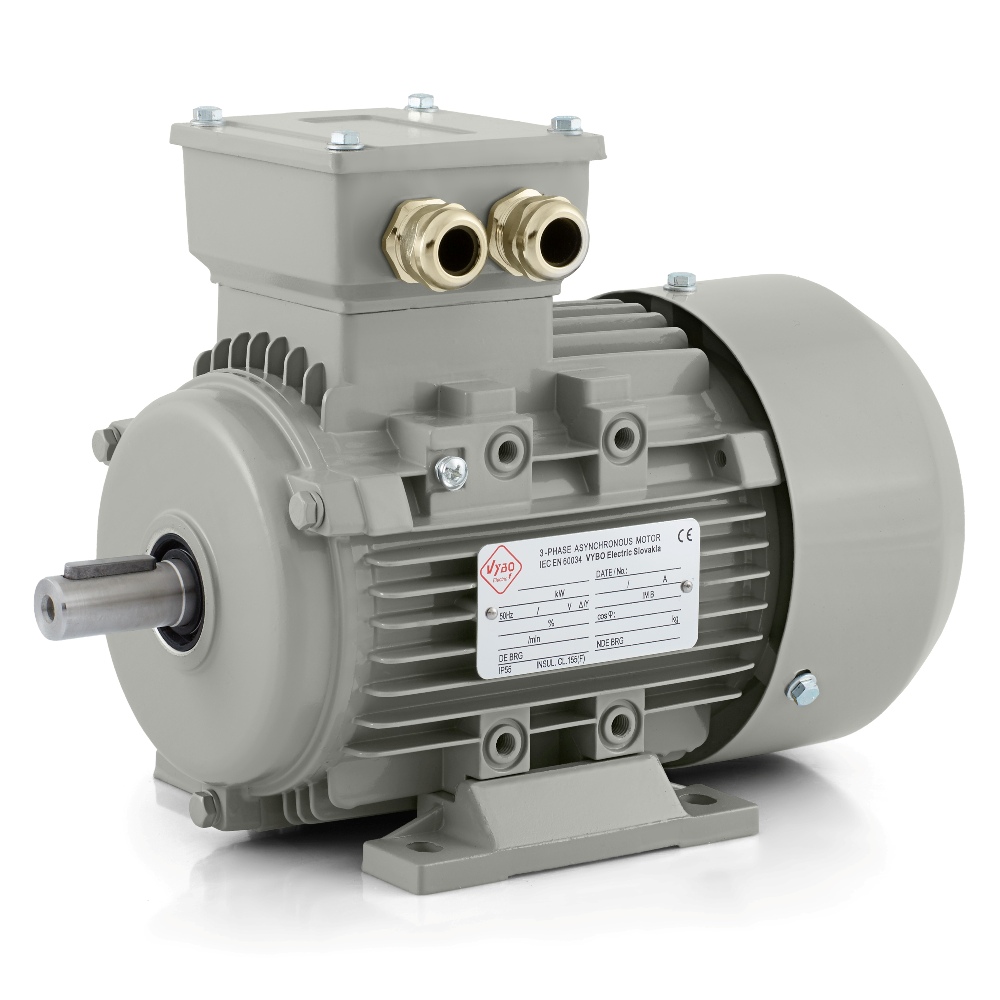

Silnik elektryczny 0,25 kW, 1340 obr./min, 400 V, 1AL-71M1-4

Wielkość mechaniczna 71 mm do napędów wymagających łatwego montażu i niezawodnej pracy

Silnik elektryczny 1AL-71M1-4 z serii 1AL OPTIMAL jest trójfazowym silnikiem asynchronicznym o mocy 0,25 kW, napięciu znamionowym 230/400 V i połączeniu trójkąt/gwiazda. Przy częstotliwości 50 Hz osiąga prędkość znamionową 1340 obr./min i pracuje w wykonaniu 4-biegunowym. Wielkość mechaniczna 71 mm, czyli wysokość osi 71 mm, jest odpowiednia dla maszyn, w których potrzebny jest kompaktowy montaż napędu, a jednocześnie wymagana jest już moc przydatna w szerszym zakresie zadań przemysłowych. Model dobrze integruje się z technologiami wymagającymi precyzyjnego montażu, regularnego cyklu pracy i stabilnego mechanicznego przenoszenia mocy.

W praktyce 1AL-71M1-4 jest stosowany w urządzeniach dozujących, przenośnikach taśmowych, modułach etykietujących, liniach pakujących, mechanizmach sortujących, jednostkach podawania, mniejszych zespołach mieszających, wentylatorach, modułach pompowych, systemach zamykających, sprzęcie laboratoryjnym i różnych stanowiskach automatyki. W takich zespołach ważne jest, aby silnik nie był niepotrzebnie duży, pracował płynnie i mógł być niezawodnie stosowany zarówno w maszynach z powtarzalnymi rozruchami, jak i w urządzeniach pracujących w sposób ciągły.

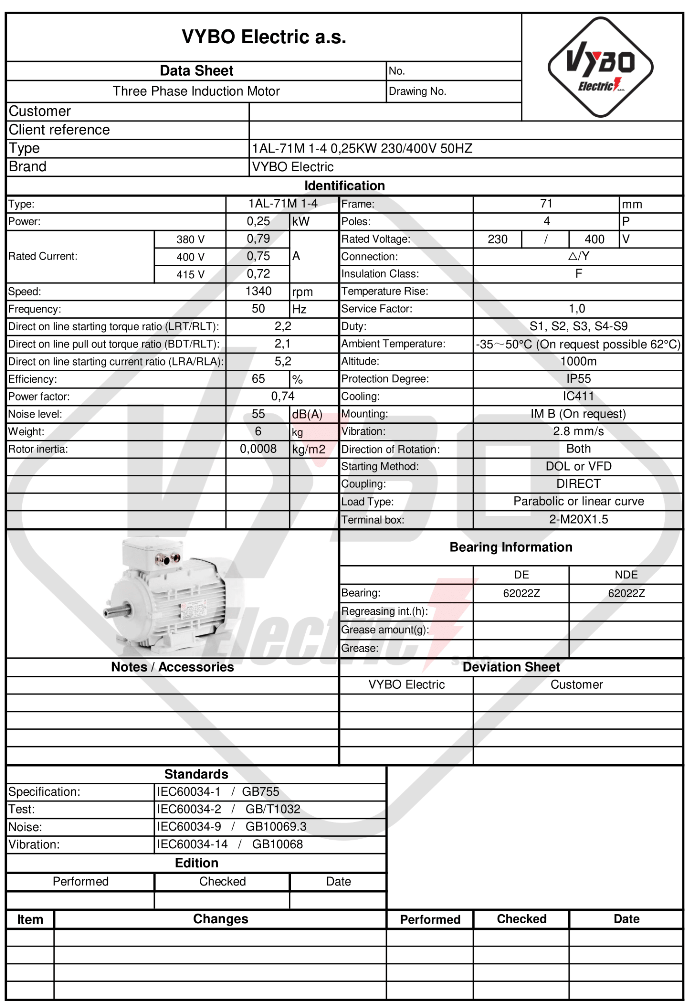

Dane elektryczne i praca pod obciążeniem

Silnik pobiera prąd znamionowy 1,30 A przy 230 V i 0,75 A przy 400 V. Sprawność wynosi 65 %, a współczynnik mocy 0,74, co w tym zakresie mocy jest ważną wartością przy projektowaniu stabilnego i ekonomicznego napędu. Stosunek momentu rozruchowego 2,2, momentu krytycznego 2,1 oraz prądu rozruchowego 5,2 dają projektantowi jasny obraz zachowania silnika podczas rozruchu i pod obciążeniem. W mniejszych maszynach rozruch jest często decydujący, szczególnie gdy kilka napędów jest regularnie uruchamianych lub gdy wymagana jest płynna akceleracja bez niepotrzebnych szarpnięć.

Model 1AL-71M1-4 jest przeznaczony do rodzaju obciążenia o parabolicznej lub liniowej charakterystyce. Jest to praktyczne w maszynach, w których obciążenie zmienia się wraz z ruchem mechanizmu lub przetwarzanym materiałem. Ważny jest również moment bezwładności wirnika 0,0008 kg·m², który wspiera dobrą reakcję w urządzeniach z powtarzalnymi rozruchami, krótszymi cyklami lub regularnym posuwem krokowym. W takich zastosowaniach znaczenie ma przewidywalna reakcja napędu i praca mechaniki linii bez zbędnych zakłóceń.

Warunki, z którymi silnik radzi sobie w codziennej pracy

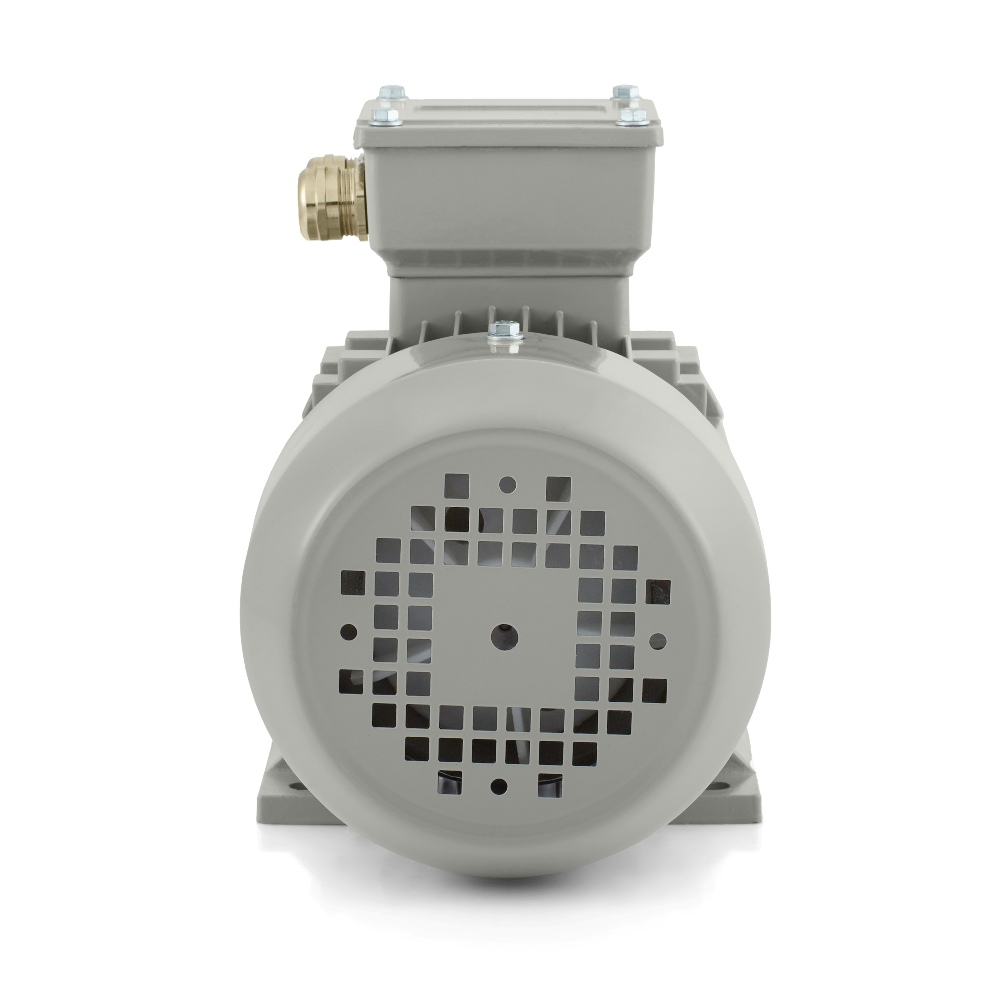

Przemysłowy silnik elektryczny musi działać niezawodnie także poza idealnymi warunkami. 1AL-71M1-4 ma stopień ochrony IP55, dlatego nadaje się do środowisk, w których występują pył, drobne zanieczyszczenia lub bryzgi wody. Jest to ważne w technologiach pakowania, manipulacji materiałem oraz w jednostkach serwisowych i produkcyjnych, gdzie silnik pracuje przez dłuższy czas jako część maszyny. Stabilne warunki cieplne zapewnia chłodzenie IC411. Silnik wykorzystuje klasę izolacji F i klasę przyrostu temperatury B, co tworzy odpowiednią podstawę do regularnej pracy przemysłowej.

Może pracować przy temperaturze otoczenia do +65 °C i jest przeznaczony do wysokości do 1000 m. Współczynnik przeciążalności 1,0 oraz tryby pracy S1, S2, S3, S4-S9 umożliwiają zastosowanie zarówno w pracy ciągłej, jak i w cyklach przerywanych. Poziom hałasu 55 dB(A) jest korzystny w technologiach, w których ważna jest płynna praca i mniejsze obciążenie akustyczne stanowiska. Drgania 2,8 mm/s w klasie A pomagają utrzymać stabilną pracę mechaniczną całego zespołu. Silnik może obracać się w obu kierunkach, co poszerza zastosowanie w mechanizmach rewersyjnych i dwukierunkowych systemach podawania.

Łożyskowanie, wyważenie i możliwości sterowania

Zarówno po stronie DE, jak i NDE zamontowano łożyska 6202-2Z. Smarowanie zapewnia smar litowy nr 2 w odpowiedniej klasie temperaturowej. Wyważenie z połową wpustu jest ważne podczas montażu kół pasowych, sprzęgieł i innych elementów przeniesienia napędu, gdy liczy się płynna i równomierna praca. Silnik jest przystosowany do rozruchu DOL oraz do sterowania za pomocą falownika lub softstartera. Pozwala to wybrać prosty rozruch bezpośredni albo dokładniejsze dopasowanie przyspieszenia i pracy do potrzeb konkretnej maszyny.

Seria 1AL OPTIMAL jest jedną z najlepiej sprzedających się gam VYBO Electric, z ponad 30 000 zainstalowanych jednostek w przemyśle. Do podłączenia elektrycznego silnik wyposażono w 2-M20X1.5 dławiki kablowe. Masa z opakowaniem 6 kg i wymiary opakowania 260 × 170 × 215 mm ułatwiają manipulację podczas instalacji, magazynowania i serwisu. Seria 1AL OPTIMAL od dawna jest popularna ze względu na bardzo dobry stosunek ceny do jakości, sprawdzoną jakość i szybkie uruchomienie. W przemyśle pracuje ponad 30 000 zainstalowanych jednostek, a seria jest również znana z szerokiej kompatybilności. Podczas montażu można wykorzystać wykonania IM B3, IM B35, IM B5, IM B14, IM B34. Model 1AL-71M1-4 jest więc doskonałym wyborem dla zastosowań wymagających kompaktowego silnika elektrycznego z ochroną IP55, niezawodną pracą i parametrami przygotowanymi do codziennej pracy przemysłowej.
