Silnik elektryczny 0,18 kW, 2720 obr./min, 400 V, 1AL-63M1-2

Silnik elektryczny 1AL-63M1-2 0,18 kW do kompaktowych technologii o szybkim rytmie pracy

Nie każdy napęd przemysłowy wymaga dużej mocy. W wielu urządzeniach ważniejsze jest, aby silnik pracował szybko, niezawodnie i bez zbędnego zapotrzebowania na przestrzeń. Silnik elektryczny 1AL-63M1-2 marki VYBO Electric dokładnie odpowiada takiej potrzebie. Jest to trójfazowy silnik asynchroniczny o mocy 0,18 kW, konstrukcji 2-biegunowej i prędkości znamionowej 2720 obr./min przy 50 Hz. Dzięki napięciu 230/400 V i połączeniu trójkąt/gwiazda można go łatwo zintegrować ze standardowymi systemami trójfazowymi, tworząc niezawodną podstawę dla mniejszych mechanizmów przemysłowych.

Wielkość mechaniczna 63 zapewnia praktyczny kompromis pomiędzy kompaktowym montażem a niezawodnością pracy. Model jest odpowiedni tam, gdzie napęd musi oszczędzać miejsce, a jednocześnie być przygotowany do regularnej pracy w cyklu produkcyjnym, manipulacyjnym lub technologicznym. Dlatego jest interesujący dla projektantów maszyn, rozwiązań serwisowych i nowoczesnych modułów produkcyjnych, w których ważne jest efektywne wykorzystanie przestrzeni.

Mocną stroną tego modelu jest tempo pracy

Prędkość znamionowa 2720 obr./min nadaje silnikowi dynamiczny charakter. W praktyce stanowi dobrą bazę dla mechanizmów wymagających szybkiego ruchu, precyzyjnego przenoszenia mocy i stabilnego zachowania podczas powtarzanych rozruchów. Moc 0,18 kW jest idealna do lżejszych zadań przemysłowych, w których nie jest potrzebny ciężki napęd o wysokim momencie, lecz niezawodna i zrównoważona praca z naciskiem na kompaktowe rozmiary oraz pewność działania.

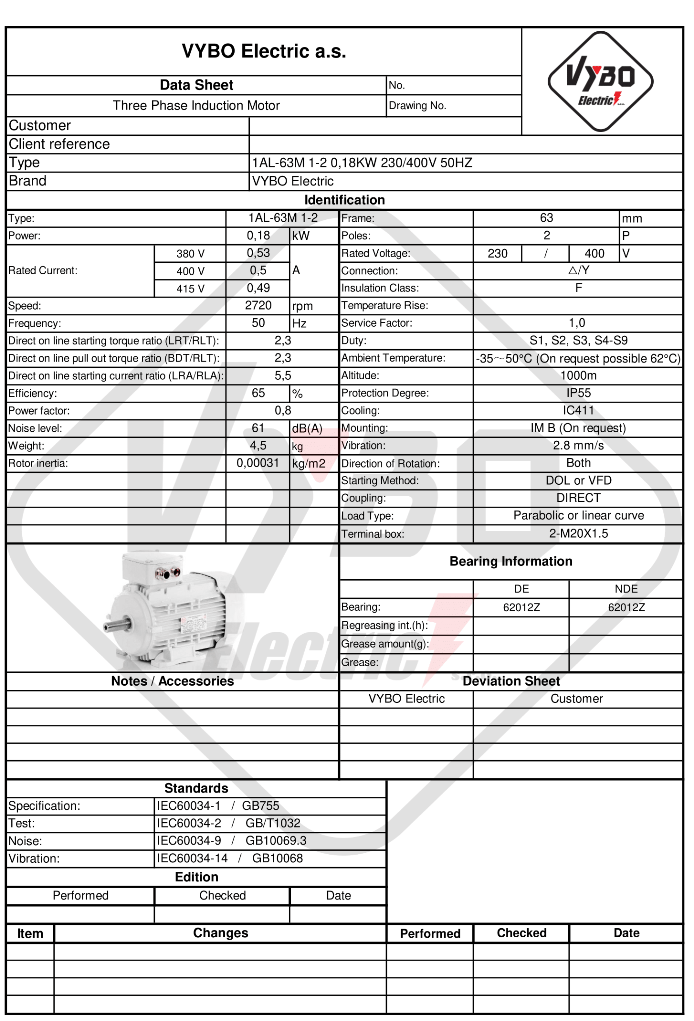

Silnik pracuje ze współczynnikiem mocy 0,80 i sprawnością 65 %. Prąd znamionowy wynosi 0,87 A przy 230 V i 0,50 A przy 400 V, co pomaga przy projektowaniu zasilania i prawidłowym wymiarowaniu części elektrycznej. Ważne są również parametry rozruchu. Stosunek momentu rozruchowego 2,3, stosunek momentu krytycznego 2,3 oraz stosunek prądu rozruchowego 5,5 wspierają stabilny start i przewidywalne zachowanie pod obciążeniem. W mniejszych technologiach jest to praktyczna zaleta, ponieważ praca maszyny często zależy właśnie od płynnego i niezawodnego rozpędzania.

Praca dopasowana do standardowej produkcji i cykli powtarzalnych

1AL-63M1-2 jest odpowiedni do trybów pracy S1, S2, S3 oraz S4-S9. Może więc pracować nie tylko w trybie ciągłym, ale również w technologiach, w których silnik regularnie startuje, zatrzymuje się lub pracuje cyklicznie z obciążeniem przerywanym. Współczynnik pracy 1,0 odpowiada warunkom znamionowym, a paraboliczna lub liniowa charakterystyka obciążenia rozszerza zastosowanie w różnych zadaniach mechanicznych.

W praktyce ma to szczególne znaczenie dla urządzeń, które nie mają identycznego profilu obciążenia przez całą zmianę. Napędy podajników, mniejszych przenośników, jednostek dozujących czy modułów manipulacyjnych często pracują w zmiennym rytmie. Silnik musi więc radzić sobie z regularną pracą bez utraty stabilności i bez niepotrzebnego komplikowania integracji z technologią.

Konstrukcja przygotowana do środowiska przemysłowego

Seria 1AL OPTIMAL jest jedną z najlepiej sprzedających się gam VYBO Electric, z ponad 30 000 zainstalowanych jednostek w przemyśle. Silnik należy do gamy 1AL OPTIMAL, zaprojektowanej do standardowych i wymagających zastosowań z aluminiową ramą. Seria jest znana jako jedno z najlepiej sprzedających się rozwiązań marki VYBO Electric i ma ponad 30 000 zainstalowanych jednostek w przemyśle. Wynika to z połączenia sprawdzonej jakości, wysokiej kompatybilności, szybkiego i prostego uruchomienia oraz bardzo dobrego stosunku jakości do ceny.

W konkretnym modelu 1AL-63M1-2 znajduje to odzwierciedlenie również w konstrukcji przygotowanej do codziennej pracy. Ochrona IP55 zabezpiecza przed pyłem i strumieniami wody. Chłodzenie IC411 wspiera stabilne warunki termiczne i pomaga silnikowi zachować równomierną pracę. Klasa izolacji F i klasa przyrostu temperatury B odpowiadają zastosowaniom przemysłowym, w których niezawodność jest wymagana także przy dłuższym obciążeniu.

Po stronie DE i NDE zastosowano łożyska 6201-2Z, smarowane smarem litowym nr 2. Wyważenie wykonuje się z użyciem połowy wpustu. Prędkość drgań 2,8 mm/s w klasie A i poziom hałasu 61 dB(A) wspierają cichą pracę, co jest szczególnie korzystne w kompaktowych urządzeniach i technologiach zlokalizowanych blisko operatora. Silnik może obracać się w obu kierunkach, dzięki czemu dobrze pasuje także do mechanizmów uniwersalnych i rewersyjnych.

Gdzie ten silnik elektryczny daje największą korzyść

Charakterystyka modelu 1AL-63M1-2 sprawia, że dobrze pasuje do urządzeń łączących mniejszą moc, szybkie działanie i wymóg niezawodnej codziennej pracy. Jest odpowiedni do małych przenośników, podajników materiału, modułów pakujących, jednostek etykietujących, urządzeń sortujących, stacji dozujących, zespołów wentylatorowych i modułów odciągowych. Naturalnie pasuje również do pomp pomocniczych, lekkich mieszadeł, stanowisk napełniania, wyposażenia laboratoryjnego, linii serwisowych oraz mniejszych stołów montażowych lub produkcyjnych.

W takich zastosowaniach kluczowe jest, aby napęd nie komplikował konstrukcji maszyny, nie wymagał nadmiernej przestrzeni i mógł niezawodnie pracować nawet podczas powtarzanych cykli roboczych. Właśnie tutaj wyraźnie widać zaletę kompaktowej ramy i szybkiej reakcji mechanicznej tego modelu.

Elastyczność montażu serii 1AL OPTIMAL

Silnik jest wyposażony w dławnice kablowe 2-M20X1.5. Wymiary opakowania 235 × 140 × 185 mm i masa z opakowaniem 4,5 kg ułatwiają obsługę podczas transportu, magazynowania i wymian serwisowych. Moment bezwładności wirnika 0,00031 kg·m² uzupełnia informacje o zachowaniu silnika podczas rozruchu i zmian stanu pracy.

Gama 1AL OPTIMAL jest dostępna w formach montażu IM B3, IM B35, IM B5, IM B14 i IM B34, co daje szerokie możliwości instalacji w różnych maszynach i technologiach. Do zalet serii należą kompatybilne łapy, możliwość wymiany przedniej tarczy łożyskowej, wzmocniona skrzynka zaciskowa, ulepszona ochrona IP55 pokrywy skrzynki zaciskowej, stalowa osłona wentylatora, starannie zaprojektowana rama zwiększająca skuteczność chłodzenia oraz wzmocnione łożyska. Silnik nadaje się do rozruchu DOL i w zależności od potrzeb technologii również do sterowania za pomocą falownika lub softstartu.

Silnik elektryczny 1AL-63M1-2 stanowi więc niezawodny wybór do kompaktowych napędów przemysłowych, które wymagają wysokiej prędkości, trwałej konstrukcji i dobrej gotowości do codziennej pracy w szerokiej gamie urządzeń.
