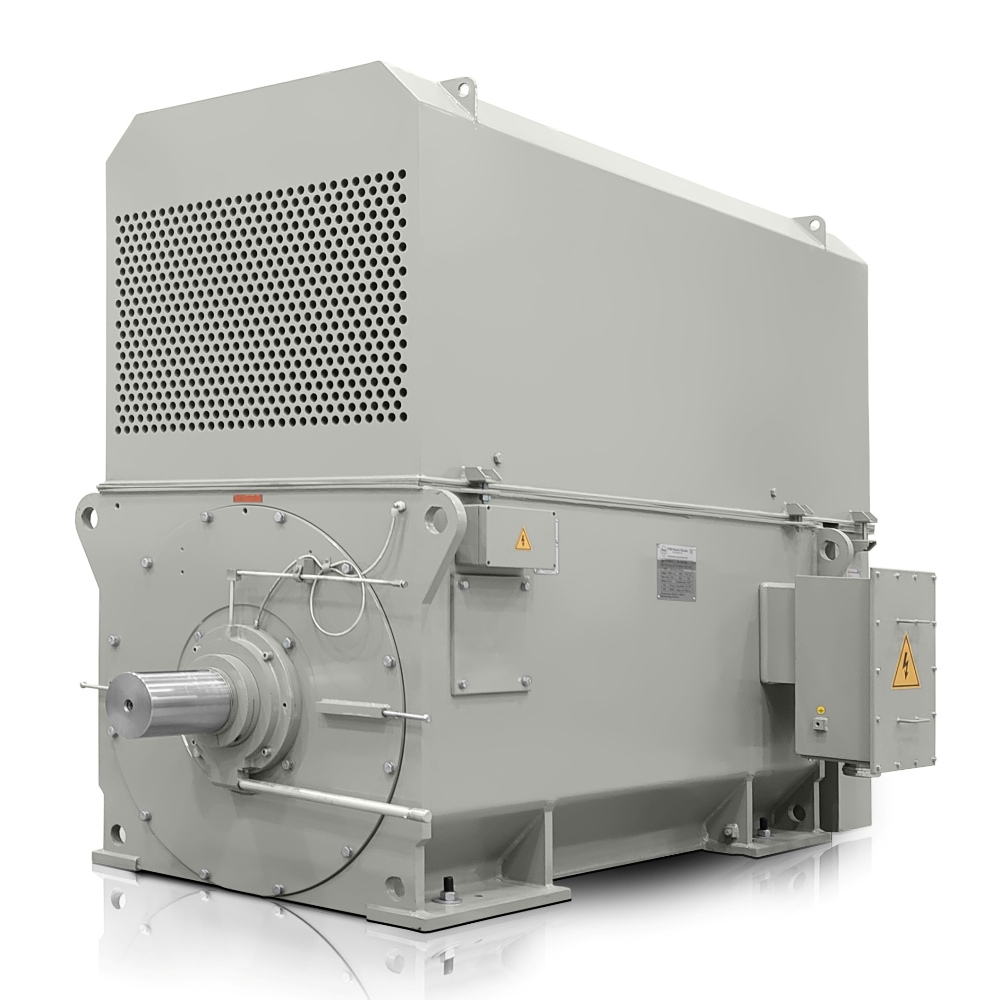

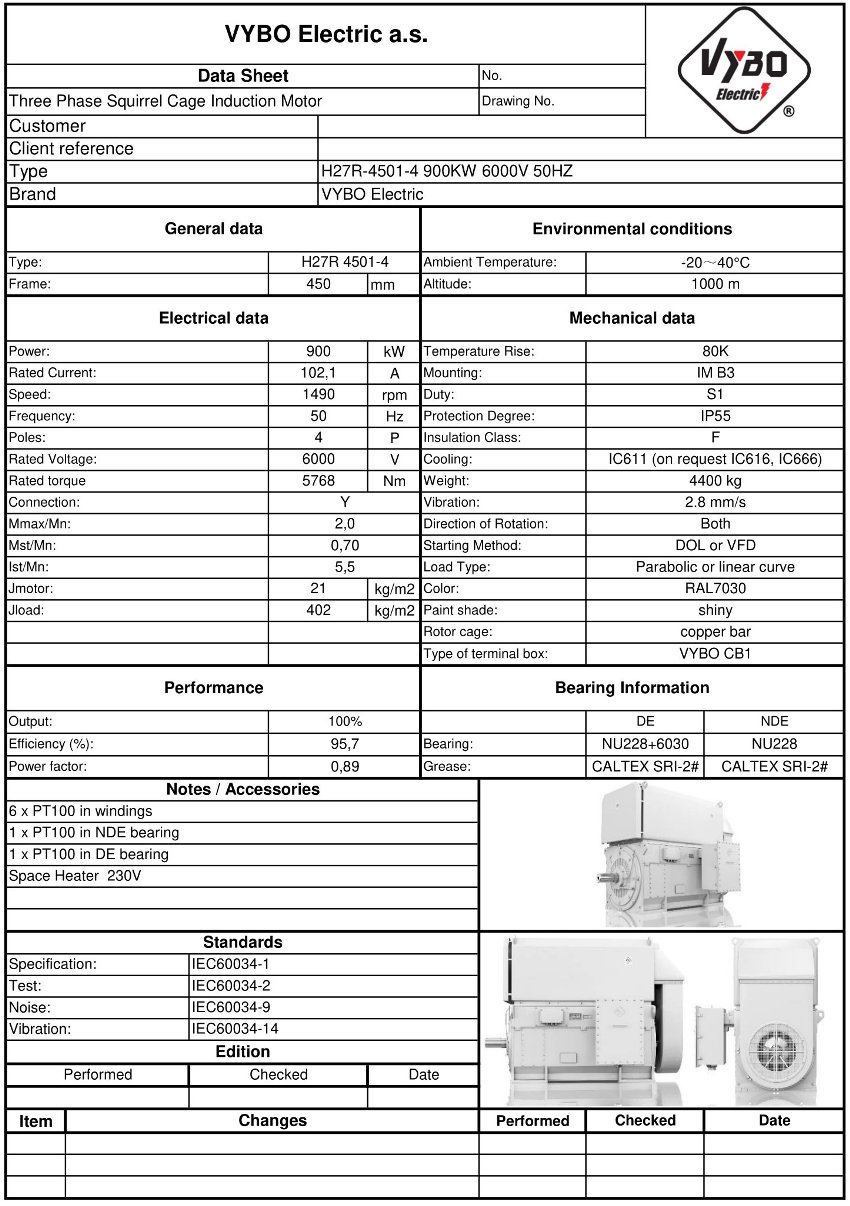

Trójfazowy silnik elektryczny: H27R-4501-4 900KW 6000V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H27R 4501-4 |
| Moc znamionowa (kW) | 900 |
| Wielkość ramy (mm) | 450 |
| Liczba biegunów | 4 |
| Prędkość znamionowa (rpm) | 1490 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 6000 |
| Połączenie | Y |
| Prąd znamionowy (A) | 102,1 |
| Sprawność przy 100% obciążeniu (%) | 95,7 |
| Współczynnik mocy przy 100% obciążeniu | 0,89 |
| Charakterystyka rozruchowa i momentu | |
| Moment znamionowy (Nm) | 5768 |
| Stosunek momentu przy zablokowanym wirniku (LRT/RLT) | 0,70 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,0 |
| Stosunek prądu przy zablokowanym wirniku (LRA/RLA) | 5,5 |
| Moment bezwładności wirnika (kg·m²) | 21 |
| Moment bezwładności obciążenia (kg·m²) | 402 |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x termistor PTC | |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC611 (na zamówienie IC616, IC666) |
| Metoda rozruchu | DOL, VFD, softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | miedziane pręty wirnika |
| Typ skrzynki zaciskowej | VYBO CB1-HV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 4400 kg |
| Kolor | RAL7030 |
| Wykończenie powłoki lakierniczej | błyszczące |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | NU228-C3+6030-C3/NU228-C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
W metalurgii, liniach cementowych, stacjach pomp i energetyce decydują stabilny moment oraz niskie straty eksploatacyjne. H27R 4501-4-6 to silnik elektryczny 1500 obr./min o mocy 900 kW, zaprojektowany do dużych napędów z naciskiem na efektywność energetyczną i długotrwałe obciążenie w pracy ciągłej. Wysoki moment znamionowy 5768 Nm, prąd znamionowy 102,1 A i współczynnik mocy 0,89 stanowią techniczną podstawę do efektywnego przenoszenia mocy w wymagających zastosowaniach.
Chłodzenie IC611 utrzymuje czyste powietrze w zamkniętym obiegu
Zamknięty układ chłodzenia z wymiennikiem powietrze-powietrze IC611 pomaga oddzielić wnętrze silnika od otoczenia, co jest praktyczne w zapylonych zakładach i atmosferze korozyjnej. Jednocześnie wspiera sprawność IE4 Super Premium, dzięki czemu straty energii spadają przy wysokim obciążeniu, a napęd zachowuje lepszą ekonomię podczas długich cykli produkcyjnych. Dla operatora oznacza to stabilniejszy bilans cieplny, mniejsze wymagania serwisowe i lepsze wykorzystanie zainstalowanej mocy.
Konstrukcja odpowiednia do długich serii produkcyjnych
Uzwojenie stojana jest impregnowane technologią VPI, co zwiększa odporność na wilgoć, pył i drgania. Klasa izolacji F wraz z przyrostem temperatury B zapewnia rezerwę do wymagających obciążeń, a układ łożysk NU228-C3+6030-C3 po stronie DE i NU228-C3 po stronie NDE wspiera niezawodne ułożyskowanie wirnika. Moment bezwładności wirnika 21,0 kg·m² i moment bezwładności obciążenia 402,0 kg·m² są odpowiednie do zastosowań o wysokich wymaganiach kinetycznych, gdzie ważne jest precyzyjne zaprojektowanie rozruchu i zabezpieczenia napędu.
Zaprojektowany do ciężkich zastosowań przemysłowych
Ten czterobiegunowy silnik elektryczny jest stosowany wszędzie tam, gdzie napęd musi pracować przez długi czas, niezawodnie i z rezerwą na zmiany obciążenia procesu. Parametry rozruchowe pomagają przy doborze zasilania i zabezpieczeń, ponieważ moment rozruchowy osiąga 0,7-krotność momentu znamionowego, moment krytyczny 2-krotność momentu znamionowego, a prąd rozruchowy 5,5-krotność prądu znamionowego. Dla projektanta upraszcza to dobór elementów zabezpieczających i ocenę rezerwy momentu przy obciążeniach o większej bezwładności.
- Pompy do transportu wody i mediów procesowych w energetyce.
- Jednostki wentylatorowe do odciągu i chłodzenia hal produkcyjnych.
- Kruszarki i linie mielenia w przemyśle cementowym i górniczym.
- Stacje sprężarkowe o pracy ciągłej i wysokim zużyciu energii.
- Napędy linii walcowniczych lub przenośnikowych w metalurgii.
- Mieszadła procesowe i jednostki homogenizujące w produkcji chemicznej.
Parametry wspierające projekt zasilania
Silnik jest przeznaczony do sieci 6000 V i przy prędkości znamionowej 1490 obr./min mieści się w zakresie 1400-1500 obr./min, odpowiednim dla stabilnych przekładni przemysłowych wymagających precyzyjnego punktu pracy. Masa opakowania 4400 kg musi być uwzględniona w logistyce, montażu i manipulacji w zakładzie, szczególnie przy ustawianiu w zamkniętych maszynowniach lub na ramach fundamentowych z ograniczonym dostępem. Dzięki połączeniu mocy, sprawności 95,7 % i solidnej konstrukcji jest to rozwiązanie dla zakładów nastawionych na długoterminową ekonomię napędu.
Rozwiązanie do modernizacji i nowych instalacji
Jeżeli potrzebujesz napędu do dużego systemu technologicznego, H27R 4501-4-6 oferuje parametry odpowiednie dla nowych projektów i wymiany starszych silników w rozległych zakładach. Precyzyjna dokumentacja projektowa, wsparcie serwisowe VYBO Electric oraz konstrukcja nastawiona na niezawodną pracę upraszczają integrację z istniejącymi systemami technologicznymi. Zamów ten napęd wysokiego napięcia z odpowiednim wyprzedzeniem, aby móc zaplanować montaż, prace elektryczne i uruchomienie bez zbędnych opóźnień.
