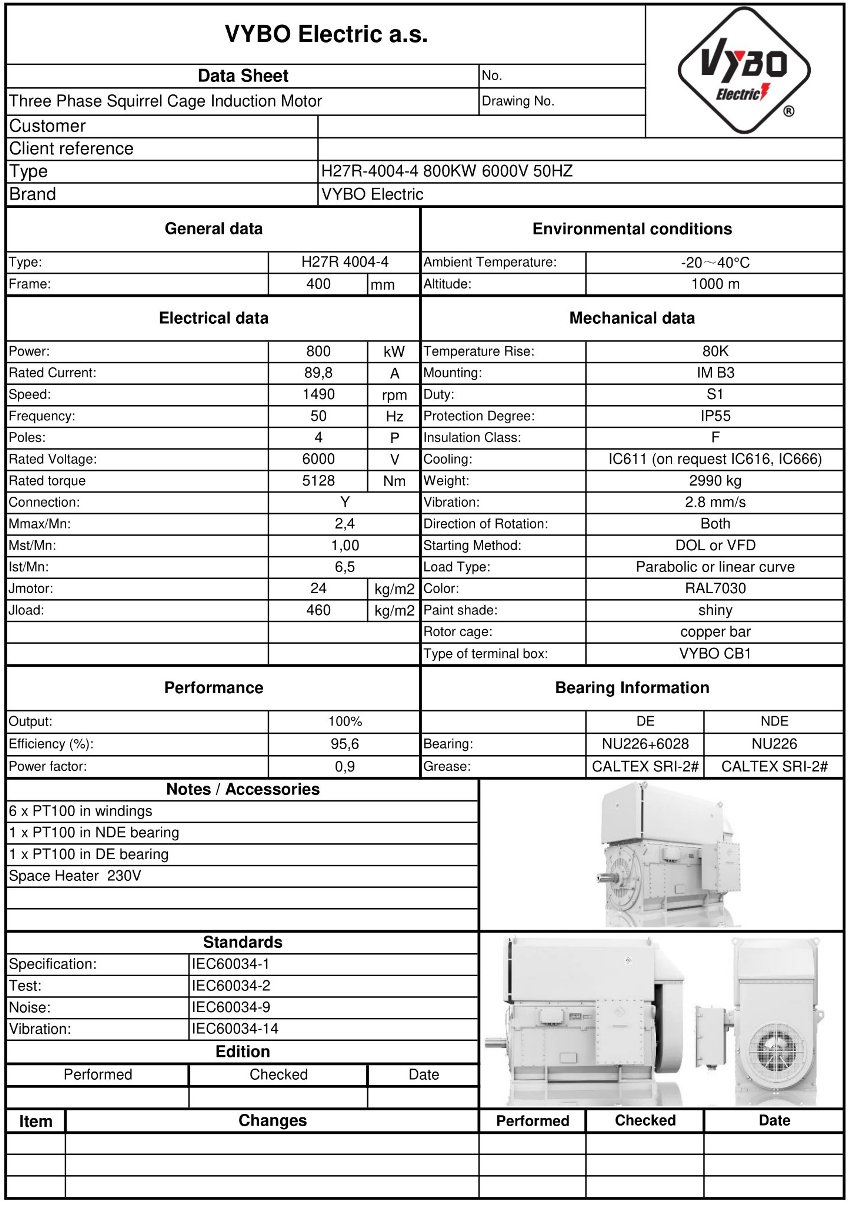

Trójfazowy silnik elektryczny: H27R-4004-4 800KW 6000V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H27R 4004-4 |
| Moc znamionowa (kW) | 800 |
| Wielkość ramy (mm) | 400 |
| Liczba biegunów | 4 |
| Prędkość znamionowa (rpm) | 1490 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 6000 |
| Połączenie | Y |
| Prąd znamionowy (A) | 89,8 |
| Sprawność przy 100% obciążeniu (%) | 95,6 |
| Współczynnik mocy przy 100% obciążeniu | 0,9 |
| Charakterystyka rozruchowa i momentu | |
| Moment znamionowy (Nm) | 5128 |
| Stosunek momentu przy zablokowanym wirniku (LRT/RLT) | 1,00 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,4 |
| Stosunek prądu przy zablokowanym wirniku (LRA/RLA) | 6,5 |
| Moment bezwładności wirnika (kg·m²) | 24 |
| Moment bezwładności obciążenia (kg·m²) | 460 |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x termistor PTC | |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC611 (na zamówienie IC616, IC666) |
| Metoda rozruchu | DOL, VFD, softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | miedziane pręty wirnika |
| Typ skrzynki zaciskowej | VYBO CB1-HV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 2990 kg |
| Kolor | RAL7030 |
| Wykończenie powłoki lakierniczej | błyszczące |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6326-C3/6326-C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |

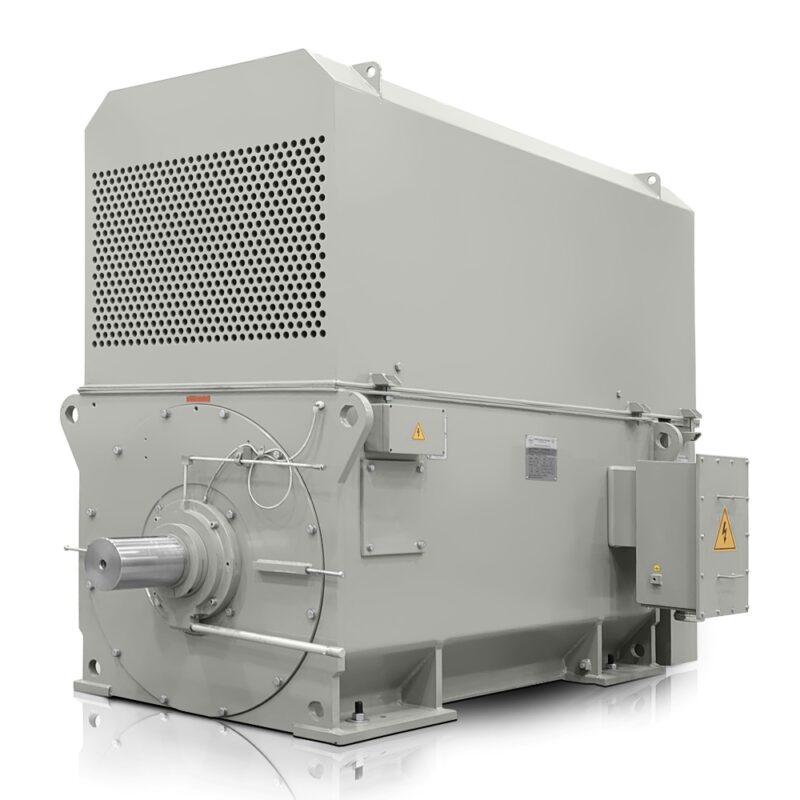

H27R 4004-4-6 zapewnia wysoką pewność eksploatacyjną wszędzie tam, gdzie decydują stabilna moc, kontrola strat i rozsądne koszty w całym okresie życia urządzenia. Ten silnik elektryczny 1400 obr./min o mocy 800 kW jest przeznaczony do zastosowań w systemach technologicznych wymagających długotrwałego obciążenia, precyzyjnej współpracy z przekładnią lub bezpośredniego połączenia z maszynami procesowymi. W praktyce pomaga ograniczyć interwencje serwisowe i zapotrzebowanie energetyczne całej linii, co jest ważne w projektach o dużej liczbie godzin pracy i presji na efektywność energetyczną.
Konstrukcja opiera się na spawanej ramie stalowej, która zapewnia wysoką sztywność przy korzystniejszym bilansie masy niż rozwiązania żeliwne, jednocześnie ułatwiając transport i montaż dużych jednostek. Zamknięty system chłodzenia powietrze-powietrze IC611 oddziela wnętrze silnika od otoczenia, zwiększając przydatność w zapylonych lub korozyjnych zakładach. Klatka wirnika wykonana z taśmy miedzianej przyczynia się do niższych strat, większej odporności cieplnej i dłuższej żywotności przy powtarzającym się obciążeniu.
Precyzyjne zasilanie i rezerwa momentu do wymagających rozruchów
Przy projektowaniu napędu ważne są prąd znamionowy 89,8 A, współczynnik mocy 0,9 i sprawność 95,6 %, ponieważ wartości te wpływają na dobór komponentów zasilania i zabezpieczeń. Moment znamionowy 5128 Nm zapewnia wystarczającą rezerwę do ciężkich zastosowań technologicznych, podczas gdy moment rozruchowy osiąga 1-krotność momentu znamionowego, moment krytyczny 2,4-krotność momentu znamionowego, a prąd rozruchowy 6,5-krotność prądu znamionowego. Klasa izolacji F i przyrost temperatury B wspierają pracę w warunkach, w których oczekuje się długotrwałego użytkowania bez zmniejszenia mocy.
Korzyści dla projektów OEM i dużych systemów technologicznych
Dla producentów urządzeń i operatorów zakładów ważne są również powtarzalny montaż, dostępność serwisowa oraz kompatybilność z głównym procesem. Masa opakowania 2990 kg, moment bezwładności wirnika 24,0 kg·m² i moment bezwładności obciążenia 460,0 kg·m² muszą być uwzględnione przy projektowaniu fundamentów, podnoszenia i scenariusza rozruchu. Łożysko DE 6326-C3 i łożysko NDE 6326-C3 nadają się do solidnego mocowania przy obciążeniu przemysłowym, gdzie decydująca jest długoterminowa stabilność pracy. Ten czterobiegunowy silnik elektryczny nadaje się zatem do zastosowań, w których oczekuje się pracy ciągłej i wysokiej dostępności.
Typowe zastosowania przemysłowe
Konfiguracja H27R 4004-4-6 jest stosowana w procesach, w których wymagane jest mocne i niezawodne źródło mocy mechanicznej.
- Główne stacje sprężarkowe w energetyce i przemyśle petrochemicznym.
- Bloki wentylatorowe do odciągu spalin i wentylacji procesowej.
- Jednostki pompowe do systemów wodociągowych i energetycznych.
- Młyny w cementowniach i przetwórstwie surowców mineralnych.
- Przenośniki o wysokim obciążeniu rozruchowym w górnictwie.
- Linie prasujące w produkcji ciężkiej i obróbce metali.
- Kruszarki w kamieniołomach i przetwórstwie kruszyw.
- Wytłaczarki do dużych zakładów przetwórstwa tworzyw sztucznych.
- Urządzenia mieszające w produkcji chemicznej.
- Napędy sprężarek w technologiach chłodniczych.
- Nawijarki tekstylne w dużych halach produkcyjnych.
- Prasy brykietujące do linii energetycznych i recyklingowych.
- Suszarnie obrotowe w przetwórstwie biomasy i minerałów.
- Napędy generatorów w systemach rezerwowych.
- Stanowiska nawijania i odwijania w zakładach metalurgicznych.
Integracja z zakładem z naciskiem na długą żywotność
Podczas wdrażania warto sprawdzić kompatybilność zasilania, sposób rozruchu oraz możliwości przestrzenne manipulacji jednostką. Silnik elektryczny wysokiego napięcia tej klasy najlepiej sprawdza się wszędzie tam, gdzie stabilna moc musi łączyć się z odpornością na pogorszone warunki otoczenia. VYBO Electric dostarcza rozwiązanie wspierające długotrwałą pracę nawet przy wysokim wykorzystaniu i zmniejszające potrzebę częstych przestojów.
Jeżeli planujesz nową lub wymienną instalację, H27R 4004-4-6 pomoże kontrolować koszty eksploatacji przy zachowaniu rezerwy do wymagających reżimów procesowych. Skorzystaj z oferty i zapewnij sobie napęd, który zwiększa dostępność technologii i obniża koszty eksploatacji.
