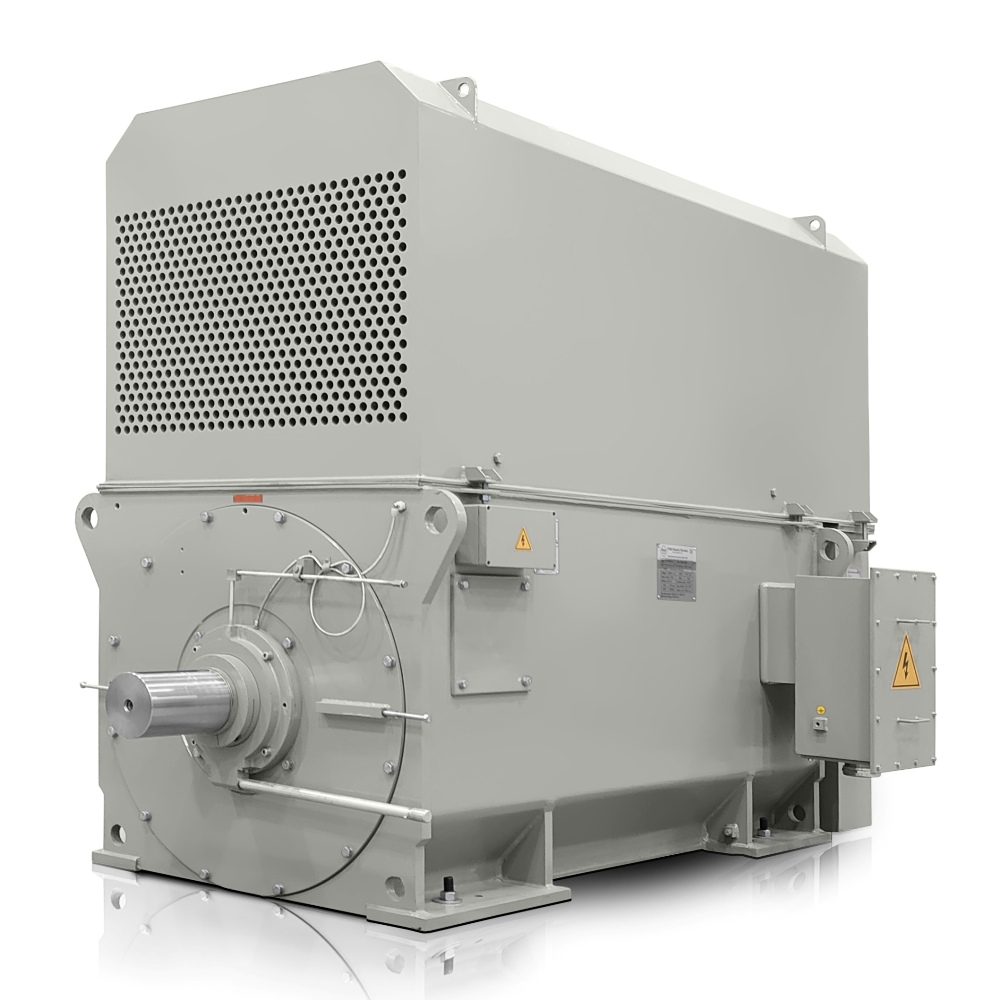

Silnik elektryczny wysokiego napięcia 500 kW, 991 obr./min, 6000 V, IC611, H27R 4002-6-6

W zakładach, gdzie decydujące znaczenie mają ciągła moc i kontrola kosztów, H27R 4002-6-6 zapewnia precyzyjnie ukierunkowane rozwiązanie do ciężkich zespołów technologicznych. Ten silnik elektryczny 500 kW na 6000 V o prędkości znamionowej 991 obr./min zaprojektowano tak, aby pomagał ograniczać straty energii przy długotrwałym obciążeniu i jednocześnie utrzymywał stabilną pracę w wymagających procesach przemysłowych.

Seria H27R-HD-Modular wykorzystuje koncepcję łączącą wysoką sprawność z solidną trwałością mechaniczną. Sprawność IE4 Super Premium wspiera ekonomiczną pracę przy dużym obciążeniu, a spawana stalowa rama zapewnia wysoką sztywność przy korzystnej masie opakowania 2800 kg. Rozwiązanie to ułatwia manipulację podczas montażu i pomaga zachować dokładną geometrię nawet w wymagających warunkach. W kategorii, w której liczy się każdy punkt procentowy sprawności, jest to praktyczna korzyść zarówno dla audytów energetycznych, jak i długoterminowej niezawodności napędu.

Silnik elektryczny 900 obr./min do ekonomicznej pracy linii dużej mocy

Zespoły przemysłowe pracujące w trybie ciągłym wymagają rozwiązania dobrze radzącego sobie z obciążeniem cieplnym, zmianami dynamicznymi i wymaganiami dotyczącymi dostępności serwisowej. Ten 6-biegunowy silnik elektryczny nadaje się więc do układów, w których ważne jest zrównoważone połączenie momentu, sprawności i odporności na długotrwałe obciążenie. Moment znamionowy 4818 Nm wraz z prądem znamionowym 59,3 A tworzą warunki do niezawodnego przekazywania mocy w technologiach o dużej bezwładności.

• Prędkość znamionowa 991 obr./min jest odpowiednia dla napędów wymagających płynnej i stabilnej prędkości roboczej.
• Współczynnik mocy 0,86 wspiera efektywne wykorzystanie sieci w dużych zespołach silnikowych.
• Sprawność 94,8 % pomaga ograniczać straty eksploatacyjne przy długotrwałym obciążeniu.
• Klasa izolacji F i przyrost temperatury B zapewniają rezerwę dla wymagających warunków cieplnych.

W praktyce ważne jest także przygotowanie rozruchu i zabezpieczeń silnika. Moment rozruchowy wynosi 0,9-krotność momentu znamionowego, moment krytyczny 2,1-krotność, a prąd rozruchowy 5,7-krotność prądu znamionowego, co pomaga projektować zasilanie, zabezpieczenia i rezerwę mechaniczną obciążonych technologii. Moment bezwładności wirnika 22,0 kg·m² i obciążenia 706,0 kg·m² mają znaczenie przy doborze rozbiegu przenośników, młynów lub zespołów sprężarek.

Wyposażenie techniczne dla niezawodności produkcji ciągłej

Przy tej mocy H27R-HD-Modular sprawdza się w środowisku, gdzie oczekuje się wysokiej dostępności i łatwiejszej integracji z zespołem technologicznym. Seria wykorzystuje standardowe zabezpieczenia cieplne i monitoring, które poprawiają nadzór nad uzwojeniem i łożyskami oraz wspierają wczesną diagnostykę stanu pracy. W połączeniu z odpowiednim chłodzeniem IC611 silnik dobrze sprawdza się tam, gdzie wymagana jest długoterminowa stabilność bez zbędnych przestojów.

• Czujniki PT100 w uzwojeniu i łożyskach wspierają dokładne monitorowanie temperatury.
• Termistory PTC poprawiają ochronę przy obciążeniu cieplnym.
• Grzałka antykondensacyjna z zasilaniem 230 V pomaga ograniczać wilgoć podczas postojów.
• Łożyska 6326-C3 po stronie DE i NDE przyczyniają się do niezawodnej pracy dużych zespołów dużej mocy.

Zastosowanie w siedmiu typowych aplikacjach przemysłowych

W praktyce trójfazowy silnik elektryczny tego typu stosuje się na przykład w młynach cementowych, dużych przepompowniach, wentylatorach wyciągowych zakładów metalurgicznych, przenośnikach taśmowych do ciężkiego transportu surowców, kruszarkach kruszywa, zespołach sprężarek gazu procesowego i mieszalnikach produkcji chemicznej. To właśnie w tych przemysłowych napędach wysokiego napięcia w pełni wykorzystuje się połączenie sprawności, stabilności mechanicznej i odpowiedniej rezerwy momentu.

Rozwiązanie dla dużych napędów wysokiego napięcia

Dla producentów OEM i operatorów zakładów ważne jest, aby silnik pasował do konstrukcji bez kompromisów w parametrach elektrycznych lub mechanicznych. H27R 4002-6-6 stanowi więc spójną podstawę projektowania napędu tam, gdzie oczekuje się długiej żywotności, kontrolowanych strat i wysokiej niezawodności eksploatacyjnej. W połączeniu z marką VYBO Electric jest to rozwiązanie przygotowane do nowoczesnych, energochłonnych zakładów.

Skontaktuj się z nami i uzyskaj wsparcie techniczne przy doborze silnika elektrycznego do konkretnego zastosowania.
