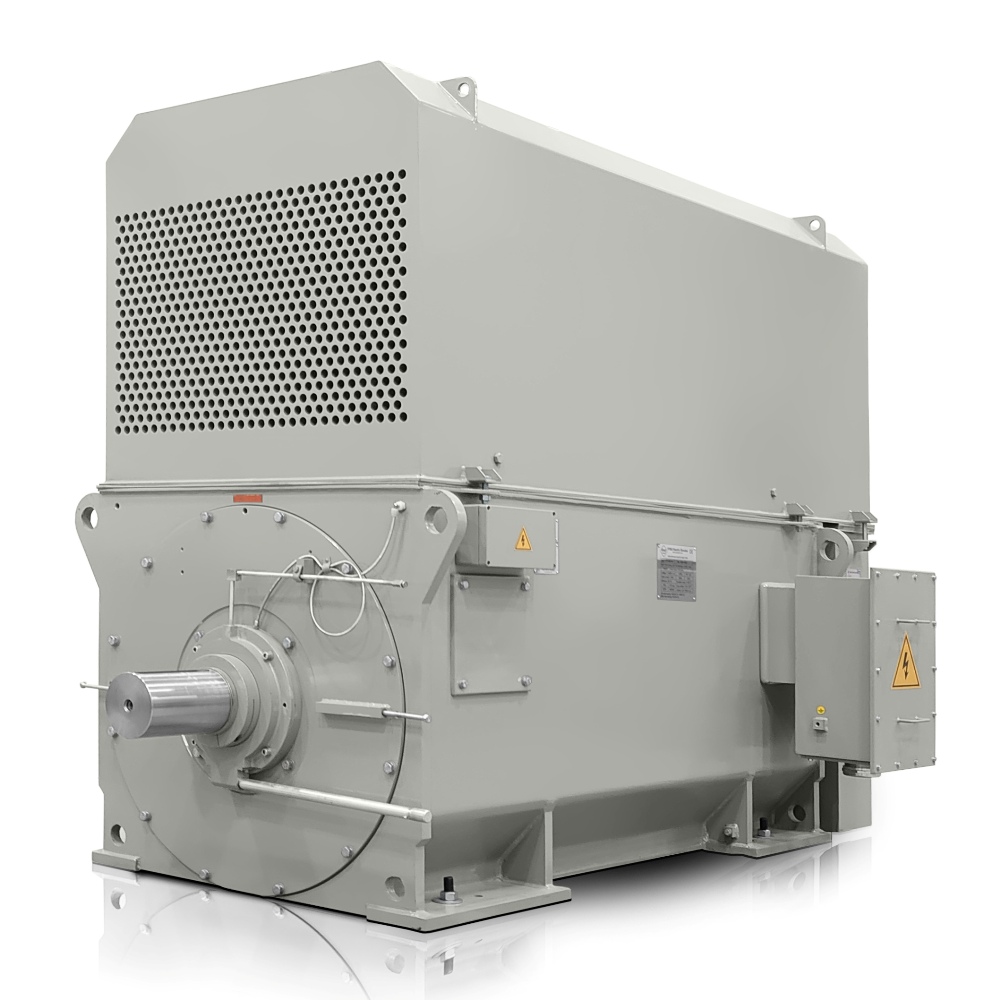

Trójfazowy silnik elektryczny: H27R-4001-6 450KW 6000V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H27R 4001-6 |
| Moc znamionowa (kW) | 450 |
| Wielkość ramy (mm) | 400 |
| Liczba biegunów | 6 |
| Prędkość znamionowa (rpm) | 992 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 6000 |
| Połączenie | Y |
| Prąd znamionowy (A) | 53,4 |
| Sprawność przy 100% obciążeniu (%) | 94,7 |
| Współczynnik mocy przy 100% obciążeniu | 0,86 |
| Charakterystyka rozruchowa i momentu | |
| Moment znamionowy (Nm) | 4332 |
| Stosunek momentu przy zablokowanym wirniku (LRT/RLT) | 1,00 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,3 |
| Stosunek prądu przy zablokowanym wirniku (LRA/RLA) | 5,9 |
| Moment bezwładności wirnika (kg·m²) | 19,6 |
| Moment bezwładności obciążenia (kg·m²) | 663 |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x termistor PTC | |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC611 (na zamówienie IC616, IC666) |
| Metoda rozruchu | DOL, VFD, softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | miedziane pręty wirnika |
| Typ skrzynki zaciskowej | VYBO CB1-HV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 2700 kg |
| Kolor | RAL7030 |
| Wykończenie powłoki lakierniczej | błyszczące |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6326-C3/6326-C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
H27R 4001-6-6 to silnik elektryczny 900 obr./min przeznaczony do zastosowań, w których kluczowe są stabilna moc, długa żywotność i rozsądne koszty eksploatacji. Ten silnik elektryczny wysokiego napięcia o mocy 450 kW, napięciu 6000 V i prędkości znamionowej 992 obr./min osiąga sprawność 94,7 % i współczynnik mocy 0,86, pomagając ograniczyć straty energii podczas pracy ciągłej. VYBO Electric oferuje go jako rozwiązanie do nowoczesnej techniki napędowej, gdzie liczą się niezawodność i kontrola kosztów całkowitych.
Spawana stalowa rama ułatwia obsługę dużych zespołów
Seria H27R-HD-Modular wykorzystuje spawaną stalową ramę, która łączy wysoką sztywność z korzystniejszą masą w porównaniu z tradycyjnymi konstrukcjami żeliwnymi. Ułatwia to transport, ustawienie i osiowanie w zespole technologicznym oraz wspiera precyzyjny montaż na liniach produkcyjnych. Dla operatorów dużych zakładów jest to praktyczna korzyść zarówno podczas wymiany maszyn, jak i integracji z nowymi projektami.
Zamknięte chłodzenie IC611 zwiększa trwałość w wymagającym środowisku
Silniki H27R-HD-Modular są wyposażone w chłodzenie powietrze-powietrze IC611, które utrzymuje czysty obieg wewnętrzny i poprawia przydatność do pracy w środowisku zapylonym lub korozyjnym. Zamknięta koncepcja pomaga chronić aktywne elementy silnika przed zanieczyszczeniami i stabilizuje warunki cieplne przy długotrwałym obciążeniu. W zakładach przemysłowych o większych wymaganiach dotyczących czystości powietrza otoczenia jest to istotna zaleta przy zachowaniu niezawodności.
Miedziana klatka wirnika wspiera efektywne przekazywanie energii
Klatka wirnika wykonana z taśmy miedzianej ogranicza straty elektryczne i pomaga utrzymać odporność cieplną podczas powtarzających się cykli pracy. W połączeniu z uzwojeniem stojana impregnowanym technologią VPI przyczynia się do stabilnej mocy także przy długotrwałym obciążeniu. Dla trójfazowego silnika elektrycznego pracującego w wymagającym przemyśle jest to ważna podstawa długiej żywotności i powtarzalnych parametrów.
Parametry do niezawodnego rozruchu i zabezpieczenia napędu
Prąd znamionowy 53,4 A, moment znamionowy 4332 Nm, moment rozruchowy równy 1-krotności momentu znamionowego, moment krytyczny 2,3-krotności oraz prąd rozruchowy 5,9-krotności prądu znamionowego stanowią podstawę do projektowania zasilania, zabezpieczeń i rezerwy mechanicznej. Dane te są cenne zarówno dla producentów OEM dużych zespołów technologicznych, jak i ekip serwisowych wymagających przewidywalnego zachowania podczas rozruchu. Konstrukcja wykorzystuje klasę izolacji F, przyrost temperatury B, łożyska 6326-C3 po stronie DE i NDE, moment bezwładności wirnika 19,6 kg·m² oraz obciążenia 663,0 kg·m².
Typowe zastosowania przemysłowe
- Młyny cementowe i pomocnicze napędy kruszarek.
- Wentylatory linii spalania i filtracji.
- Zespoły sprężarek powietrza procesowego.
- Pompy obiegów chłodniczych i procesowych.
- Pompy zakładowych systemów gospodarki wodnej.
- Przenośniki taśmowe w zakładach surowcowych.
- Linie walcownicze w zakładach metalurgicznych.
- Młyny do przeróbki rudy.
- Wentylatory wyciągowe w jednostkach energetycznych.
- Urządzenia do mieszania i homogenizacji.
- Zespoły kruszące w przetwórstwie kamienia.
- Linie granulacyjne w przemyśle chemicznym.
- Wytłaczarki do technologii gumy i tworzyw sztucznych.
- Mieszadła procesowe w przemyśle papierniczym.
Rozwiązanie do długiej pracy przy niższych kosztach
H27R 4001-6-6 o masie opakowania 2700 kg jest przygotowany do wymagających projektów, w których liczy się każdy dzień pracy. Dzięki połączeniu spawanej stalowej ramy, zamkniętego chłodzenia IC611 i miedzianej klatki wirnika nadaje się dla klientów poszukujących stabilnej mocy, łatwiejszej integracji i długoterminowej ekonomiki. Skorzystaj z oferty i wybierz rozwiązanie wspierające niezawodną pracę technologii bez niepotrzebnych przestojów.
