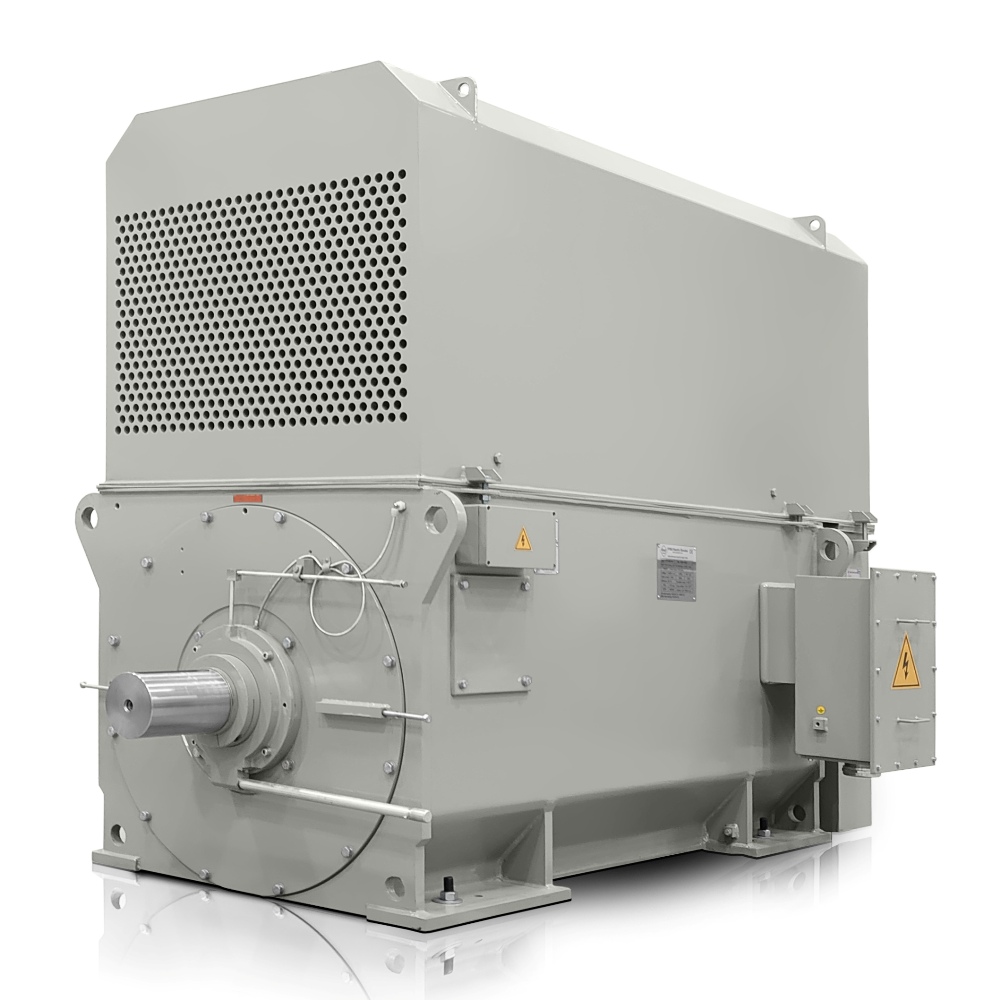

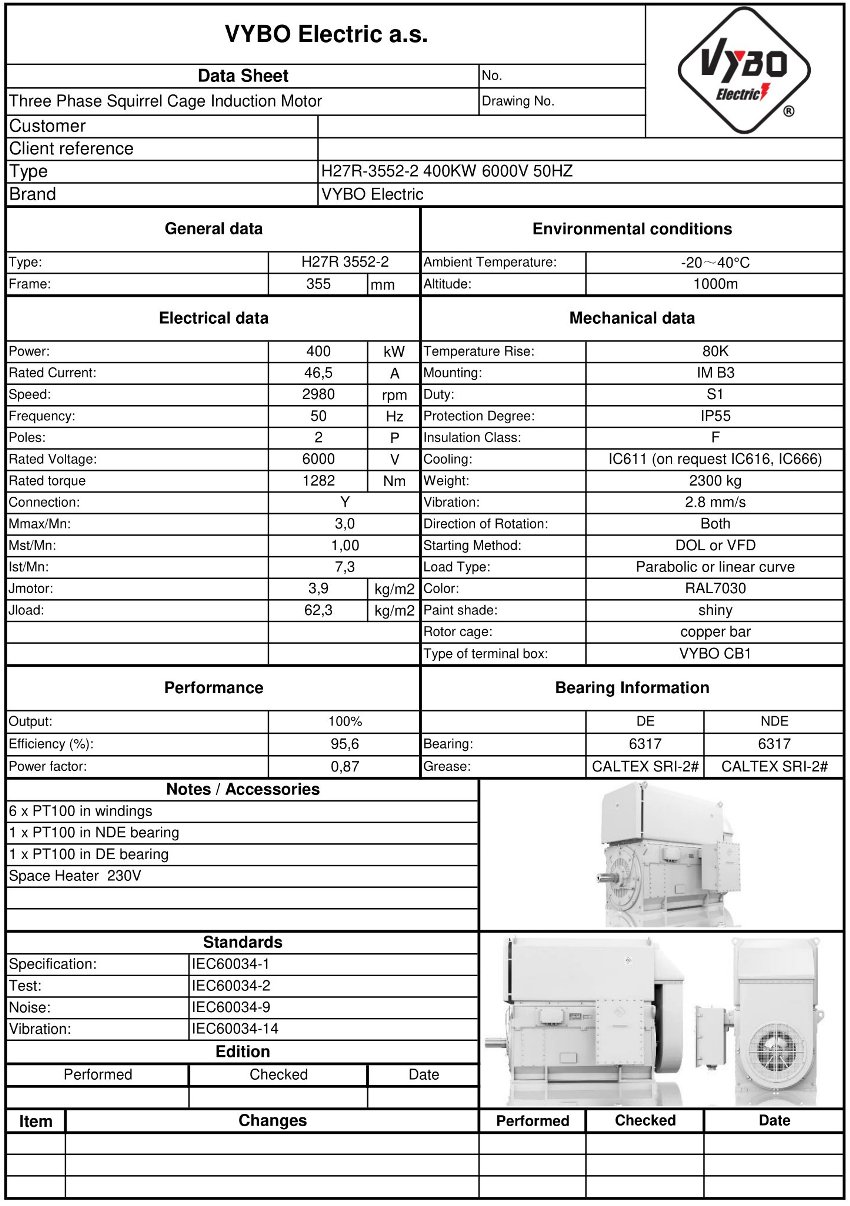

Trójfazowy silnik elektryczny: H27R-3552-2 400KW 6000V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H27R 3552-2 |
| Moc znamionowa (kW) | 400 |
| Wielkość ramy (mm) | 355 |
| Liczba biegunów | 2 |
| Prędkość znamionowa (rpm) | 2980 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 6000 |
| Połączenie | Y |
| Prąd znamionowy (A) | 46,5 |
| Sprawność przy 100% obciążeniu (%) | 95,6 |
| Współczynnik mocy przy 100% obciążeniu | 0,87 |
| Charakterystyka rozruchowa i momentu | |
| Moment znamionowy (Nm) | 1282 |
| Stosunek momentu przy zablokowanym wirniku (LRT/RLT) | 1,00 |
| Stosunek momentu krytycznego (BDT/RLT) | 3,0 |
| Stosunek prądu przy zablokowanym wirniku (LRA/RLA) | 7,3 |
| Moment bezwładności wirnika (kg·m²) | 3,9 |
| Moment bezwładności obciążenia (kg·m²) | 62,3 |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x termistor PTC | |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC611 (na zamówienie IC616, IC666) |
| Metoda rozruchu | DOL, VFD, softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | miedziane pręty wirnika |
| Typ skrzynki zaciskowej | VYBO CB1-HV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 2300 kg |
| Kolor | RAL7030 |
| Wykończenie powłoki lakierniczej | błyszczące |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | 6317-C3/6317-C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
Silnik elektryczny H27R 3552-2-6 o mocy 400 kW jest przeznaczony do zakładów, w których decydujące znaczenie mają stabilne parametry, niskie zużycie energii i długotrwała niezawodność. Ten silnik elektryczny 2900 obr./min pracuje z prędkością znamionową 2980 obr./min, ma prąd znamionowy 46,5 A, sprawność 95,6 % i współczynnik mocy 0,87, co pomaga ograniczać straty eksploatacyjne podczas ciągłego obciążenia linii produkcyjnych i systemów technologicznych.
Wyższa sprawność podczas długich cykli produkcyjnych
Wysoka sprawność IE4 wspiera ekonomiczną pracę ciągłą, co jest szczególnie ważne w zastosowaniach z dużą liczbą rozruchów, długimi okresami pracy i rosnącymi wymaganiami dotyczącymi bilansu energetycznego. H27R 3552-2-6 nadaje się do przemysłowych napędów wysokiego napięcia, w których oczekuje się precyzyjnego przenoszenia mocy, stabilnego momentu 1282 Nm oraz wystarczającej rezerwy na rozruch i zmiany obciążenia.
Spawana stalowa rama zapewnia dużą sztywność konstrukcji, a jednocześnie upraszcza manipulację podczas transportu i montażu większych silników w zespołach technologicznych. Trójfazowy silnik elektryczny tej klasy nadaje się więc do systemów, w których liczą się nie tylko sprawność, ale także dostęp serwisowy i przewidywalne zachowanie przy długotrwałym obciążeniu.
Bezpieczniejszy rozruch i kontrola warunków cieplnych
Przy projektowaniu rozruchu i zabezpieczeń inżynierowie docenią również moment rozruchowy równy 1-krotności momentu znamionowego, moment krytyczny równy 3-krotności momentu znamionowego oraz prąd rozruchowy równy 7,3-krotności prądu znamionowego. Wartości te pozwalają prawidłowo dobrać zasilanie, elementy zabezpieczające i rezerwę momentu do ciężkich rozruchów, zwłaszcza gdy silnik jest częścią dynamicznie obciążonych systemów technologicznych.
Standardowa ochrona termiczna i monitoring zwiększają pewność pracy ciągłej, ponieważ silnik jest przygotowany do monitorowania stanu uzwojeń i łożysk oraz warunków mogących wpływać na żywotność napędu. Klasa izolacji F, klasa przyrostu temperatury B oraz łożyska 6317-C3 po stronie DE i NDE wspierają niezawodną pracę również przy większym obciążeniu cieplnym.
Precyzyjne wymiarowanie do dużych systemów technologicznych
Model H27R 3552-2-6 pracuje z momentem bezwładności wirnika 3,9 kg·m² i momentem bezwładności obciążenia 62,3 kg·m², co upraszcza projekt rozruchu oraz koordynację z wymaganiami sterowania i eksploatacji. Nadaje się wszędzie tam, gdzie potrzebny jest precyzyjny i wytrzymały dwubiegunowy silnik elektryczny o stabilnych parametrach do długotrwałego zastosowania. VYBO Electric dostarcza rozwiązanie techniczne z naciskiem na gotowość serwisową i praktykę przemysłową.
Typowe zastosowania praktyczne
Silnik jest stosowany w następujących obszarach:
- Główne pompy obiegów chłodzenia w energetyce.
- Wentylatory procesowe w zakładach hutniczych i chemicznych.
- Stacje sprężarek pracujące w trybie ciągłym.
- Kruszarki i młyny w górnictwie.
- Wytłaczarki i mieszalniki w wielkoseryjnej produkcji tworzyw sztucznych.
- Napędy przenośników w rozbudowanych liniach produkcyjnych.
- Jednostki napędowe do systemów technologicznych producentów OEM.
Rozwiązanie zapewniające niezawodną dostawę do produkcji
Masa w opakowaniu 2300 kg i solidna konstrukcja są ważne przy planowaniu logistyki, podparcia i montażu w ramach zespołów technologicznych. Jeśli potrzebujesz silnika o stabilnych parametrach, długiej żywotności i rozsądnych kosztach eksploatacji, skontaktuj się z nami w sprawie oferty i technicznego potwierdzenia przydatności.
