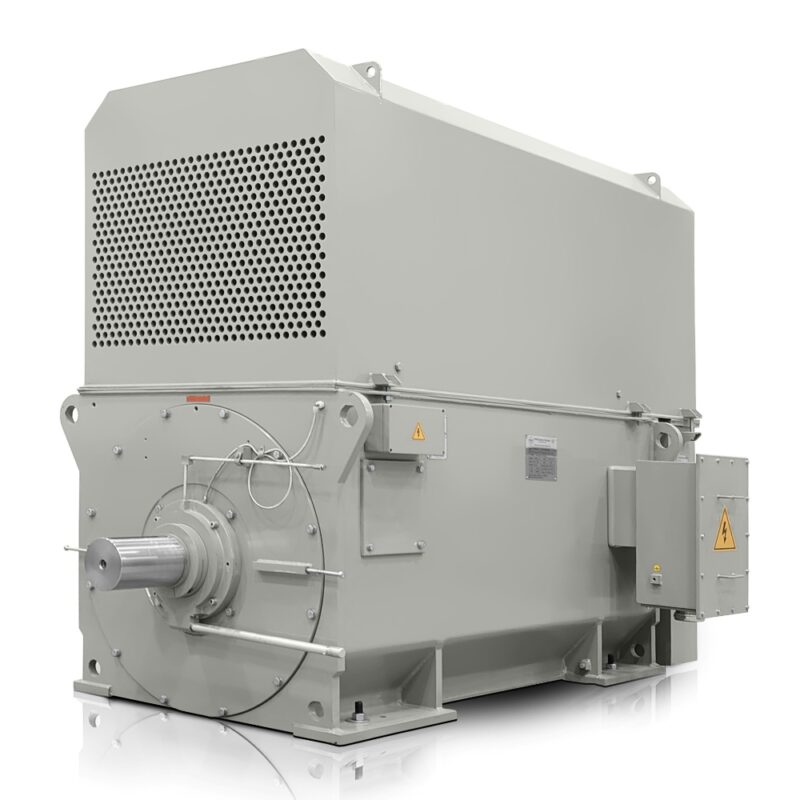

Silnik elektryczny wysokiego napięcia 3150 kW, 1494 obr./min, 6000 V, IC611, H27R 5604-4-6

Silnik elektryczny H27R 5604-4-6 o mocy 3150 kW do zasilania 6000 V został zaprojektowany tak, aby pomagać obniżyć koszty eksploatacji dużych zespołów procesowych, zachowując stabilną moc także przy długotrwałych obciążeniach. Ten trójfazowy silnik elektryczny o prędkości znamionowej 1494 obr./min należy do klasy 1400 – 1500 obr./min, dzięki czemu dobrze pasuje do napędów wymagających stałej prędkości i wysokiej niezawodności eksploatacyjnej.

Oszczędność kosztów w długotrwałej pracy linii dużej mocy

Wysoka sprawność 96,4 % i współczynnik mocy 0,91 poprawiają bilans energetyczny napędu w środowisku, gdzie każda strata przekłada się na rachunki za energię i wymagania dotyczące chłodzenia. Prąd znamionowy 345,5 A, moment znamionowy 20136 Nm oraz solidna konstrukcja zapewniają rezerwę do ciągłego zastosowania w przemyśle ciężkim.

Konstrukcja ze spawaną stalową ramą zapewnia wysoką sztywność przy wymiarach odpowiednich dla dużych napędów, a jednocześnie ułatwia manipulację podczas transportu i montażu. Zamknięty system chłodzenia powietrze-powietrze IC611 oddziela wnętrze silnika od otaczającego pyłu i agresywnych oparów, zwiększając przydatność do zakładów o wymagających warunkach środowiskowych.

Konstrukcja przygotowana na wysokie wymagania momentowe

Charakterystyka momentu jest również ważna przy projektowaniu układów rozruchowych i zabezpieczeń. Moment rozruchowy osiąga 0,9 momentu znamionowego, moment krytyczny 2,6 momentu znamionowego, a prąd rozruchowy 7 razy prąd znamionowy, co umożliwia prawidłowe wymiarowanie urządzeń rozruchowych, zasilania i przekaźników zabezpieczających w sieciach o dużej mocy zainstalowanej. Jako silnik elektryczny wysokiego napięcia model ten nadaje się tam, gdzie oczekuje się pewnej rezerwy momentu i niezawodnej koordynacji z przemiennikami częstotliwości, rozrusznikami lub bezpośrednim zasilaniem z sieci.

Klatka wirnika i układ łożysk zapewniające długą żywotność

Wirnik z klatką wykonaną z taśmy miedzianej pomaga ograniczyć straty elektryczne i dobrze radzi sobie z obciążeniem cieplnym podczas powtarzających się szczytów. Łożysko DE NU238-C3+6040-C3 i łożysko NDE NU230-C3 wspierają stabilne osadzenie przy znacznej bezwładności wirnika 93,0 kg·m² i bezwładności obciążenia 1080,0 kg·m², co ma szczególne znaczenie podczas dużych cykli rozruchu i wybiegu.

Zastosowanie w energetyce, górnictwie i przetwórstwie surowców

Ten 4-biegunowy silnik elektryczny nadaje się do szerokiej gamy dużych zastosowań, gdzie decydujące są niezawodność, długi czas między przestojami i zdolność do pracy pod stabilnym obciążeniem. W praktyce wykorzystuje się go do młynów surowcowych, wentylatorów pieców, sprężarek powietrza procesowego, pomp obiegów chłodzących, mieszalników w zakładach chemicznych, kruszarek, przenośników o wysokim momencie, pras brykietujących, linii walcowniczych, instalacji odsiarczania, dmuchaw, przenośników kubełkowych, bębnów mieszających, urządzeń do przeróbki rudy, a także jako główne napędy w cementowniach i papierniach. W tych segmentach precyzyjne wymiarowanie silnika pomaga ograniczyć nieplanowane przestoje i wspiera stabilną produkcję.

Warunki techniczne do pracy w wymagającym środowisku

Klasa izolacji F wraz z przyrostem temperatury B zapewnia korzystną podstawę długotrwałej trwałości uzwojenia pod obciążeniem przemysłowym. Masa opakowania 8560 kg potwierdza masywną konstrukcję przeznaczoną do dużych instalacji, w których oczekuje się solidnego fundamentu, precyzyjnego montażu i długotrwałej pracy bez zbędnych interwencji serwisowych.

Na czym koncentruje się techniczny projekt napędu

Podczas projektowania napędu zalecamy kontrolować nie tylko moc i napięcie, ale także bezwładność układu, charakterystykę obciążenia i wymagane zabezpieczenie przeciążeniowe. H27R 5604-4-6 nadaje się zatem do projektów obejmujących energooszczędny duży napęd, w których nacisk kładzie się na niezawodny rozruch, stabilną pracę i długą żywotność komponentów. Jeśli planujesz modernizację lub wymianę głównego napędu, skorzystaj z oferty i uzyskaj rozwiązanie, które wspiera większą dostępność technologii i niższe koszty eksploatacyjne.

Moc dla dużych zespołów przemysłowych z długim okresem międzyserwisowym

Połączenie wysokiej sprawności, solidnej ramy, skutecznego chłodzenia i dobrze zaprojektowanego wirnika sprawia, że model ten jest odpowiednim wyborem do przemysłowych napędów wysokiego napięcia. Przy prawidłowo zaprojektowanych elementach współpracujących silnik pomaga utrzymać rytm produkcji, zmniejszyć ryzyko awarii i zapewnić efektywne wykorzystanie zainstalowanej mocy przez cały cykl życia urządzenia.
