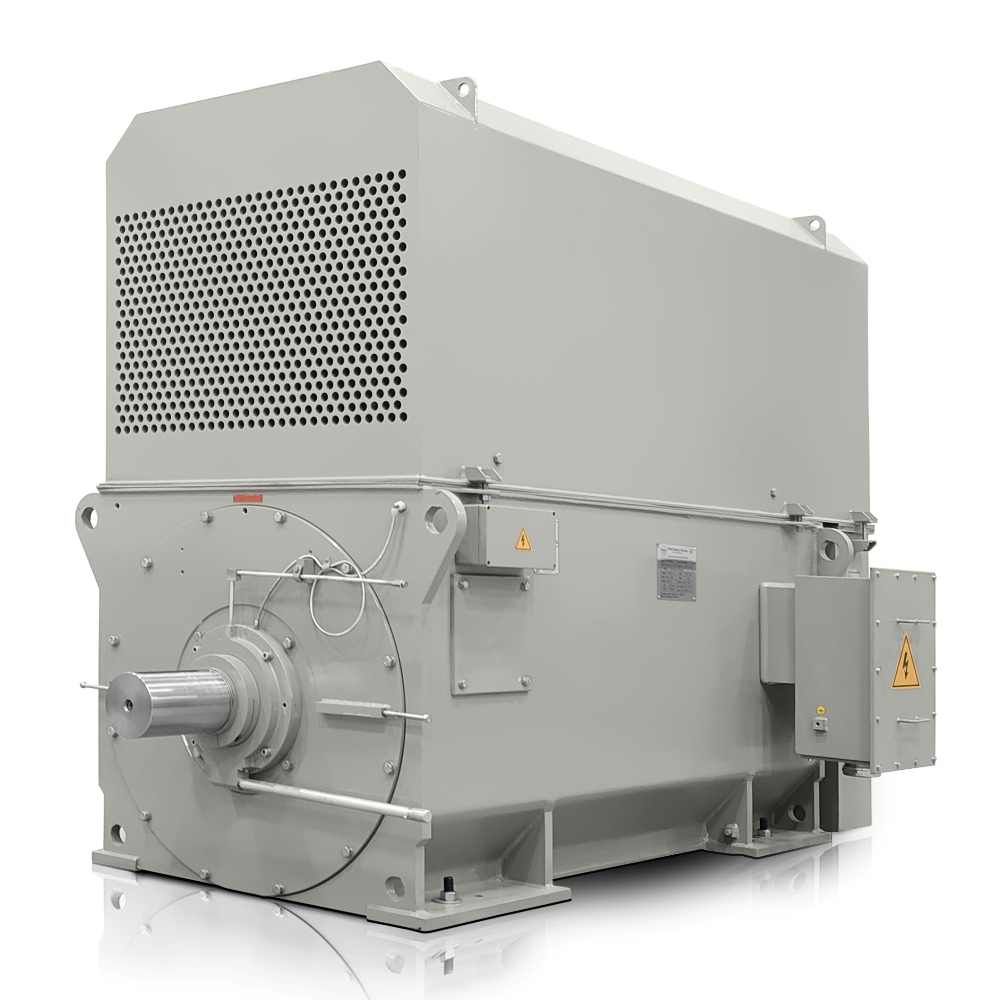

Silnik elektryczny wysokiego napięcia 2000 kW, 1491 obr./min, 6000 V, IC611, H27R 5004-4-6

W ciężkiej produkcji, energetyce i procesach ciągłych liczy się każdy punkt procentowy sprawności oraz niezawodność przy długotrwałym obciążeniu. Model H27R 5004-4-6 został zaprojektowany jako solidny silnik elektryczny 1400 obr./min o mocy 2000 kW do zastosowań, w których napęd musi pracować stabilnie, z rozsądnymi stratami eksploatacyjnymi i rezerwą na wymagające cykle technologiczne. W praktyce oznacza to niższe obciążenie cieplne, korzystniejszy bilans energetyczny i lepszą podstawę do ekonomicznej pracy dużych zespołów technologicznych.

Sprawność IE4 zapewnia niższe straty w napędach dużej mocy

W dużych urządzeniach procesowych sprawność IE4 Super Premium przekłada się na mniejsze straty energii i lepsze wykorzystanie dostarczanej energii elektrycznej przez cały dzień pracy. Ten trójfazowy silnik elektryczny nadaje się więc tam, gdzie silnik pracuje przez wiele godzin w stanie ustalonym lub ze zmiennym obciążeniem, bez miejsca na zbędne przestoje. W obszarze silników HV takie podejście jest szczególnie ważne dla napędów stanowiących podstawę linii produkcyjnej lub pomocniczej technologii energetycznej.

Spawana stalowa rama ułatwia obsługę przy dużej mocy

Spawana stalowa rama nadaje konstrukcji wysoką sztywność, a jednocześnie pomaga w transporcie i montażu dużych zespołów, co stanowi praktyczną zaletę w przemyśle ciężkim. Konstrukcja stalowa nadaje się wszędzie tam, gdzie oczekuje się dużych obciążeń, drgań i precyzyjnego ustawienia w zespole technologicznym. Z punktu widzenia integracji w maszynowni ten czterobiegunowy silnik elektryczny jest przygotowany do montażu na solidnych fundamentach, z naciskiem na długotrwałą ciągłość serwisową.

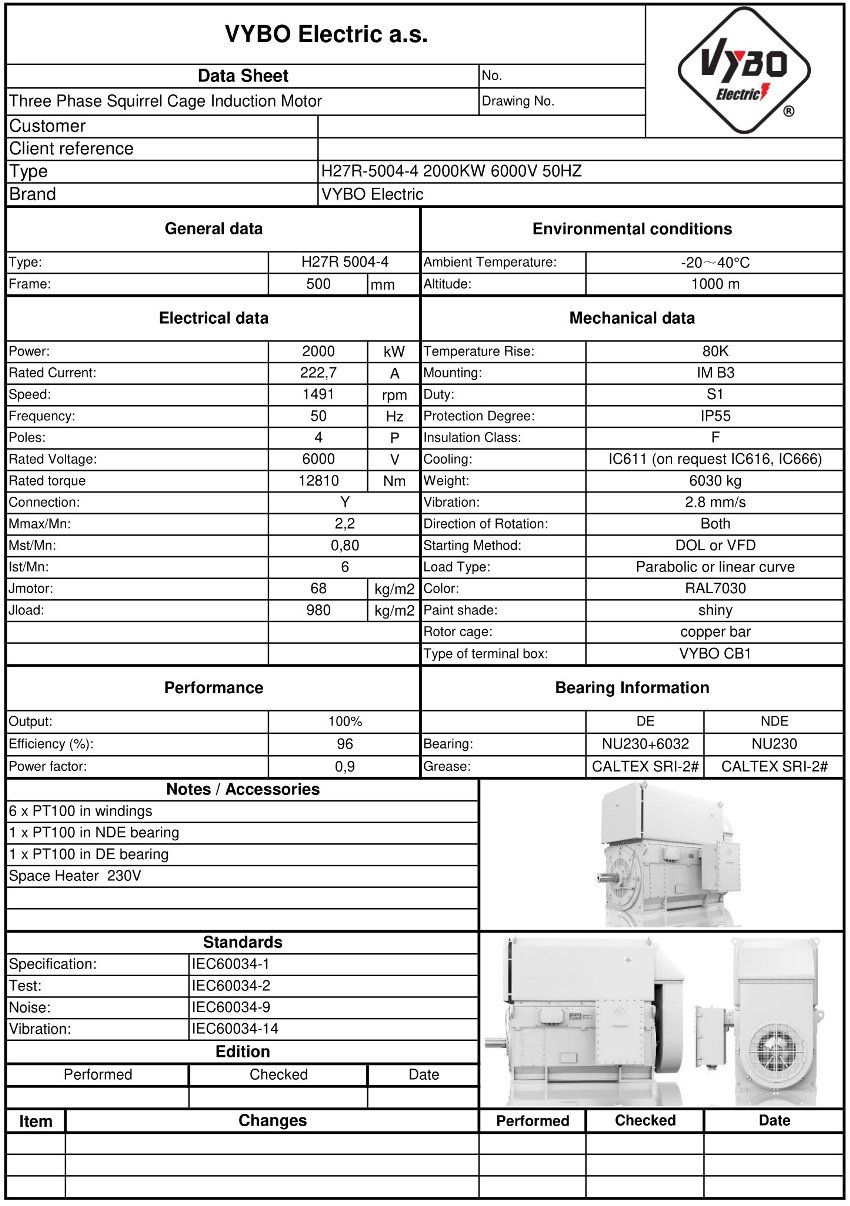

Prąd znamionowy 222,7 A, współczynnik mocy 0,9 i sprawność 96 % wskazują, że silnik jest odpowiedni do wydajnego przenoszenia mocy w klasie napięcia 6000 V. Prędkość znamionowa 1491 obr./min i moment znamionowy 12810 Nm podkreślają jego zastosowanie w napędach, w których wymagane jest stabilne połączenie mechaniczne z urządzeniem technologicznym. Bezwładność wirnika 68,0 kg·m² i bezwładność obciążenia 980,0 kg·m² są ważne przy projektowaniu rozruchu, hamowania oraz wymiarowaniu sprzęgieł i elementów zabezpieczających.

Konstrukcja techniczna wspiera niezawodny rozruch i ochronę

Przy projektowaniu zasilania i układu rozruchowego należy uwzględnić moment rozruchowy wynoszący 0,8 momentu znamionowego, moment krytyczny 2,2 momentu znamionowego oraz prąd rozruchowy 6 razy większy od prądu znamionowego. Wartości te są ważne przy doborze układu rozruchowego, zabezpieczeń, tras kablowych oraz przy ocenie rezerwy momentu na wale i w maszynie technologicznej. W zespołach przemysłowych o większej bezwładności prawidłowo zaprojektowana ochrona pomaga zapewnić bezpieczny rozruch i powtarzalne tryby pracy bez niepożądanego obciążania uzwojenia.

Standardowa ochrona termiczna i monitoring poprawiają nadzór nad pracą

Silnik można stosować w zespołach wymagających ciągłego monitorowania temperatury uzwojenia i łożysk oraz ochrony przed kondensacją podczas postoju. Takie rozwiązanie wspiera pracę w trybie, w którym należy monitorować stan silnika i szybko reagować na odchylenia obciążenia lub chłodzenia. W połączeniu z odpowiednim monitoringiem pracy pomaga zmniejszyć ryzyko nieplanowanych przestojów i wydłużyć żywotność całego napędu.

Zastosowanie w procesach o wysokim zapotrzebowaniu na moment

H27R 5004-4-6 nadaje się do zastosowań wymagających wysokiej dostępności, stabilnej mocy i konstrukcji przygotowanej na długotrwałe obciążenie robocze. Typowe zastosowania obejmują:

• Pompy główne w blokach energetycznych.
• Wysokociśnieniowe zespoły wentylatorów w elektrowniach cieplnych.
• Stacje sprężarek gazów procesowych.
• Przenośniki dozujące i transportowe w hutnictwie.
• Młyny i kruszarki w przemyśle surowcowym.
• Suszarki obrotowe w produkcji chemicznej.
• Duże jednostki mieszania i homogenizacji w cementowniach.

Połączenie mocy znamionowej 2000 kW, wysokiego momentu i konstrukcji do wymagających warunków tworzy warunki do długotrwałego stosowania w technologiach wymagających precyzyjnej ciągłości pracy. Dla operatorów dużych zakładów ważne jest również to, że rozwiązanie VYBO Electric opiera się na wieloletnim doświadczeniu w produkcji dużych napędów i umożliwia wykorzystanie w projekcie rzeczywistych danych dotyczących zasilania, chłodzenia i utrzymania.
