Silnik elektryczny wysokiego napięcia 1800 kW, 744 obr./min, 6000 V, IC611, H27R 5603-8-6

Dom » Sklep » Silniki elektryczne » Modułowe silniki elektryczne wysokiego napięcia H27R » Silnik elektryczny 700 obr./min wysokiego napięcia » Silnik elektryczny wysokiego napięcia 1800 kW, 744 obr./min, 6000 V, IC611, H27R 5603-8-6

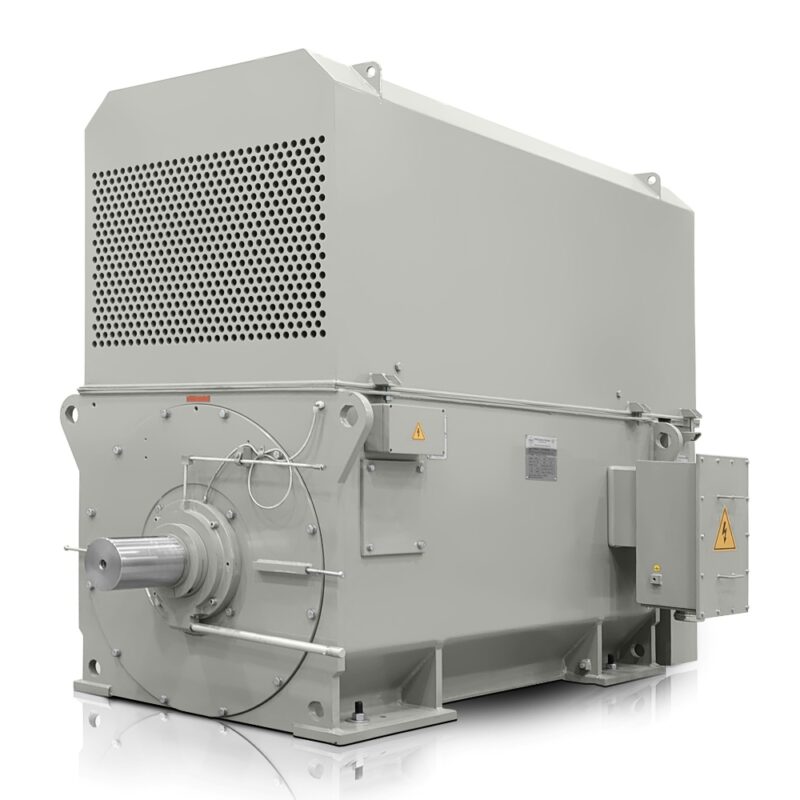

H27R 5603-8-6 to silnik elektryczny 750 obr./min o mocy 1800 kW do zasilania 6000 V i znamionowej prędkości 744 obr./min w klasie 700–750 obr./min. Chłodzenie powietrze-powietrze IC611 wraz ze sprawnością IE4 Super Premium wspiera czyste środowisko wewnętrzne i stabilną pracę przy obciążeniu ciągłym. Sprawdzony producent i dystrybutor VYBO Electric dostarcza tę serię do wymagających zastosowań przemysłowych. Czytaj więcej

Silnik elektryczny H17R-5603-8
Wydajność silnika 1800 kW
Napięcie nominalne 6000 V (+/-10%)
Liczba biegunów silnika 8
Prędkość 744 obr./min
Ramka 560 mm
Typ ramki stal spawana

Aktualna dostępność: w magazynie

Dostawa: Bezpłatna

Gwarantowany bezpieczny proces zakupowy

Jeśli potrzebujesz porady lub pomocy przy zamówieniu, skontaktuj się z nami.

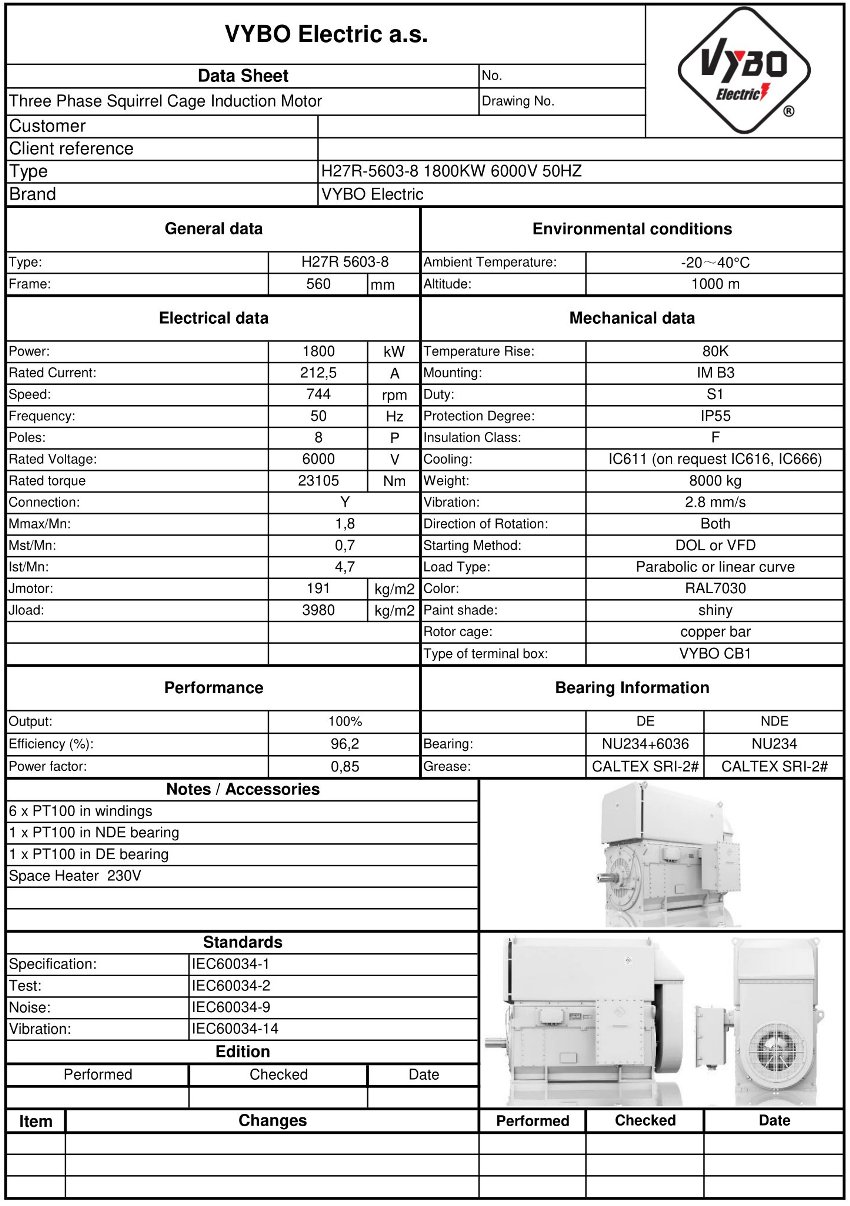

Trójfazowy silnik elektryczny: H27R-5603-8 1800KW 6000V 50HZ

Podstawowe dane techniczne
Typ silnika H27R 5603-8
Moc znamionowa (kW) 1800
Wielkość ramy (mm) 560
Liczba biegunów 8
Prędkość znamionowa (rpm) 744
Częstotliwość (Hz) 50
Parametry elektryczne
Napięcie znamionowe (V) 6000
Połączenie Y
Prąd znamionowy (A) 212,5
Sprawność przy 100% obciążeniu (%) 96,2
Współczynnik mocy przy 100% obciążeniu 0,85
Charakterystyka rozruchowa i momentu
Moment znamionowy (Nm) 23105
Stosunek momentu przy zablokowanym wirniku (LRT/RLT) 0,7
Stosunek momentu krytycznego (BDT/RLT) 1,8
Stosunek prądu przy zablokowanym wirniku (LRA/RLA) 4,7
Moment bezwładności wirnika (kg·m²) 191
Moment bezwładności obciążenia (kg·m²) 3980
Akcesoria
6 x PT100 w uzwojeniach
1 x PT100 w łożysku NDE
1 x PT100 w łożysku DE
Grzałka antykondensacyjna 230 V
3 x termistor PTC
Obowiązujące normy
Specyfikacja IEC60034-1
Badania IEC60034-2
Hałas IEC60034-9
Drgania IEC60034-14
Dane konstrukcyjne i eksploatacyjne
Sposób montażu IM B3 (inne wykonania na zamówienie)
Rodzaj pracy S1 (S2, S3, S4 – S9 opcjonalnie)
Rodzaj obciążenia Krzywa paraboliczna lub liniowa
Stopień ochrony IP55
Klasa izolacji F
Klasa przyrostu temperatury B
Metoda chłodzenia IC611 (na zamówienie IC616, IC666)
Metoda rozruchu DOL, VFD, softstart
Kierunek obrotów Oba
Drgania (mm/s) 2.8
Klatka wirnika miedziane pręty wirnika
Typ skrzynki zaciskowej VYBO CB1-HV
Warunki pracy
Zakres temperatury otoczenia (°C) -20 do +40 (-30, +50, +60 opcjonalnie)
Maksymalna wysokość instalacji do 1000 m
Masa i wykończenie powierzchni
Przybliżona masa 8000 kg
Kolor RAL7030
Wykończenie powłoki lakierniczej błyszczące
Łożyska i smarowanie
Łożyska DE/NDE NU238-C3+6040-C3/NU230-C3
Środek smarny Smar litowy nr 2 (klasa temperaturowa)

W ciężkich procesach przemysłowych decydujący jest bilans energetyczny całego napędu, szczególnie podczas ciągłej pracy młynów, sprężarek, pomp i linii przenośnikowych. H27R 5603-8-6 został zaprojektowany jako silnik elektryczny 750 obr./min dużej mocy 1800 kW, zapewniający stabilny moment obrotowy i korzystną ekonomikę pracy w kategorii dużych napędów. Dla użytkownika oznacza to mniejsze straty podczas długich cykli produkcyjnych i lepszą kontrolę zużycia energii elektrycznej.

Seria H27R-HD-Modular wykorzystuje zamknięty obieg chłodzenia IC611, który oddziela wewnętrzne powietrze silnika od otoczenia i zwiększa przydatność do warunków zapylonych lub korozyjnych. W połączeniu ze sprawnością IE4 Super Premium ogranicza to straty energii przy dużym obciążeniu i sprawia, że silnik lepiej pasuje do nowoczesnych przemysłowych napędów wysokonapięciowych. VYBO Electric stosuje w tej serii również impregnację VPI uzwojenia stojana, zwiększając odporność na wilgoć, drgania i długotrwałe naprężenia.

Efektywna podstawa pracy dużych jednostek technologicznych

Ten silnik wysokonapięciowy jest przeznaczony do zastosowań, w których decydujące są niezawodna praca z zasilaniem 6000 V, precyzyjna zależność między momentem obrotowym a prędkością oraz długoterminowa rezerwa cieplna. Prąd znamionowy 212,5 A, współczynnik mocy 0,85 i sprawność 96,2 % tworzą techniczne ramy eksploatacji z naciskiem na ekonomię. Klasa izolacji F wraz z klasą przyrostu temperatury B wspiera stabilną odporność termiczną przy pracy ciągłej.

  • Znamionowy moment obrotowy 23105 Nm zapewnia rezerwę do rozruchu i ustalonego obciążenia dużych jednostek technologicznych.

  • Moment rozruchowy osiąga 0,7-krotność znamionowego momentu obrotowego, moment krytyczny 1,8-krotność, a prąd rozruchowy 4,7-krotność prądu znamionowego, co ma znaczenie przy projektowaniu elementów rozruchowych, zabezpieczeń i zasilania.

  • Moment bezwładności wirnika 191,0 kg·m² i obciążenia 3980,0 kg·m² pomagają ocenić dynamikę całego napędu w ciężkiej pracy.

  • Masa opakowania 8000 kg odzwierciedla solidną konstrukcję odpowiednią do dużych jednostek maszynowych i manipulacji serwisowej w środowisku przemysłowym.

Zastosowanie w przemyśle, gdzie ważna jest niezawodność eksploatacyjna

H27R-HD-Modular jest stosowany w technologiach obrotowych i liniowych, w których długa żywotność musi łączyć się ze skutecznym chłodzeniem i precyzyjną charakterystyką momentu. Duże jednostki przetwarzania materiałów, ciężkie napędy pomocnicze i jednostki energetyczne pracujące pod dużym obciążeniem przez cały dzień są typowe dla tego 8-biegunowego silnika elektrycznego. Znamionowa prędkość 744 obr./min naturalnie odpowiada zastosowaniom, w których pożądana jest niższa prędkość przy wysokim momencie obrotowym.

Typowe zastosowania w ciężkim przemyśle

Silnik elektryczny H27R 5603-8-6 jest stosowany w następujących urządzeniach i jednostkach technologicznych:

  • Młyny kulowe w cementowniach.

  • Młyny walcowe w przetwórstwie rud.

  • Duże dmuchawy do zakładów metalurgicznych.

  • Sprężarki procesowe w zakładach chemicznych.

  • Główne pompy obiegowe w energetyce.

  • Stacje pomp wody surowej.

  • Jednostki wentylacyjne w zakładach górniczych.

  • Kruszarki kruszywa o wysokim obciążeniu.

  • Napędy mieszadeł w przemyśle papierniczym.

  • Przenośniki taśmowe materiałów sypkich.

  • Prasy brykietujące.

  • Jednostki odwadniające w zakładach górniczych.

  • Obrotowe linie suszenia.

Elementy konstrukcyjne dla długiej żywotności napędu

Układ łożysk DE NU238-C3+6040-C3 i NDE NU230-C3 wspiera niezawodne prowadzenie wału przy wysokim obciążeniu i podczas długich cykli pracy. Połączenie solidnej ramy, precyzyjnie określonej klasy cieplnej i zamkniętego chłodzenia utrzymuje silnik w gotowości do pracy ciągłej w jednostkach technologicznych, gdzie przestoje są kosztowne. Przy prawidłowo dobranym rozruchu i zasilaniu silnik staje się stabilnym rdzeniem napędu o wysokiej dostępności eksploatacyjnej.

Rozwiązanie do zakładów o wysokim obciążeniu i presji na sprawność

Jeśli celem jest niezawodny silnik elektryczny 750 obr./min do ciężkiego przemysłu, H27R 5603-8-6 oferuje połączenie efektywnego chłodzenia IC611, sprawności IE4 i odporności konstrukcyjnej wymaganej przez duże zakłady i energetykę. Do profesjonalnego projektowania napędu model ten jest przygotowany do integracji z istniejącymi systemami, z naciskiem na długą żywotność i kontrolowane koszty eksploatacji. Zamów go odpowiednio wcześnie, aby był gotowy do wdrożenia technologicznego bez zbędnego wydłużania przestoju.
