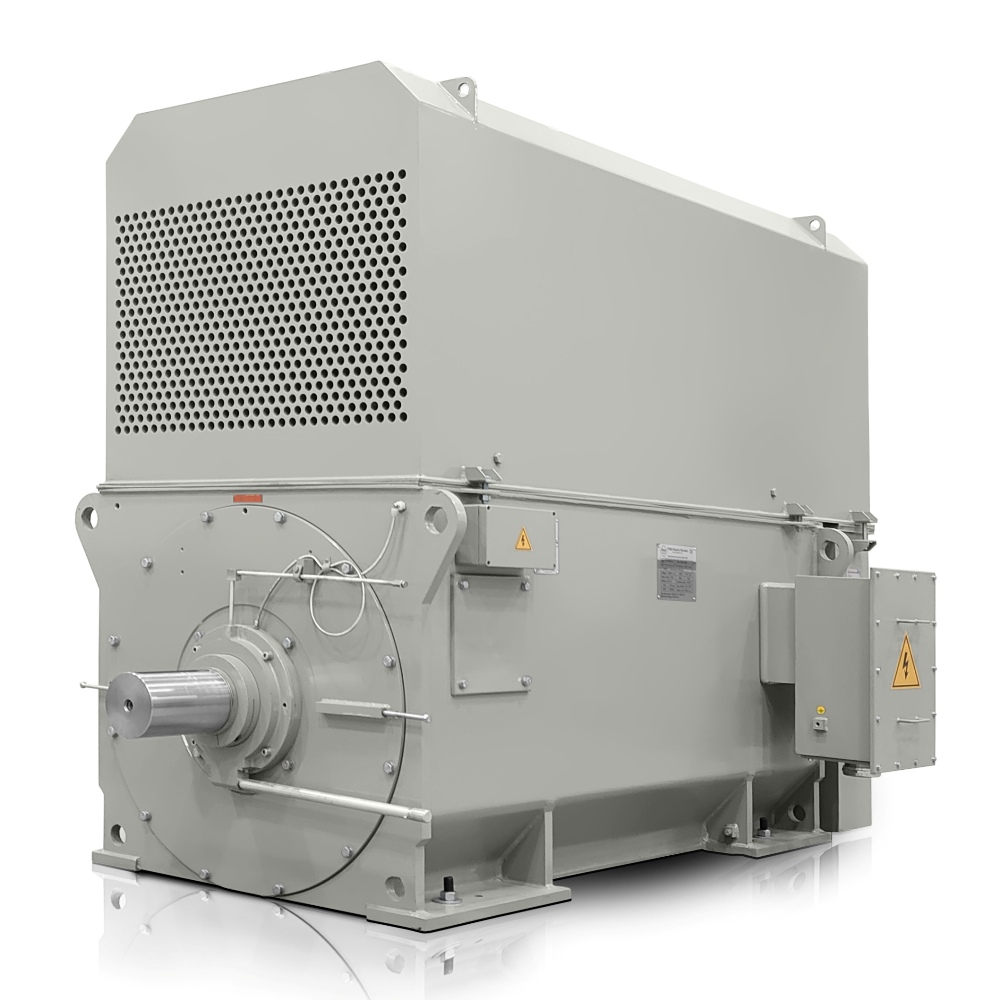

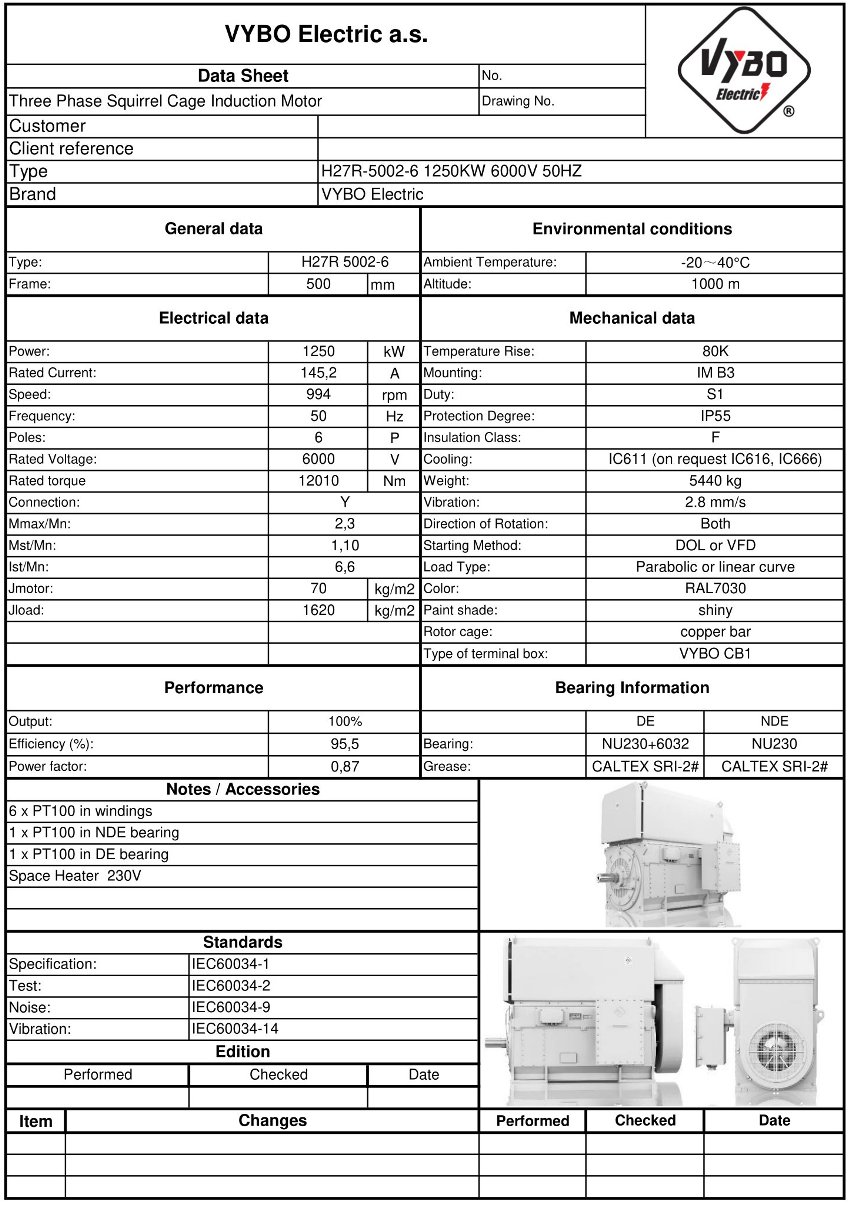

Trójfazowy silnik elektryczny: H27R-5002-6 1250KW 6000V 50HZ
| Podstawowe dane techniczne | |
| Typ silnika | H27R 5002-6 |
| Moc znamionowa (kW) | 1250 |
| Wielkość ramy (mm) | 500 |
| Liczba biegunów | 6 |
| Prędkość znamionowa (rpm) | 994 |
| Częstotliwość (Hz) | 50 |
| Parametry elektryczne | |
| Napięcie znamionowe (V) | 6000 |
| Połączenie | Y |
| Prąd znamionowy (A) | 145,2 |
| Sprawność przy 100% obciążeniu (%) | 95,5 |
| Współczynnik mocy przy 100% obciążeniu | 0,87 |
| Charakterystyka rozruchowa i momentu | |
| Moment znamionowy (Nm) | 12010 |
| Stosunek momentu przy zablokowanym wirniku (LRT/RLT) | 1,10 |
| Stosunek momentu krytycznego (BDT/RLT) | 2,3 |
| Stosunek prądu przy zablokowanym wirniku (LRA/RLA) | 6,6 |
| Moment bezwładności wirnika (kg·m²) | 70 |
| Moment bezwładności obciążenia (kg·m²) | 1620 |
| Akcesoria | |
| 6 x PT100 w uzwojeniach | |
| 1 x PT100 w łożysku NDE | |
| 1 x PT100 w łożysku DE | |
| Grzałka antykondensacyjna 230 V | |
| 3 x termistor PTC | |
| Obowiązujące normy | |
| Specyfikacja | IEC60034-1 |
| Badania | IEC60034-2 |
| Hałas | IEC60034-9 |
| Drgania | IEC60034-14 |
| Dane konstrukcyjne i eksploatacyjne | |
| Sposób montażu | IM B3 (inne wykonania na zamówienie) |
| Rodzaj pracy | S1 (S2, S3, S4 – S9 opcjonalnie) |
| Rodzaj obciążenia | Krzywa paraboliczna lub liniowa |
| Stopień ochrony | IP55 |
| Klasa izolacji | F |
| Klasa przyrostu temperatury | B |
| Metoda chłodzenia | IC611 (na zamówienie IC616, IC666) |
| Metoda rozruchu | DOL, VFD, softstart |
| Kierunek obrotów | Oba |
| Drgania (mm/s) | 2.8 |
| Klatka wirnika | miedziane pręty wirnika |
| Typ skrzynki zaciskowej | VYBO CB1-HV |
| Warunki pracy | |
| Zakres temperatury otoczenia (°C) | -20 do +40 (-30, +50, +60 opcjonalnie) |
| Maksymalna wysokość instalacji | do 1000 m |
| Masa i wykończenie powierzchni | |
| Przybliżona masa | 5440 kg |
| Kolor | RAL7030 |
| Wykończenie powłoki lakierniczej | błyszczące |
| Łożyska i smarowanie | |
| Łożyska DE/NDE | NU238-C3+6040-C3/NU230-C3 |
| Środek smarny | Smar litowy nr 2 (klasa temperaturowa) |
Konstrukcja serii H27R-HD-Modular jest przygotowana do dużych obciążeń, gdzie decydują stabilna praca, niskie straty i długotrwała dostępność mocy. Model H27R 5002-6-6 o mocy 1250 kW jest przeznaczony do napędów wymagających dużej rezerwy eksploatacyjnej oraz precyzyjnie kontrolowanego zasilania w sieciach 6000 V. W praktyce jest to silnik elektryczny 1000 obr./min, który naturalnie pasuje do wymagających instalacji z naciskiem na efektywność energetyczną i niezawodne przenoszenie momentu.
Chłodzenie powietrze-powietrze IC611 ogranicza ryzyko zabrudzenia i przegrzania
Seria H27R-HD-Modular wykorzystuje zamknięty obieg chłodzenia z wymiennikiem ciepła, który pomaga oddzielić wnętrze silnika od otoczenia. Chłodzenie powietrze-powietrze IC611 wspiera czystość wewnętrznego przepływu powietrza, co jest praktyczne w zapylonych halach, hutnictwie i środowisku korozyjnym. Takie rozwiązanie pomaga lepiej utrzymać stabilność cieplną także przy długotrwałym obciążeniu.
Sprawność IE4 wspiera pracę ciągłą
Sprawność IE4 Super Premium pomaga ograniczać straty energii w dużych napędach i zwiększa ekonomiczność całego cyklu pracy. W połączeniu z impregnacją VPI uzwojenia stojana wzrasta odporność na wilgoć, pył i drgania, co jest korzystne dla silnika elektrycznego wysokiego napięcia w ciągłej pracy przemysłowej. Takie połączenie rozwiązań nadaje się tam, gdzie monitoruje się sprawność, żywotność i prostotę konserwacji.
Rezerwa momentu i warunki rozruchu dla ciężkich napędów
H27R 5002-6-6 to 6-biegunowy silnik elektryczny o prądzie znamionowym 145,2 A, momencie znamionowym 12010 Nm i współczynniku mocy 0,87. Moment rozruchowy osiąga 1,1-krotność momentu znamionowego, moment maksymalny 2,3-krotność momentu znamionowego, a prąd rozruchowy 6,6-krotność prądu znamionowego, co jest ważne przy projektowaniu rozruchu, zabezpieczeń i wymiarowaniu zasilania.
Parametry odpowiednie do dużych napędów procesowych i energetycznych
Dla projektantów i operatorów techniki napędowej ważne są również dane umożliwiające precyzyjną ocenę obciążenia i dynamiki układu. Silnik ma prędkość znamionową 994 obr./min, sprawność 95,5 %, klasę izolacji F oraz klasę przyrostu temperatury B. Moment bezwładności wirnika wynosi 70,0 kg·m², a obciążenia 1620,0 kg·m², co jest przydatne przy projektowaniu rozruchu i kontroli szczytów momentu.
Łożyska i trwałość mechaniczna dla długich interwałów serwisowych
Układ łożysk NU238-C3+6040-C3 po stronie DE i NU230-C3 po stronie NDE wspiera stabilność przy większych obciążeniach osiowych i promieniowych. Masa transportowa 5440 kg odpowiada solidnej konstrukcji przeznaczonej do przemysłu ciężkiego, dużych pomp, sprężarek, wentylatorów i linii technologicznych pracujących w trybie ciągłym.
Zastosowanie przemysłowe i szybkie zamówienie
Model H27R 5002-6-6 jest stosowany w instalacjach odsiarczania spalin, głównych systemach wentylacji kopalń, dmuchawach wielkopiecowych, młynach cementowych, mieszalnikach rudy, przenośnikach materiałów sypkich, liniach wytłaczania, stacjach sprężarkowych, dużych pompach odśrodkowych, chłodniach kominowych, tłoczniach maszynowych, ciężkich kruszarkach, wciągarkach, bębnach suszących, nawijarkach papieru i napędach turbowentylatorów. VYBO Electric dostarcza rozwiązanie łączące ekonomiczną pracę z trwałością przy obciążeniu ciągłym, dlatego zamów je z wyprzedzeniem, aby skrócić czas przygotowania technologii do uruchomienia.
